Moodlite - Настенные светильники RGB
Ютуб — https://youtu.be/OEXlFCDSUdo

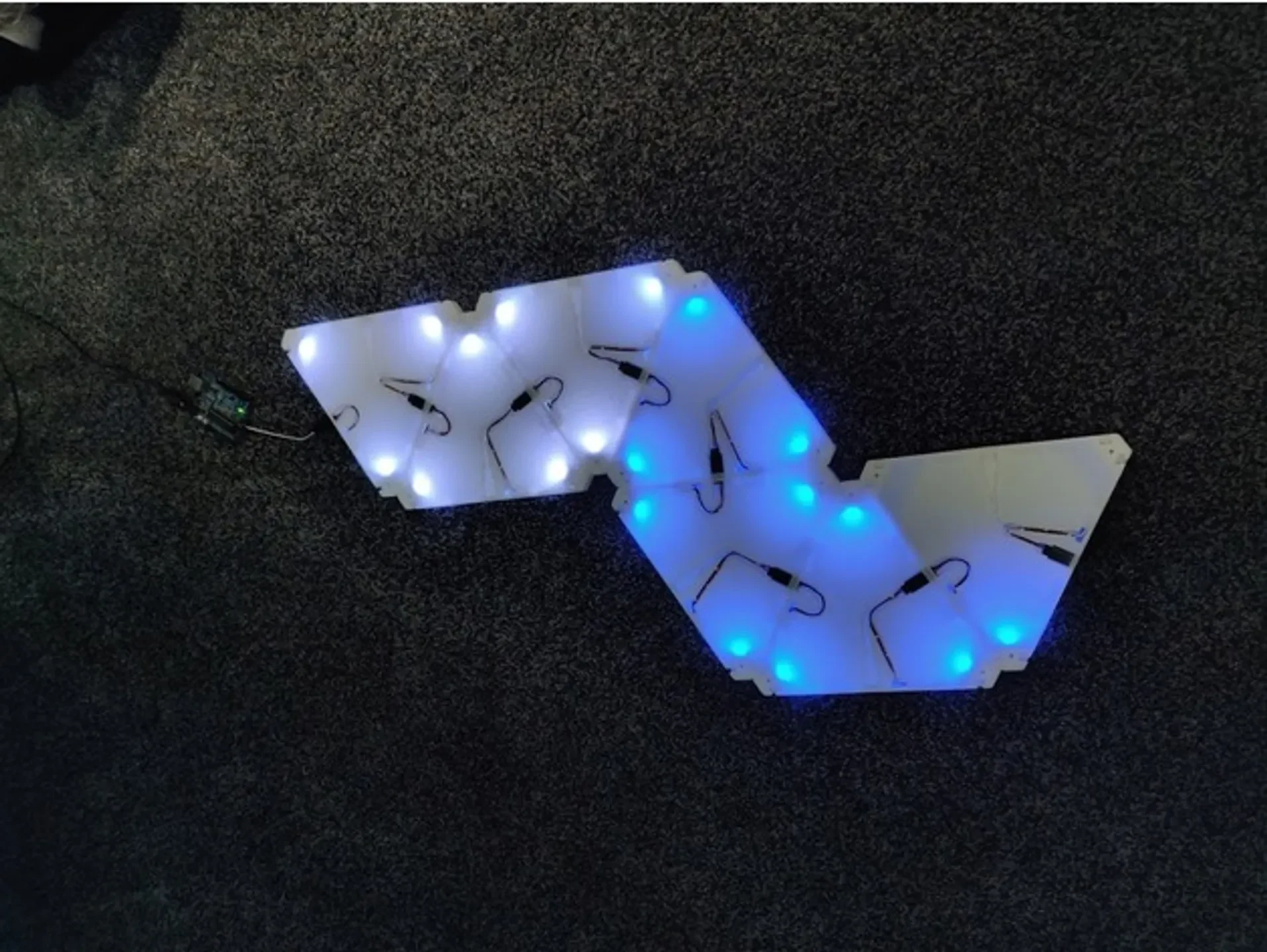

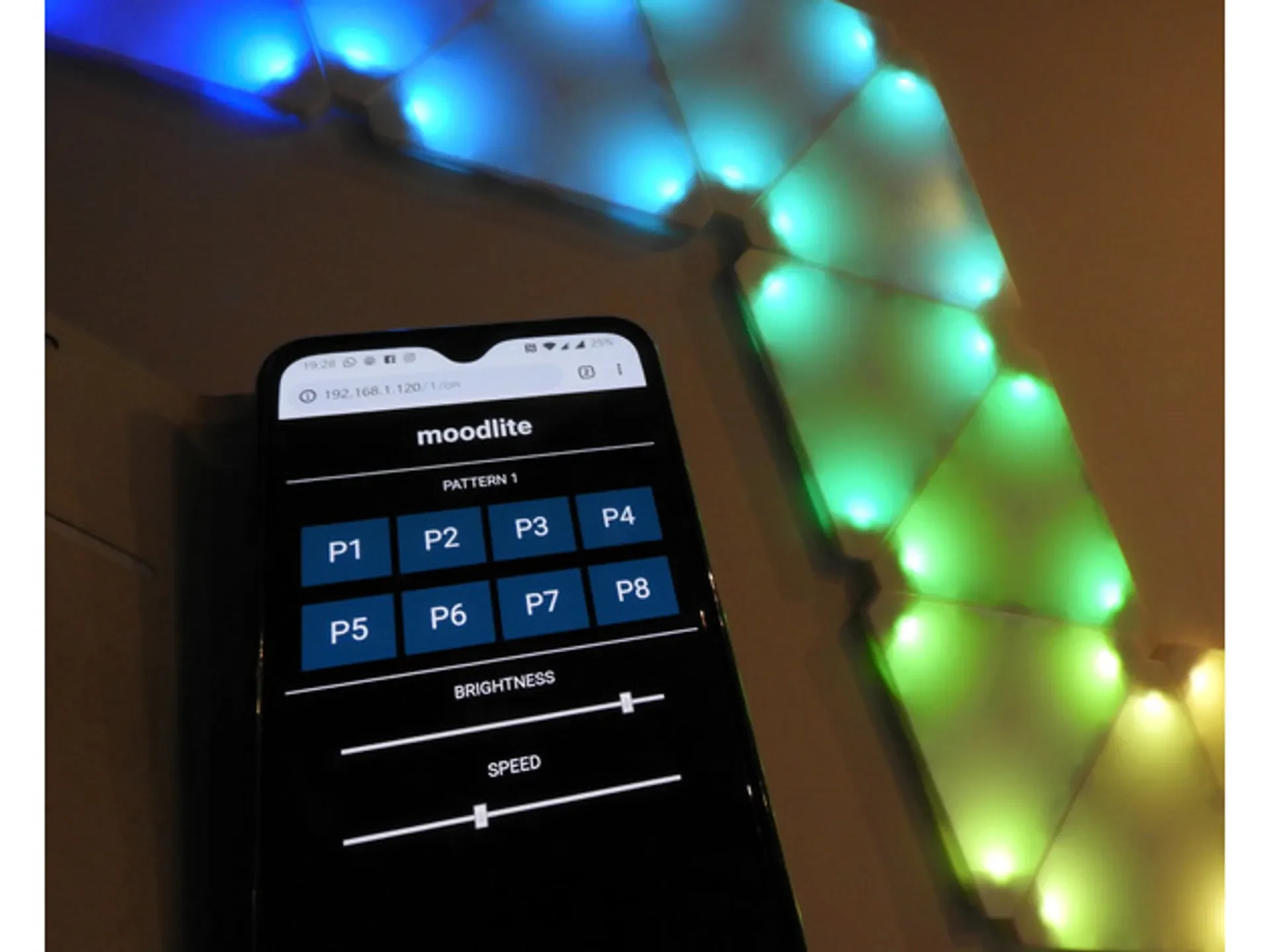

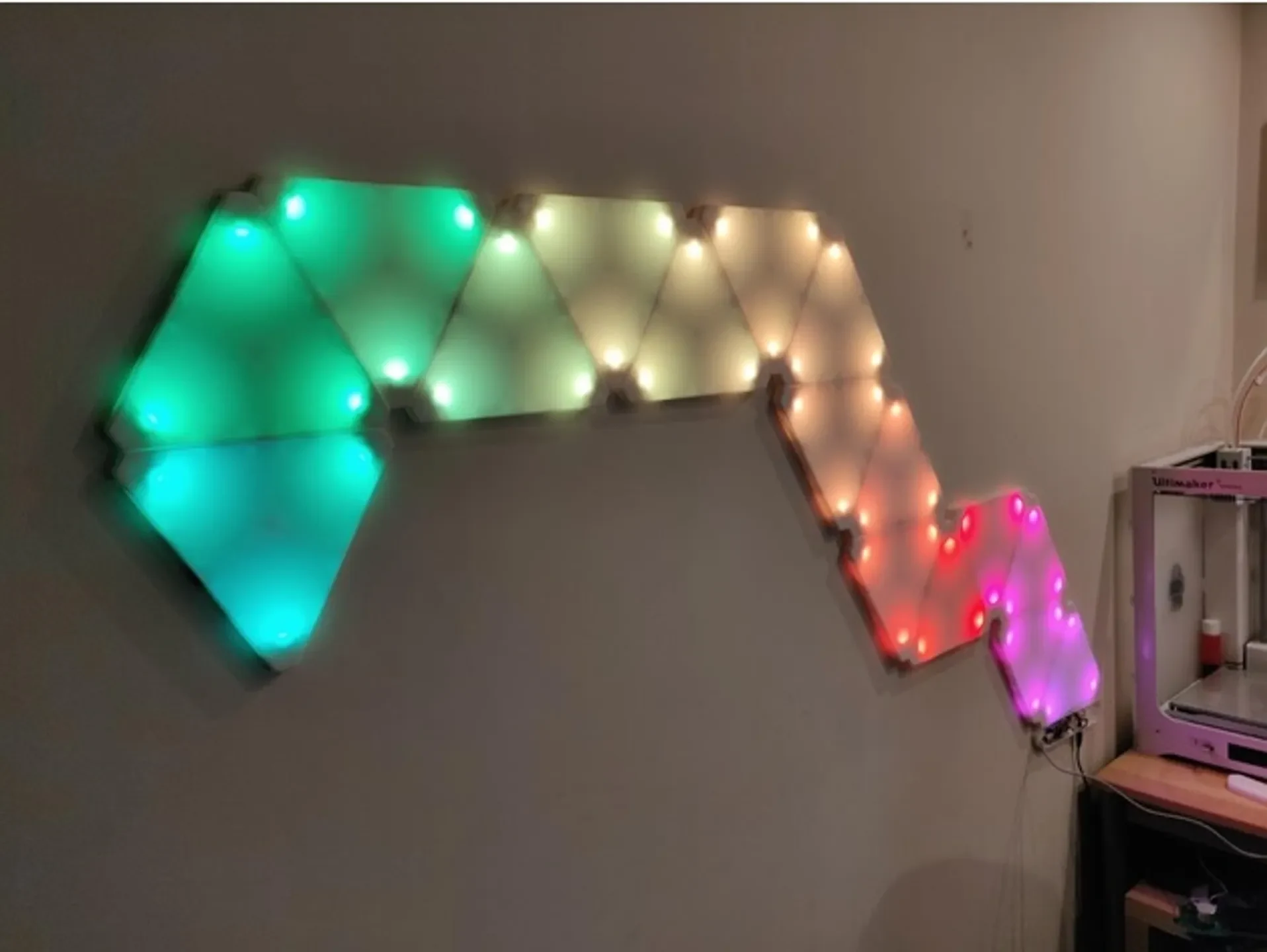

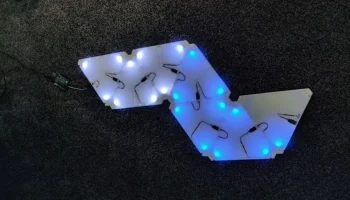

Это соединяющаяся светодиодная плитка с беспроводным управлением. Полностью напечатан в 3D, но также с использованием NodeMCU и светодиодов w2812B. Я потратил несколько недель на тестирование, редизайн и т. д., но поскольку это был очень глубокий проект, любые обновления, детали и улучшения будут доступны на http://moodlite.co.uk. Это проект с открытым исходным кодом, поэтому, пожалуйста, если вы можете помочь улучшить этот проект.
Вам нужно будет загрузить код с сайта www.moodlite.co.uk, так как я не могу загрузить его сюда (не разрешаю использовать файлы zip или коды).
Дизайн выполнен в Autodesk Inventor.
Я купил все свои детали на Amazon UK или eBay, моя спецификация состоит из следующего:
60 светодиодов — тип W2812B. Я позаботился о том, чтобы они были не водонепроницаемыми, так как не хотел, чтобы они были заключены в силикон. Стоимость £12
Ссылка на Amazon в Великобритании — https://amzn.to/2RcFoYb
Ссылка на Amazon США — https://amzn.to/2Sr4q2V
2 платы NodeMCU. Для проекта вам понадобится только один, но я подумал, что всего за 8 фунтов стоит иметь запасной. Кажется, есть два типа, один больше другого. Убедитесь, что вы выбрали чип с квадратным чипом, а не с прямоугольным рядом с портом micro USB. :-)
Ссылка на Amazon UK — https://amzn.to/2RlZyiq
Ссылка на Amazon США — https://amzn.to/2BM1S8p
Удлинители для сервоприводов 20 x 50 см. На самом деле вам нужно больше проволоки на плитку, но 100-сантиметровые провода стоили почти вдвое дороже. Из 20 таких плиток у вас должно получиться около 15 плиток. Я купил их на eBay. Единственная проблема заключалась в том, что они шли целую вечность… около 5 дней!!
Ссылка на eBay — https://ebay.us/TbtkMY.
Ссылка на Amazon в Великобритании — https://amzn.to/2RWeTXm
Ссылка на Amazon USA — https://amzn.to/2VfMnhX (требуется 2 упаковки примерно на 15 плиток). Вероятно, вы можете купить их дешевле на ebay, пожалуйста, осмотритесь.
Я не уверен, сколько нити я использовал для этого проекта, может быть, п��ру рулонов? В любом случае, тот, который я снова использовал, был куплен на Amazon и был Ziro White PLA. Я также использовал это для печати передних диффузоров. Надеюсь, если вы воспользуетесь этой нитью, вы получите такой же полупрозрачный результат. Я считаю, что это действительно хорошая нить по соотношению цена-качество, у меня она есть в нескольких цветах, но только PLA, другие материалы еще не пробовала.
Ссылка на Amazon в Великобритании — https://amzn.to/2V9HhDY
Ссылка на Amazon США — https://amzn.to/2W4qy5A
Вам понадобится что-то для питания плиток. Я выбрал дешевый адаптер 2А 5В. Это питает как NodeMCU, так и светодиоды. Я купил 5,5/2,1 мм. Я бы порекомендовал что-то вроде версии на 4 А, которой хватит на питание около 20 плиток.
Ссылка на Amazon UK — https://amzn.to/2TNFGlC (версия с более высокой спецификацией 4A)
Ссылка на Amazon USA — https://amzn.to/2s15ora (версия с более высокой спецификацией 4A)

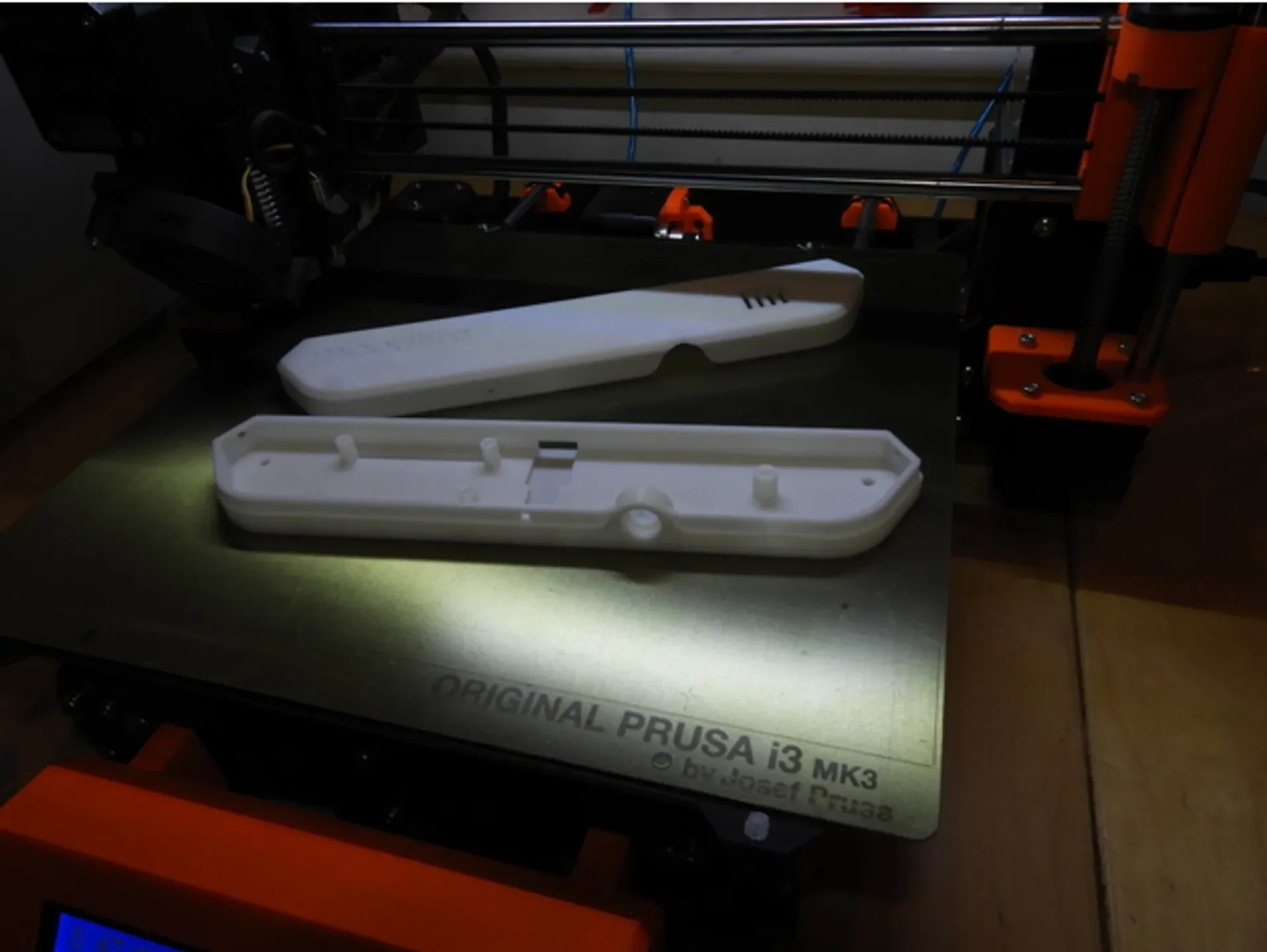

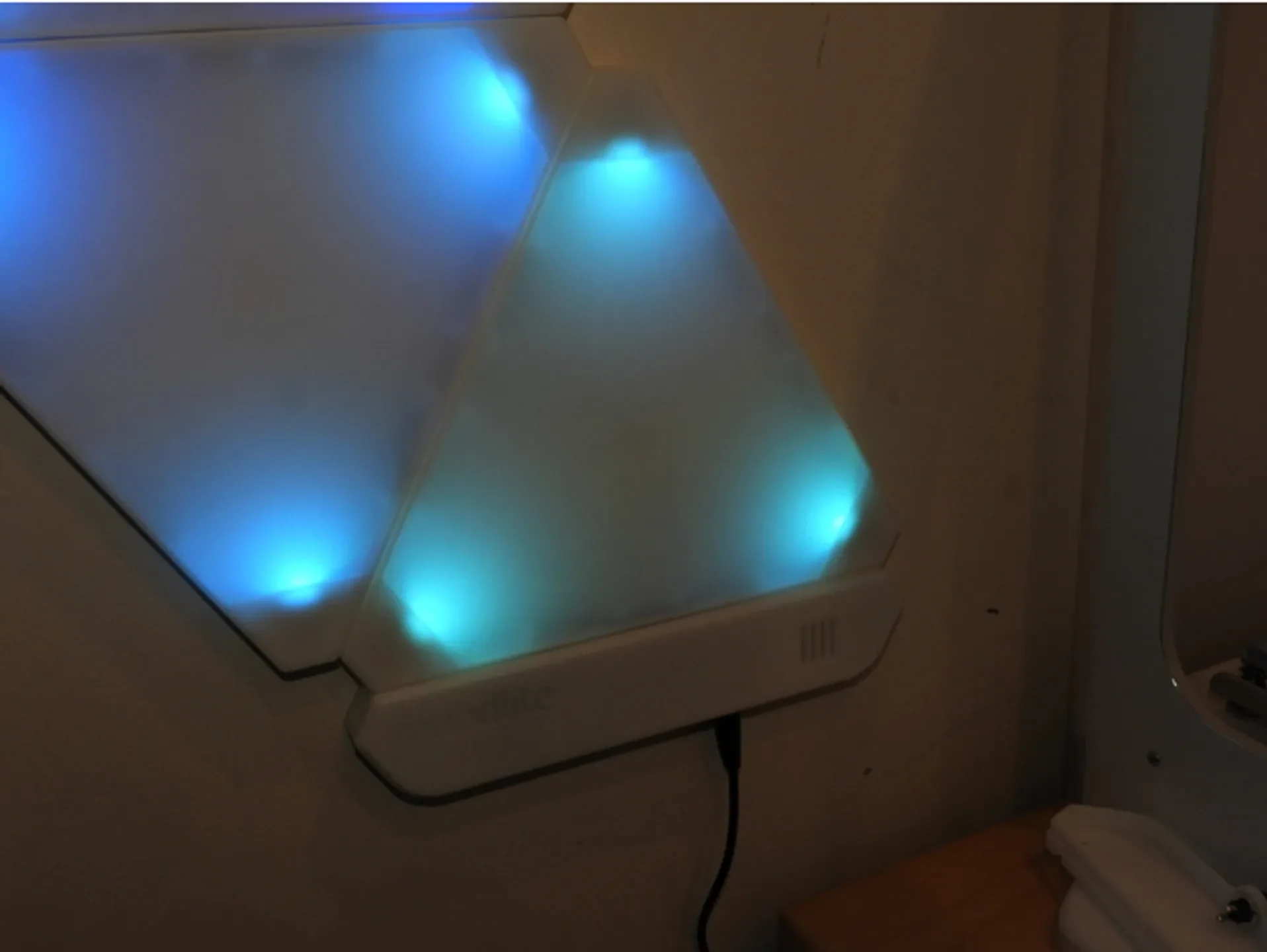

В дополнение к блоку питания я купил несколько розеток 5,5/2,1 мм. Я смоделировал часть силового модуля на основе этого, поэтому, если вы сможете получить что-то подобное, это сэкономит вам работу. :-)
Ссылка на Amazon в Великобритании — https://amzn.to/2TQCQMN
Ссылка на Amazon США — https://amzn.to/2ViuXS3
Это просто случай, когда придется ждать, чтобы распечатать все плитки. Подъем на базу занял чуть более 6:30 часов, а вершина — чуть более 2 часов. Я сделал несколько дизайнов, но тот, который у меня получился, меня вполне устраивает. Это позволяет вам менять плитку на левую или правую сторону, меняя местами провод под ней. Они просто вставляются друг в друга, и вы можете установить между ними Т-образные разъемы или просто прикрепить их к стене. Изначально планировалось, что передний диффузор будет иметь отдельный диффузор, но затем я заменил его на сплошной, напечатанный на 3D-принтере. Оба включены в загрузку, поэтому вам решать, какой из них использовать.
Есть вопросы… спрашивайте
Распечатать инструкции
Напечатано полупрозрачным белым цветом, поддержка не требуется.
