Каменный стакан с таймером

Каменный стакан с таймером

Я подумывал о том, чтобы напечатать доступный рок-тумблер JT3D, но мне хотелось немного большего контроля, поэтому я решил построить его на базе Arduino.

Главное — это шаговый двигатель и использование его оборотов и шагов/оборотов, чтобы получить приблизительную оценку того, как долго он будет работать.

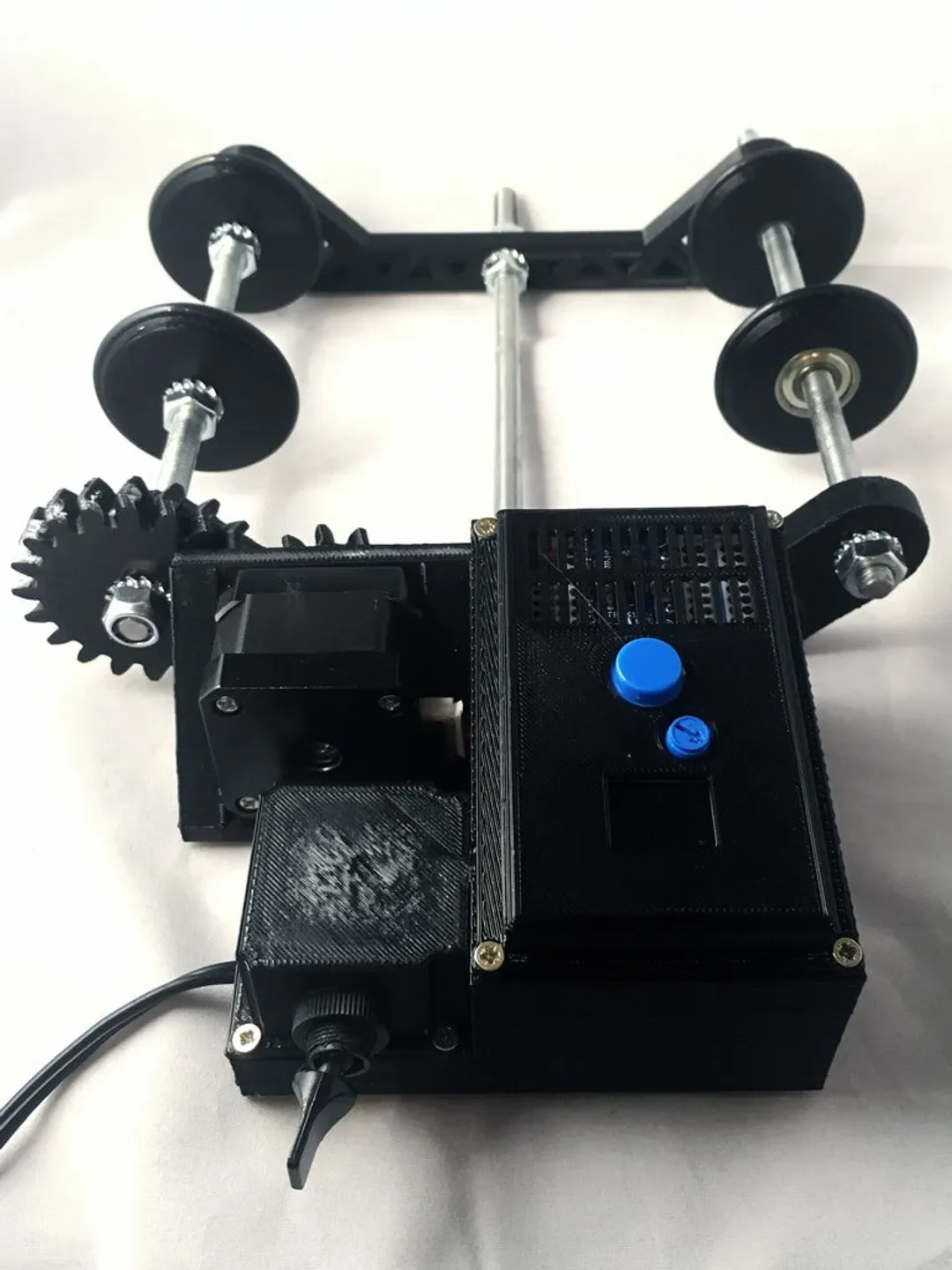

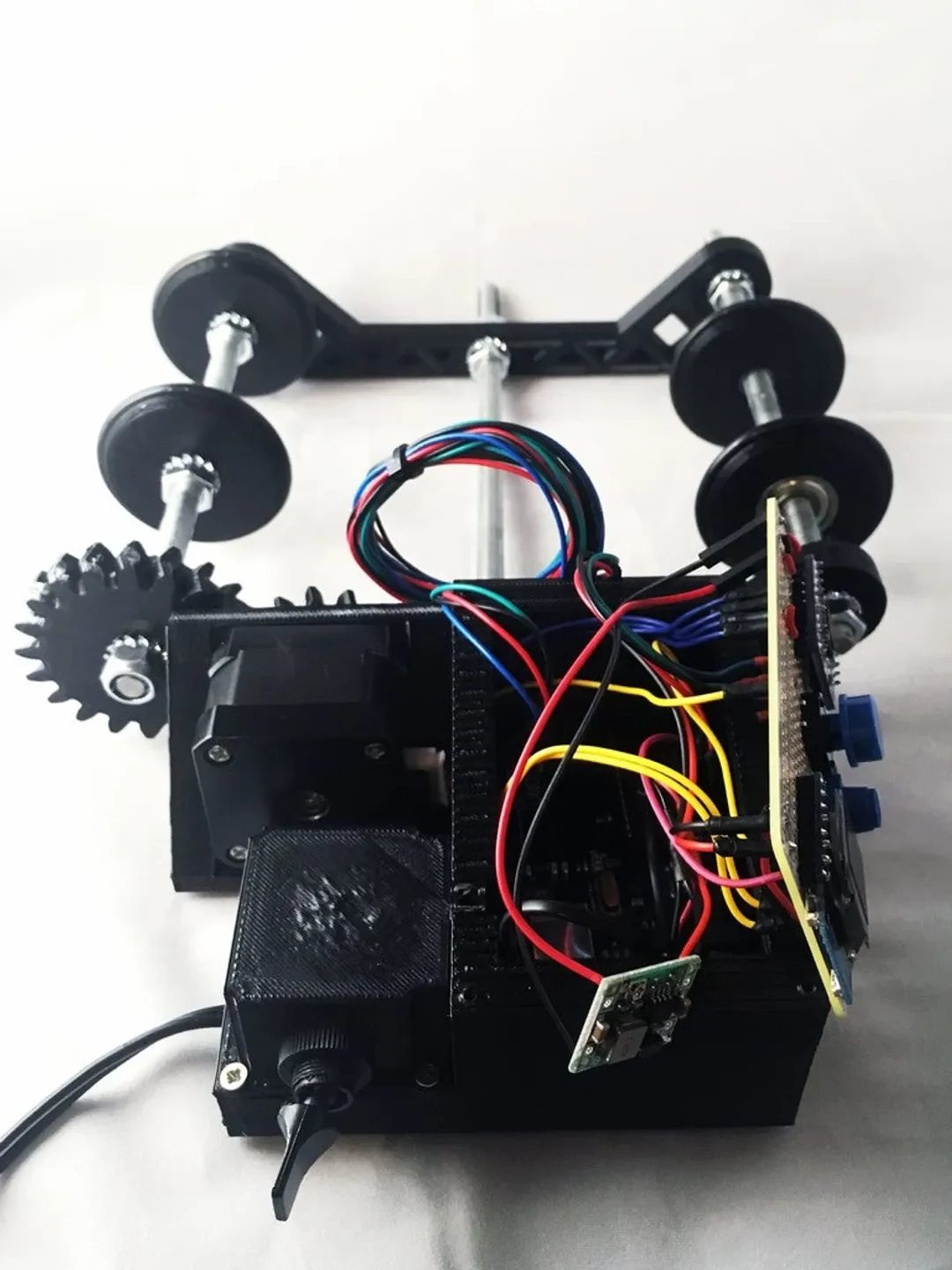

Сборка

Вы сможете собрать это воедино, просто взглянув на картинки. Я решил поставить подшипники в правые колеса и дать им свободно перемещаться. Приводная сторона зафиксирована, а подшипники установлены в раме.

Если вы решите пойти этим путем, для правой стороны кадра включена замена stl.

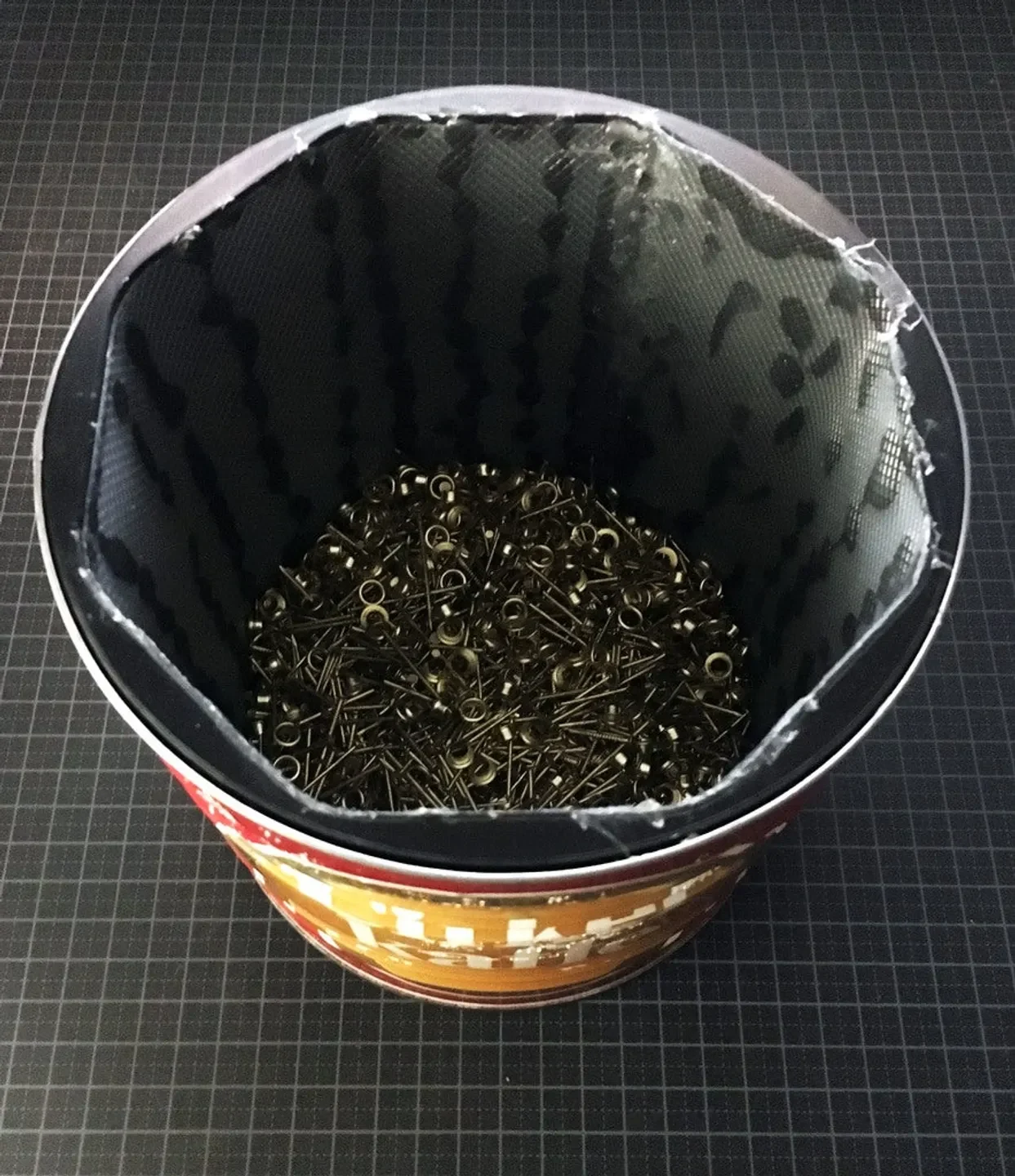

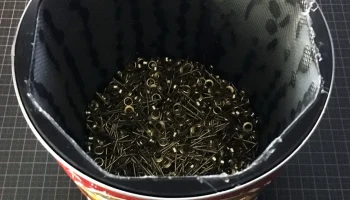

Вставка ствола

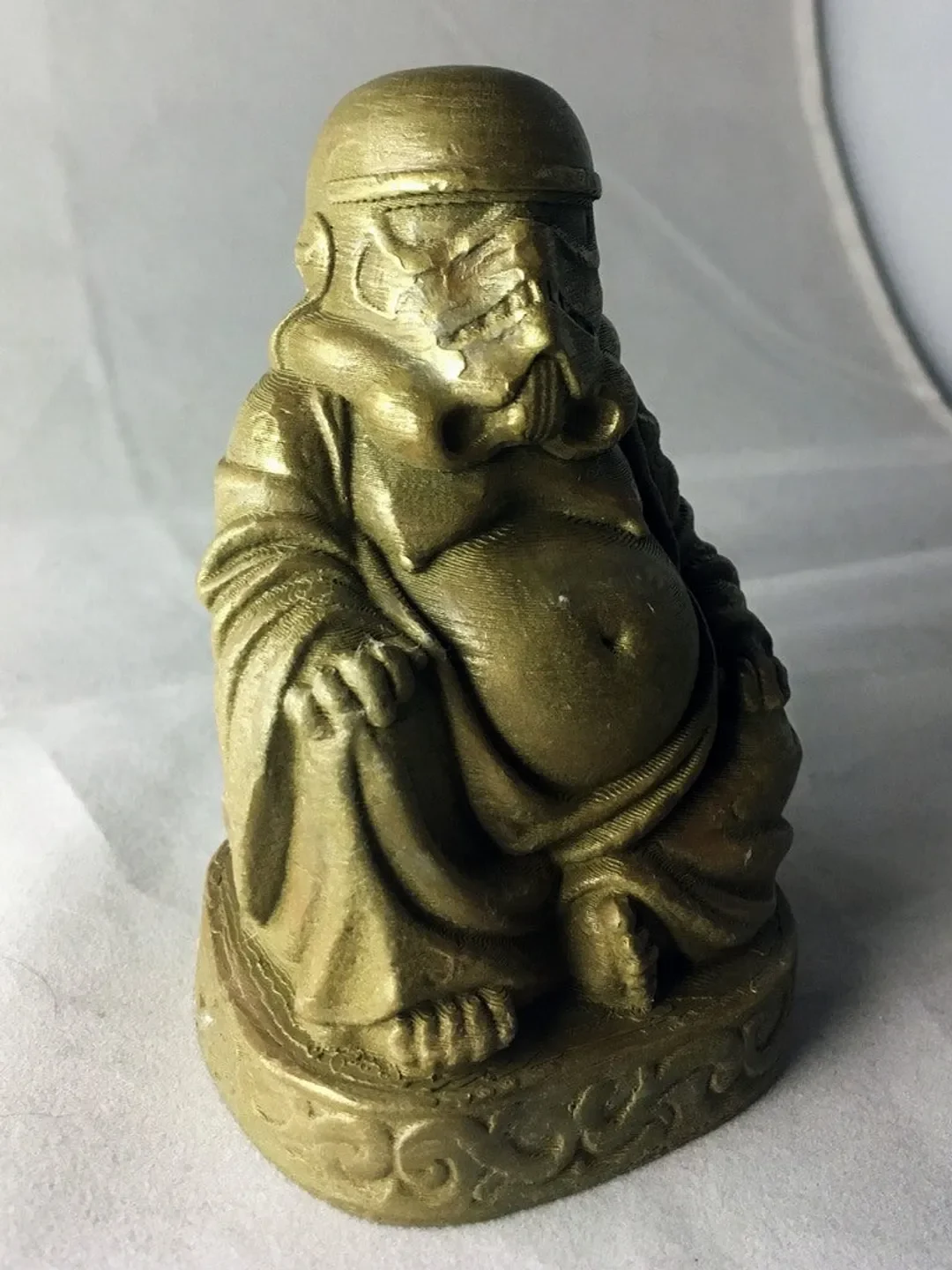

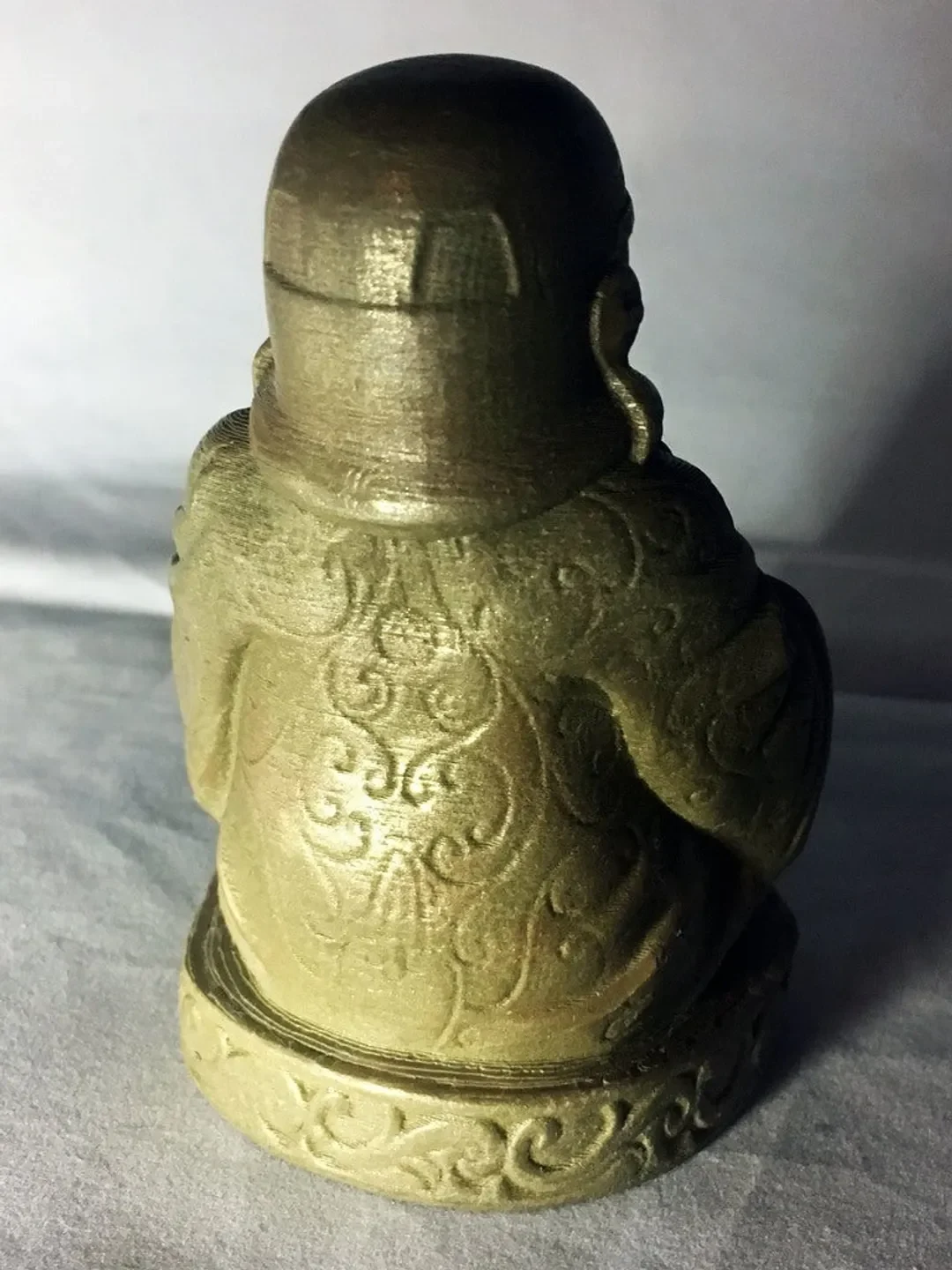

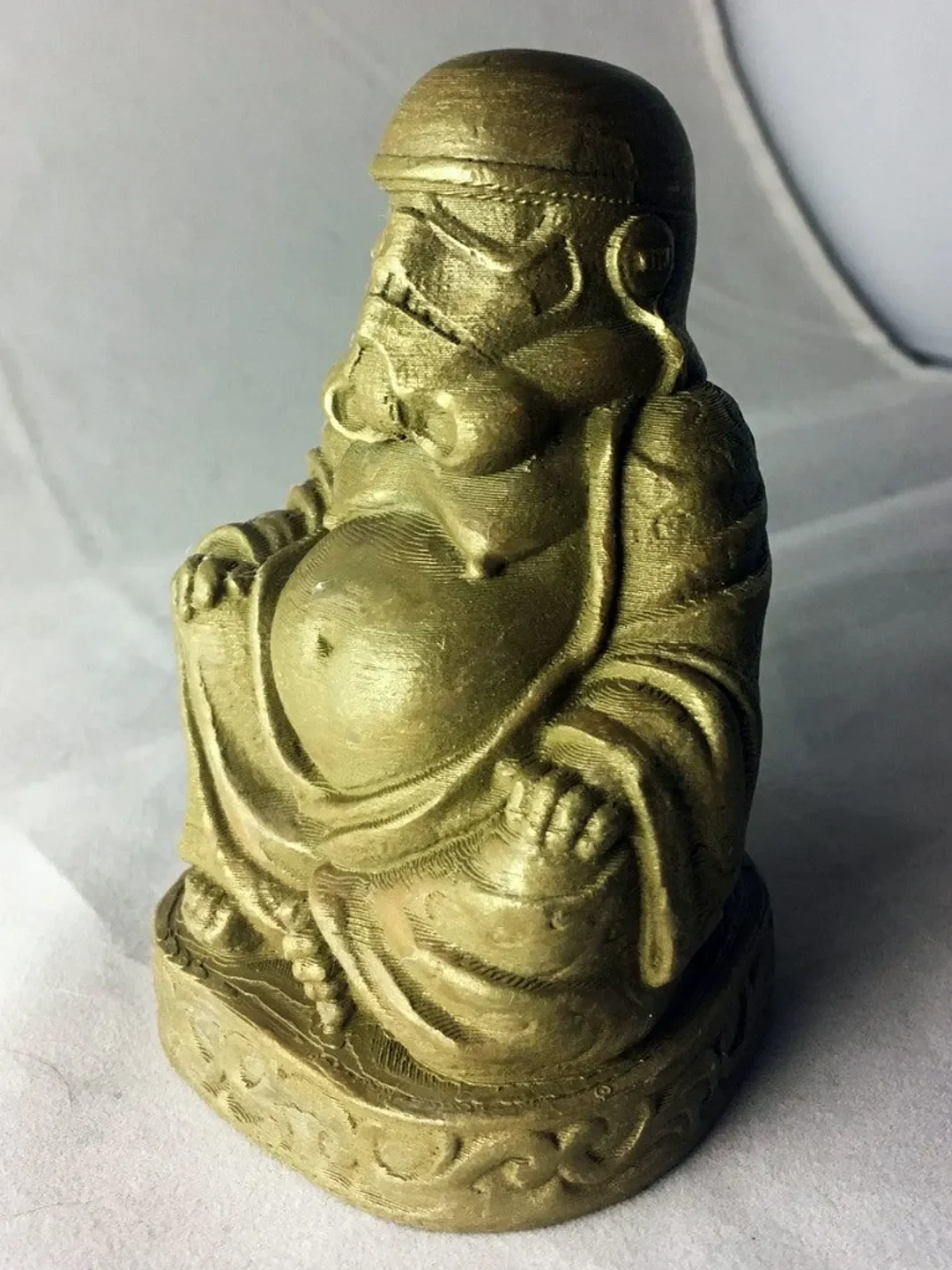

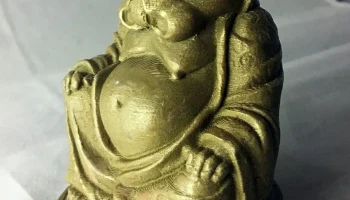

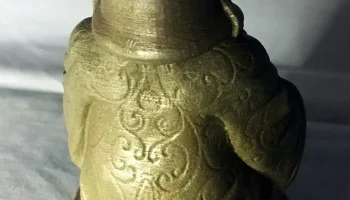

Вставка для ствола имеет ширину 153 мм. Я купил противоскользящий коврик, приклеил его изнутри горячим способом, а затем просто нанес немного клея на края и вдавил его. В качестве средства для полировки я использую связку гвоздей и заклепок.

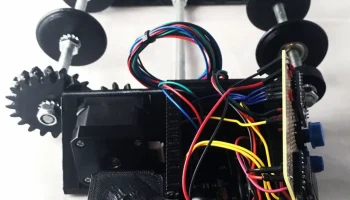

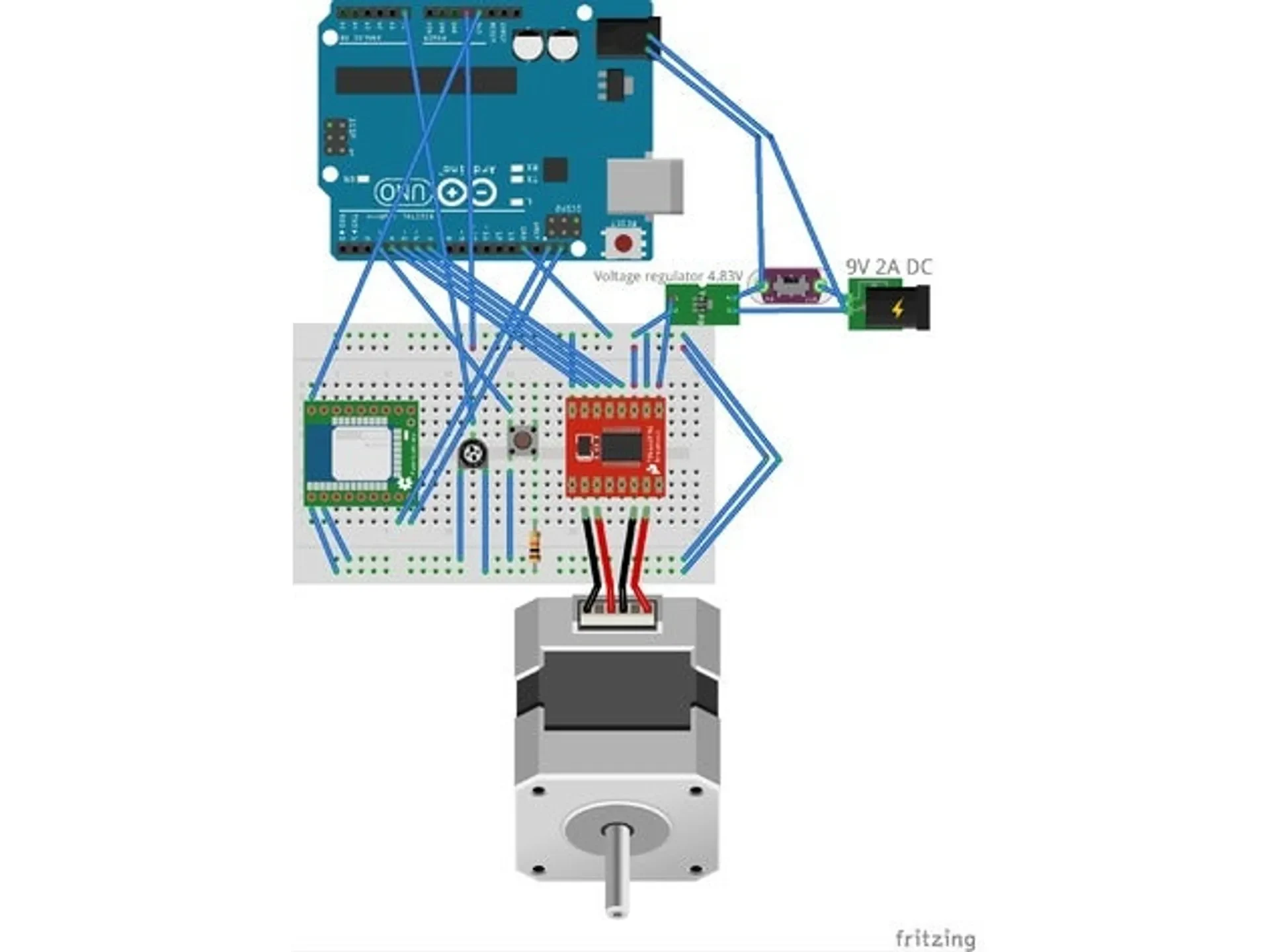

Проводка Ардуино

Для установки электроники я использовал Arduino Uno и плату Perma-Proto.
Мой адаптер питания рассчитан на 9 В, 2 А, поэтому между шнуром питания и двигателем установлен регулятор напряжения, позволяющий снизить его до 4,83 В.

Я не смог найти правильные изображения компонентов, поэтому вам придется проверять каждую деталь на предмет того, как их соединить.

Аппаратное обеспечение

Я положил в скобки то, что использовал

Arduino + провода (Arduino Uno rev.3)

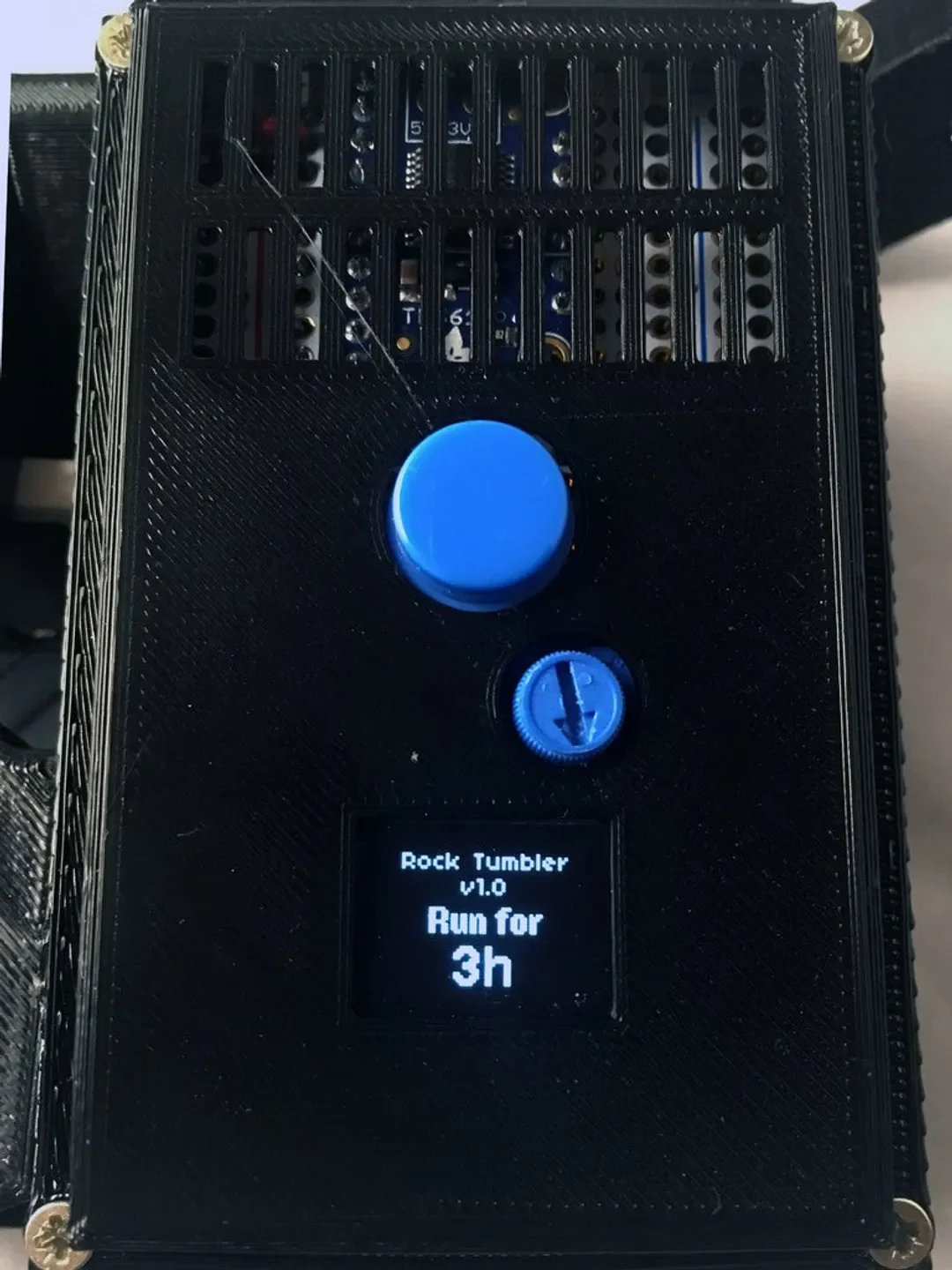

64x48 oled (OLED-экран для WeMos D1 mini)
Драйвер шагового двигателя (Adafruit TB6612)
Доска Perma-proto (Adafruit Perma-Proto половинного размера, 82 мм x 55 мм)
Регулятор напряжения (Luxorparts, от 4,5-28 В до 0,8-20 В. На базе MP1584)
Адаптер питания (9 В, 2 А)
Кнопка
потенциометр
Выключатель питания
8 мм Резьбовые стержни
8 мм Гайки, контргайки, стопорные шайбы
Подшипники, 22мм х 7мм М8
Уплотнительные кольца для колес Видео
