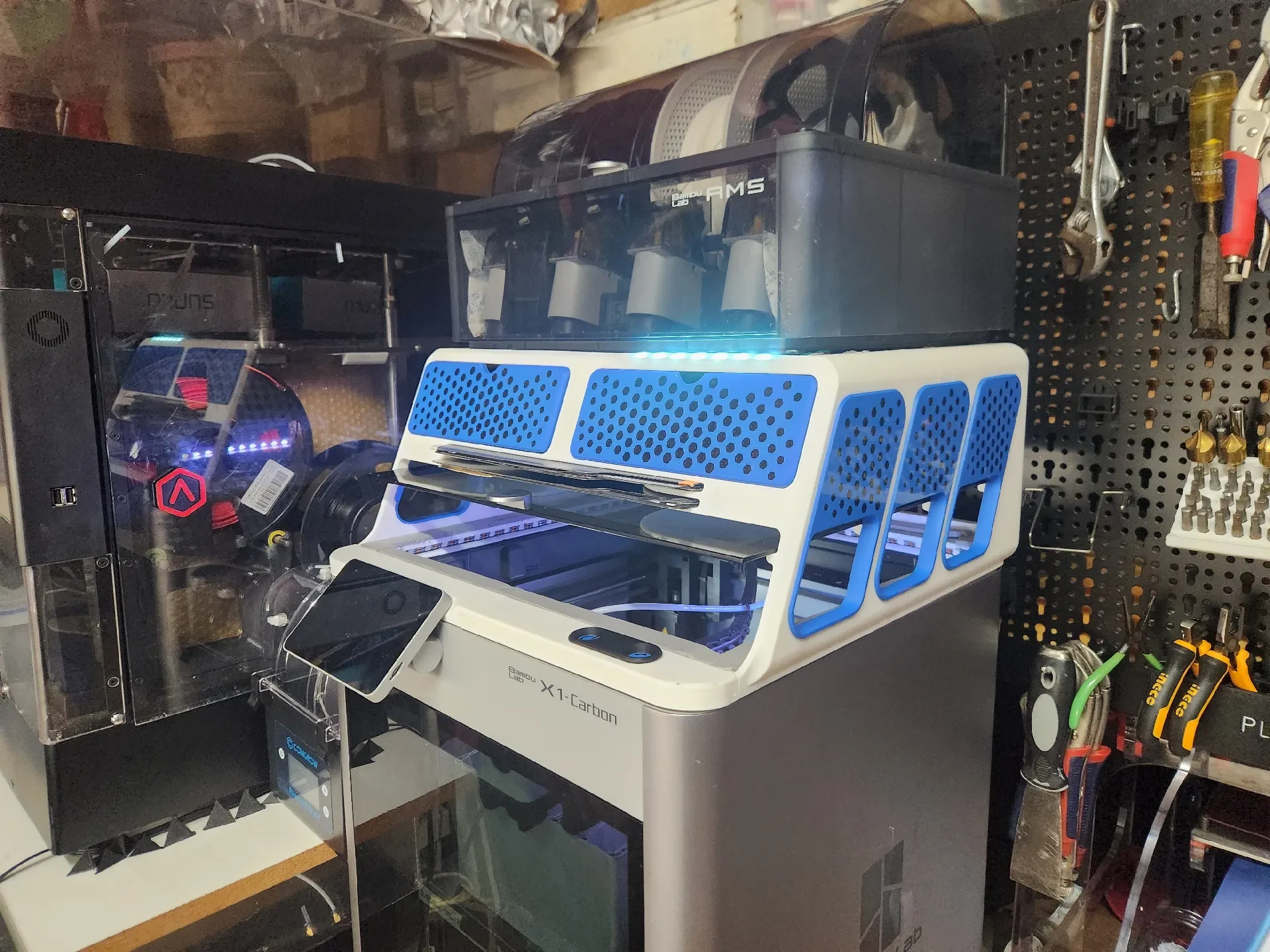

AMS Riser R2 Ящик, тарелка и освещение

В новой версии более широкий канал для светодиодной ленты. И полоса идет по всему периметру.

Видео:

https://youtu.be/osURyHrJFS0

файлы:

https://youtu.be/osURyHrJFS0

Ниже приведены некоторые примечания относительно выбора, который следует сделать. Некоторые проблемы, которые вы можете не заметить, глядя на фотографии.

Чтобы рассмотреть модель с камеры, нужны тени. Для разных моделей источник света должен быть разным, чтобы обеспечить лучший обзор. Просто добавить больше света не поможет. Я настроил программу WLED, чтобы свет вращался вокруг камеры. На самом деле это не вращающийся свет, а только электронное управление с помощью светодиодной ленты с гоняющимся набором огней. Посмотрите видео. Показанная модель не требует изменения теней, чтобы лучше рассмотреть модель. Но вы можете видеть, как он лучше показывает разные поверхности.

Эту концепцию можно реализовать и на других фонарях для других принтеров.

Arduino Nanos дешевы. Я работаю над определением состояния принтера «Домашний помощник» и использую WLED для отображения. В моей модели есть дополнительный слот для светодиодной ленты, когда статус установлен. Этот слот предназначен для индикатора выполнения. Некоторые другие вещи можно легко запрограммировать на изменение цвета в случае завершения или возникновения ошибки. Но это зависит от того, что еще не готово. Причина, по которой это полезно, заключается в том, что если вы приобретете Nano с Wi-Fi, у вас появится множество возможностей. Это простое изменение конфигурации, чтобы статус работал.

Программирование с WLED простое. Это все, что нужно для программирования погонного света. Подключите светодиодную ленту к Arduino, настройте светодиодные сегменты, добавьте питание. И Да будет свет (и тень).

Это было вдохновлено видео, снятым Леном Диззлом. В своем видео он показывает удаленный индикатор выполнения.

https://www.youtube.com/watch?v=SImwERgIi7w&t=1218s

Я сделал свою собственную версию удаленного индикатора выполнения. Он не вдается в подробности установки и настройки программ. WLED очень прост в установке и настройке. Для принтеров Bambu существует плагин «устройства», который взаимодействует с «домашним пом��щником», предоставляя доступ к датчикам и статусу. Мне еще предстоит заставить все это работать, но я понимаю систему достаточно хорошо, чтобы понимать, что она просто подключается. Я не надеюсь, что выучу это достаточно хорошо, чтобы публиковать. На YouTube есть много статей об установке и настройке этих двух программ. Возможно, у вас это заработает раньше меня.

Что необходимо:

Есть много подобных частей, которые будут работать. Я включил ссылку на конкретные части, которые я пробовал. Никакого отката, если вы воспользуетесь ссылкой.

Печатные детали для крепления светодиодов. Смотрите видео в сборе. Вашим деталям может потребоваться небольшая «поощрение», чтобы они соединились друг с другом, поскольку в местах соединений нет зазора, обеспечивающ��го наилучшее прилегание. На моем отпечатке я слегка отшлифовал поверхность соединения, чтобы сбить небольшие неровности. Затем использовал мой твакер (https://makerworld.com/en/models/162644#profileId-178542), чтобы собрать все воедино. В деталях имеется множество отверстий, в которых при необходимости используется короткий кусок необработанной нити 1,75, чтобы зафиксировать соединения. Моему отпечатку ничего не требовалось. Порядок сборки важен. Соберите, как показано на видео: две задние детали, две средние детали, затем среднюю и заднюю пары. Передние детали не ставьте в последнюю очередь, стык слабый. Когда он стоит на месте, все в порядке, но если защелкнуть боковые стороны, можно что-нибудь сломать.

Боковые крышки трудно вставить. Мне показалось, что проще всего вставить верхнюю часть, наклонить большой язычок, затем вставить малень��ий язычок. Затем вставить верхнюю часть на место. Жаль, что у меня не было видео этого.

Чтобы придать верхнему стеклу красивый «дом», вам, вероятно, понадобится наклеить уплотнитель.

Нано

https://www.amazon.com/dp/B081CSJV2V?ref=ppx_yo2ov_dt_b_product_details&th=1

Альтернативный (старая плата, которую я пробовал) Работает по вращению светодиодов, но не имеет Wi-Fi для будущего ст��туса.

https://www.amazon.com/ALAMSCN-Nano-V3-0-ATmega328P-Controller/dp/B0BXKZQB1H/ref=sr_1_9?crid=VPNWJ1B4IWIZ&dib=eyJ2IjoiMSJ9.UR9t6Z2D5rIVJlr8NPSrk2k7-tCG 90_OyFGPIN179IBxjRF91-4yBiNZ6nyKh5ycMQPVkrXXCdyLoBbmGkH7EI9FN0s29mm_R350RWA lQTYRoqPc3l5d2ZQUo5c4ZZKAdAtBvn4Tk5fOUYR2jiw9Ec4evLZWeLyYpS1CrbYSfjaAuoJJrnu
