Ремикс Лампы Пикачу
Печатайте с использованием подставок практически в каждой детали.
Для освещения лучше всего печатать в cura, используя опоры для деревьев, 3 периметра, 3 верхних и нижних слоя, таким образом весь интерьер становится полностью прозрачным, в prusaslicer я не могу распечатать его, убрав много артефактов.
переработан для использования Arduino Nano и светодиодных лент 2812b.
Сборка очень похожа, просто нужно припаять лампочки, поддерживать сигнал от первого до последнего светодиода. всего 18 светодиодов и загрузите код в Arduino.
порядок следующий
leds_head_pikachu.stl содержит 4 светодиода и находится первым при монтаже.
светодиод 0, красный
светодиод 1, желтый
светодиод 2, желтый
светодиод 3, красный
led_base_pikachu.stl содержит 2 светодиода,
светодиод 4, желтый
светодиод 5, желтый
Tail.stl содержит 3 светодиода,
светодиод 6, желтый
светодиод 7, желтый
светодиод 8, желтый
Не забудьте использовать тот же сигнальный провод, иначе он не будет работать, соблюдайте порядок.

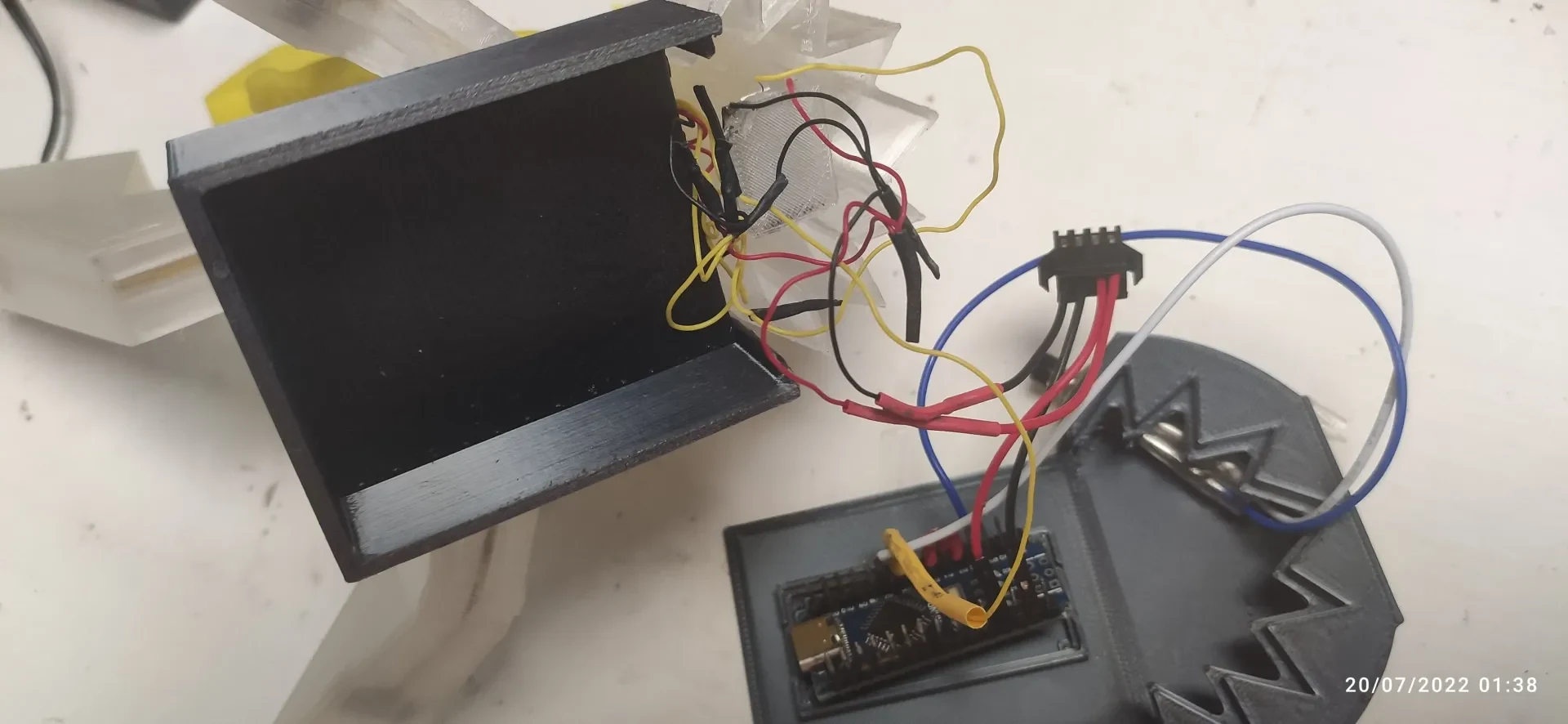

После того, как Пикачу собран, оставьте достаточно кабеля для комфортной работы, весь кабель будет спрятан в основании, поэтому не нужно тщательно его очищать.
все остальные светодиоды имеют голубой цвет, поэтому не нужно быть осторожным в этой части, просто не забудьте проложить сигнальный провод в правильном порядке.

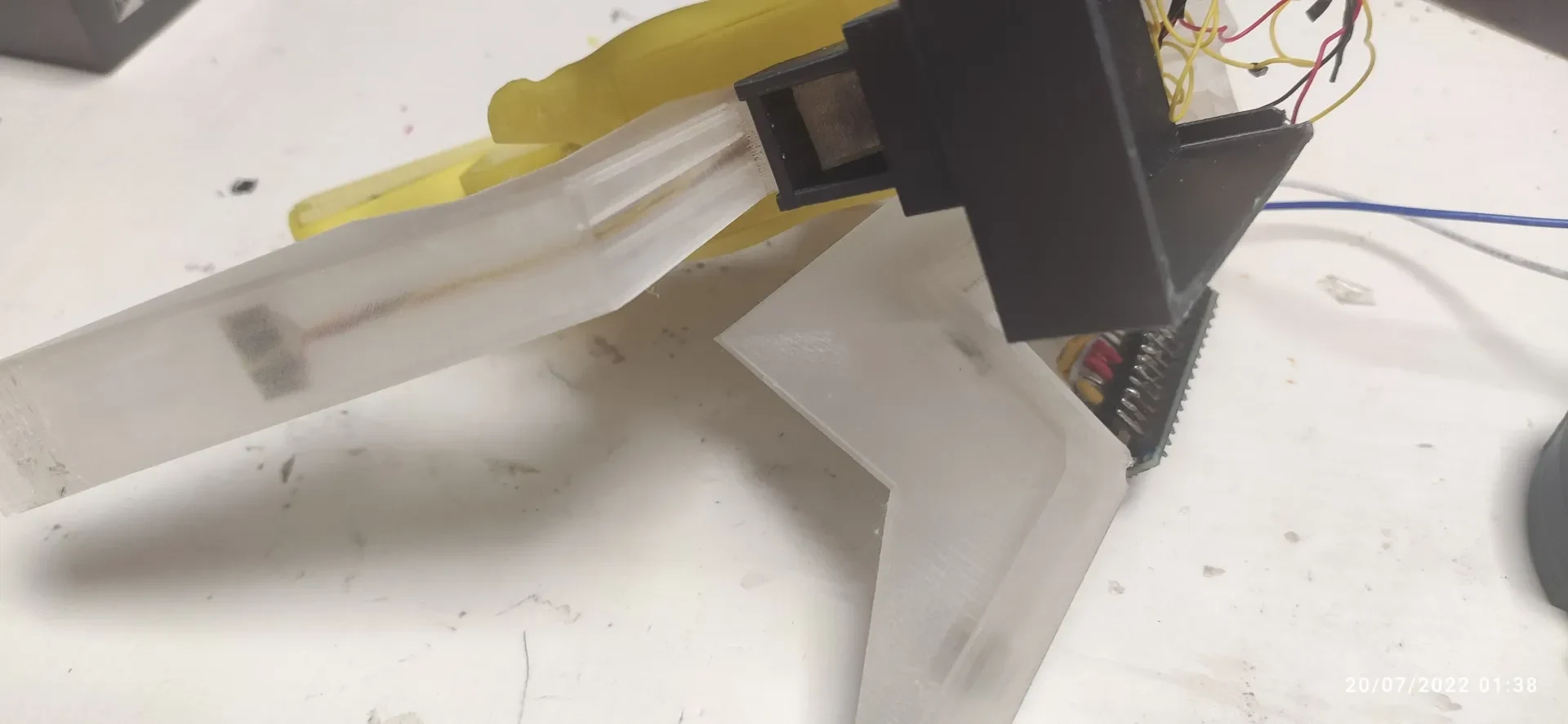

3 светильника, нужно 6 светодиодов, по 2 на каждый
светодиод 9, синий
светодиод 10, синий
светодиод 11, синий
светодиод 12, синий
светодиод 13, синий
светодиод 14, синий
наконец, просто нужно установить воздействие, в нем 3 светодиода
светодиод 15, синий
светодиод 16, синий
светодиод 17, синий
просто приклейте оставшиеся детали и работа закончена.
Также вы получаете код Arduino, легко и без сложностей, подключаете, компилируете и начинаете освещение.

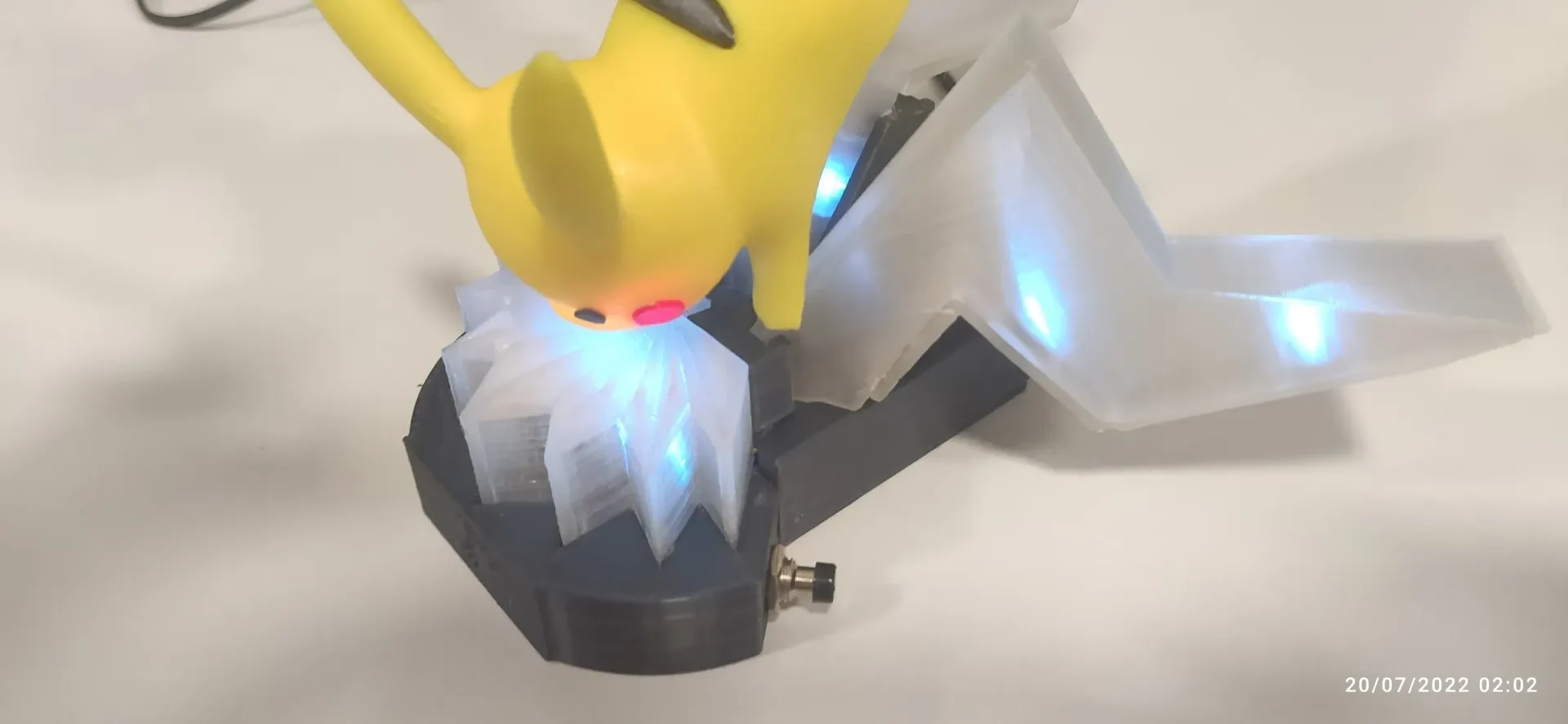

Arduino использует кнопку, с ее помощью вы можете управлять освещением, у нее есть 4 уровня яркости и положение «выключено».
в контактном кабеле передачи данных добавьте сопротивление 10 кОм, чтобы избежать ошибок.
спасибо rayjizza за то, что позволил мне сделать ремикс на эту фантастическую модель.
