Корпус Speeduino 0.4.4d - Установите на место - Разъем Ce...

Быстрый и простой кейс, который я сделал для Speeduino 0.4.4d; ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ ВНИМАТЕЛЬНО.

Я сделал это на основе карты, купленной на eBay (продавец minimarket_maxiofferte), товар можно найти здесь: https://shorturl.at/fotyP

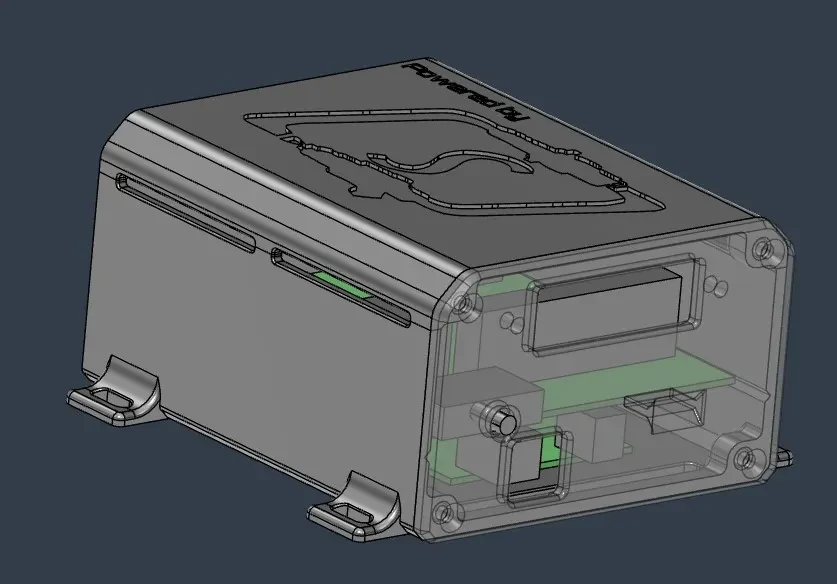

Это важно, потому что корпус предназначен для того, чтобы плата могла вставляться, аккуратно заправляться на место и надежно удерживаться после закрытия коробки и привинчивания; Я не могу гарантировать установку друг��й доски!

Что вам понадобится:

36-контактный разъем Centronics (купил на Aliexpress)
4 * утопленные гайки M3
4 * винты с конической головкой M3

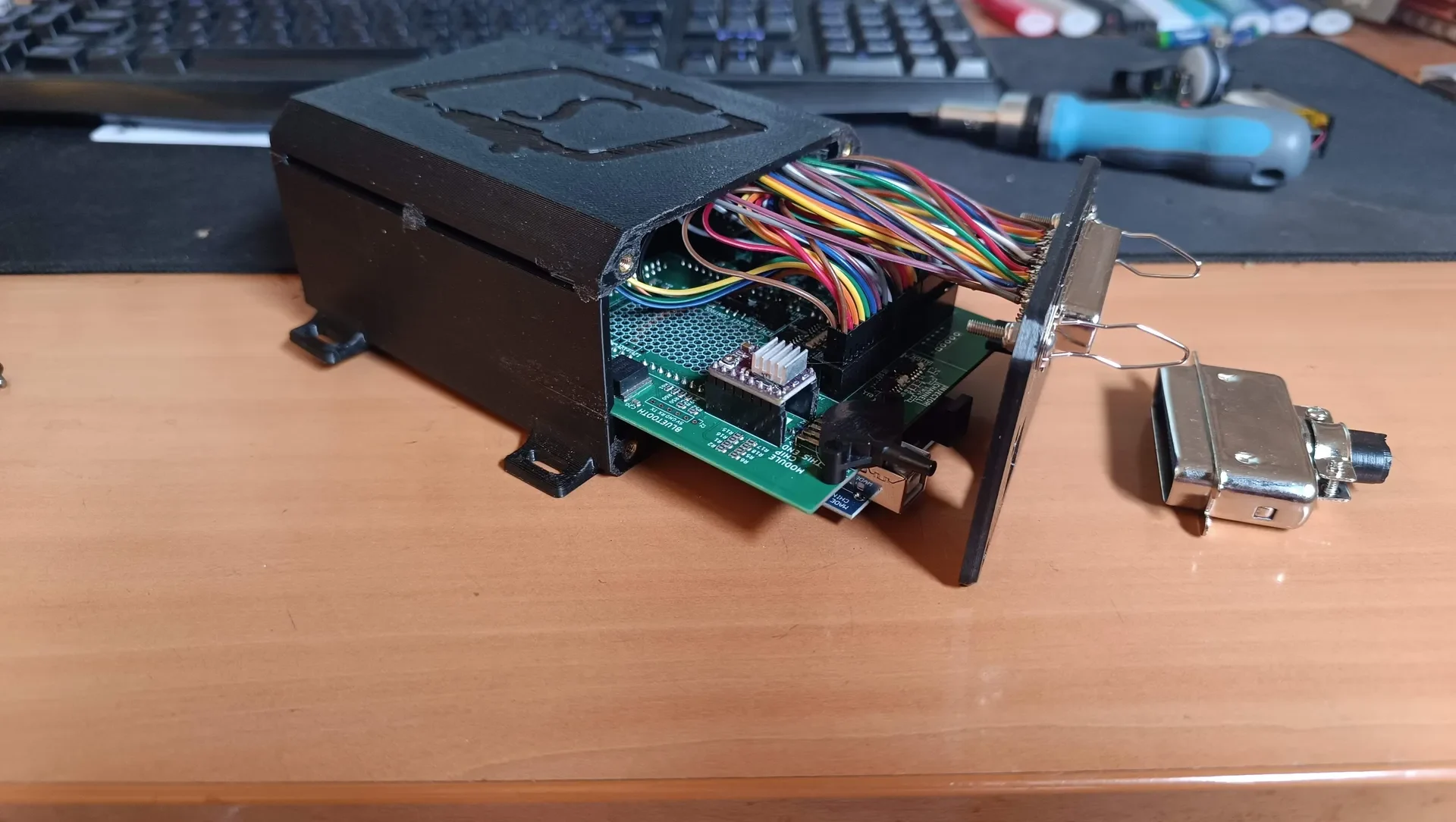

Кабели Дюпон

Полезно знать:

Сам футляр можно распечатать из 1 или 2 частей, в зависимости от удобства печати и/или предпочтений. Не забудьте крышку.
Если распечатано из двух частей, просто склейте их вместе.

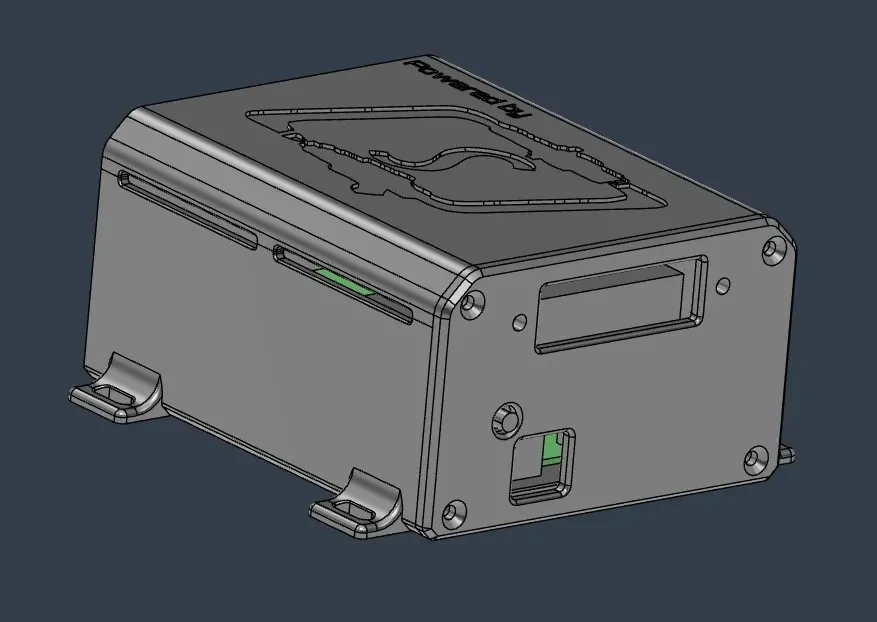

Я сделал в корпусе вентиляционные отверстия, чтобы избежать перегрева, поэтому он определенно не является водонепроницаемым и должен находиться внутри вашей кабины, а не в моторном отсеке.
PETG лучше подходит для использования в автомобилях, хотя он не должен подвергаться воздействию тепла двигателя (см. пункт выше), а PLA можно каким-то образом использовать. Однако остерегайтесь искажений регистра.

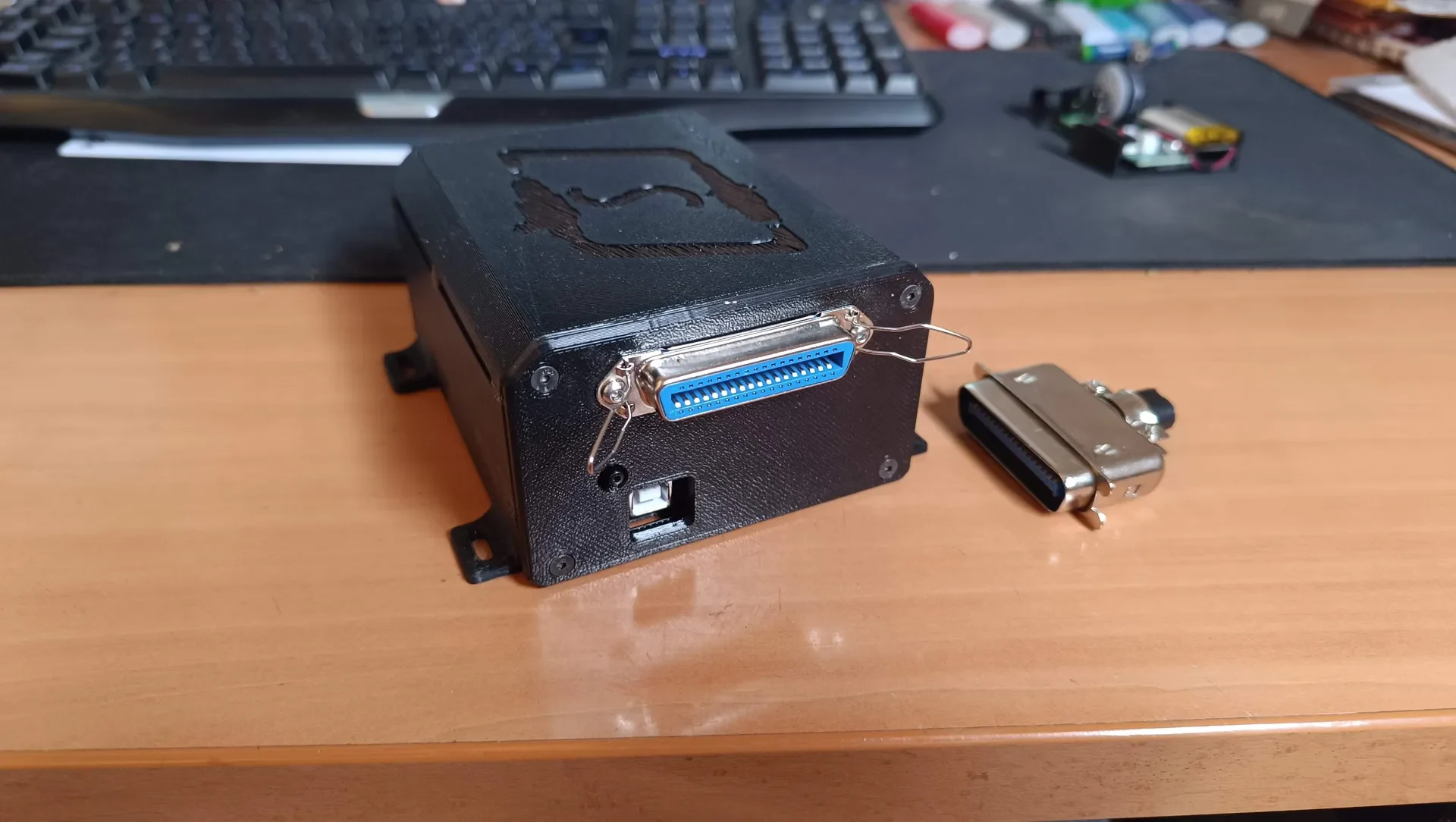

Разъемы Centronics довольно прочные и легко отсоединяются; посмотрите это.

Не очень приятно знать:

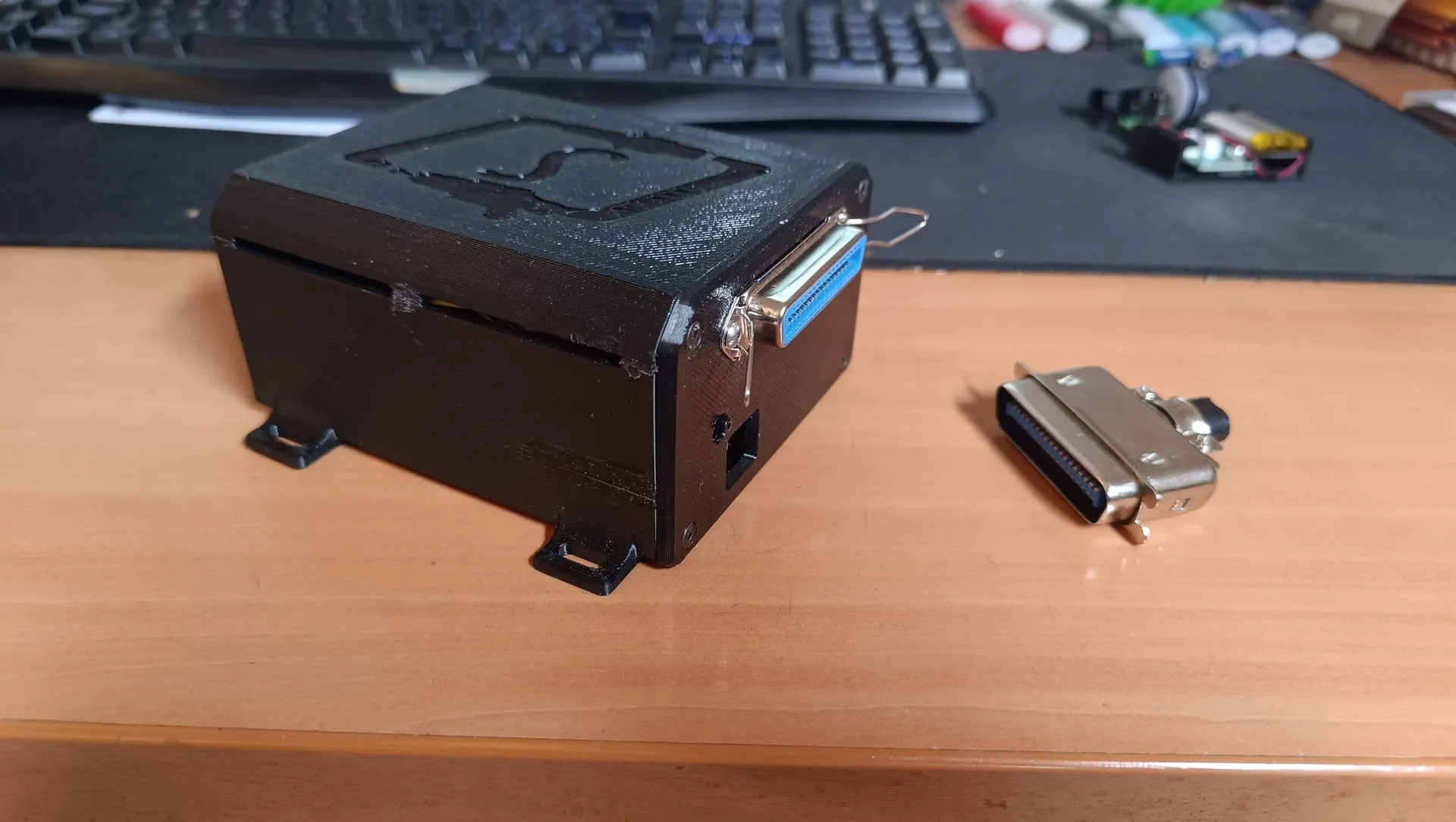

Я приложил к корпусу выступы, так что вы сможете каким-то образом закрепить его в машине с помощью стяжек; но ни стандартного рисунка, ни красивого рисунка винта, ничего. Застежки-молнии FTW; удачи !
У меня возникла проблема при печати корпуса: он треснул в передней части «желоба для доски», и я не удосужился утолщить деталь, так что она может треснуть и у вас;
Если напечатать одним куском, это будет беспорядок с множеством подставок;
Если распечатано двумя частями, это беспорядок с клеем между частями;
Я спроектировал его без каких-либо навыков CAD. Просто удача и обоснованное предположение.

Но не волнуйтесь, несмотря на все это, он делает свою работу! :)
