LED lamp

УСТАРЕЛО:

Я бы порекомендовал взглянуть на мой проект прикроватной лампы, меняющей цвет, поскольку он предлагает значительные улучшения по сравнению с этим.

Этот проект задуман как прототип, который могут использовать другие, но его можно построить как есть.

Изначально я собирался добавить какой-нибудь оттенок или рассеиватель.

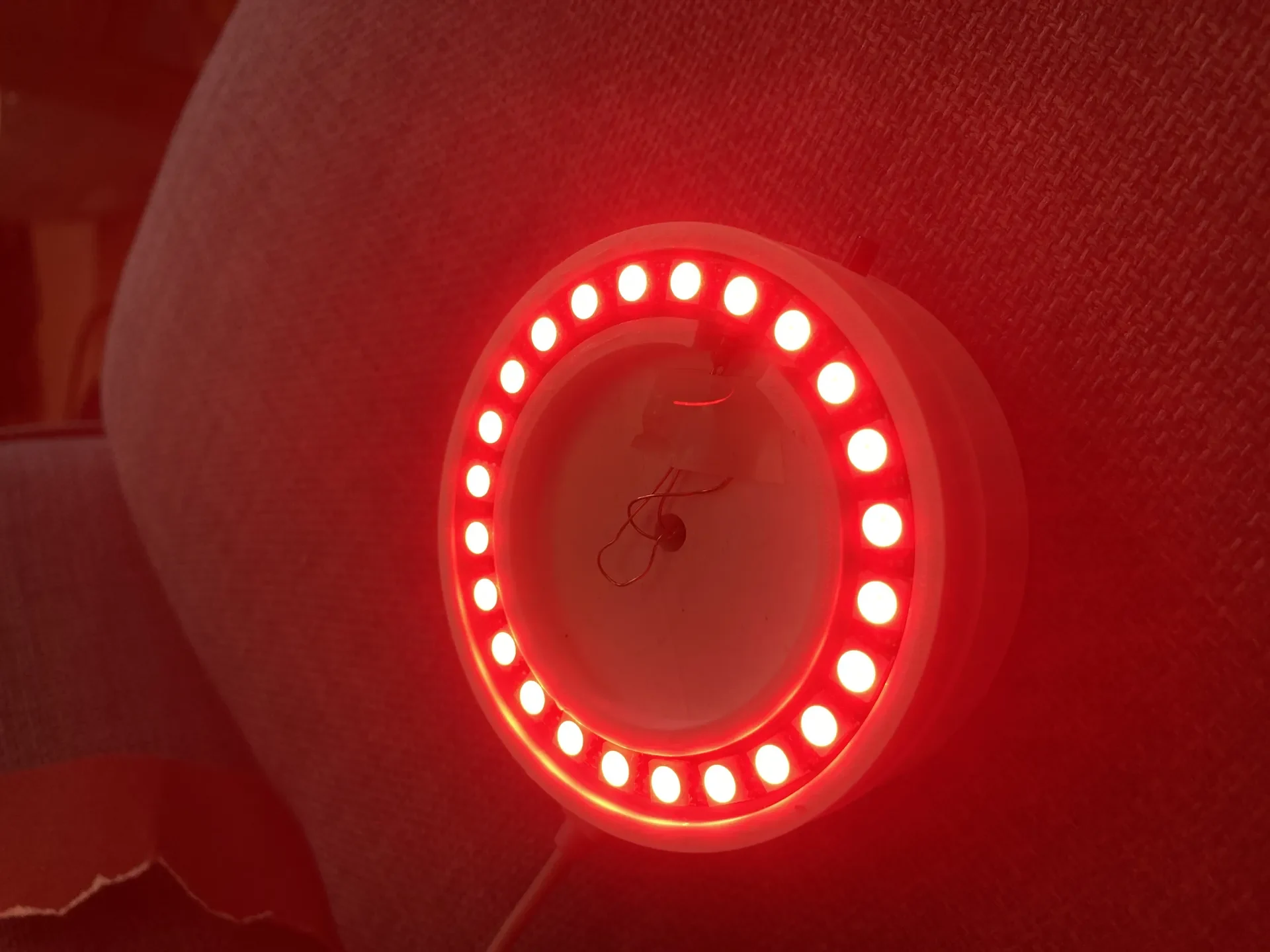

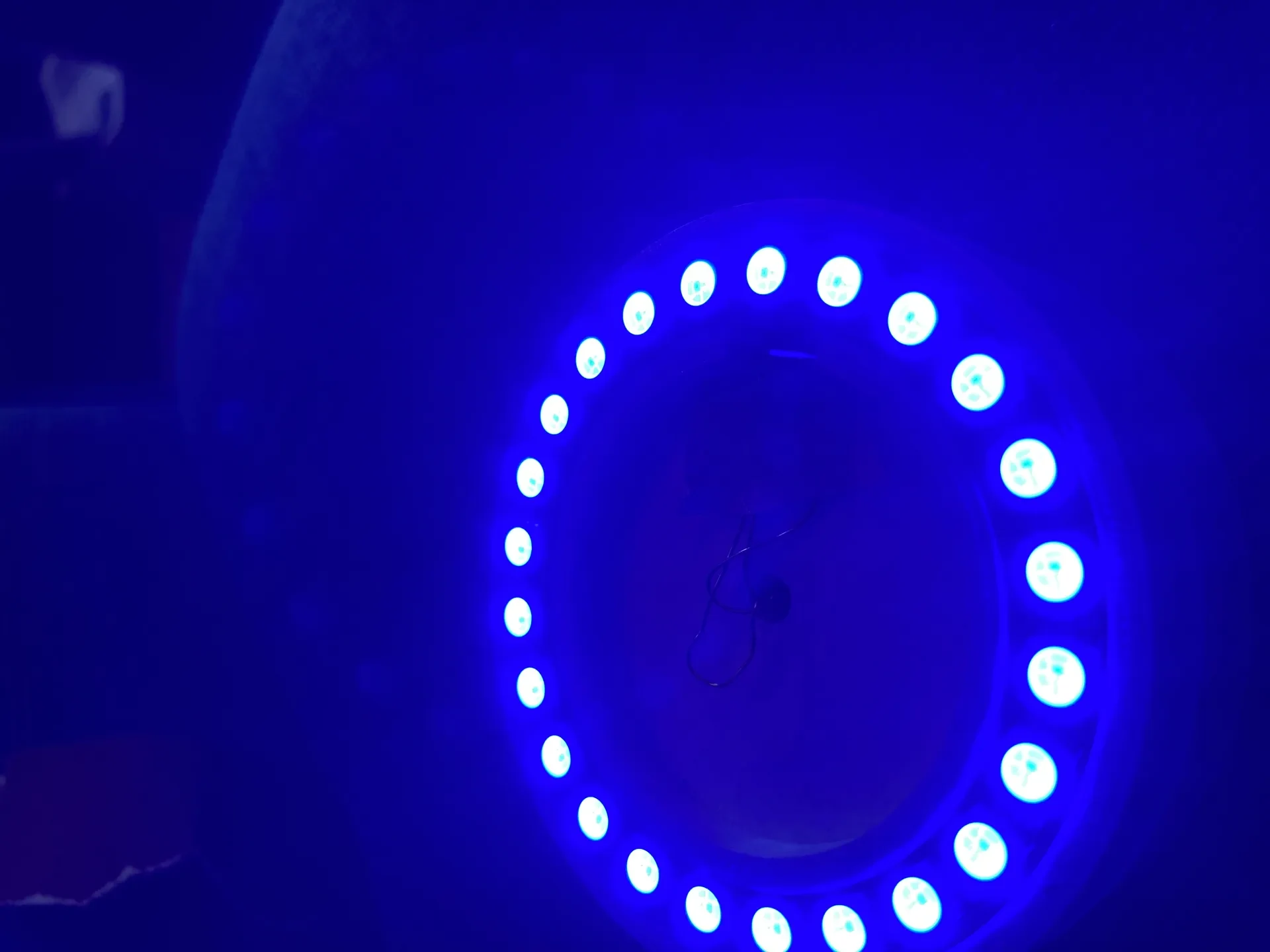

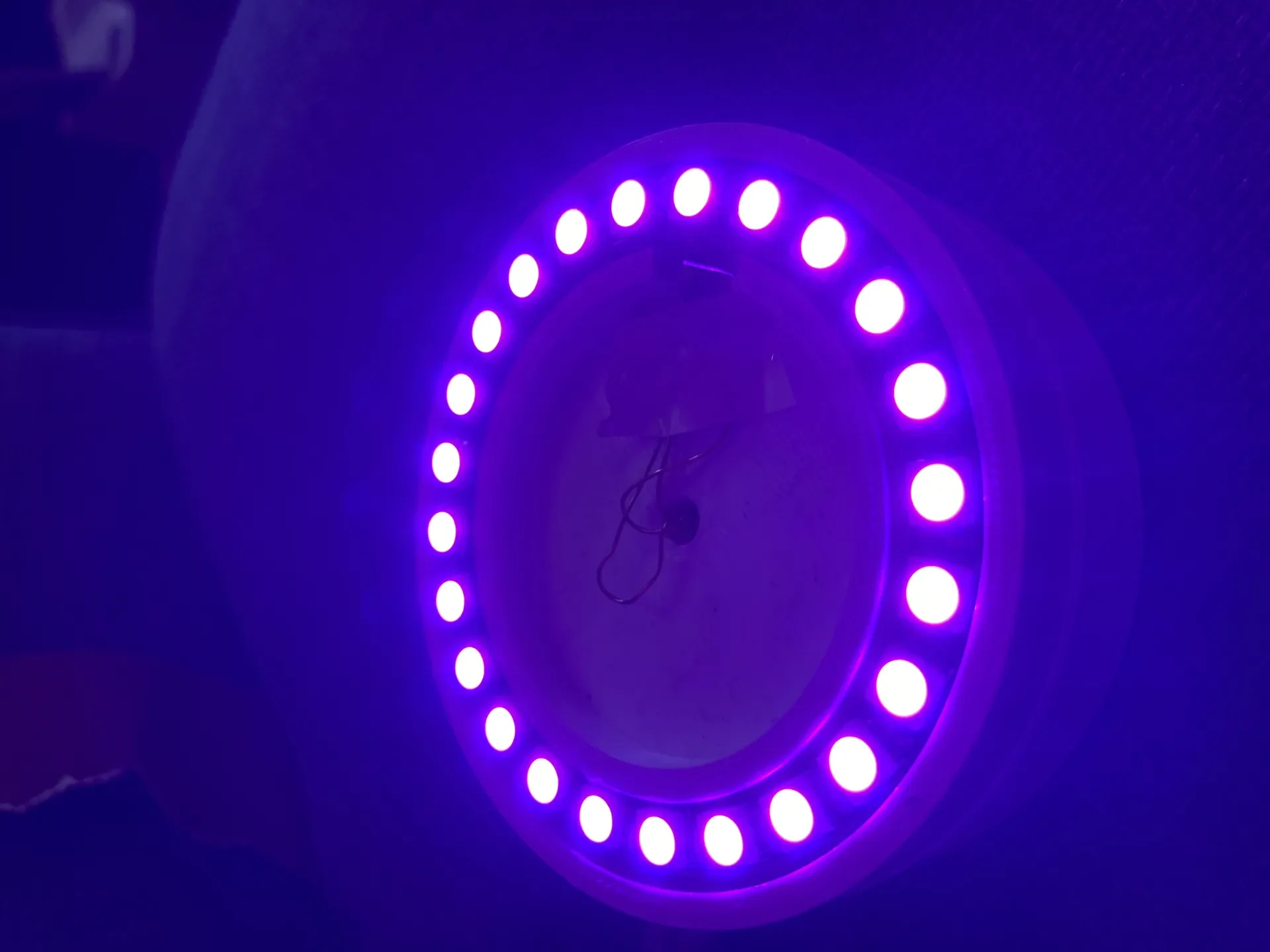

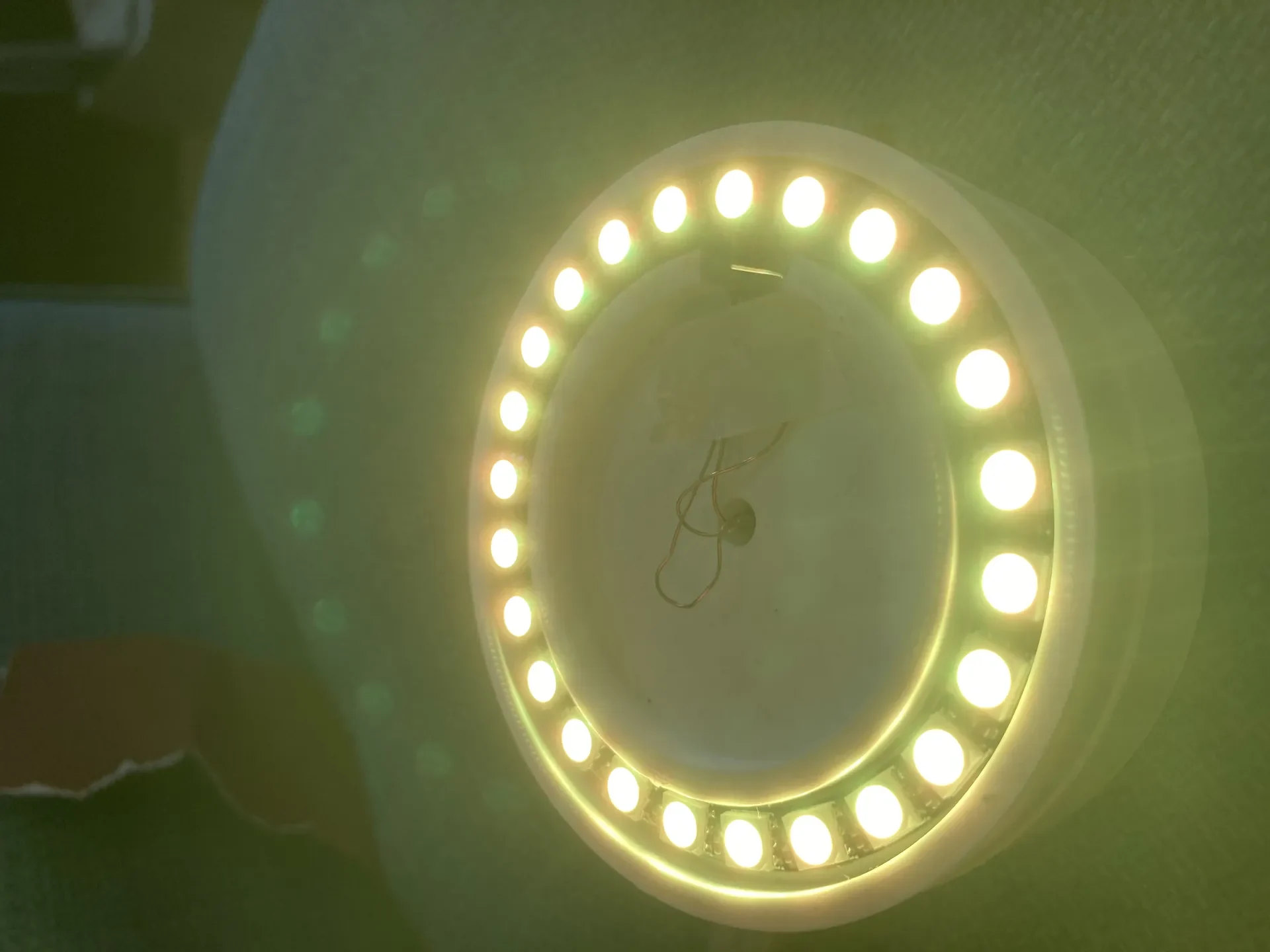

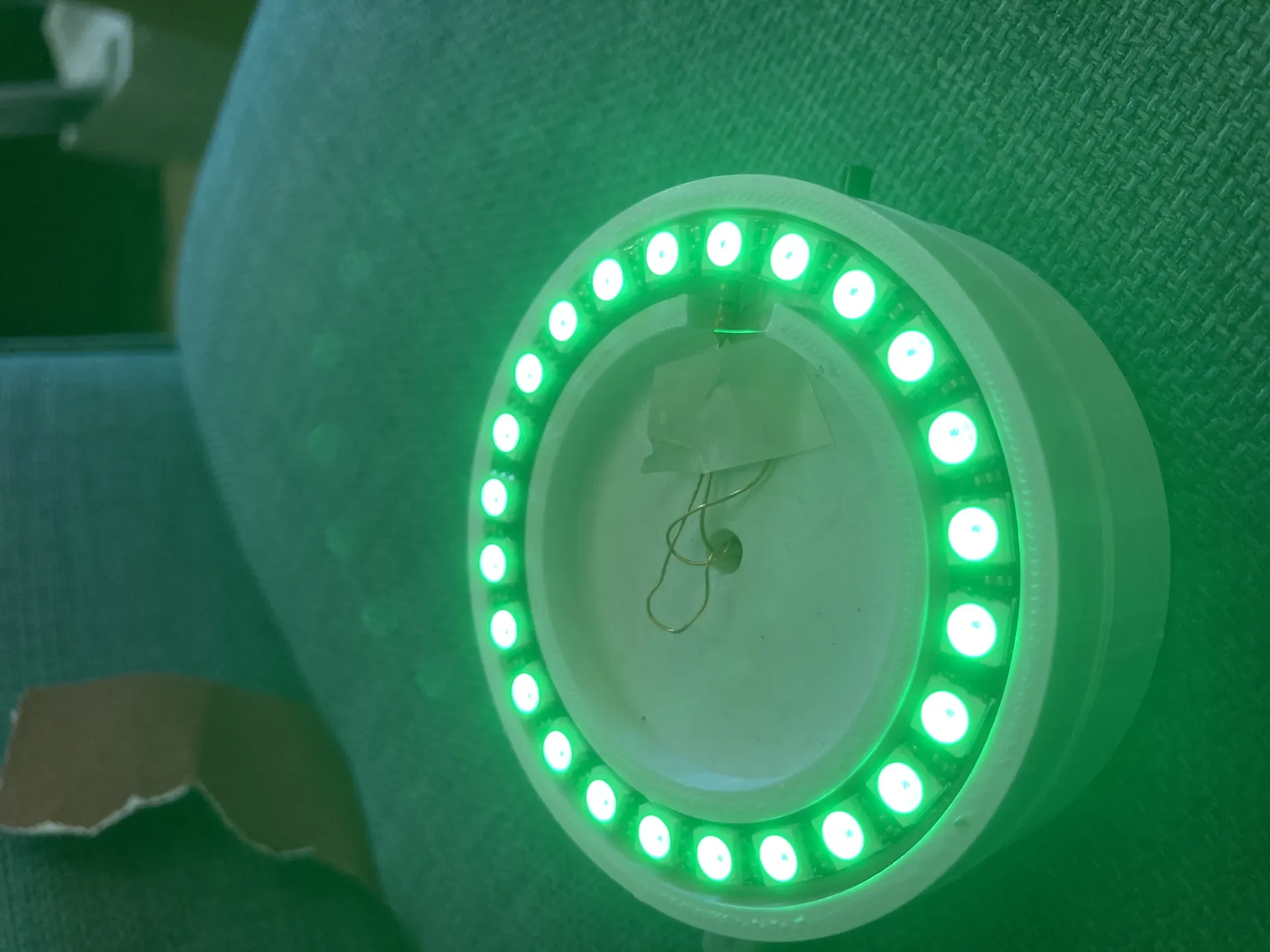

Я хотел создать лампу, которая была бы приятна для глаз в ночное время, но при этом давала бы достаточное количество белого света в те моменты, когда это необходимо. В развлекательных целях я также добавил режим «лампа настроения», где лампа «дышит» разными оттенками радуги.

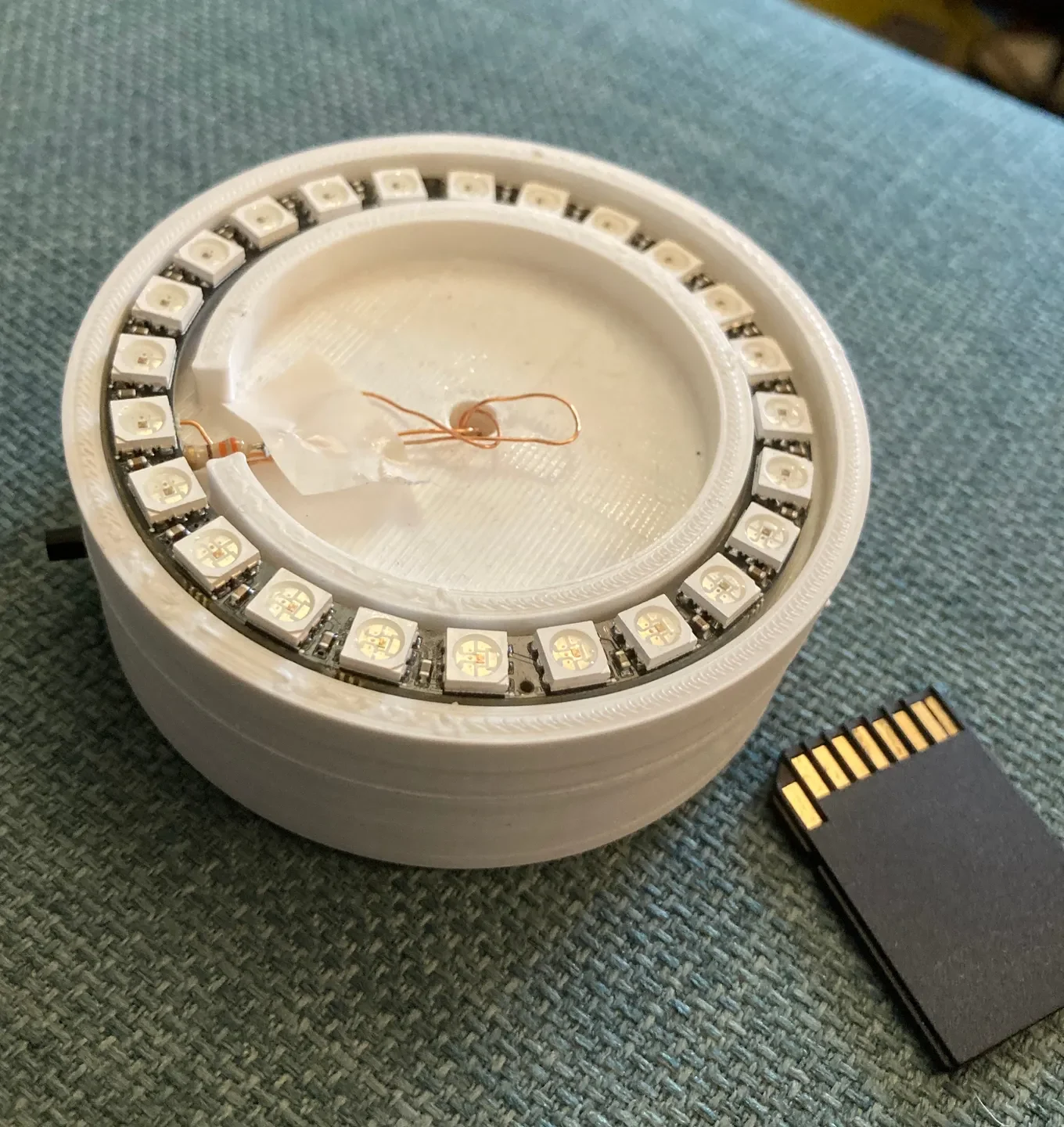

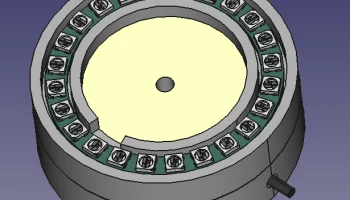

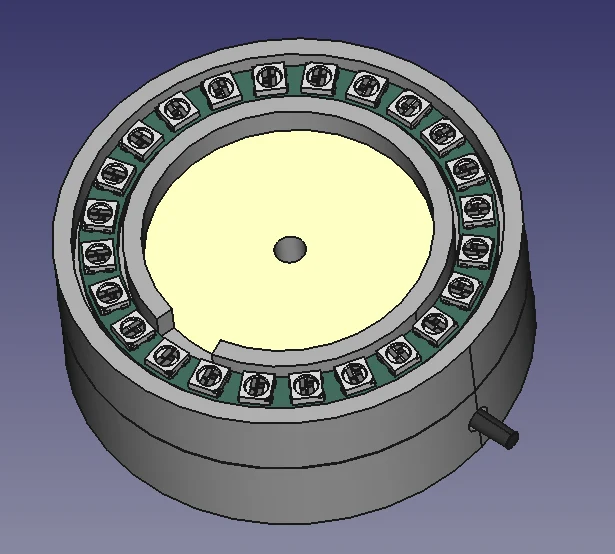

Вот небольшая светодиодная лампа, которую я сделал с нуля, используя Arduino Pro Mini, кольцо NeoPixel на 24 светодиода, небольшую кнопку и разъем Micro USB.

В комплект входят детали для печати, исходный код FreeCAD и исходный код Arduino, а также базовая схема.

Эту штуку действительно можно было бы сделать с помощью ремикса, добавляющего, возможно, оттенок.

Печатные части:

Все детали предназначены для печати без подложек при высоте слоя 0,2 мм без прилипания к столу.

Детали предназначены для соединения вместе с помощью латунных резьбовых вставок М4, но их можно крепить и без них.

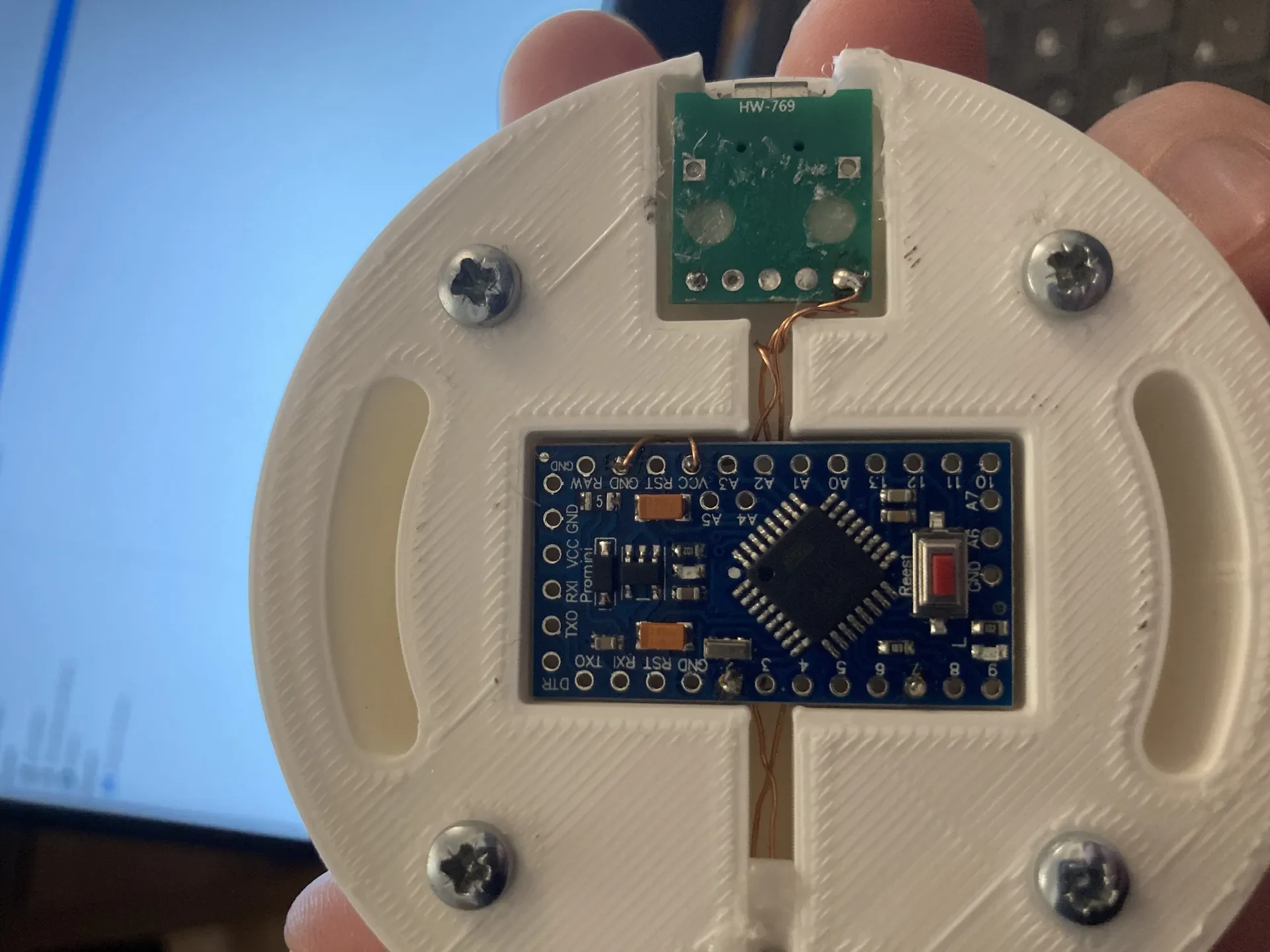

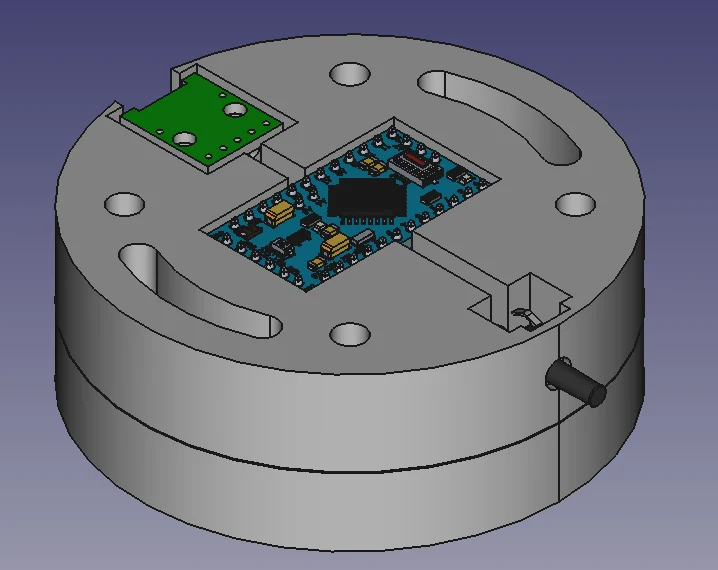

В основании имеются полые секции для Pro Mini, разъема Micro USB и тактильной кнопки. Провод продевается через отверстие до кольца неопикселя.

Спецификация:

Неопиксельное кольцо из 24 светодиодов

Ардуино Про Мини

Разъём Micro USB (вот тот, который я использовал)

Резистор 120-300R 1/4 Вт.

Тактильная кнопка 16х16х12.

Эмалированный провод диаметром 0,2 мм. Я взял свой трансформатор из старого зарядного устройства для телефона.

4-8 латунных вставок с резьбой М4
