Светодиодная RGB-лампа

Светодиодный светильник с RGB-лентой.
Легко распечатать на i3 или Prusa MINI

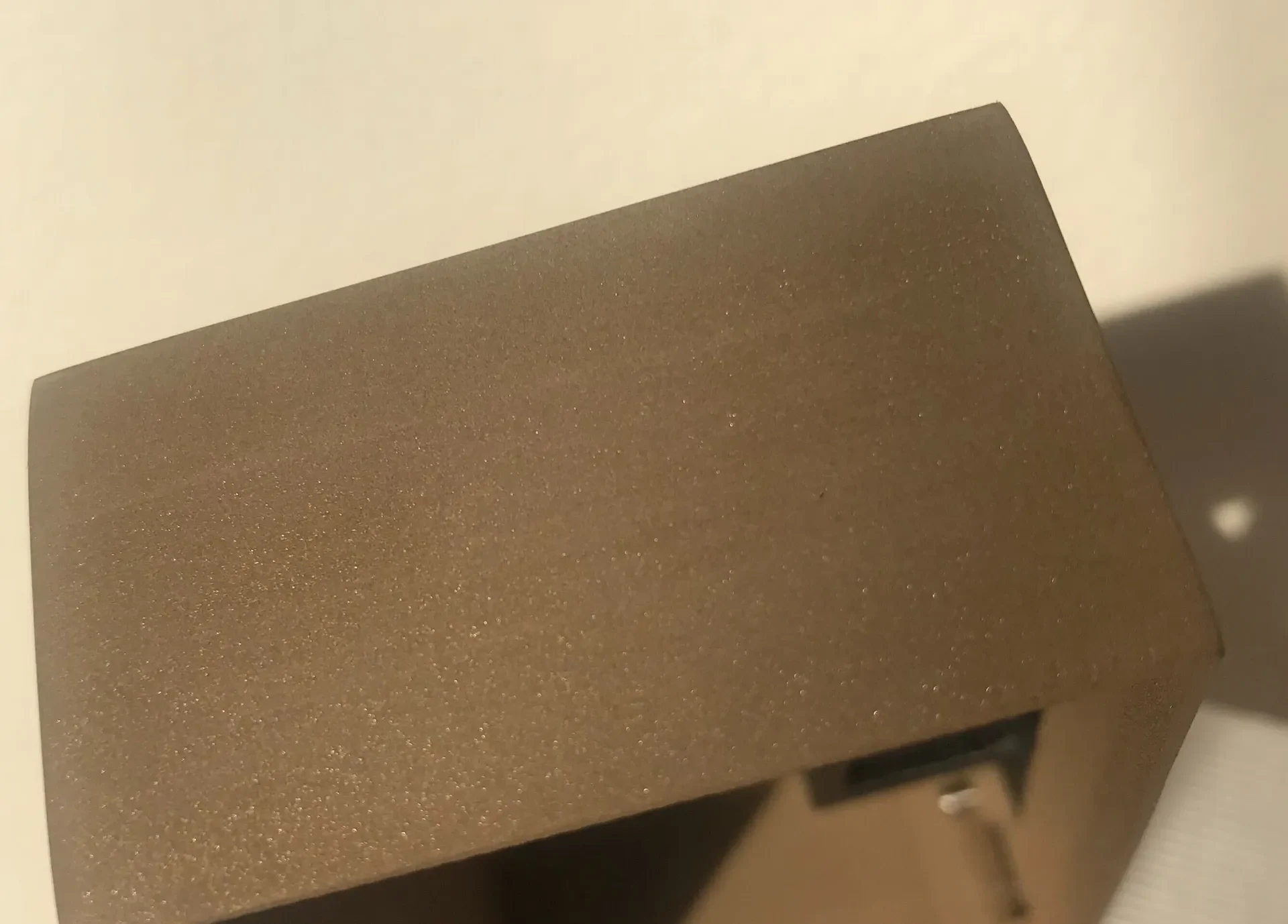

Прозрачный шейдер изготовлен из прозрачного материала Prusament PETG, светодиодная башня — из Prusament PETG Urban Grey, основание напечатано из латунного заполнителя ColorFabb (отшлифованного и полированного), ELE. держатель напечатан из Prusament PETG Galaxy Black.
Он дешевый и очень простой в работе с деталями, требуются только базовые навыки пайки, никаких навыков программирования не требуется.

Распечатать инструкции

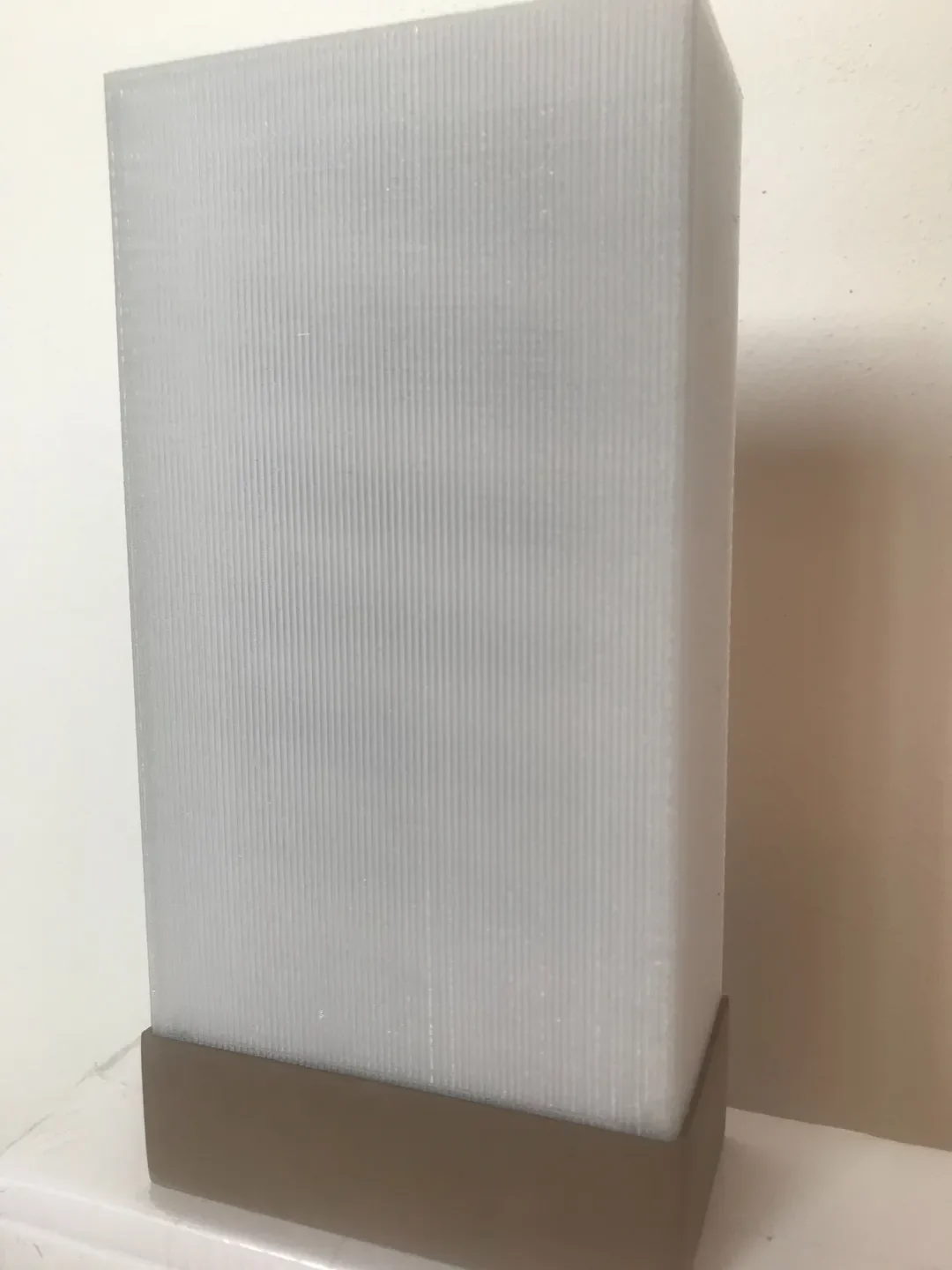

Шейдерная печать из прозрачного материала (PETG), так как светодиодная лента выделяет некоторое количество тепла. добавьте дополнительные периметры, чтобы избежать заполнения, или используйте шейдер для печати с одним периметром + 5% заполнения гироида с узором.

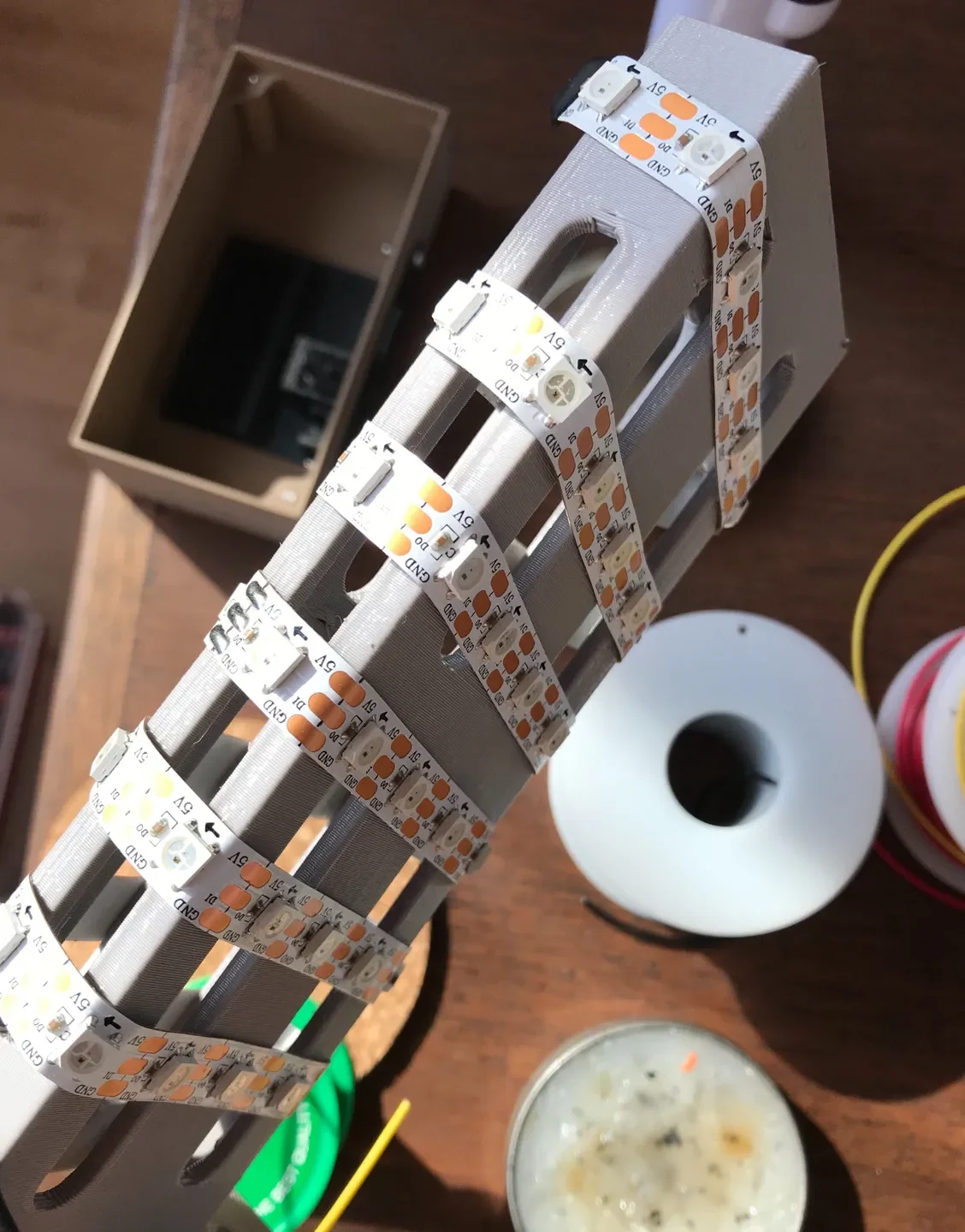

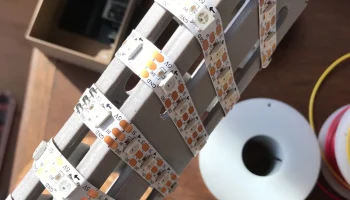

Светодиодная башня также печатается из PETG, какого-нибудь яркого цвета, а не темного, так как может создавать разные оттенки.

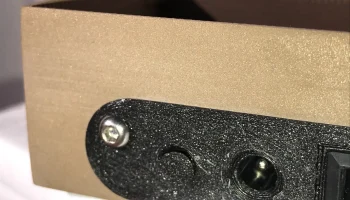

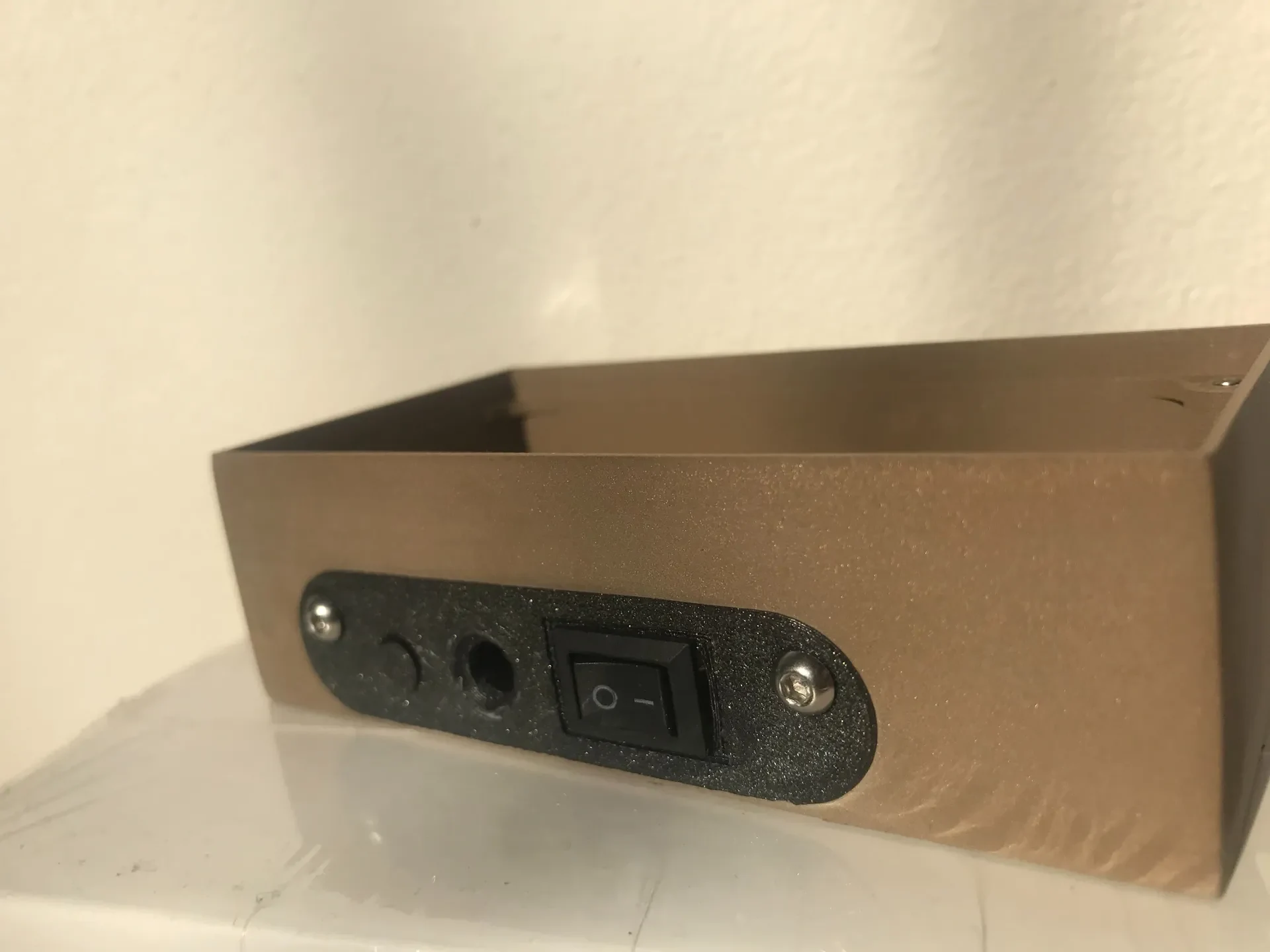

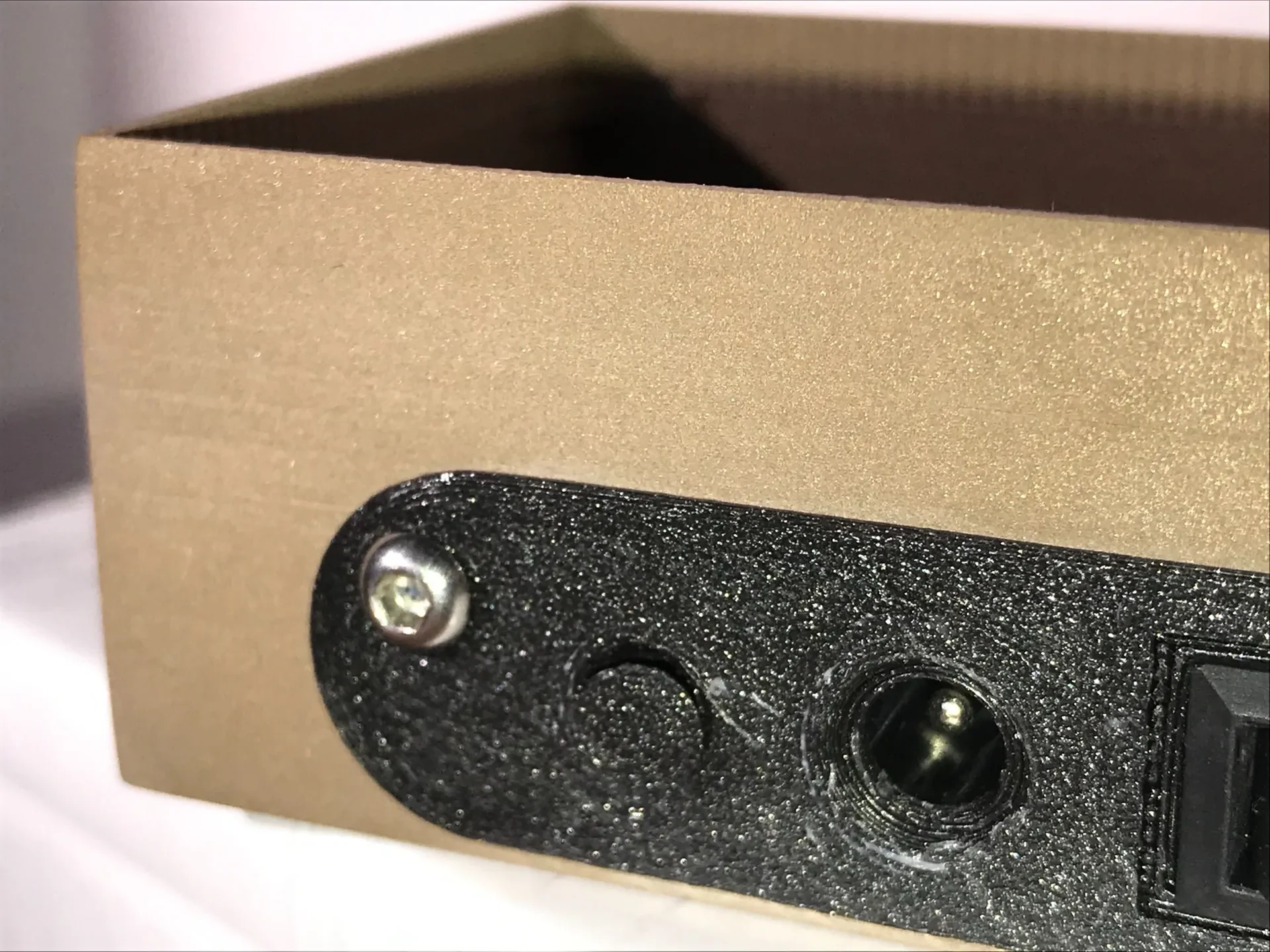

Кнопка не является отдельной деталью, это часть ELE. держатель, чтобы вы могли распечатать его целиком

Все детали были напечатаны на принтере с высотой слоя качества 0,2 мм.

Электрические компоненты:
Ардуино Нано Р3
Тактильная кнопка (6х6 мм с короткой накладкой)
Пара проводов (в идеале красный, черный и желтый)
Переключатель 3А/250 В (https://www.aliexpress.com/item/32813343281.html?spm=a2g0o.productlist.0.0.693222c3Rc9c9b&algo_pvid=765e85f9-a84d-4ba0-9f22-8082ac03541c&algo _expid=765e85f9-a84d-4ba0-9f22-8082ac03541c-16&btsid=0b0a119a16008546202167656ed947&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_)
Светодиодная лента RGB 5В, длина 1м с 60 светодиодами (можно меньше, код можно легко настроить) (https://www.aliexpress.com/item/4000243089496.html?spm=a2g0o.productlist.0.0.77706575ik5KIt&algo_pvid=13014276-115a-4175-bb98-995c15c1dc43&alg o_expid=13014276-115a-4175-bb98-995c15c1dc43-12&btsid=0b0a0ae216008540210193991ebfab&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_)
Источник питания 5 В/1 А
Розетка цилиндрическая 5,5х2,1 (https://www.aliexpress.com/item/32870476288.html?spm=a2g0o.productlist.0.0.f5102d06qcIrLc&algo_pvid=c8b057ae-a802-4bb1-9272-2b6bc8c28fed&algo _expid=c8b057ae-a802-4bb1-9272-2b6bc8c28fed-25&btsid=0b0a050116008539120256157eb5e2&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_)

Сборка:

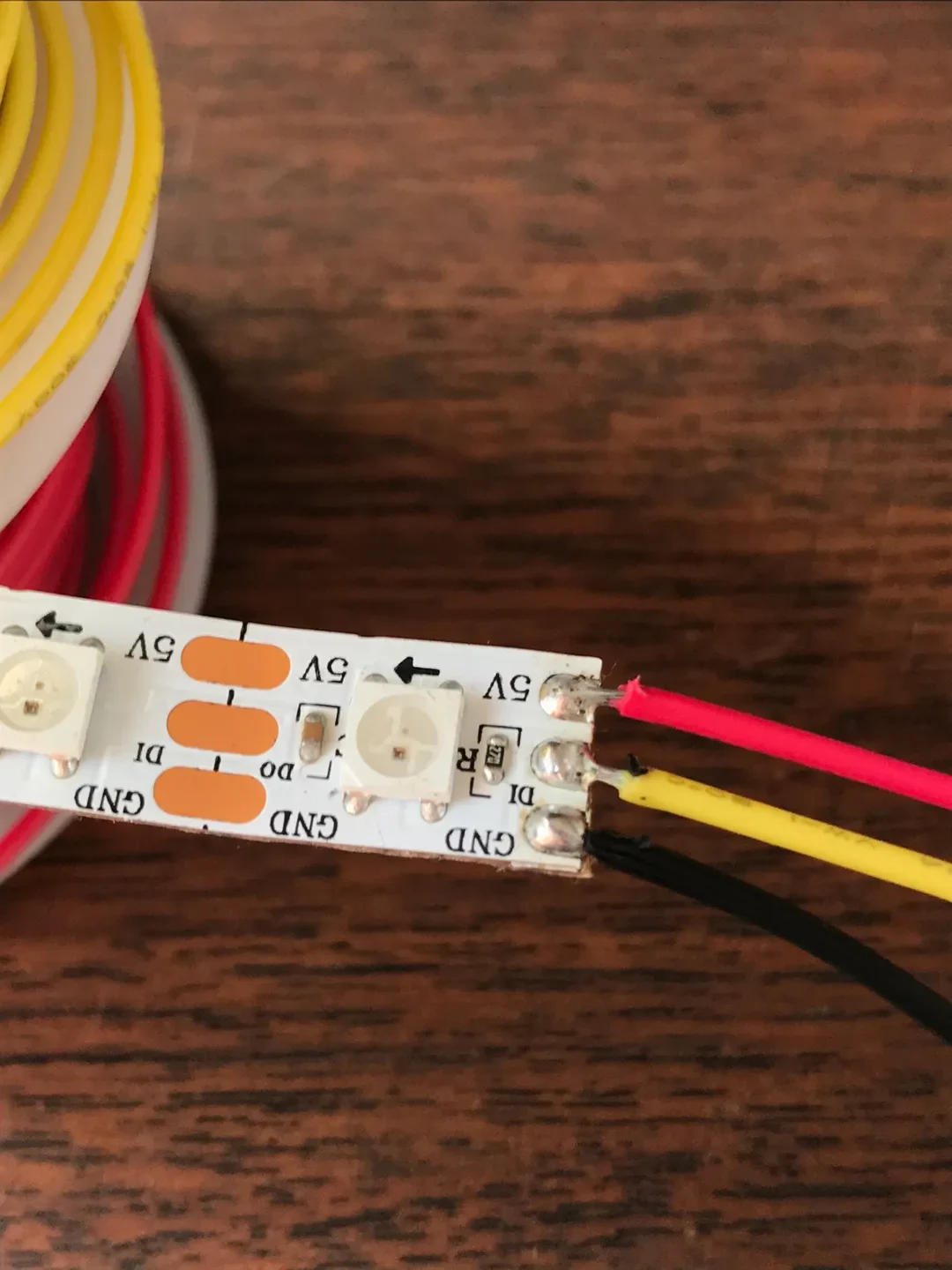

Припаяйте сигнальный кабель от полосы RGB к контакту D5 и GND к контакту GND на Arduino. 5 В (VCC) припой для переключения
Припаяйте одну сторону тактильной кнопки к контакту D2, а GND к GND.
От переключателя к Arduino VIN припаяйте один короткий КРАСНЫЙ провод и припаяйте путь к питанию Arduino.

Программа:
Откройте Arduino IDE, выберите R3 Arduino nano в инструментах, откройте «Управление библиотекой» и найдите Fast LED. Установите его в свою IDE и откройте новый эскиз. Загрузите также https://www.tweaking4all.com/hardware/arduino/arduino-all-ledstrip-effects-in-one/ для всех эффектов и откройте этот код в IDE.
Измените количество светодиодов на 60 (#define NUM_LEDS 60 ) и в той же строке добавьте новую строк�� кода #define BRIGHTNESS 500, чтобы установить яркость светодиода.

Теперь вы можете подключить Arduino через USB-кабель и загрузить скетч в Arduino IDE. Поскольку вы припаяли тактильную кнопку к контакту D2, вы можете изменить световой эффект, нажав кнопку.

Тадаа, у тебя есть светодиодная лампа, идеальная для отдыха :-)
