Электронный ходовой винт ELS на токарном станке LESTO SCI...
Привет, очень длинный проект… :) опубликованные части уже напечатаны и протестированы.
Я решил установить ходовой винт ELS с электронным управлением на свой токарный станок LESTO SCINTILLA, поскольку у меня нет полного набора шестерен. Поскольку такие механизмы очень дороги и их трудно найти, я решил начать такой проект.

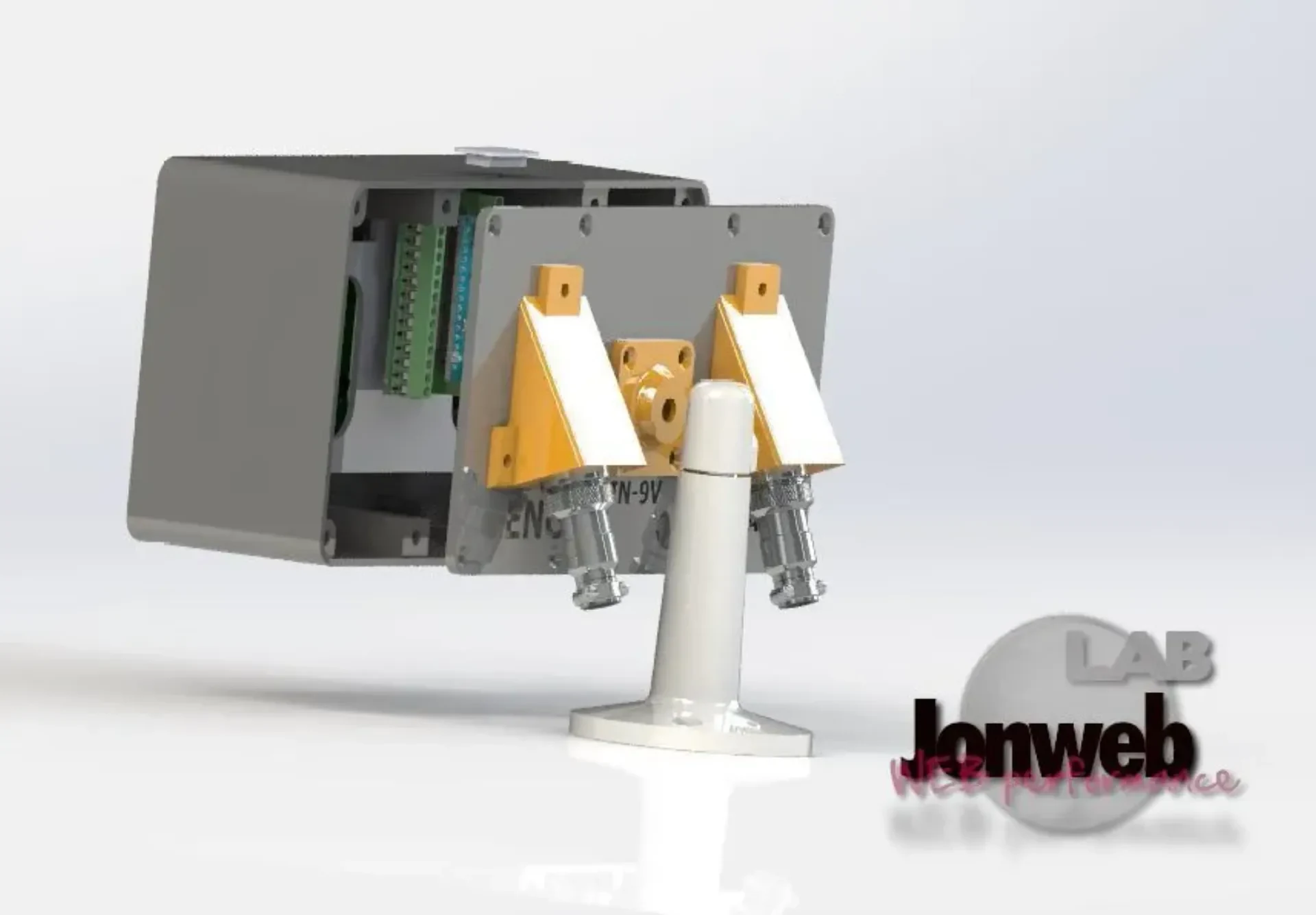

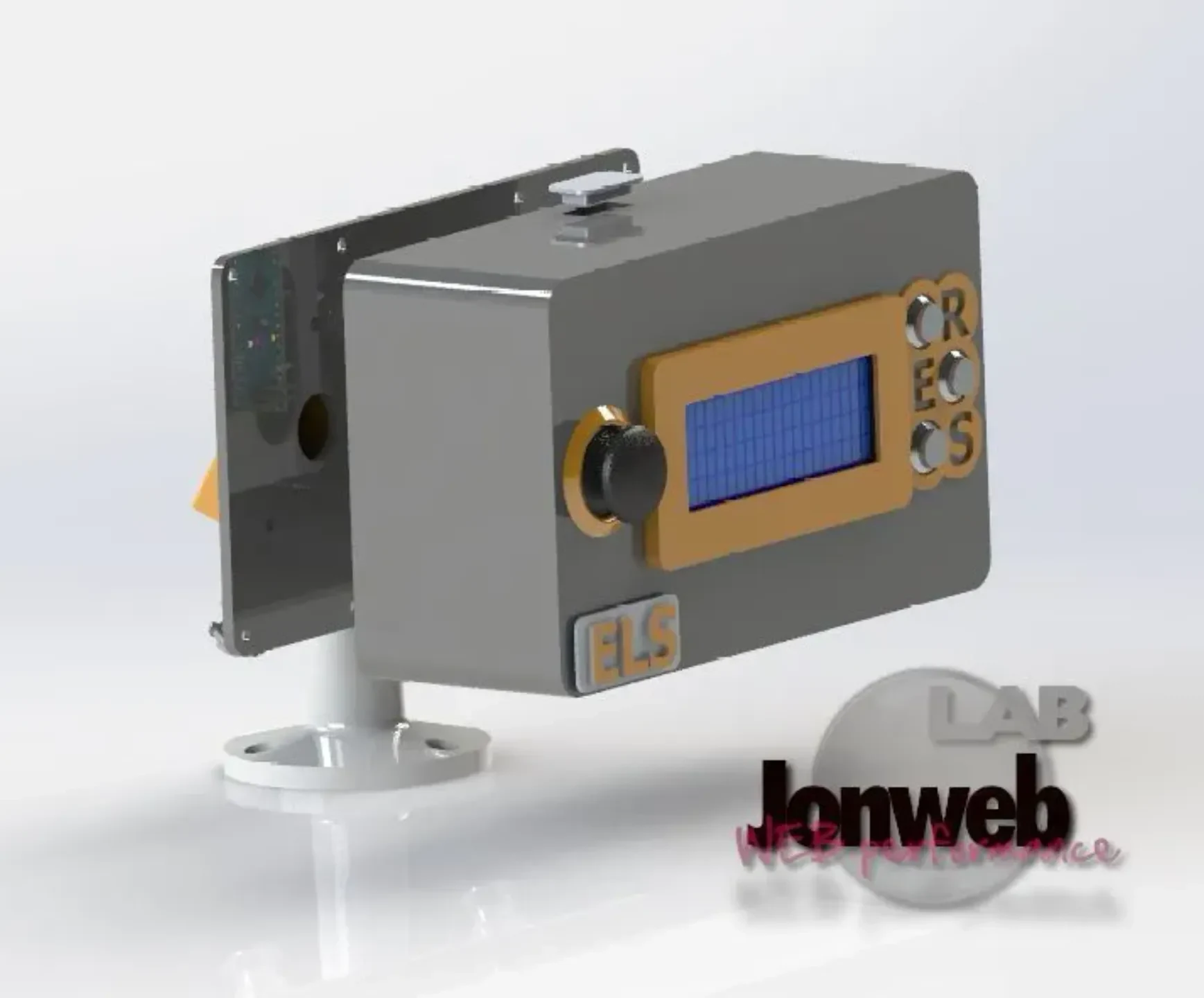

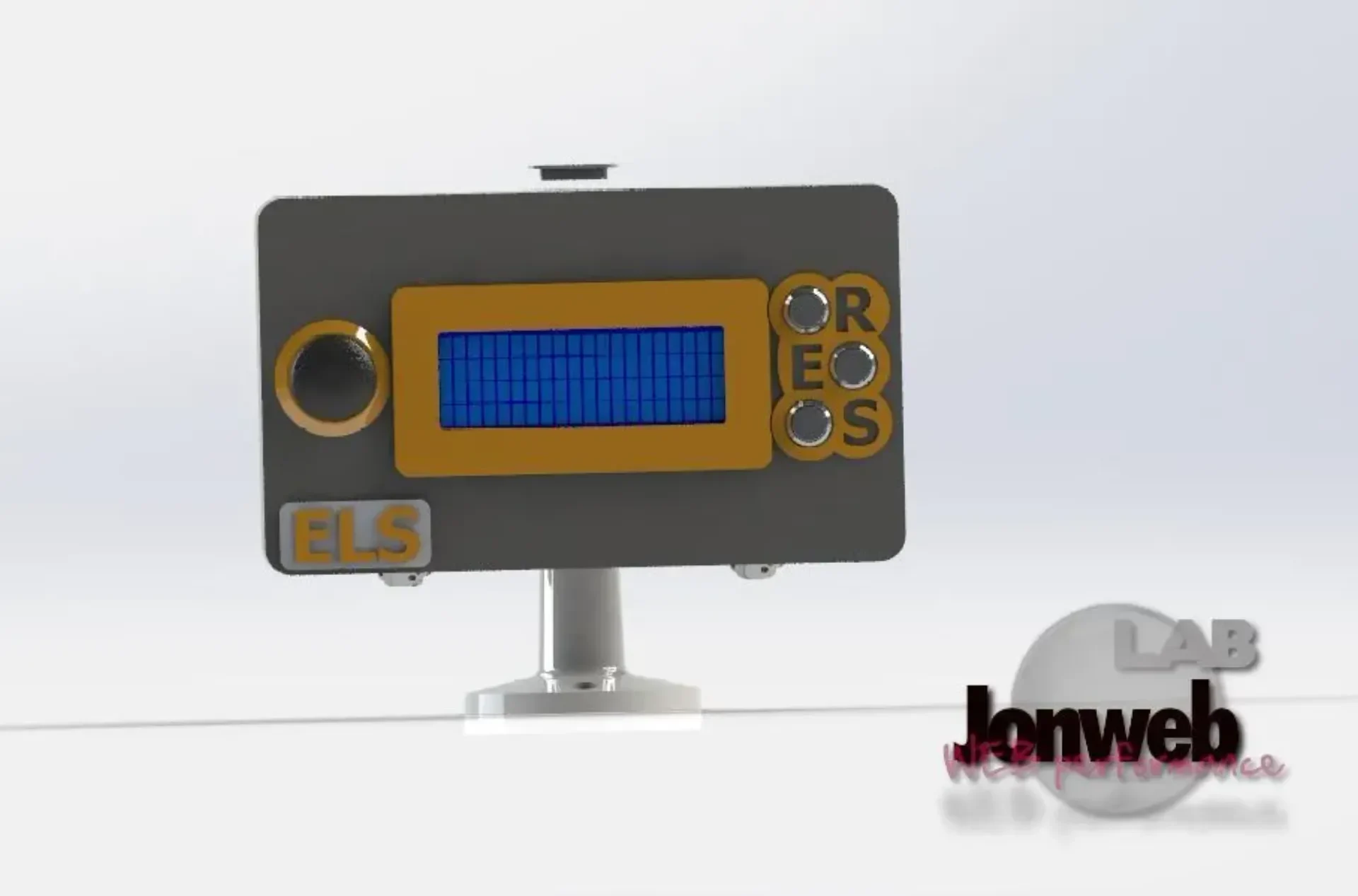

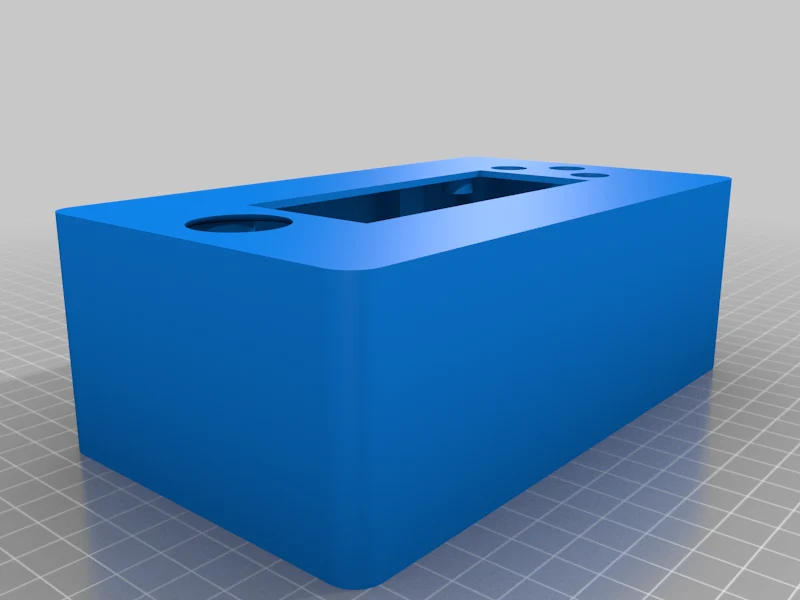

Во вложении вы можете найти панель блока HMI, подходящую для Arduino nano с клеммной колодкой, ЖК-панель LCS ic2 20x4, три кнопки из нержавеющей стали, джойстик PS2 и пару разъемов GX 12. Учитывая, что верхняя и нижняя коробки стянуты болтами М3х20, это означает, что отверстия для крепления подходят для вставки М3 (диаметр 4 мм).

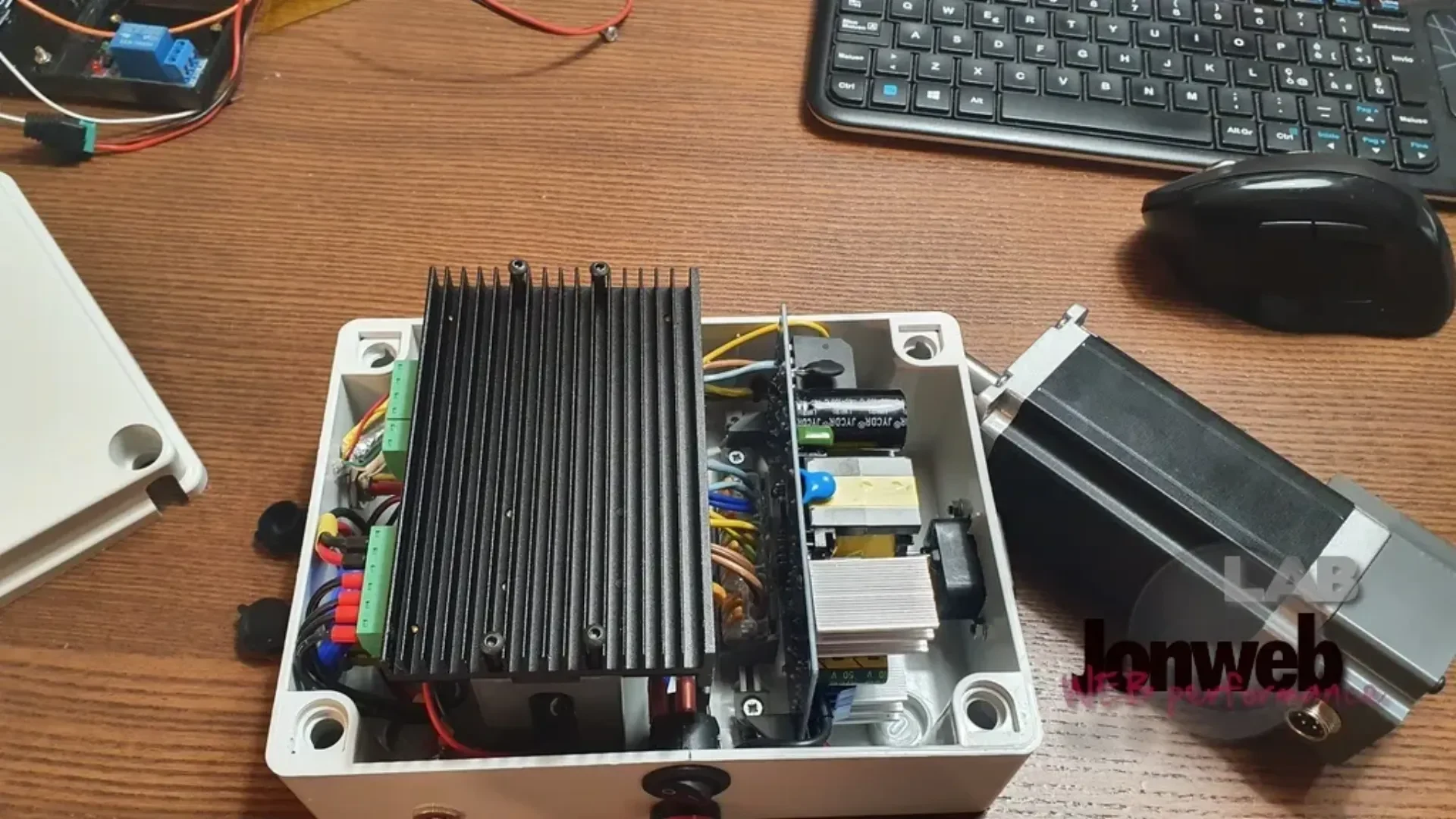

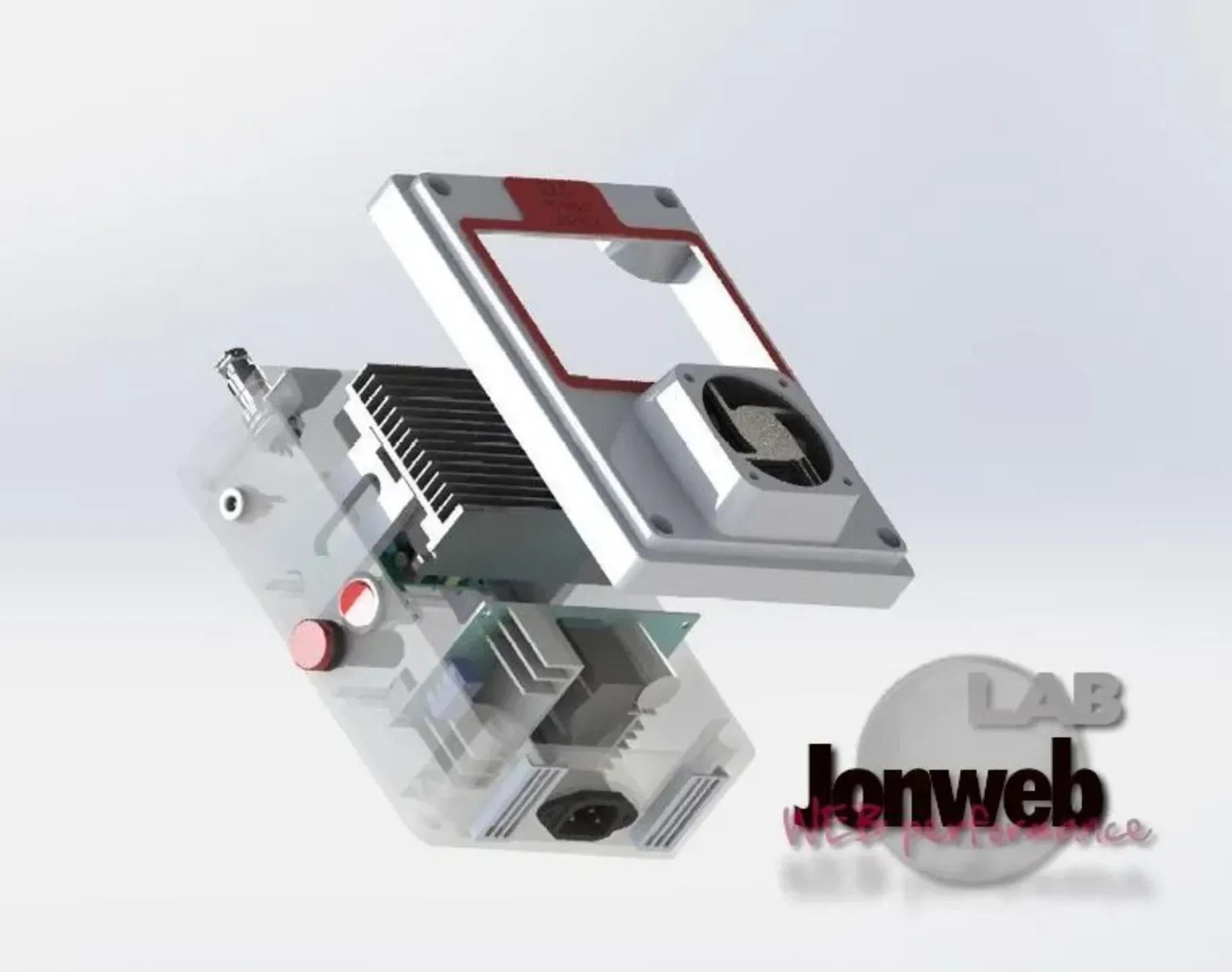

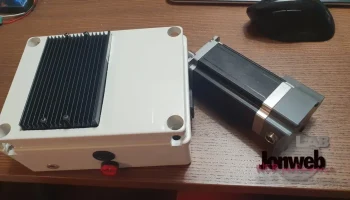

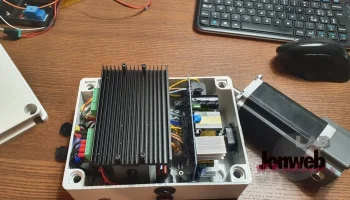

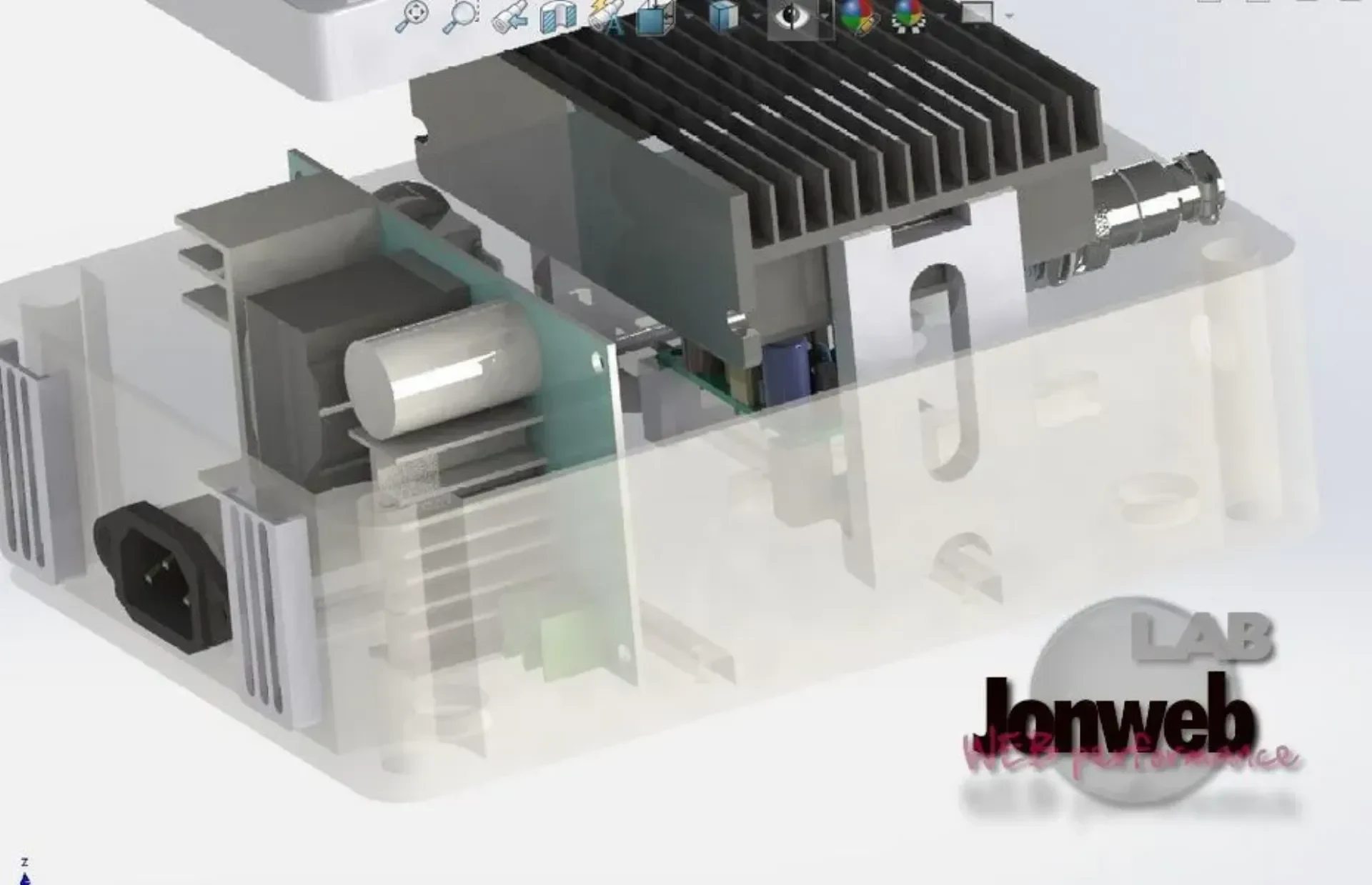

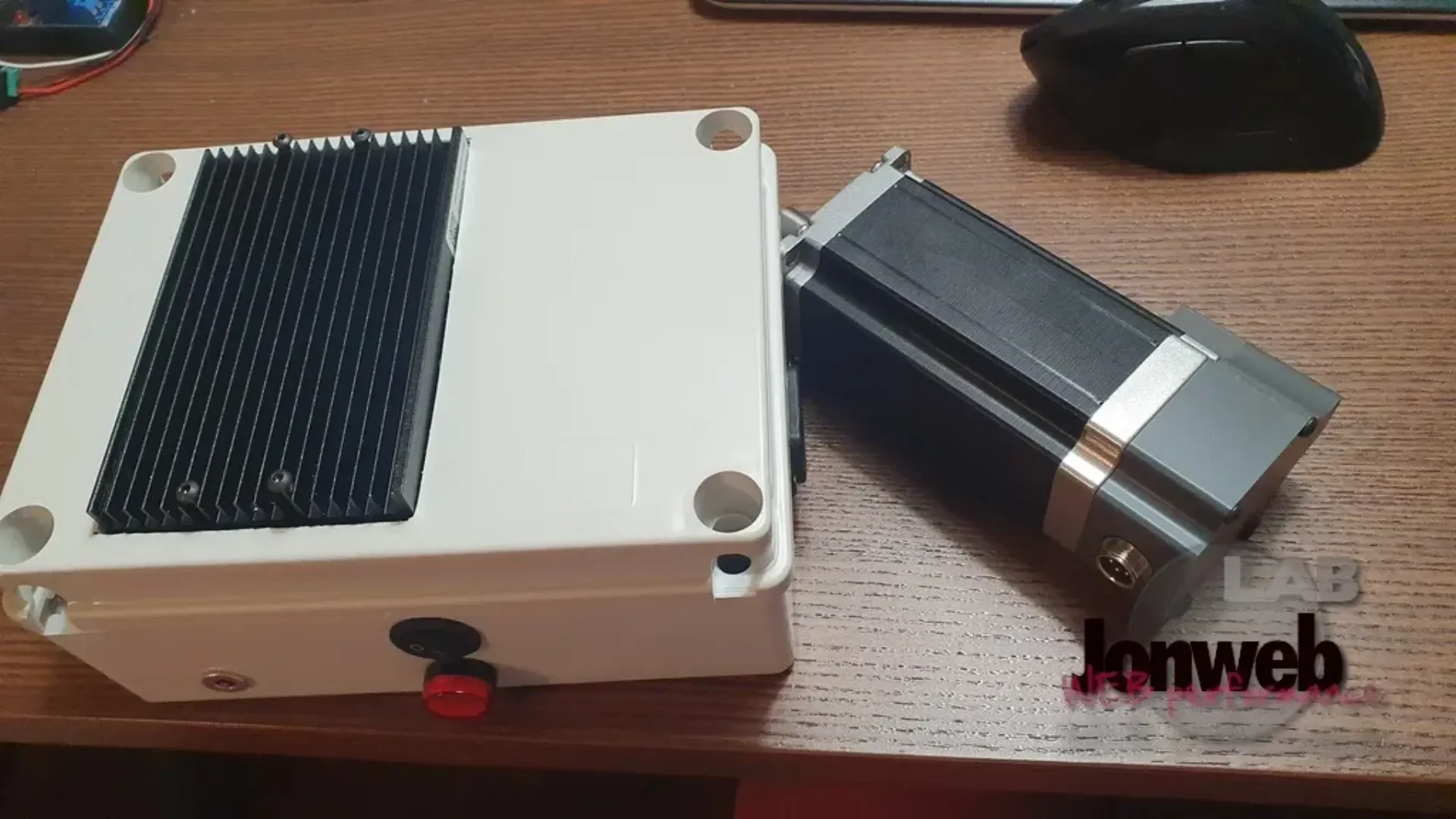

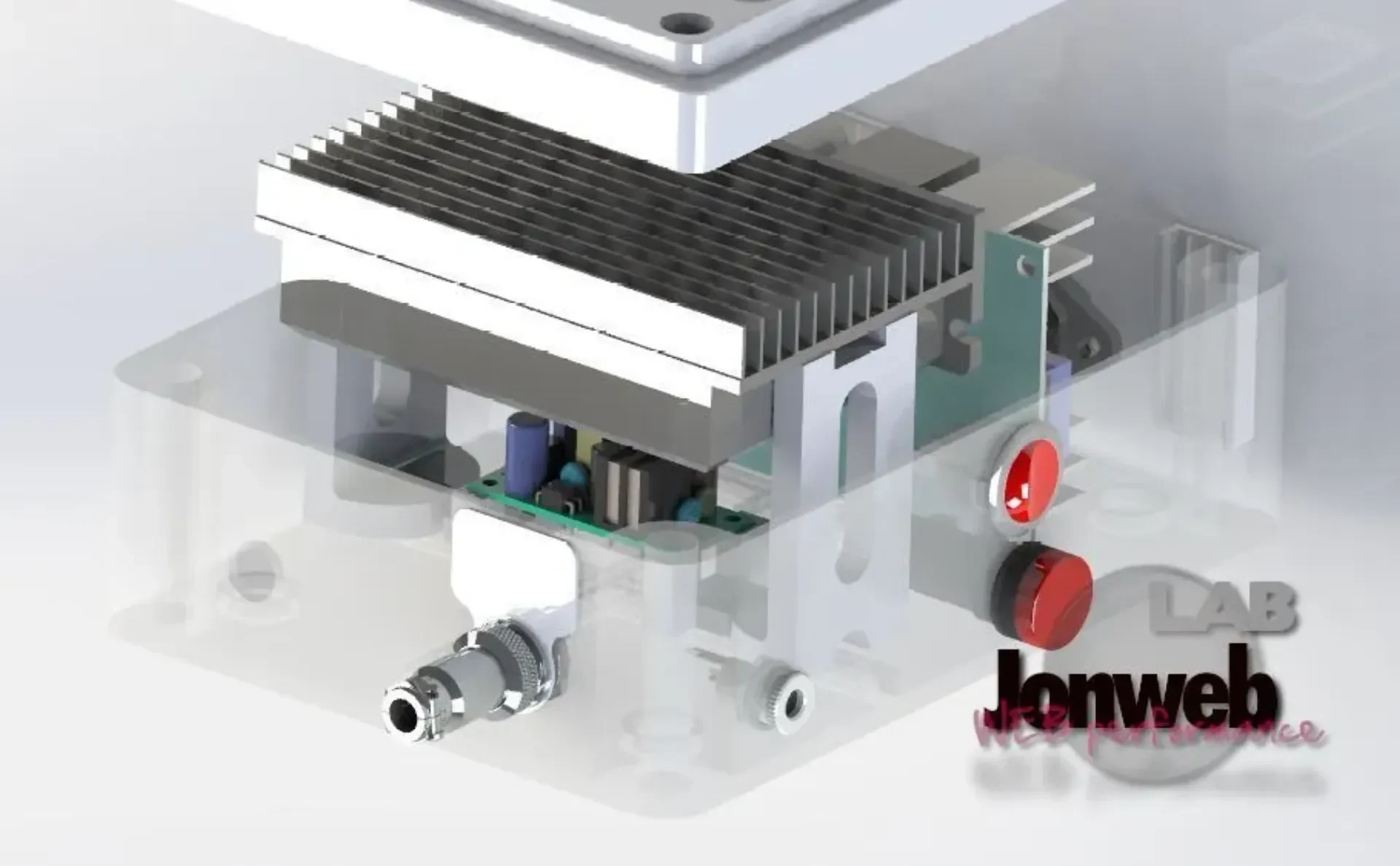

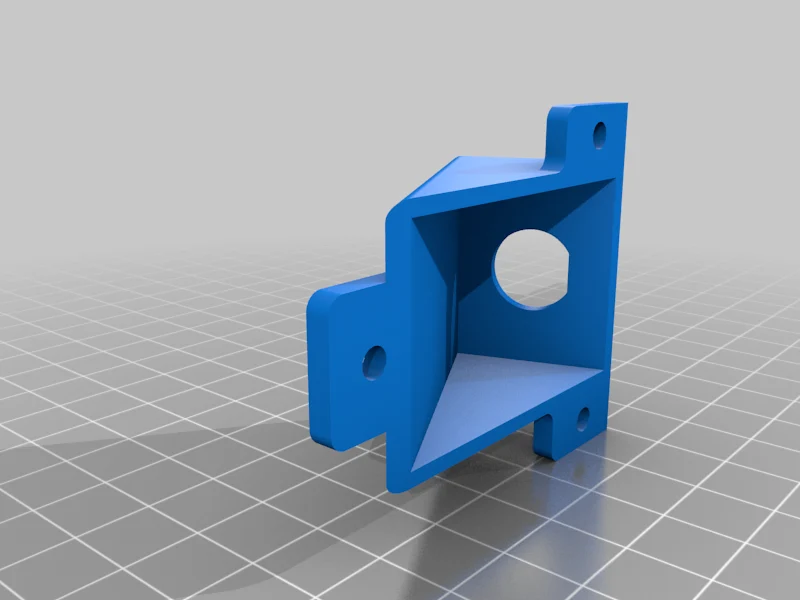

Что касается распределительной коробки блока питания, то лучше купить ее (200х140х80) и разрезать, чтобы разместить блок питания 36В для драйвера и блок питания 9В для Arduino nano. Коробку необходимо разрезать, чтобы увидеть радиатор охлаждения драйвера, пару переключателей и 60-мм вен��илятор. Во вложении вы можете найти корпус вентилятора и несколько кронштейнов для размещения блока питания и драйвера.
Опубликованные детали подходят для следующих компонентов, но я не могу гарантировать необходимость внесения незначительных изменений!
-PS2 Джойстик Джойстик XY Двухосевой джойстик Коммутационный модуль для Arduino
-SMPLG06-09 — Плата модуля изолированного импульсного источника питания переменного и постоянного тока от 220 В до 9 В
-НЕМА 23 — 3НМ 4.2А
-WXDC2416 — AC-DC — 36 В, 5 А, 180 Вт, 50/60 Гц, AC-DC
-DM556T 1,8-5,6А 20-50В постоянного тока
-GX12 5-контактный
-Водонепроницаемая кнопка мгновенного действия из нержавеющей стали, кнопка включения и выключения, 12 мм, 2 А, 12 В/24 В/125 В/250 В (высокая высота напора)
Но вопрос… что это! если вы хотите понять проект, напишите в Google ELS или электронный ходовой винт, есть много замечательных и профессиональных ребят, которые сделали такую систему, в данный момент я печатаю корпус и покупаю компоненты, конечно, я сделал тысячу чертежей, чтобы подогнать такой проект для моего станка, но все файлы подходят для всех.
Большое спасибо двум итальянцам @McMax и @sbinf74 за эскиз Arduino ELS или за вдохновение и поддержку.
Файлы stl, включенные в этот пост, относятся только к HMI и распределительной коробке, файл LESTO SINTILLA находится по следующей ссылке:
Что касается обложки Nema, проверьте ее здесь https://www.thingiverse.com/thing:5234022,
информацию о соединении NEMA с LESTO SCINTILLA опубликованы здесь https://www.thingiverse.com/thing:4863684.
Пожалуйста, не стесняйтесь пожертвовать мне кофе, если мой проект вам понравится!
Спасибо и с уважением
С уважением
Джонвеб
Настройки печати
Принтер:
Артиллерия X1
Плоты:
Нет
Поддерживает:
Нет
Разрешение:
0,16
Заполнение:
40%
Нить:
Гитех НОАК
Серый
