Настольная/настольная подставка для плат Nucleo-64 и Nucl...

Мне очень нравятся платы Nucleo-64 и Nucleo-144. Они оснащены 32-битными процессорами Cortex-M, поддерживаются широким спектром сред разработки (gcc, mbed и т. д.), а благодаря набору разъемов, совместимому с Arduino, с ними можно использовать многие шилды Arduino.

Единственным недостатком является то, что контакты на плате могут быть закорочены предметами на вашем столе, если вы не будете осторожны. У этих плат нет «ножек» или чего-либо еще, что удерживало бы их от земли, так сказать, и пару раз это приводило меня к «отладке» проблем, которые заключались в простом отрезании вывода компонента, удерживающем заземленную сигнальную линию.

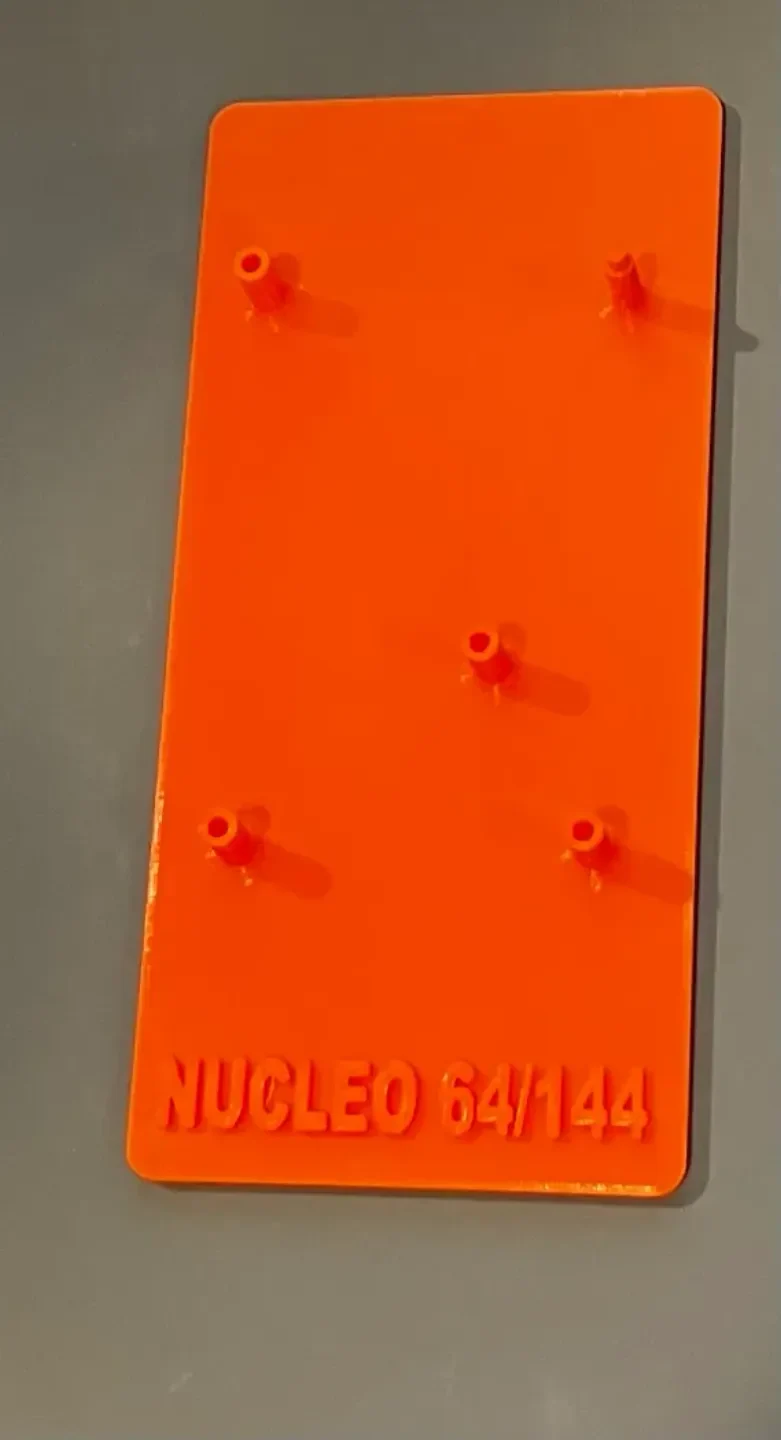

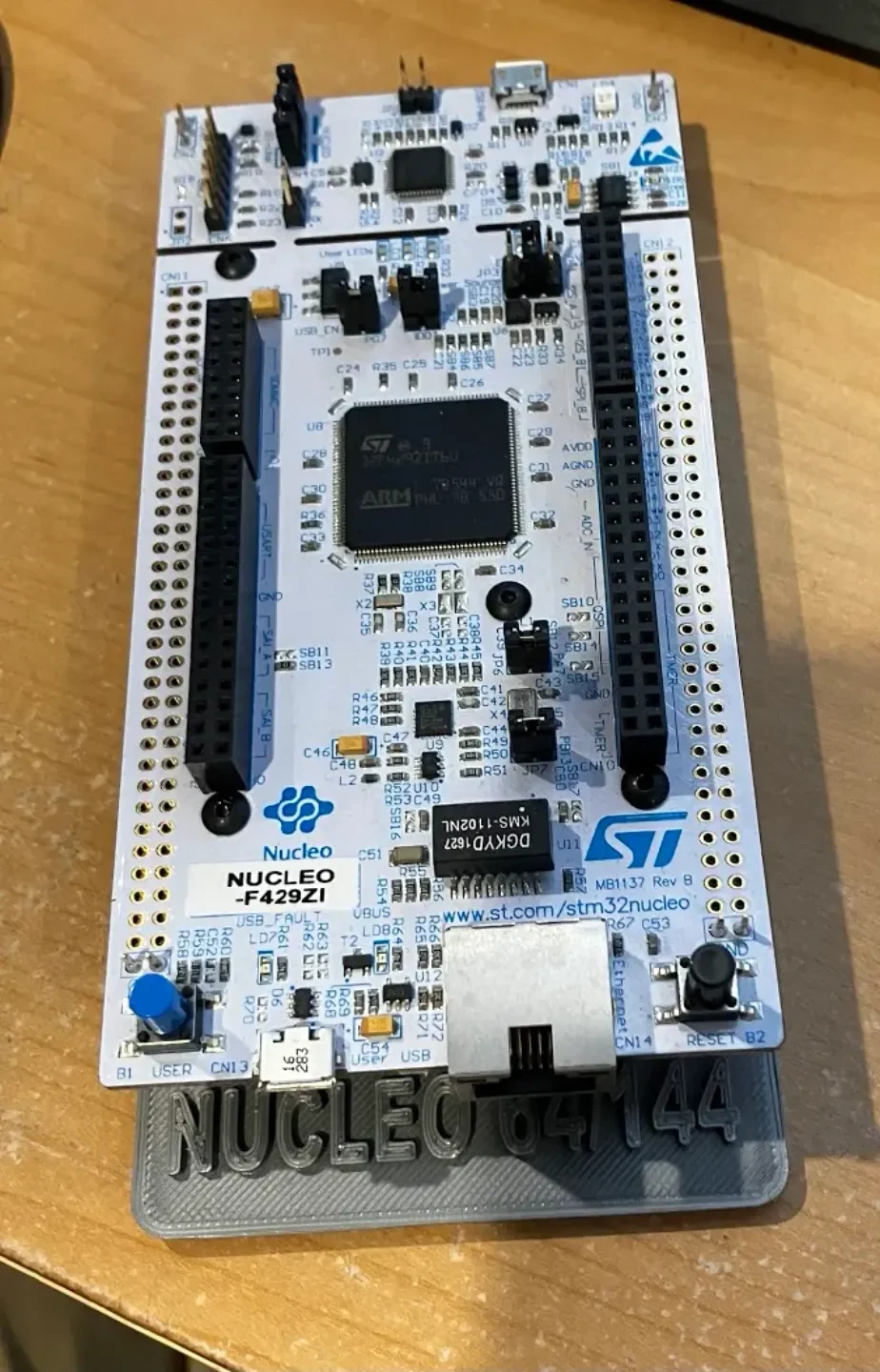

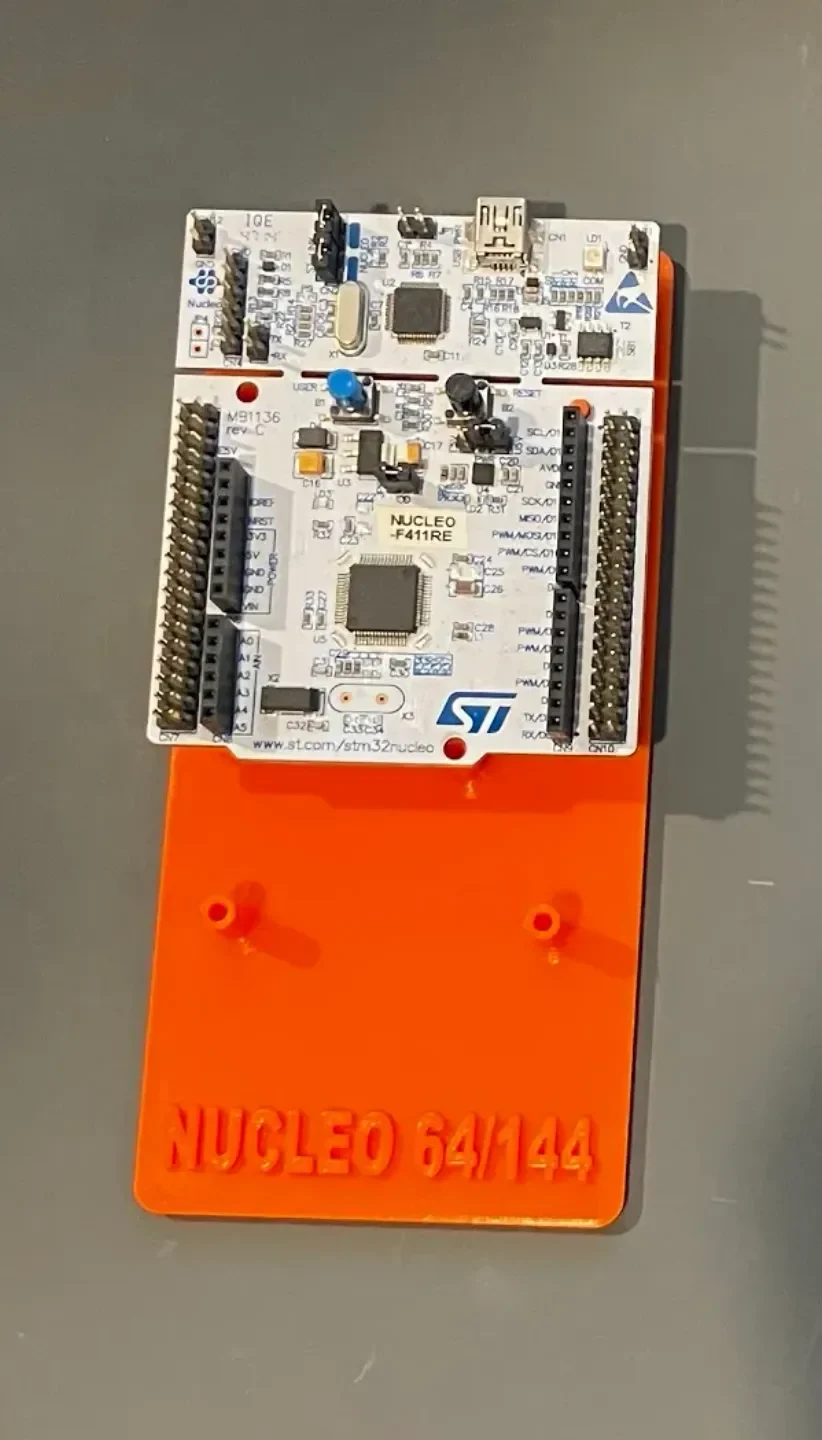

На плате есть «монтажные» отверстия, но они расположены в странных местах (вероятно, там, где они подходят), но оказывается, что и Nucleo -64, и -144 имеют по три монтажных отверстия, поэтому одно приспособление будет удерживать любую версию платы. Компромисс в том, что вы получаете больший выступ, когда кладете доску -64 на держатель, но с этим, безусловно, можно справиться.

Лучше всего печатать это из PLA, так как он не должен быть таким прочным, а такие материалы, как ABS, действительно хотят скручиваться с печатной платформы, когда вы печатаете большие плоские области.

Обратите внимание, что на одной из опор торчит штифт, поэтому, когда вы вставите его в правильное отверстие на плате Nucleo, вы сможете вращать плату до тех пор, пока другие отверстия не совпадут.

Отверстия на концах стойки рассчитаны на винты M3 или № 4-40. Они сами врезаются в пластик и, если вы будете осторожны и не затягиваете их слишком сильно, будут держаться очень надежно.

Еще одна особенность заключается в том, что вы можете использовать двусторонний скотч, чтобы прикрепить это крепление к внутренней части корпуса, и вуаля! у вас есть надежный способ предотвратить перемещение платы внутри!
