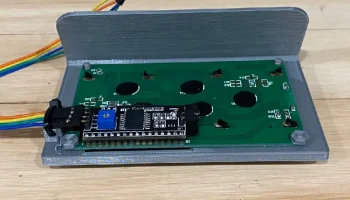

4-строчная подставка для ЖК-дисплея............

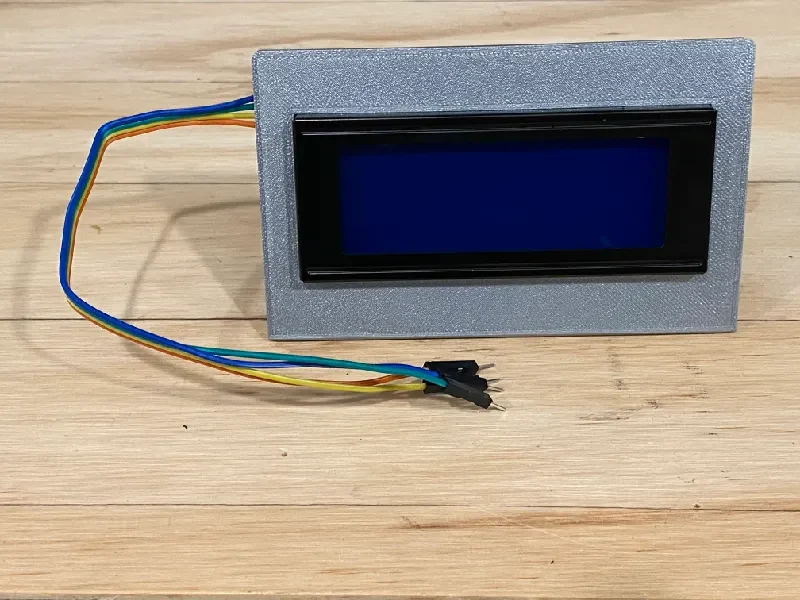

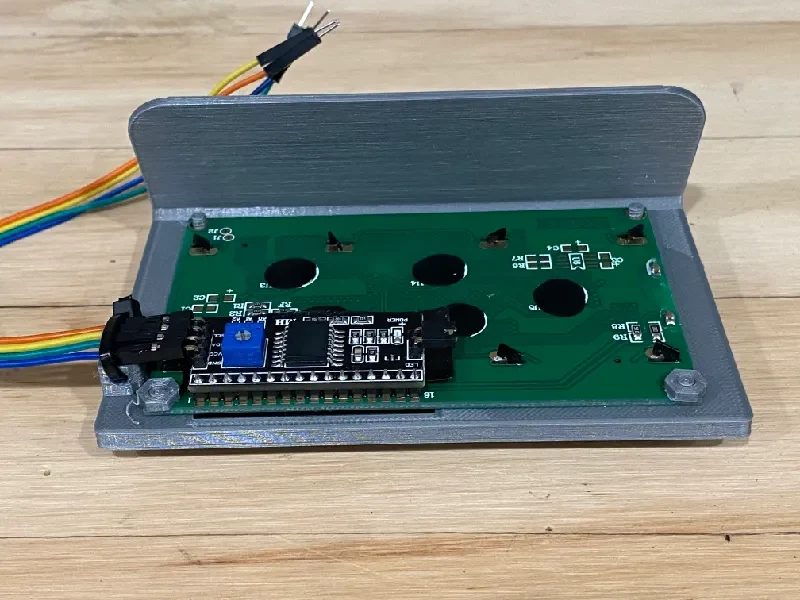

Простая настольная подставка для обычного 4-строчного ЖК-дисплея (4x20). Включает способ присоединения проводов к разъему на плате I2C, установленной на задней части дисплея. Дисплей крепится четырьмя резьбовыми креплениями №6-32. Я включил распечатку порожка № 6-32 на случай, если у вас его не окажется.

Подставка отлично помогает предотвратить случайное повреждение (например, замыкание), когда вы создаете прототип; также по большей части держит пальцы подальше от печатной платы.

Распечатать инструкции
Категория: Настройки печати электроники

Производитель принтера: Prusa

Принтер: И3 МК3С

Плоты: Нет

Поддерживает: Нет

Разрешение: 0,2 мм

Заполнение: 15%

Нить: Hatchbox PLA Grey
Примечания:

Печатайте лицевой стороной вниз, чтобы получить хороший край внутреннего прямоугольника и хорошую резьбу на монтажных штифтах.

Распечатывать гайки необязательно, я обнаружил, что плата плотно прилегает к 4 контактам. Орехи действительно помогают; Я обнаружил, что просто установка 2 работает нормально.

Как я это разработал

Разработано в Fusion 360

Я разработал это в Fusion 360. Я основал свой дизайн на оригинальной плате. Вот размеры, которые я использовал:

https://www.buydisplay.com/small-size-lcd-screen-20x4-arduino-connection-hd44780-i2c-character
