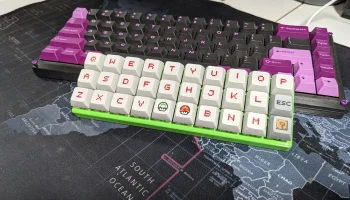

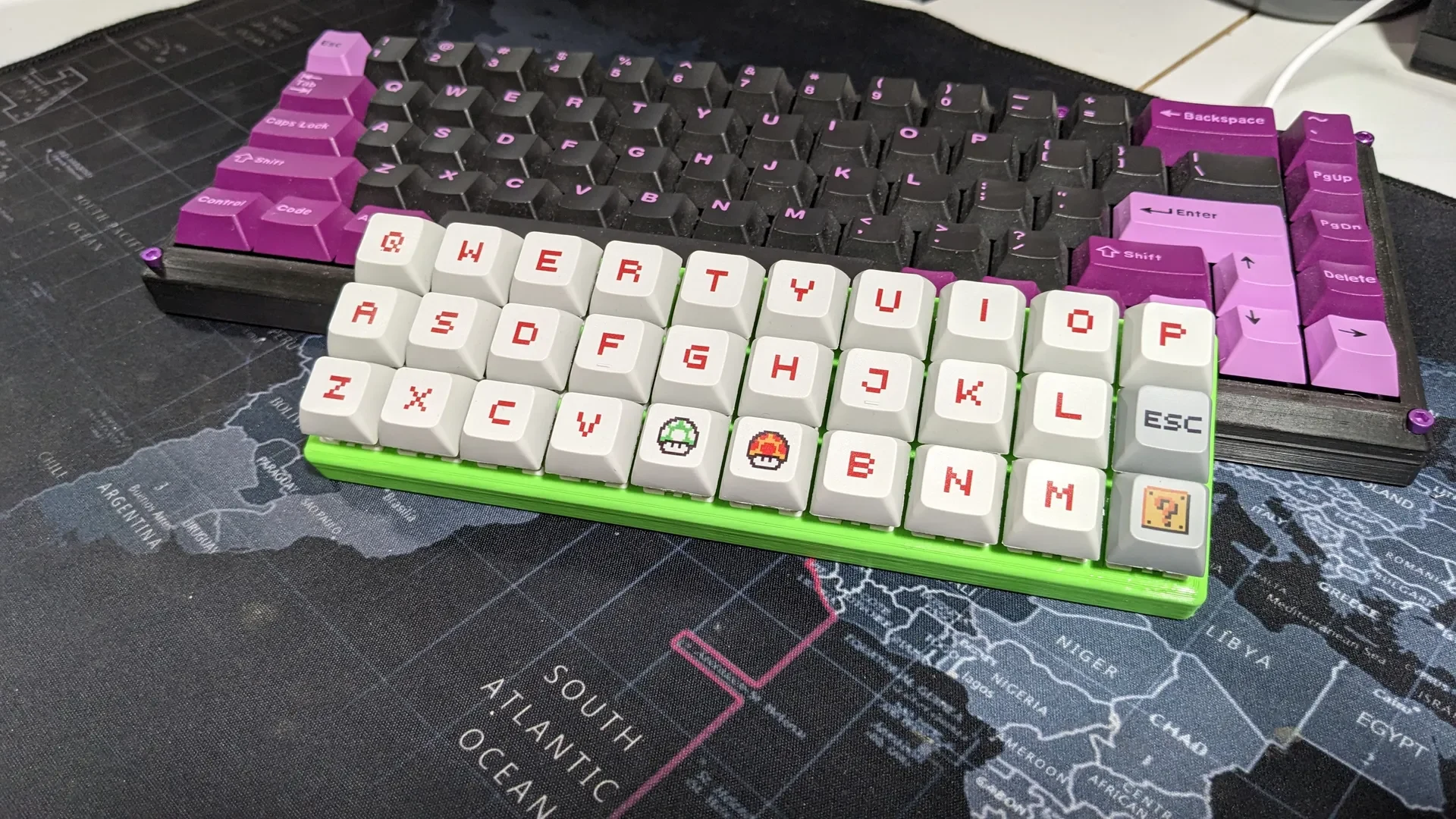

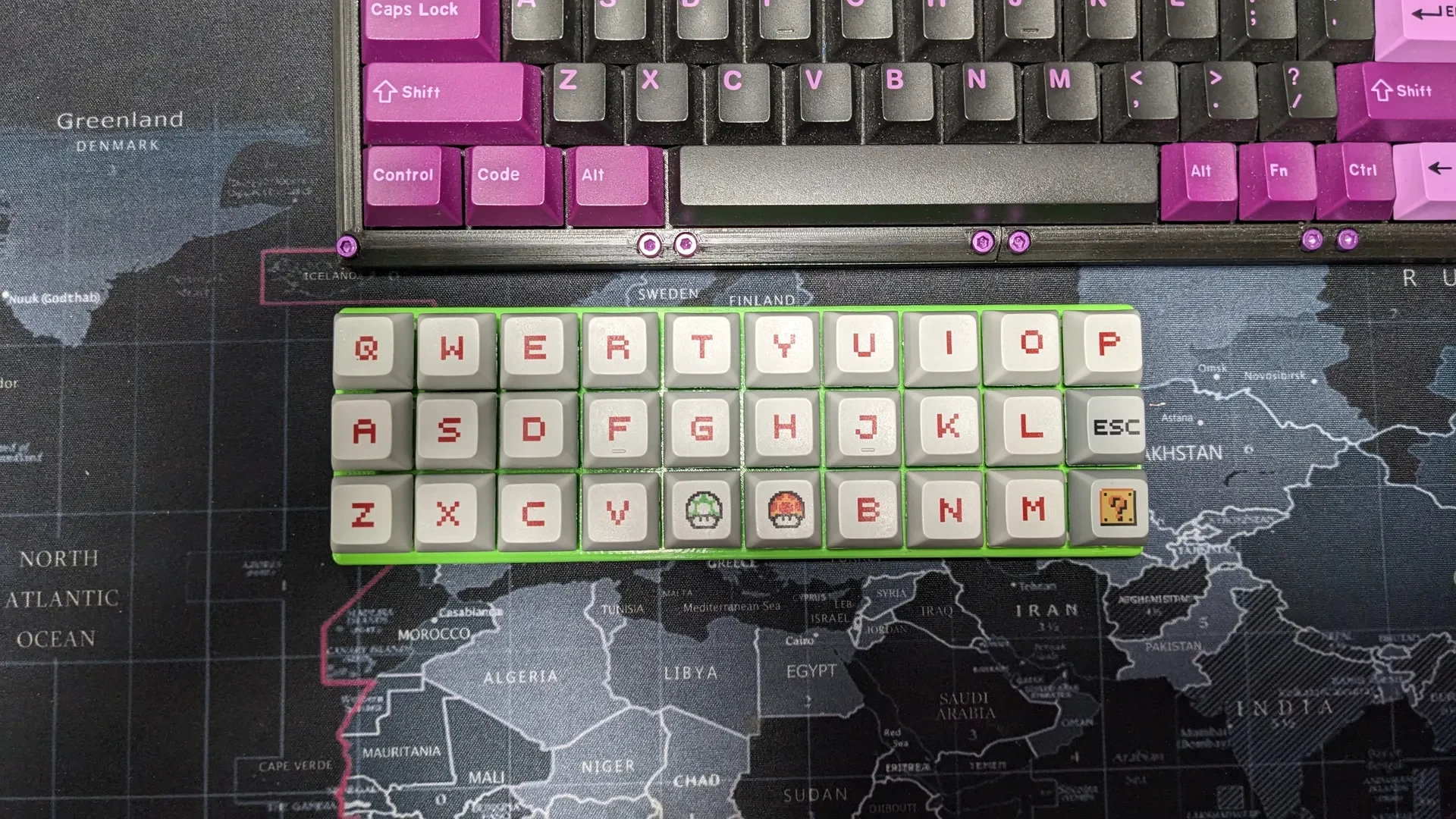

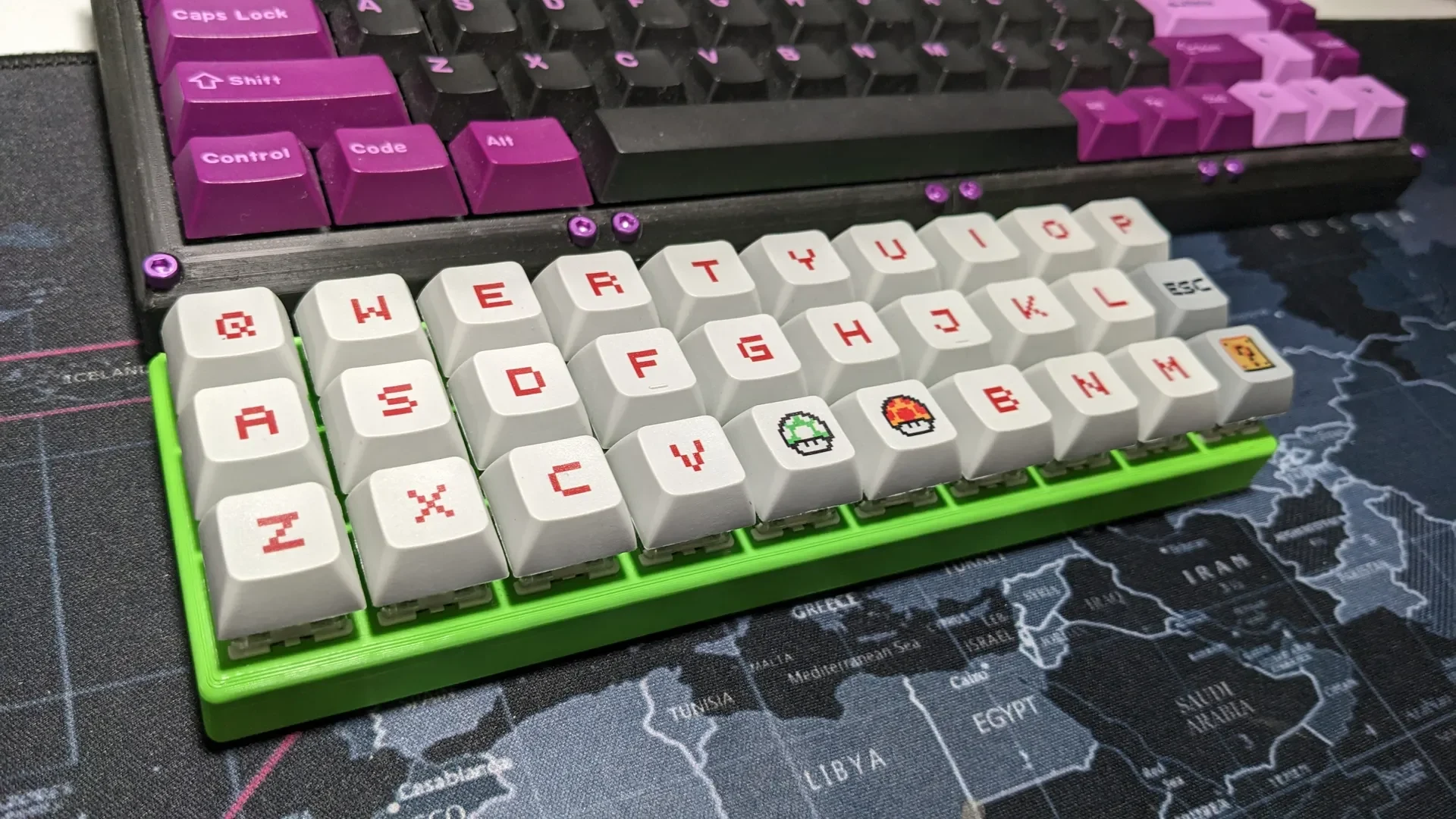

Gherkin — очень маленькая клавиатура. Имея всего 30 клавиш, он предлагает сжатую ортолинейную раскладку, содержащую все альфа-клавиши. Клавиши в нижнем ряду при удерживании переключаются на другие слои. Оригинальная клавиатура Gherkin — это проект, созданный 40percent.club.

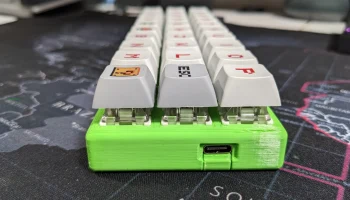

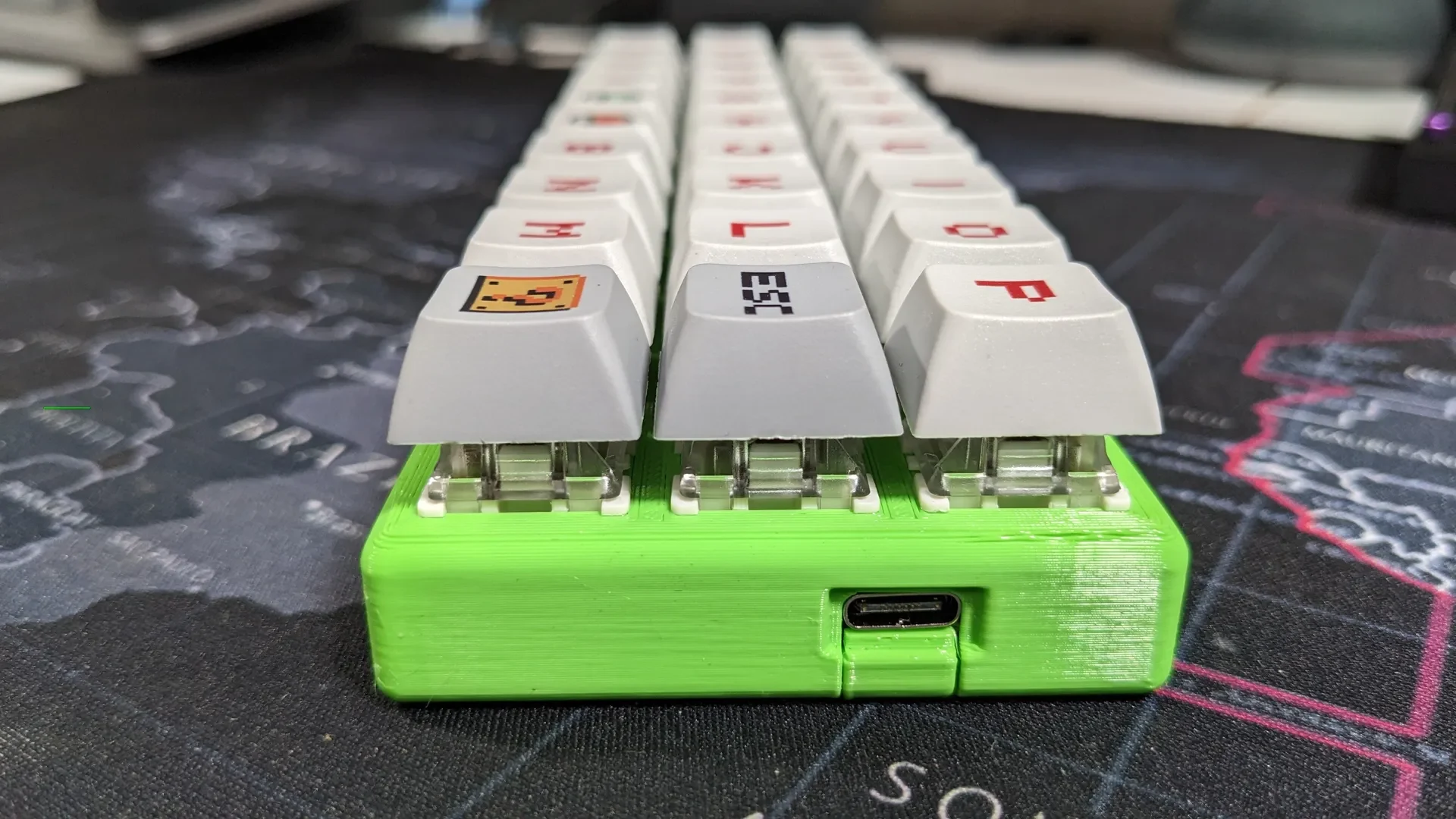

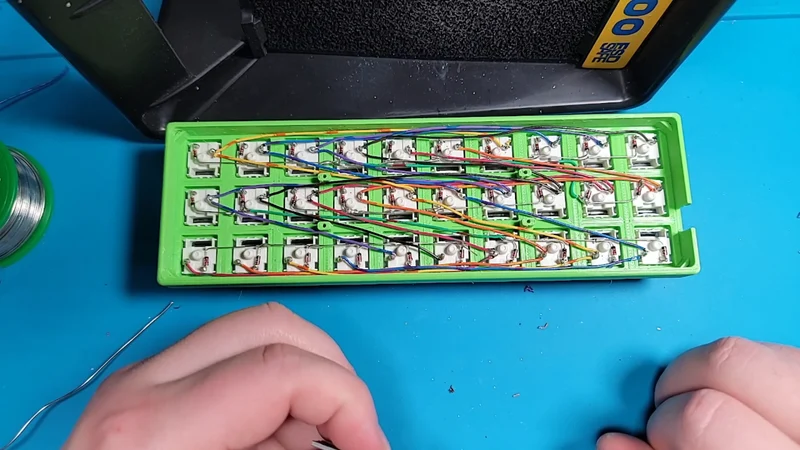

Эта модель представляет собой версию с ручным подключением, работающую на микроклоне Arduino Pro Type C. В клавиатуре использу��тся прошивка QMK. Необычная схема подключения позволяет этой версии, собранной вручную, использовать ту же прошивку, что и оригинальная печатная плата Gherkin.

Хотя макет Gherkin может быть немного мал для использования в качестве ежедневного драйвера, этот проект также может стать очень компактным макропланшетом.

Если вам нравятся мои проекты 3D-печати, посетите мой канал на YouTube: https://www.youtube.com/channel/UCXW1sEaYd6PDu7BbIJEuKRg

Вам понадобится:

30 механических переключателей клавиатуры.

30 диодов 1N4148

30 клавишных колпачков

1 микроклон Arduino Pro Type-C

4 винта M2 8 мм (для ноутбуков винты отлично подойдут)

Припой и провод, я использовал 24 AWG.
