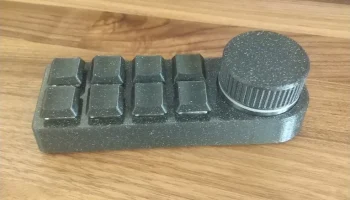

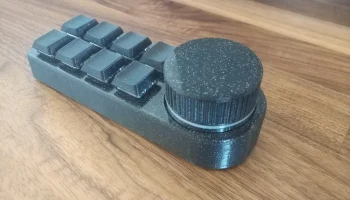

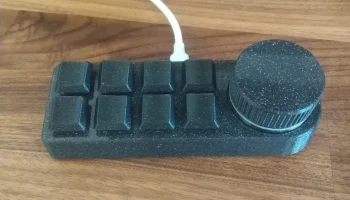

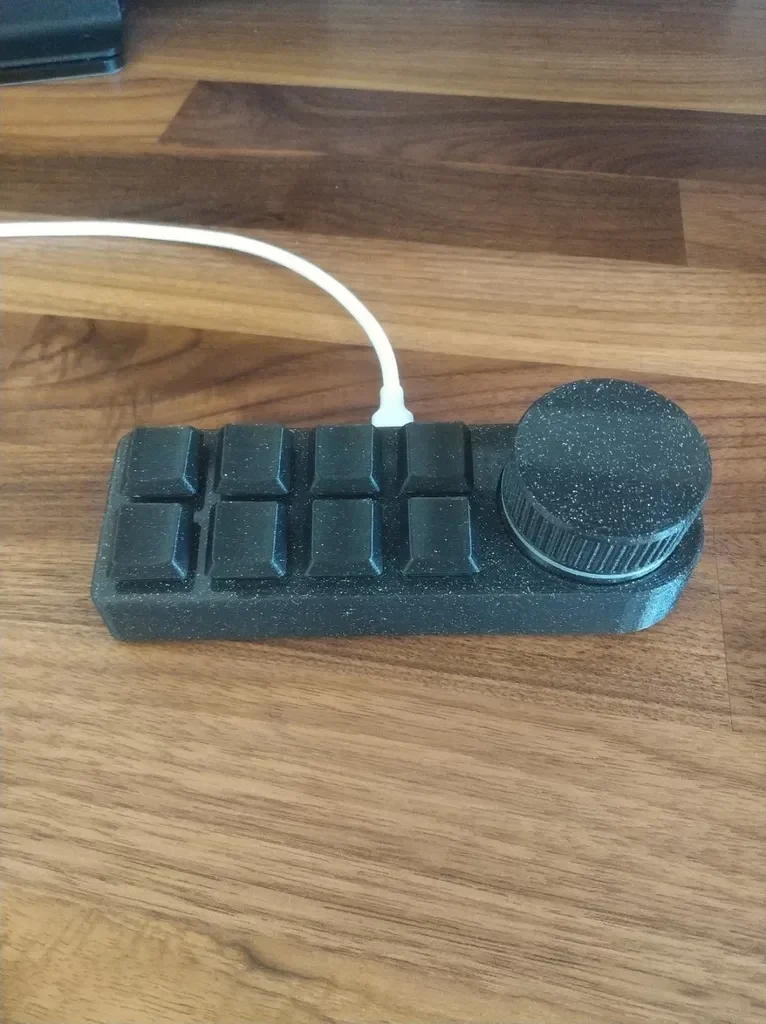

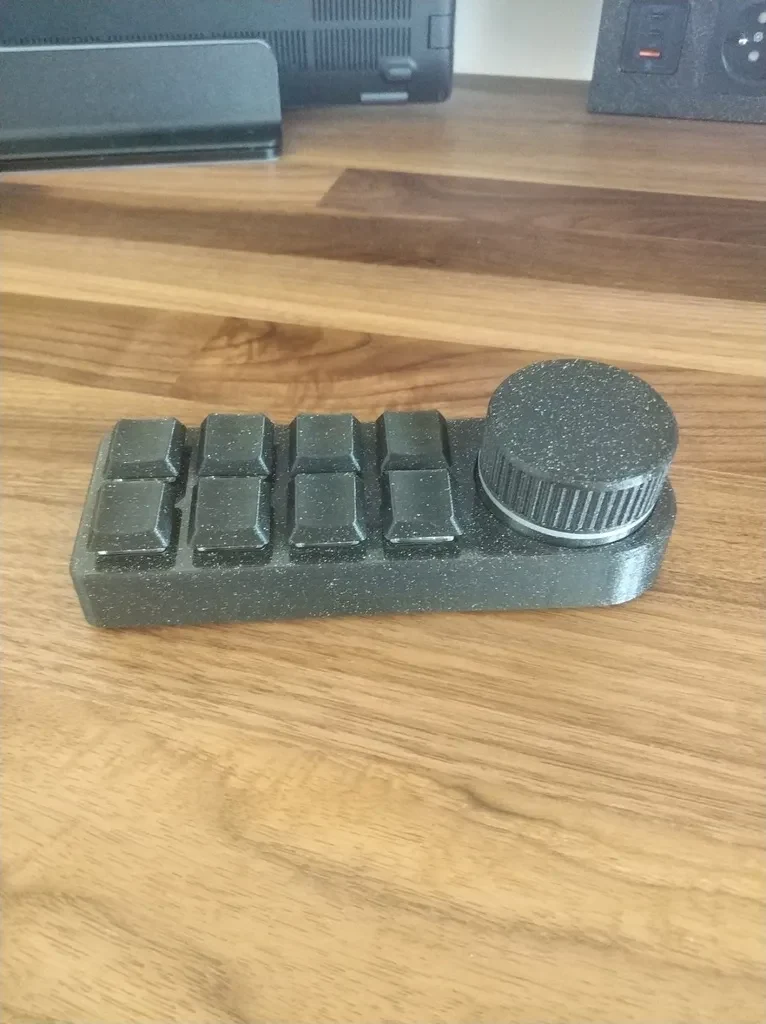

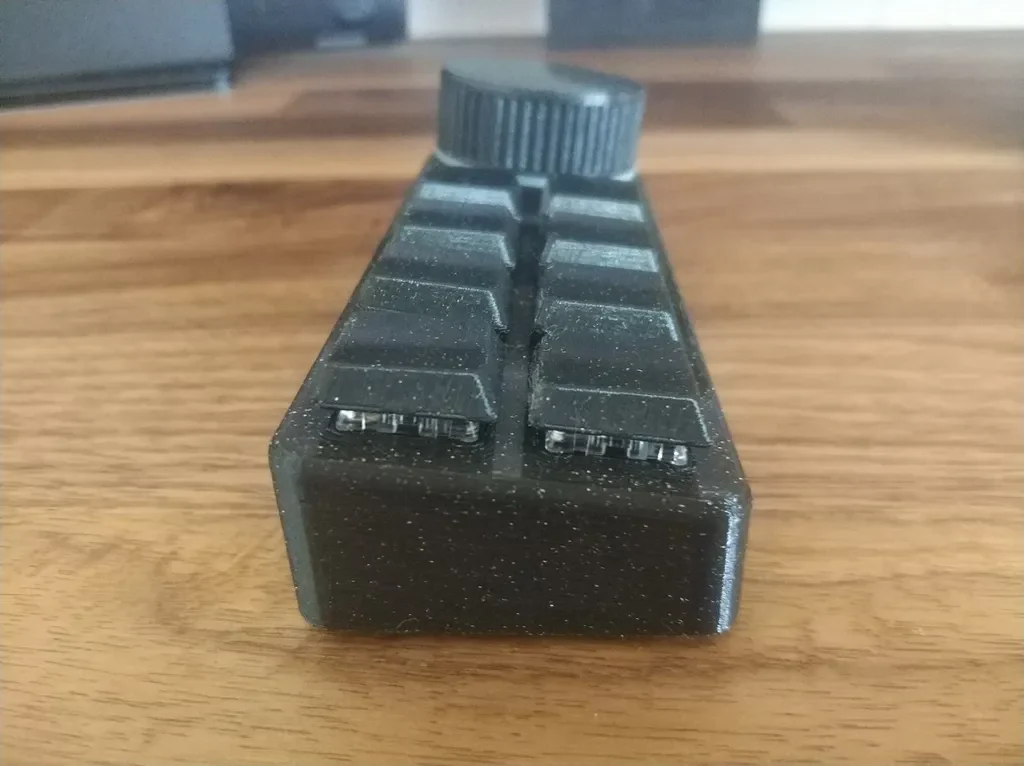

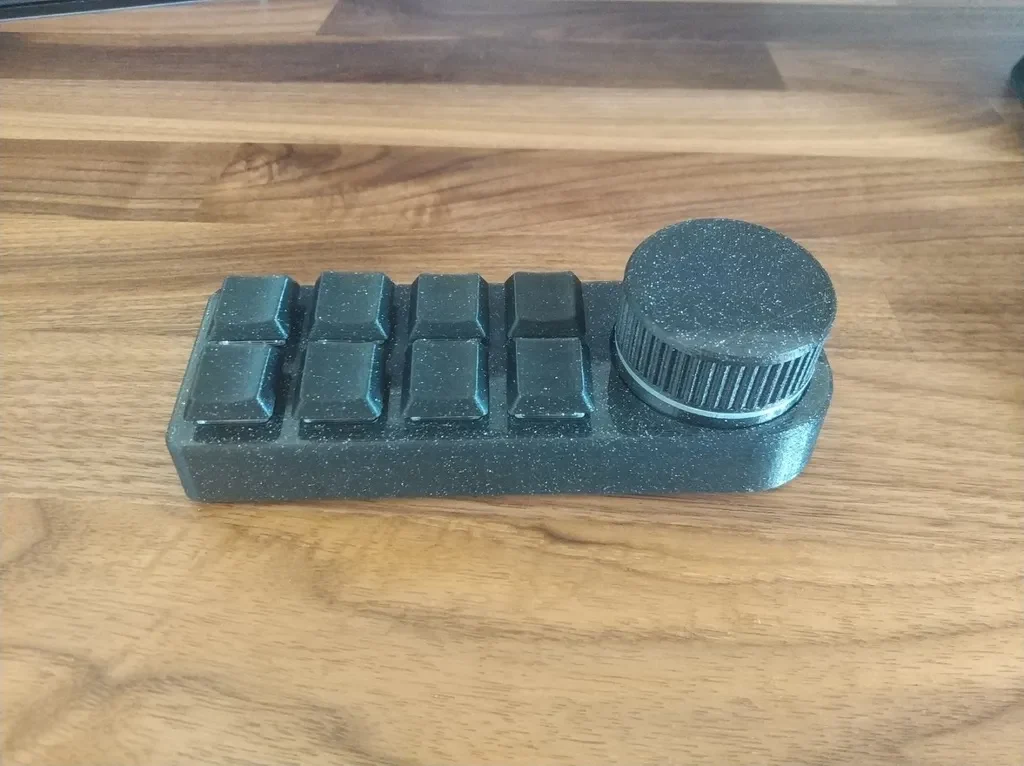

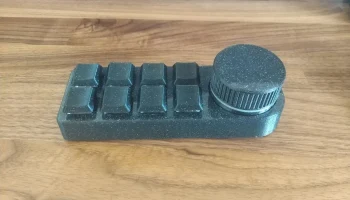

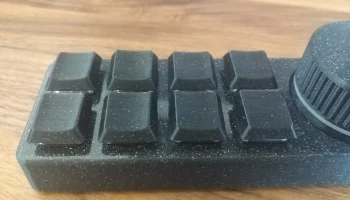

Макроклавиатура с кодировщиком

Arduino и пр.

Источник:

www.printables.com

Если мои вещи вам пригодились, вы можете купить мне чашечку кофе: http://paypal.me/marcuss24

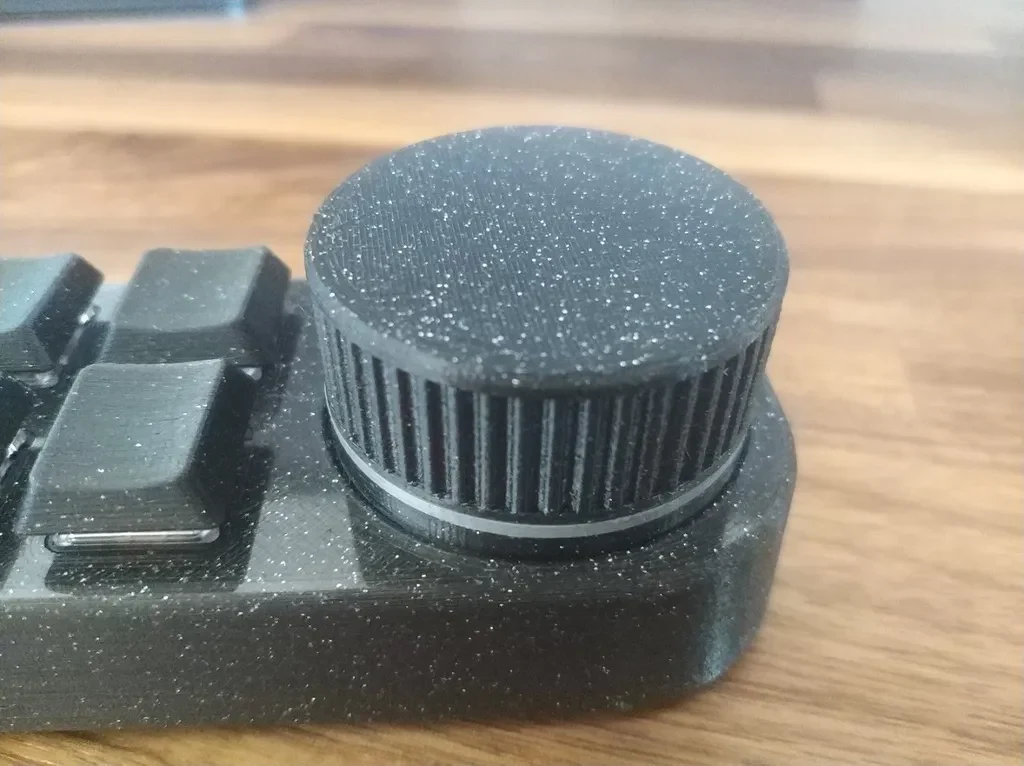

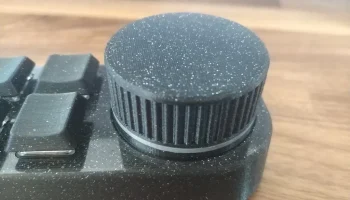

Существует две версии Knob: первая цельная, а вторая разделена на 3 части. Их необходимо склеить. Многосекционная ручка подготовлена для светодиодной подсветки энкодера. Средняя часть должна быть напечатана из прозрачной нити, я предлагаю использовать прозрачный ПММА.

Нео��ходимые детали:

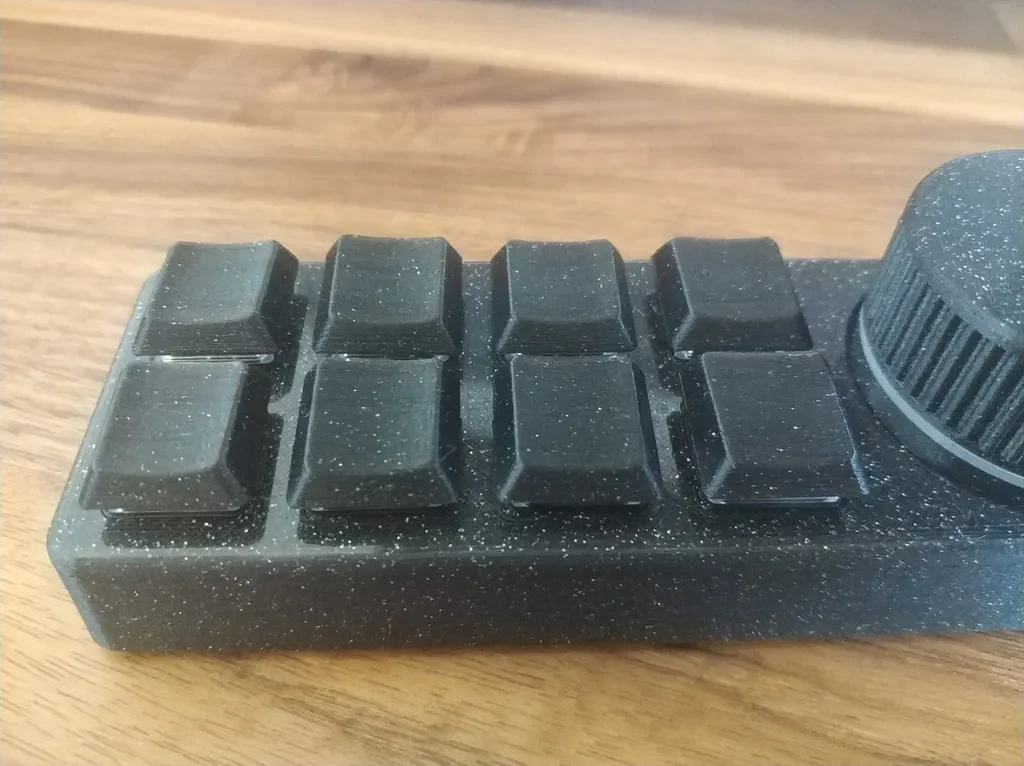

8 шт. Kailh 1350 — низкопрофильный переключатель
1 шт. Arduino Pro Микро

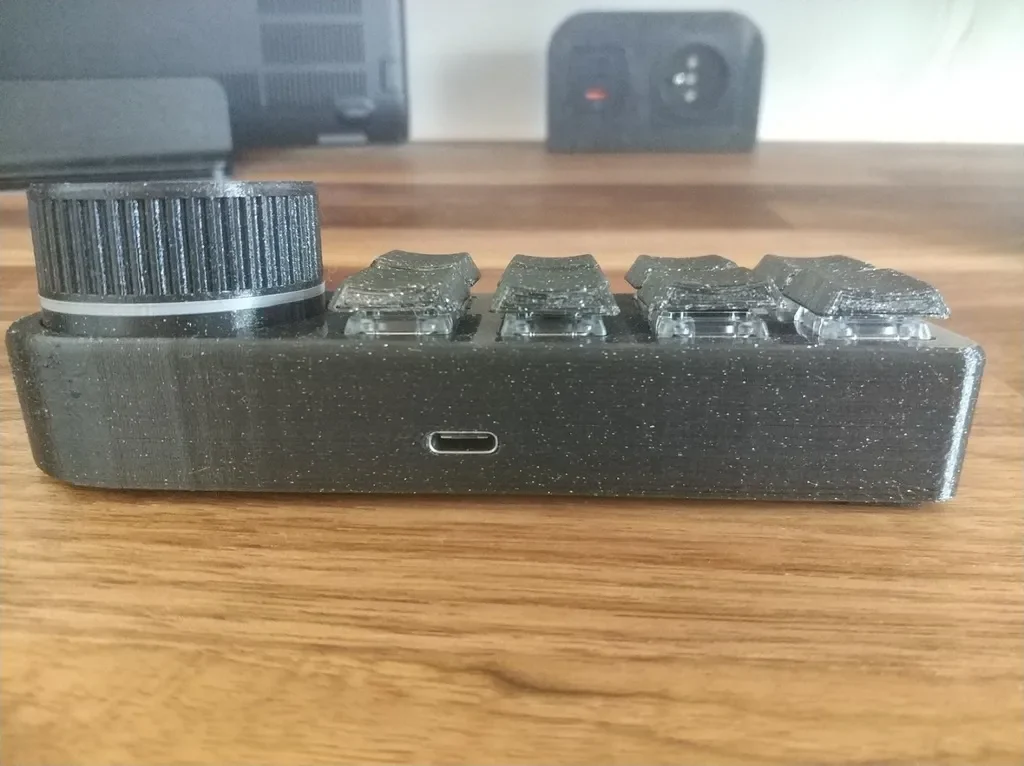

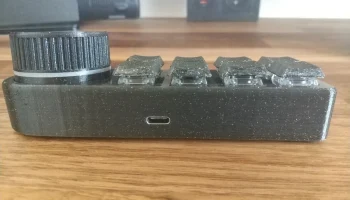

1 шт. гнездовой разъем USB C на печатной плате
1 шт. разъем micro USB «папа»
1 шт. поворотный энкодер KY-040
5шт термофиксирующие вставки толщиной 3 мм (для задней крышки)
5 винтов M3 x 8 мм с плоской головкой (для задней крышки)
2 винта 2,5 x 6 мм (для энкодера)
провода

Колпачки клавиш можно напечатать на 3D-принтере, их сделал Стефан Парк и загрузил на сайт GrabCAD: https://grabcad.com/library/kailh-lp-choc-pc-keycap-1

Дополнительные детали — для светодиодной RGB-подсветки:

12 светодиодов W2812 2020 (по 1 на каждую клавишу и 4 на энкодер)
Резистор 470 Ом (1 шт.) (между контактом управления светодиодом Arduino и контактом данных/сигнала светодиода)

Он был разработан для плотного прилегания, поэтому ваш принтер необходимо откалибровать, иначе переключатели не подойдут.

Настройки печати

Бренд принтера:

ТЕВО

Принтер:

Тарантул

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,1 — 0,2
