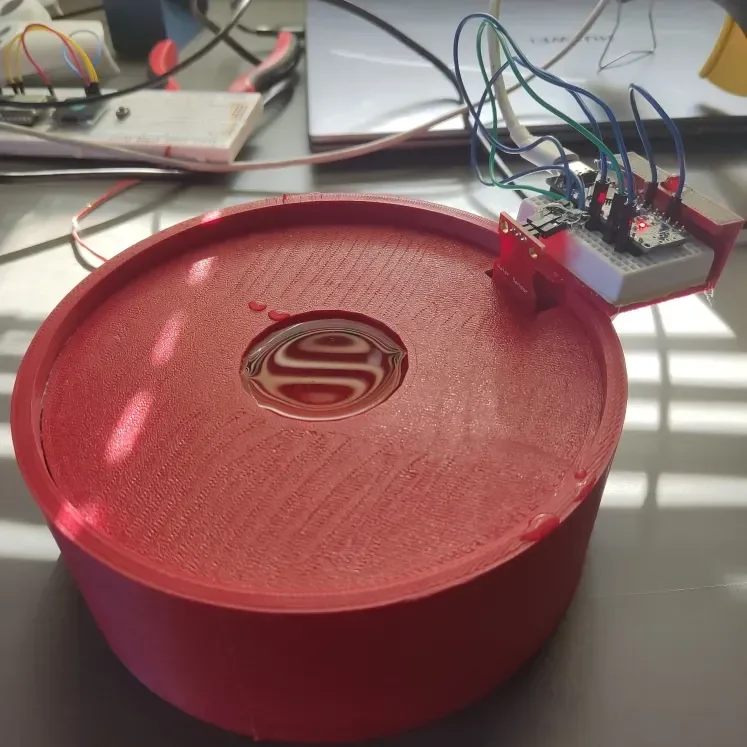

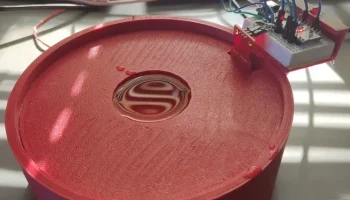

SMART BOWL БЕЗ ПРОЛИВОВ

Эта инновационная миска для собаки, напечатанная на 3D-принтере, создана для того, чтобы поддерживать чистоту и порядок в зоне кормления вашего пушистого друга, предотвращая проливание воды или еды, даже когда ваша собака взволнована или быстро ест/пьет. Чаша также включает в себя дополнительную функцию: индикатор низкого уровня воды, который питается от чипа Arduino, и датчика уровня воды. Этот компонент можно легко интегрировать в конструкцию, чтобы он уведомлял вас, когда вода заканчивается, и ваш питомец никогда не испытывает жажды.

Для владельцев домашних животных, которые предпочитают более продвинутое решение, индикатор на базе Arduino предлагает технологичный способ контролировать уровень воды, а те, кто предпочитает более простую конструкцию, могут использовать миску без него. Изящный и функциональный дизайн чаши идеально подходит для того, чтобы обеспечить беспрепятственный и эффективный прием пищи.

ФУНКЦИИ
Предотвратите разлив воды.
Укажите, когда вода в чаше близка к концу.

ОБОРУДОВАНИЕ, которое ВАМ ПОТРЕБУЕТСЯ
1x Ардуино Нано
1x мини-макет
1x датчик уровня воды
1x цветной светодиодный светильник
1x резистор 220 Ом
1x перемычка «папа-папа»
3 перемычки «папа-мама»
НОАК
Горячий клеевой пистолет и клей
Силикон для

НАСТРОЙКИ ПЕЧАТИ
<25% заполнения крышки
20% заполнение держателя
15% наполнение чаши

ПОЧЕМУ Я СДЕЛАЛ ЭТУ МОДЕЛЬ

Если вы владелец домашнего животного и у вас проблемы с разливом воды в месте, где пьет ваш пушистый друг, эта модель может значительно сократить расходы. В конечном итоге это может сэкономить вам более 50 долларов.

Кроме того, мне очень нужен лучший 3D-принтер, потому что у меня дешевый китайский клон Ender, который часто ломается и имеет ужасное качество печати. Именно поэтому любая поддержка будет оценена по достоинству.

ДОПОЛНИТЕЛЬНЫЕ СОВЕТЫ
Прежде чем использовать чашу, убедитесь, что она водонепроницаема (я поняла это с плохой стороны).
Убедитесь, что положение крепления держателя идеальное, чтобы крышка не застряла при движении вверх и вниз.
При заправке сначала снимите крышку, а затем налейте воду, так как есть небольшой шанс затопить его, если вылить на него воду.

СБОРКА

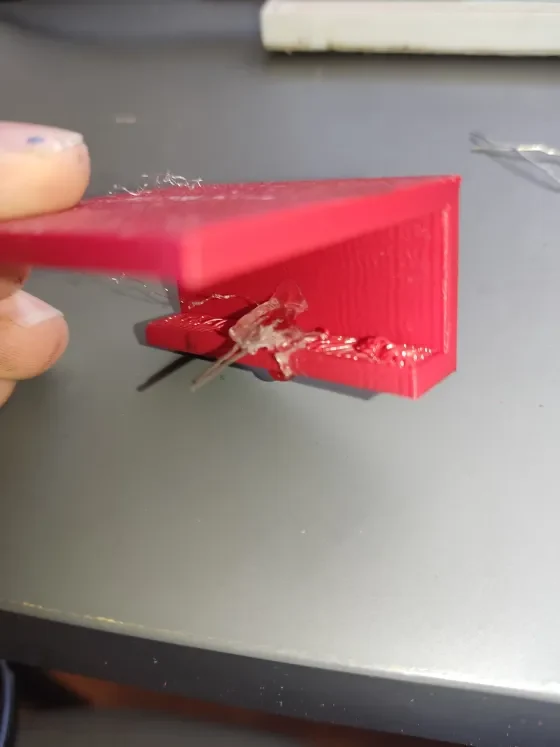

Приклейте светодиодную лампу к держателю горячим способом.

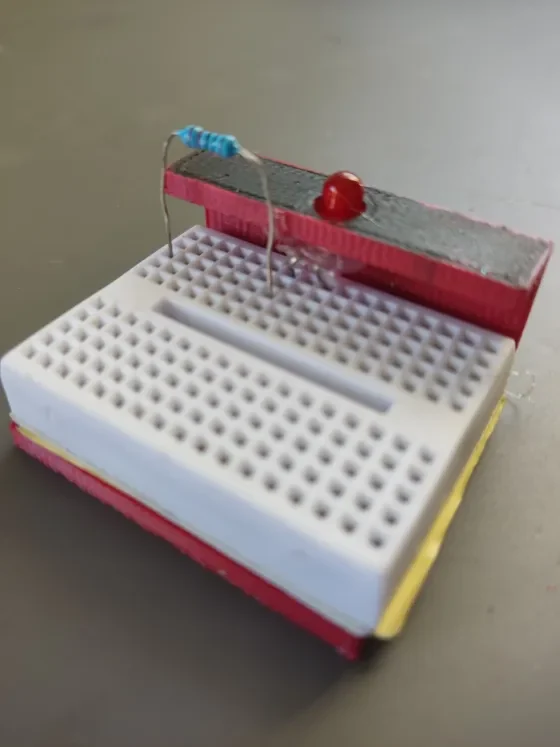

2. Прикрепите светодиод к мини-макете и добавьте резистор сопротивлением 220 Ом, который будет подключен к положительному выводу светодиода.

3. Прикрепите Arduino Nano к макетной плате и добавьте перемычку, подключенную к отрицательной ножке светодиода и заземлению на Nano. Светодиод должен иметь следующую конфигурацию контактов:

ВКК Д12
Земля Земля

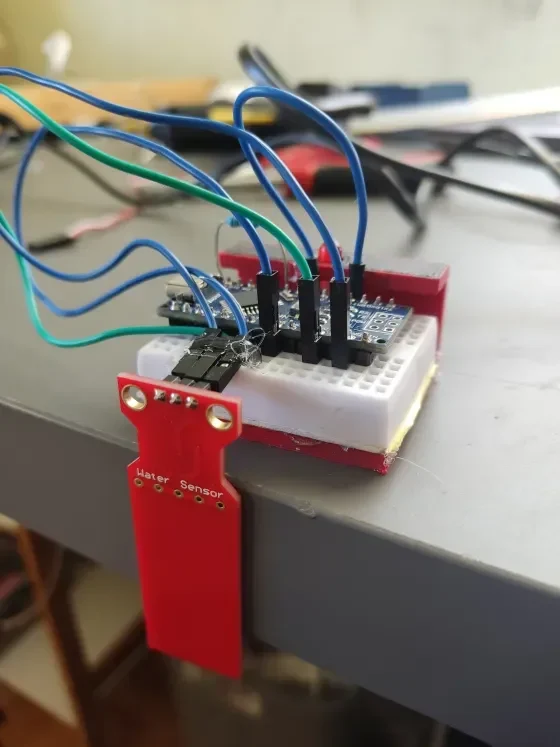

4. Подключите датчик уровня воды в этой конфигурации через гнездовые перемычки и приклейте его к макетной плате горячим способом:

СИГНАЛ ( S ) A5
ВКК ( + ) 5 В
ЗАЗЕМЛЕНИЕ ( — ) ЗАЗЕМЛЕНИЕ

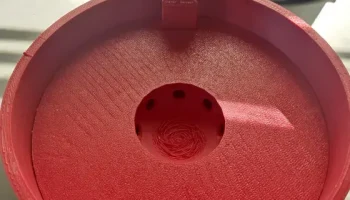

5. Если после печати основной чаши вы напечатали файл из такого материала, как PLA, который протекает, обязательно закройте все отверстия силиконом. Обычно они появляются вокруг внутреннего края дна чаши (отмеченные места на фото). Таким образом, вы предотвратите попадание воды внутрь стенок отпечатка и сделаете практически невозможным слив, тяжелую и бесполезную воду.

6. Вращайте крышку до тех пор, пока не обнаружите, в каком положении она плавно скользит при движении вверх и вниз по чаше (не забудьте установить ее в правильном положении, купол должен находиться на нижней стороне). Если вы не нашли такого положения, отшлифуйте край колпачка и повторите весь процесс, помните, не удаляйте слишком рыхлый материал, потому что это может привести к тому, что колпачок наполнится и затонет, хотя его цель требует, чтобы он плавал.

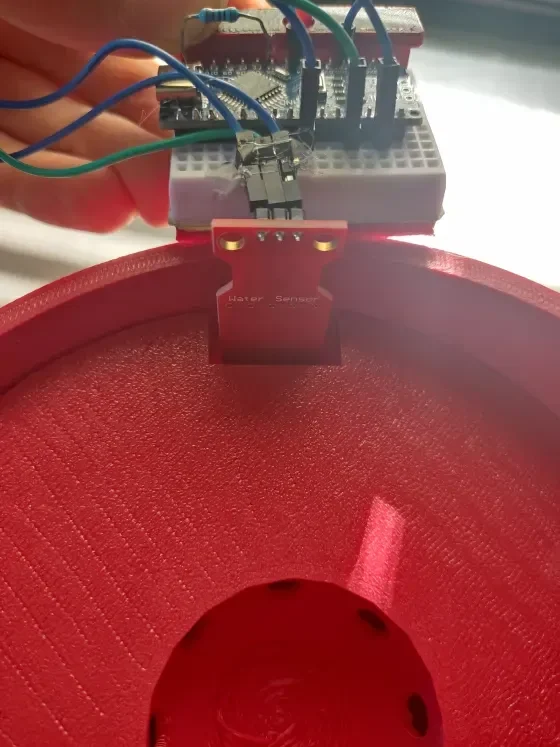

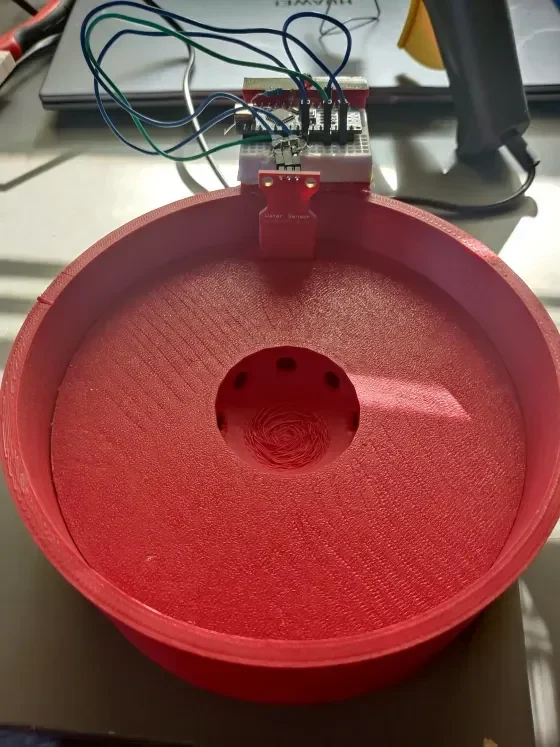

7. Разместите держатель так, чтобы датчик вошел в предназначенное для него отверстие в крышке.

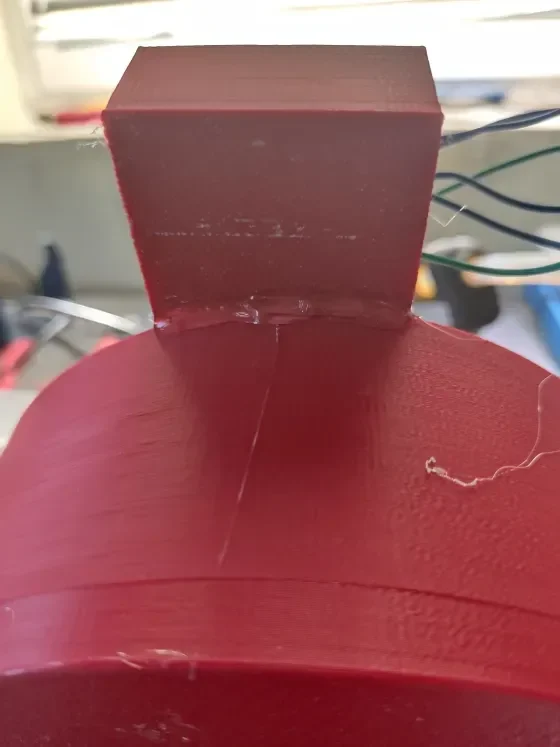

Когда вы это сделаете и будете полностью уверены, что сохраните эту ориентацию крышки, приклейте держатель к чаше горячим способом.

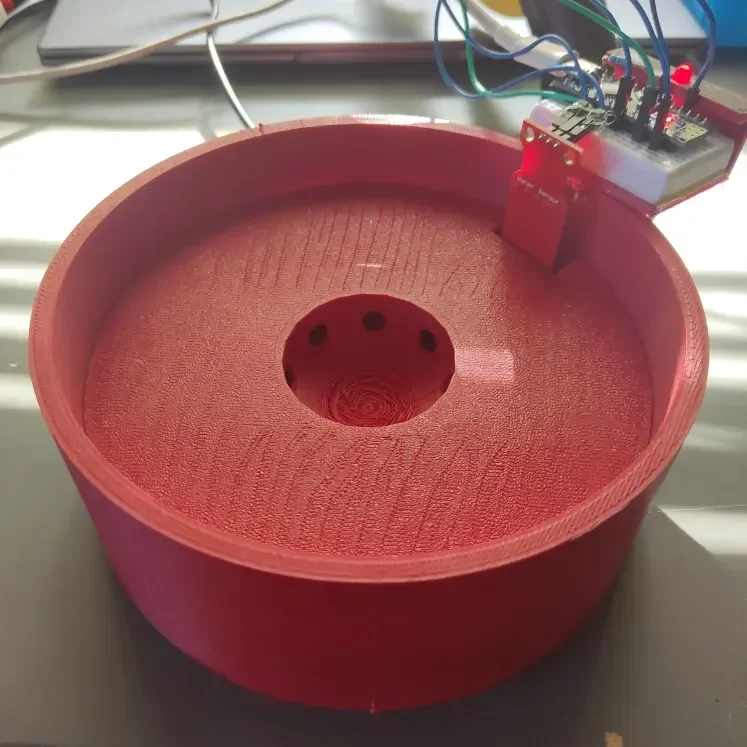

8. Наденьте крышку и в последний раз проверьте, плавно ли она поднимается и опускается. Если он подключит nano к вашему устройству, загрузите следующий код (при необходимости внесите изменения в конфигурацию контактов):

// Определить номера контактов
const int WaterLevelSensorPin = A5; // Датчик уровня воды, подключенный к A5
const intledPin = 12; // светодиод подключен к D12

// Определяем пороговое значение
const int порог = 250; // Пороговое значение уровня воды

недействительная настройка(
