Grid Clock v2 REMIX - полностью закрытая версия с опциями...
Поскольку эти модели предназначены для работы с электрическими компонентами, использование этих моделей осуществляется на ваш страх и риск. Эти модели не будут соответствовать требованиям кода, поэтому судите сами, следует ли использовать их в вашем приложении или нет. Если вы не уверены, проконсультируйтесь с экспертом или профессионалом (не со мной). В общем, я предлагаю использовать огнестойкую нить накала для любых отпечатков, на которых будут удерживаться электронные компоненты.
Это ремикс Awesome Grid Clock V2 от Paralyze, в котором используются части «GCv2_Grid_Base_v1.stl» и «GCv2_Grid_v1.stl» из исходной модели. Все размеры часов, кроме толщины, такие же, как у оригинального дизайна. Я рекомендую вам использовать инструкции из оригинала для базовой сборки и проектирования электроники, которые послужат вам лучше, чем все, что я мог бы написать для этого ремикса.

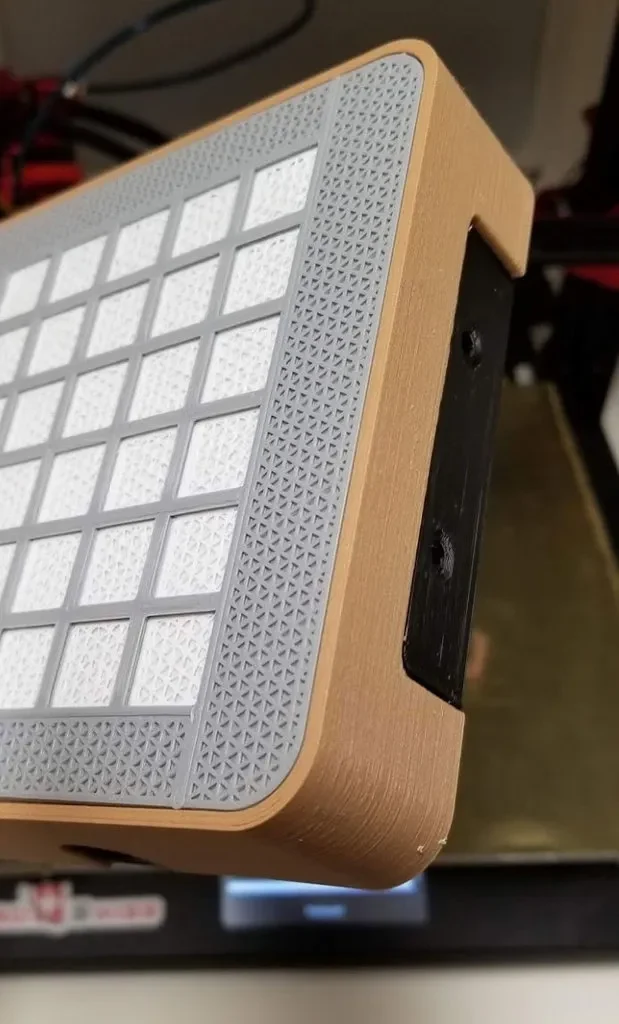

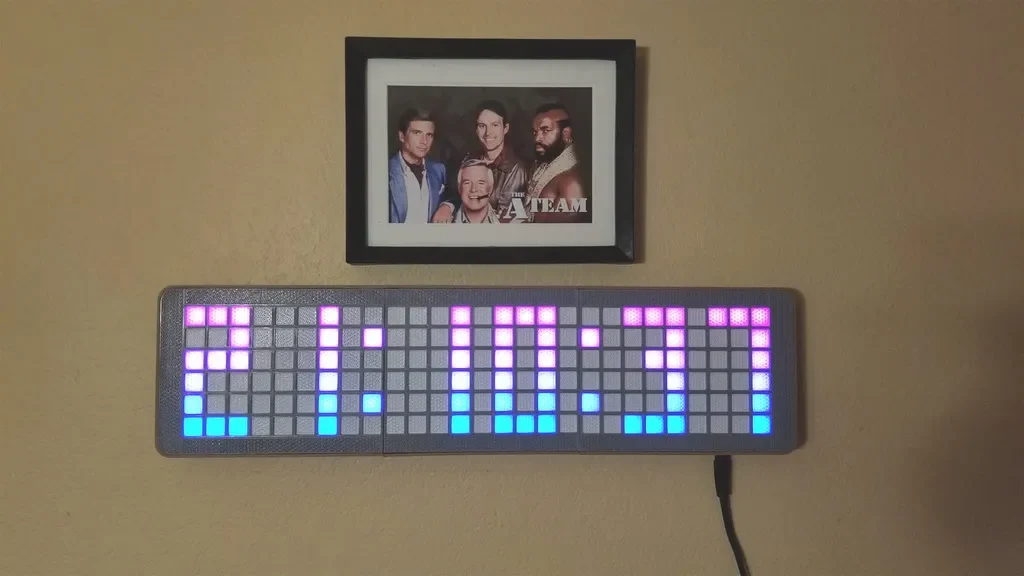

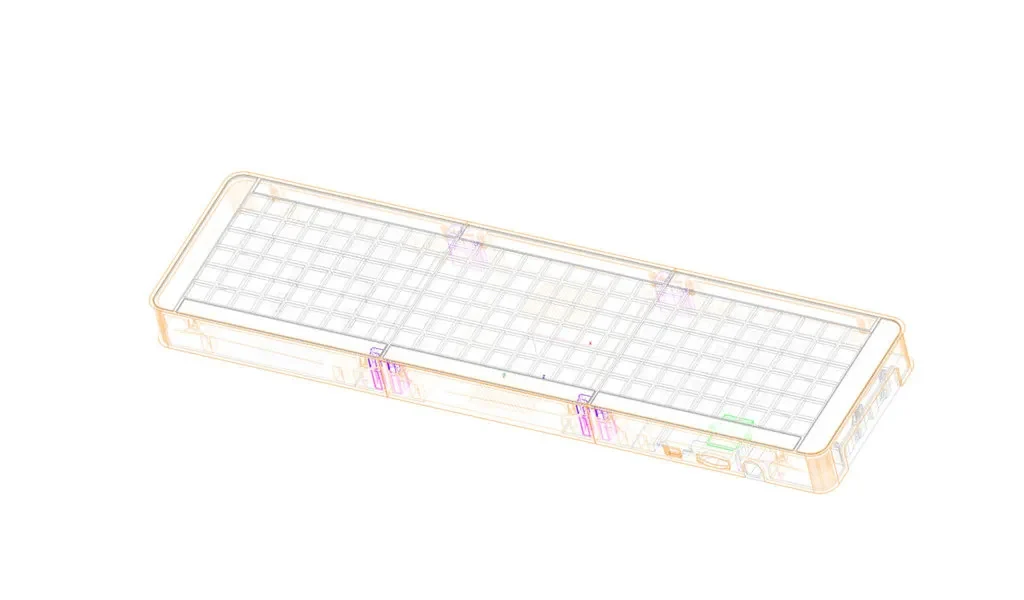

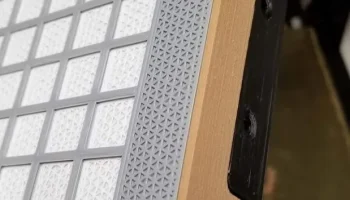

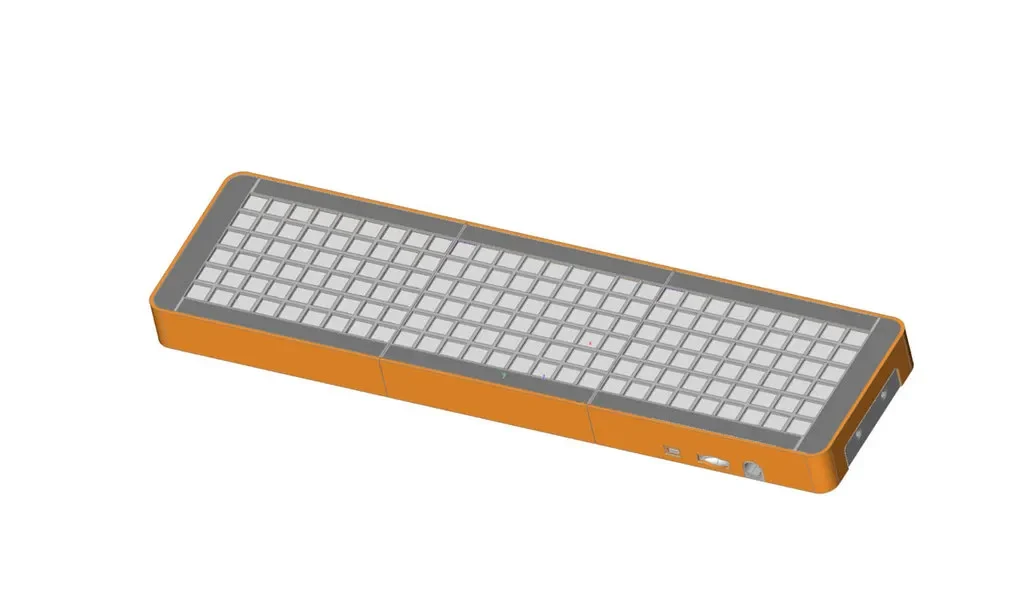

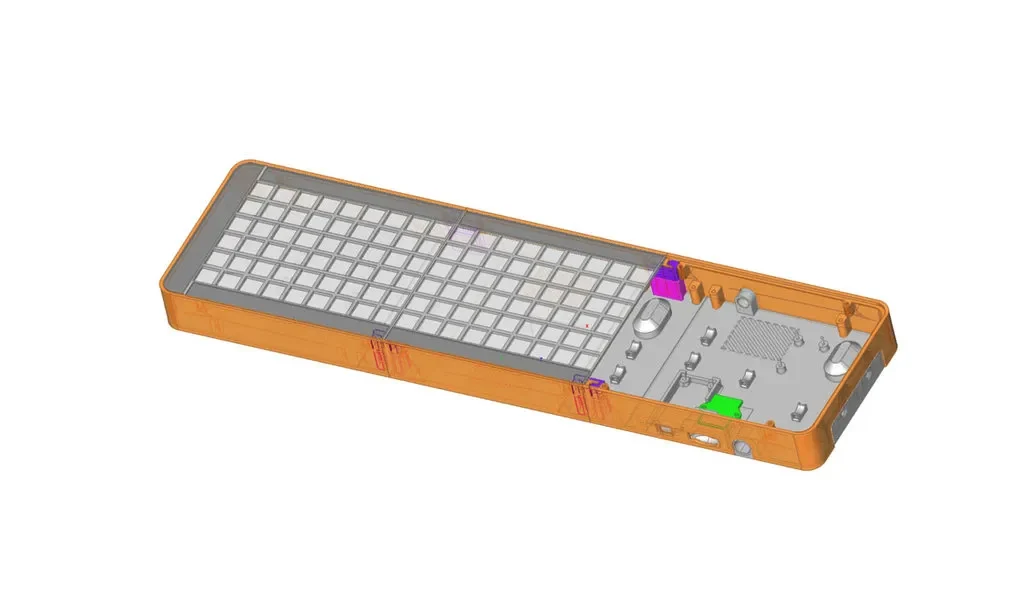

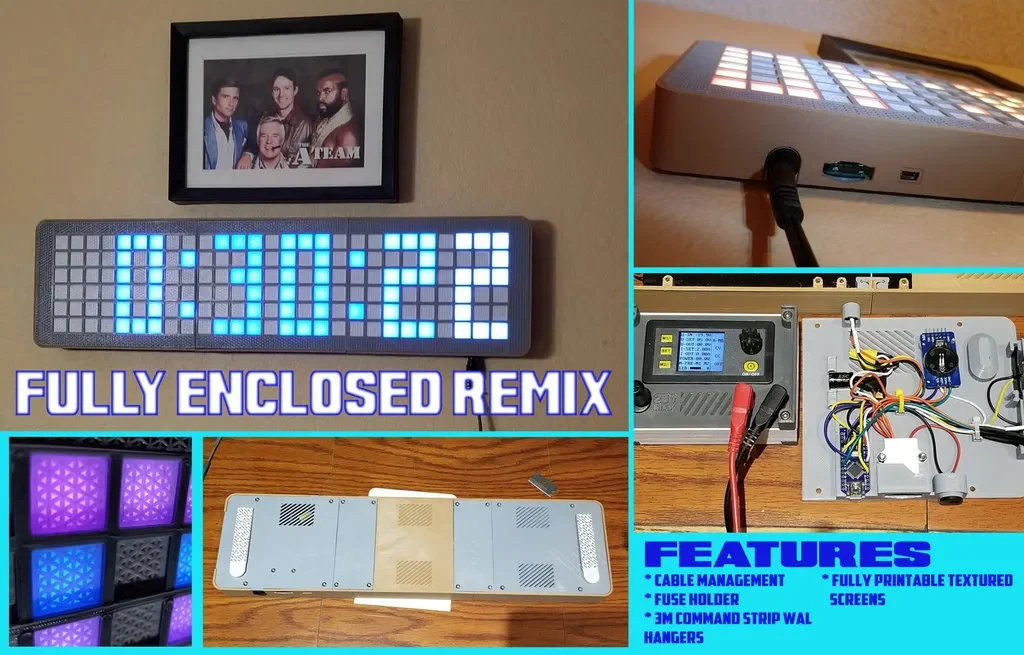

Идея этого ремикса изначально заключалась в том, чтобы сделать верхнюю часть полностью пригодной для печати (не требуется фильтровальная бумага или экраны). Сделав верхнюю часть отдельной, я подумал, а почему бы просто не сделать ее полностью закрытой? Таким образом, простое изменение вышло из-под контроля, и теперь он полностью закрыт, с точками крепления для электроники, дополнительным держателем предохранителя, держателем LDR, а также отверстиями для настенного монтажа и штифтами для настенного монтажа, которые можно использовать с командными полосами 3M.
При этом используется некоторое дополнительное оборудование (в дополнение к оборудованию, необходимому для оригинальной Grid Clock V2).
Винты M3x10 мм для крепления задних пластин (от 16 до 24 в зависимости от размера часов)
Винты M3x16 мм (дополнительно — 2 нужны для держателя предохранителя)

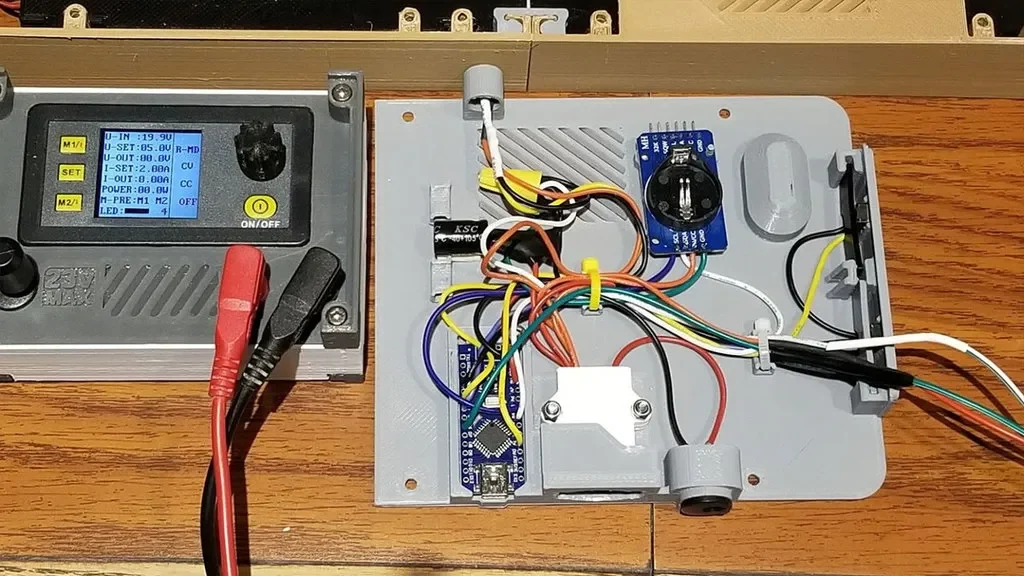

Винт M3 x 8 мм для крепления Arduino Nano (если используется такая конструкция).
Контргайки М3 (дополнительно — 2 нужны для держателя предохранителя)

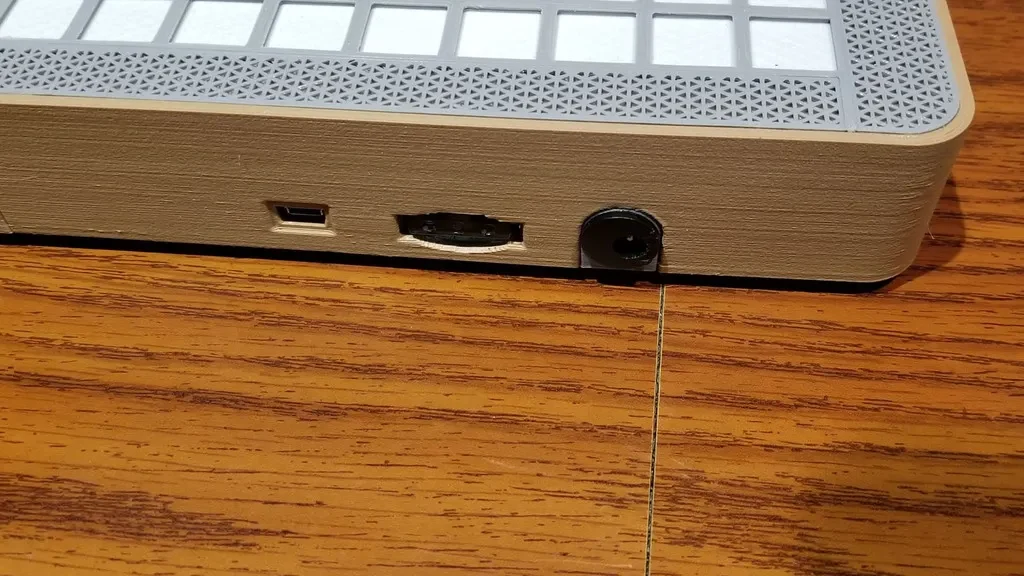

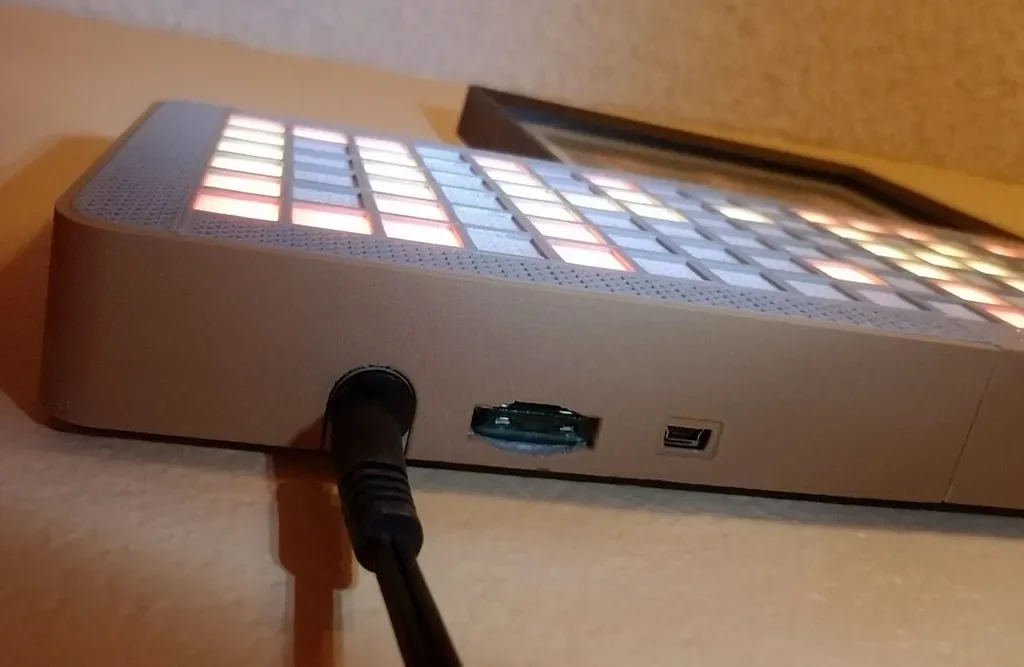

Разъем панели постоянного тока (похож на товар Amazon B077YB75N3 — см. примечание ниже)
Стандартный автоматический предохранитель, если вы используете опцию держателя предохранителя, вы также можете купить автомобильные одиночные держатели предохранителей для подключения, если вы не хотите использовать печатный держатель предохранителя, как это сделал я.
LDR (я использовал тот, который был у меня под рукой — диаметр отверстия для LDR около 7,6 мм)
(обратите внимание на разъемы постоянного тока — разъемы 5,5 мм бывают двух размеров (5,5x2,1 мм и 5,5x2,5 мм), поэтому лучше всего узнать, какой разъем будет использовать ваш блок питания, и просто приобрести этот тип. Большинство из них — разъемы 5,5x2,1 мм. Отверстие для разъема постоянного тока имеет диаметр 11,98 мм и имеет лыски сверху и снизу)
Если вы используете модуль RTC DS3231 и питаете его напряжением 5 В, ознакомьтесь с примечанием ниже в разделе после печати и этой с��ылкой, где представлены важные соображения по безопасности: (Еще раз спасибо Paralyze за то, что указали мне на это!)
https://www.onetransistor.eu/2019/07/zs042-ds3231-battery-charging-circuit.html
Благодарности и признания:
*Parallyze для дизайна Grid Clock V2 и кода, из которого он сделан ремикс, а также его поддержка по некоторым моим вопросам относительно кода. Этот дизайн основан на его модели и использует его код (БОЛЬШОЕ СПАСИБО!): https://cults3d.com/en/3d-model/home/grid-lock-v2
Крепление Arduino Nano взято из держателя Arduino Nano от AlpoHassinen:
https://www.thingiverse.com/thing:2635159
В версии держателя предохранителя используются детали конструкции Эрика Седерберга, опубликованные на Thingiverse bysk8rjess (пожалуйста, прочитайте комментарии к этой штуке, чтобы решить, хотите ли вы использовать ее или нет — рекомендуется печатать на высокотемпературной огнезащитной нити).
https://www.thingiverse.com/thing:1787609
https://www.youmagine.com/designs/stackable-fuseholder
================================================================
Распечатать список:
================================================================
Для МАЛЕНЬКИХ часов:
================================================================
Распечатайте по 2 штуки каждого из них:
Clock_Remix-NEW-7J-SIDE-CLIP-TOP.stl
Clock_Remix-NEW-7J-SIDE-CLIP-BOTTOM.stl
Clock_Remix-NEW-7F-BU-BUTTON-CLIP.stl
Clock_Remix-NEW-7G-BU-COMMAND-STRIP-WALL-MOUNT.stl (необязательно)
Вам также понадобятся 2 «RL-TOP», которые состоят из следующего (см. примечания для печати ниже):
Clock_Remix-NEW-7L-RL-TOP-GRID.stl
Clock_Remix-NEW-7L-RL-TOP-INSERTS-SUPPORT.stl
Clock_Remix-NEW-7L-RL-TOP-SCREENS.stl
