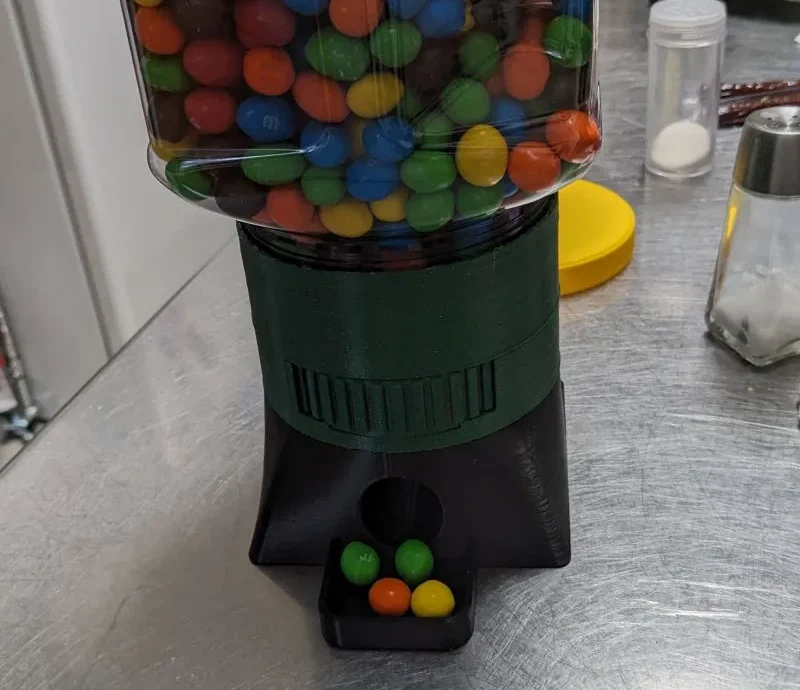

Диспенсер для конфет M&M

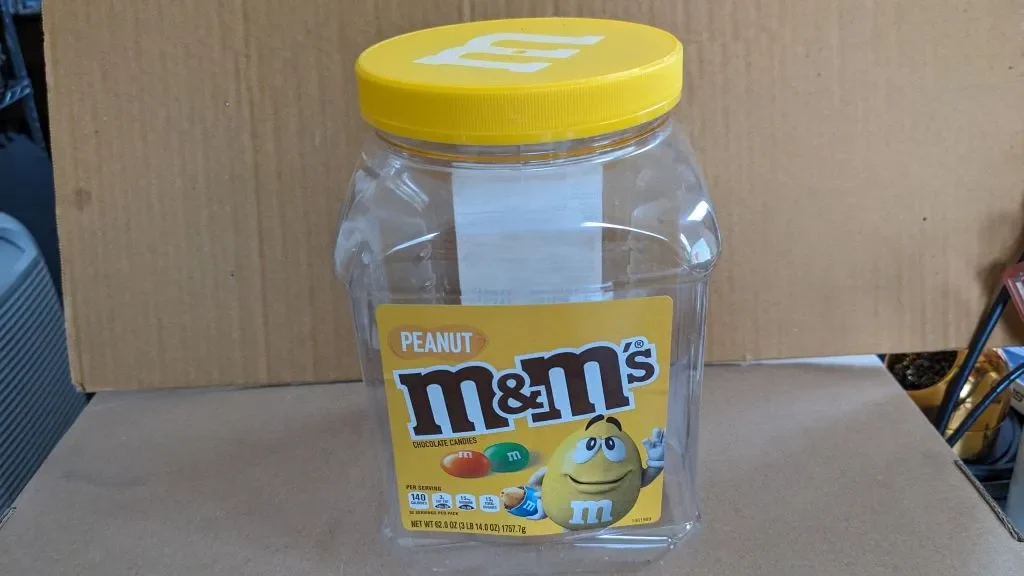

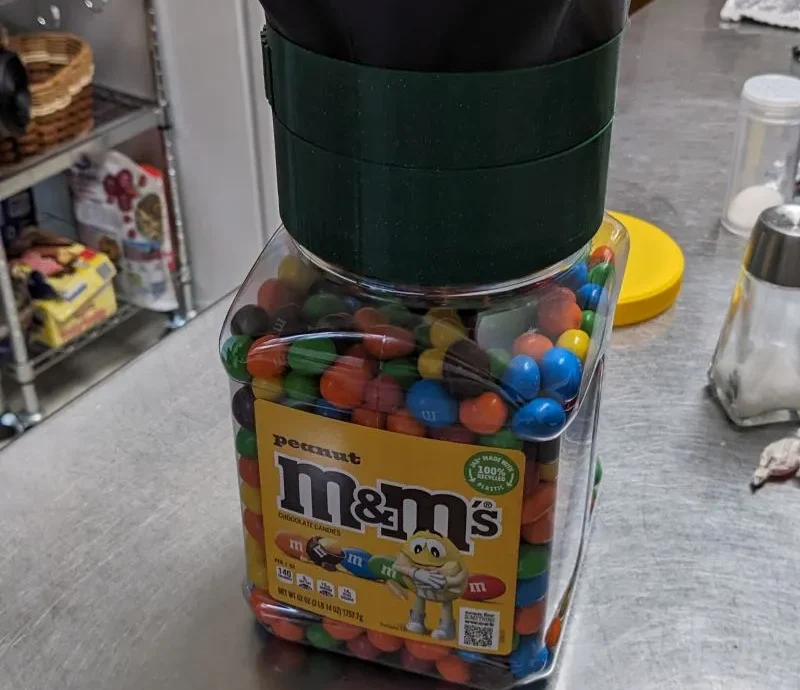

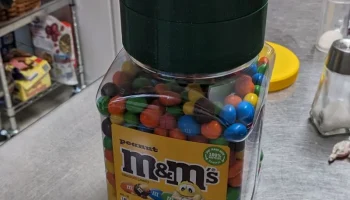

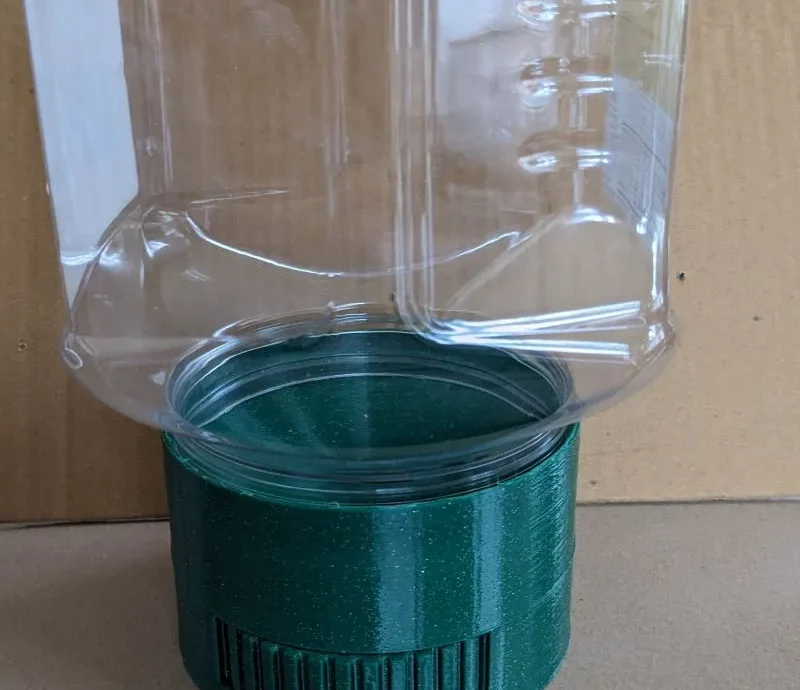

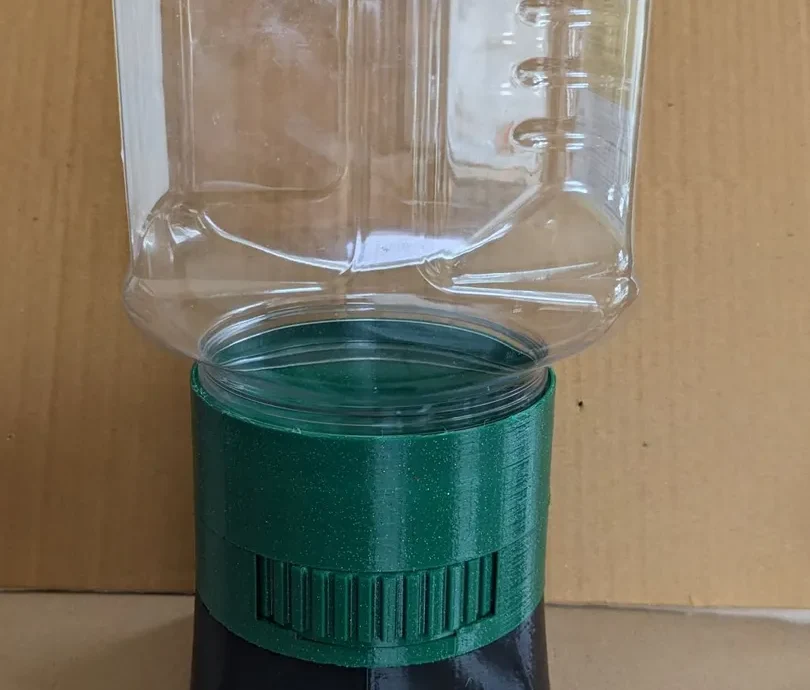

Я сделал это, чтобы не схватить пригоршню арахисовых M&M's. Конструкция предназначалась для привинчивания к новому контейнеру без необходимости переносить конфеты в специальный контейнер.

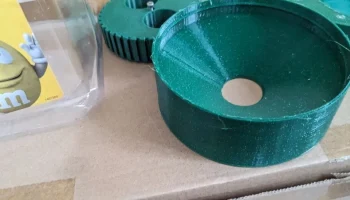

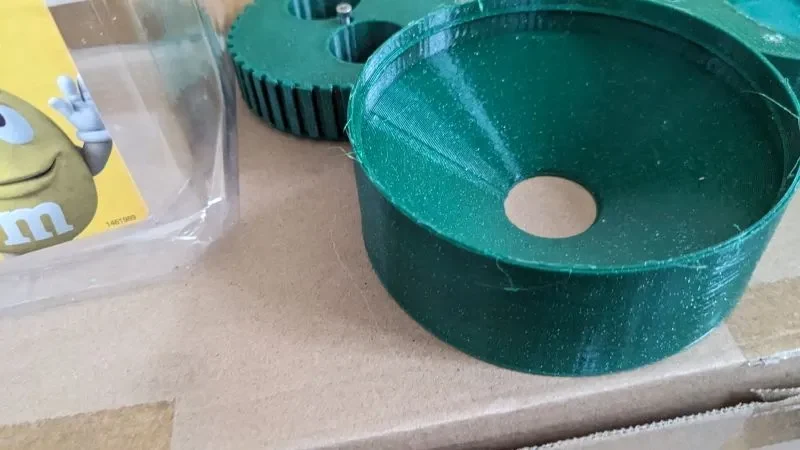

В первоначальной версии использовалось простое круглое отверстие в нижней части детали с завинчивающейся крышкой. Это не было полностью успешным, поскольку арахисовые конфеты M&M имеют тенденцию «перекрывать» отверстие, когда контейнер заполнен, фиксируясь на месте под весом конфет наверху и предотвращая падение конфет в «селекторную» чашку. Вероятно, это будет лучше работать с обычными M&M's.

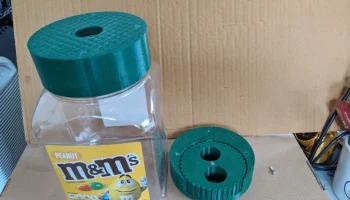

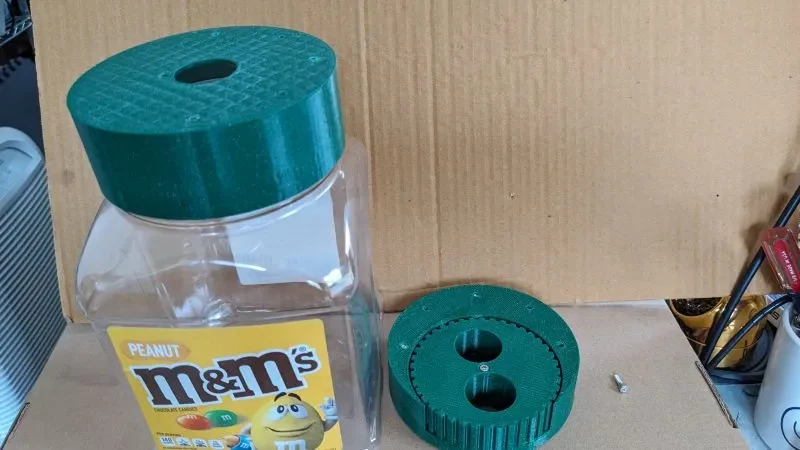

Для конфет M&M с арахисом была создана модифицированная «завинчивающаяся крышка» с более крупным овальным отверстием. Это достаточно хорошо сработало с арахисовыми конфетами M&M и позволяет получить около 2-4 конфет с арахисом M&M за одну порцию.

Включены обе версии компонента «винттоп».

При выдаче конфет M&M's с арахисом иногда конфета может блокировать легкое вращение. Если приложить достаточную силу, конфета сломается и позволит вращаться. В качестве альтернативы диспенсер можно немного наклонить, чтобы позволить «разблокировать» застрявшую конфету и позволить ей вращаться.

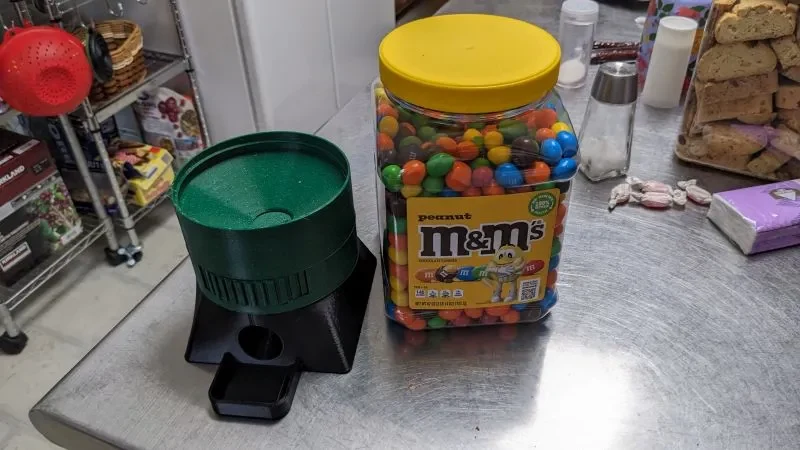

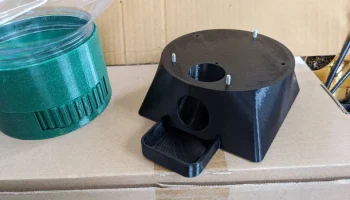

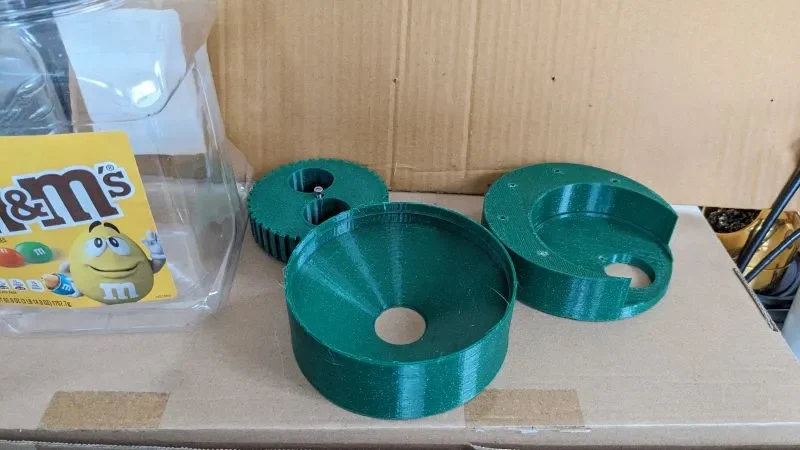

Компоненты собираются последовательно сверху вниз. Селектор крепится к основанию селектора с помощью винта с головкой M3 диаметром 25 мм. Винт не следует затягивать слишком сильно, так как это затруднит вращение селектора. Собранный переключатель + основание крепится к верхней части винта с помощью винтов M3 диаметром 10 мм. Там 5 отверстий, но достаточно 3-х винтов. Нижняя часть крепится к нижней стороне основания селектора с помощью 5 винтов M3 диаметром 12 мм, 3-х, вероятно, будет достаточно.

Во время печати никакие опоры не требуются. Я напечатал, используя 3 стены, 15% заполнение, 3 нижних слоя и 5 верхних слоев. Я использовал сопло 0,6 и высоту слоя 0,24 мм. Возможно, вы захотите отрегулировать их, если используете сопло 0,4.

Включены исходные файлы Fusion 360 и файлы .STEP.
