Простая машина для изготовления конфет Mason Jar - обновл...

ОБНОВЛЕНИЕ: Если вы печатаете из Silk PLA или у вас возникли проблемы с поломкой штифта во время сборки, используйте файл с «плоским штифтом» для более четкой ориентации печати.

ОБНОВЛЕНИЕ: Лицензия изменена, чтобы разрешить коммерческое использование. Пожалуйста, укажите мой дизайн при публикации где-либо еще.

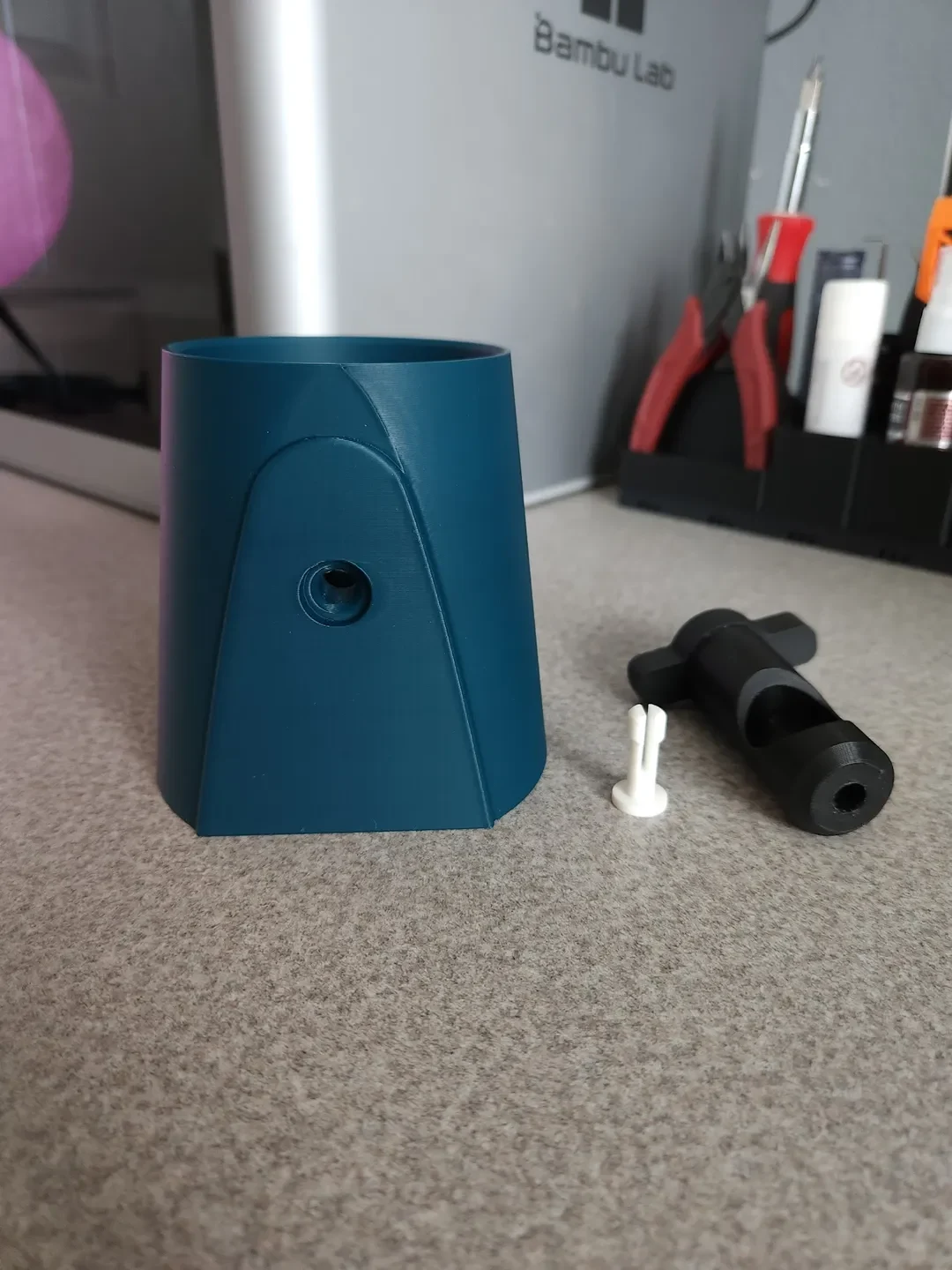

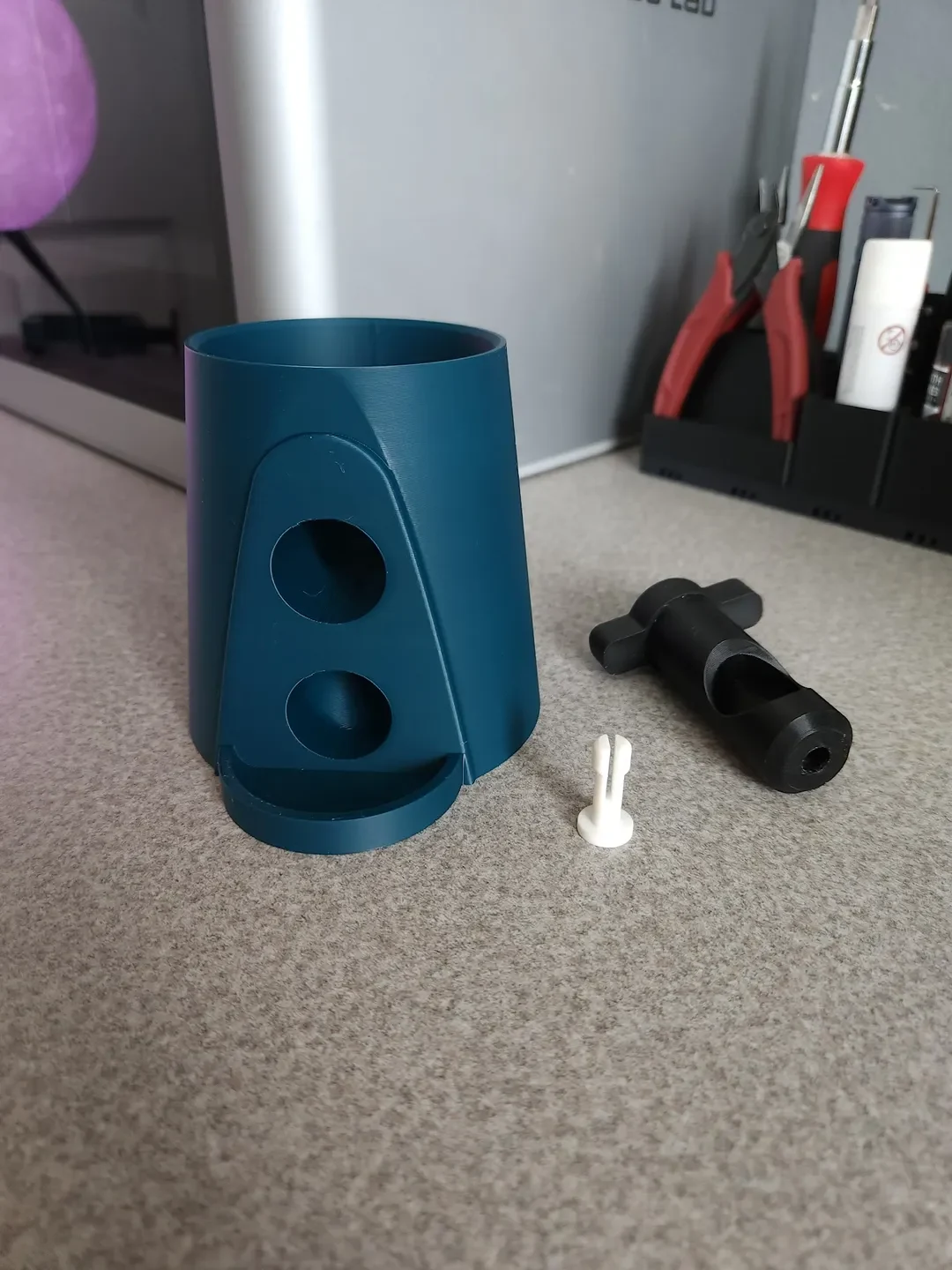

ОБНОВЛЕНИЕ: добавлены новая основа, ручка и булавка для печати. Больше не нужно покупать винт для сборки. Если вы хотите, чтобы модель с напечатанной булавкой использовала три файла с именем «Печатная булавка», поскольку основание и ручка различаются для размещения печатной булавки.

ОБНОВЛЕНИЕ: добавлена ​​новая стилизованная основа и ручка для многоцветной печати. (Цвета нарисованы вручную в Bambu Studio). Ручка многоцветной базы длиннее и может немного выступать, если использовать ее со стандартной базой.

ОБНОВЛЕНИЕ: добавлена ​​основа с смоделированной резьбой, но они могут не совпадать и не подходить ко всем банкам. Опять же, лучше распечатать основы без ниток и использовать крышку, подходящую для вашей банки. Резьба в модели подходит к моему стандартному каменщику и хорошо совмещена, возможно, не со всеми банками они подходят!

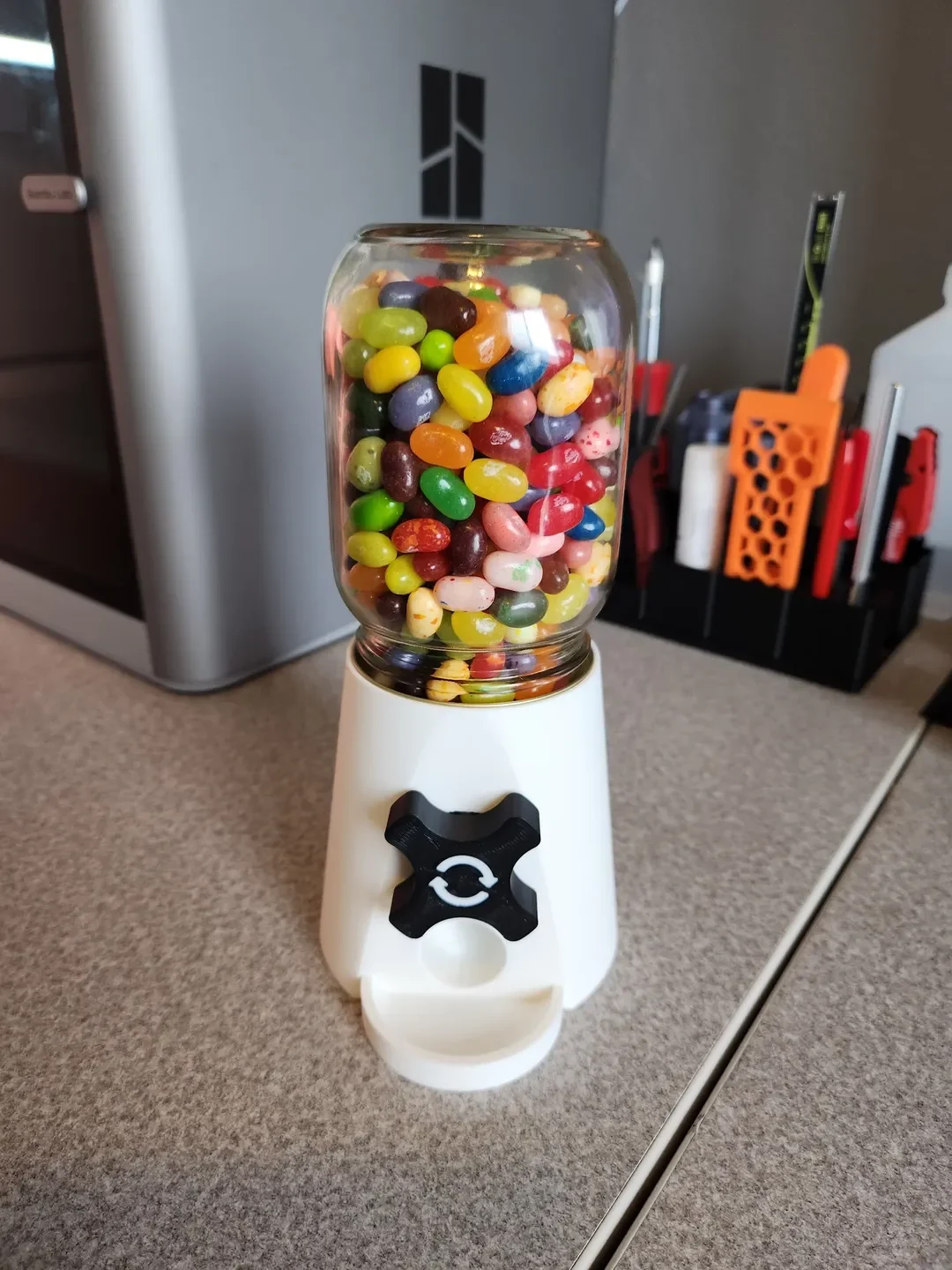

Легко распечатать и собрать дозатор конфет Mason Jar.

Печатается только две детали, печатается с подставками или без них. Для крепления ручки используется один винт M4x20 мм (или аналогичный). Размер соответствует обычной консервной банке, в качестве ниток используется кольцо от крышки банки.

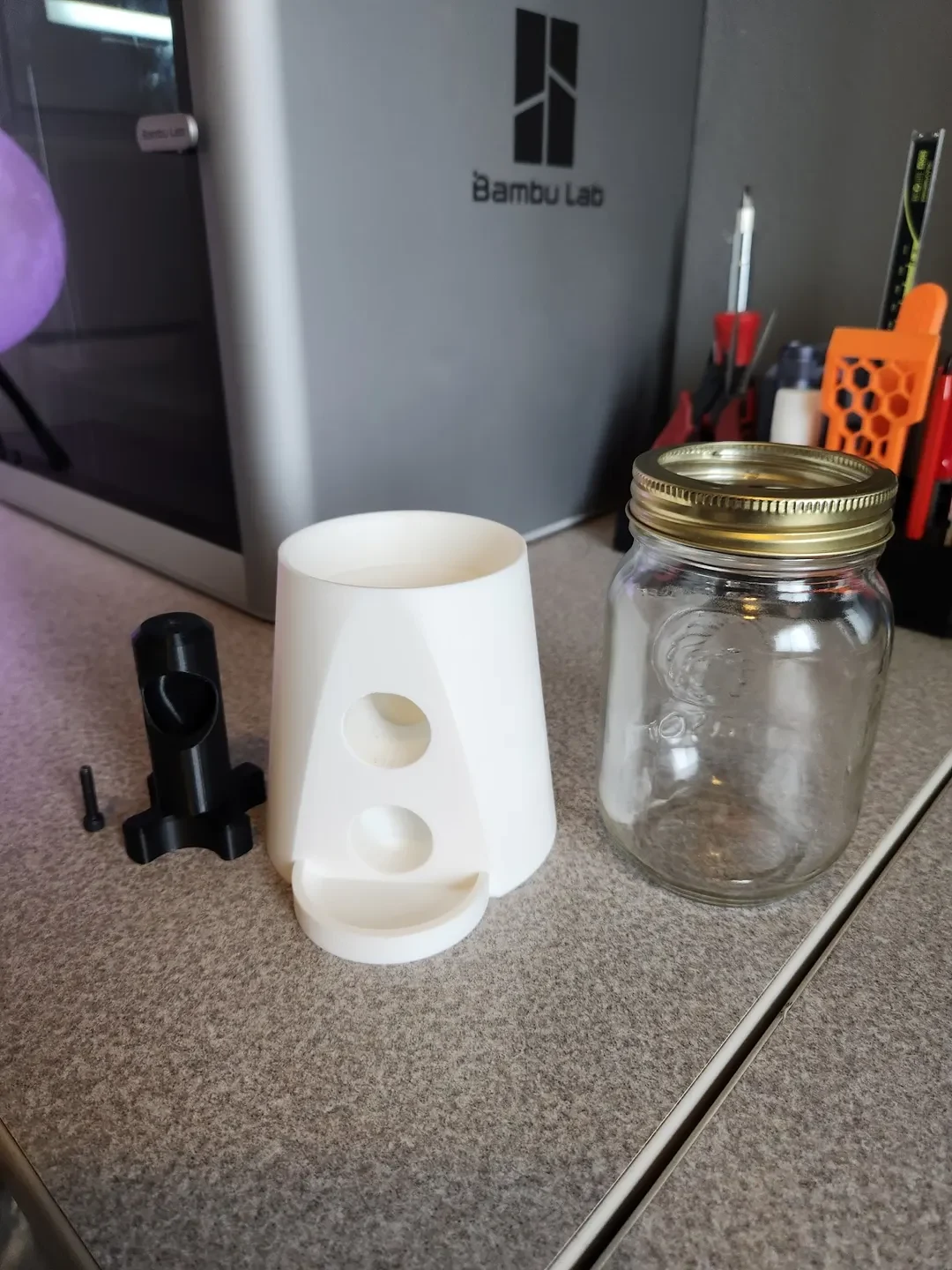

Требуется:

Обычная консервная банка с горлышком (Mason Jar) с кольцом на крышке

Винт с головкой под торцевой ключ M4 x 20 мм (кроме моделей с печатным штифтом)

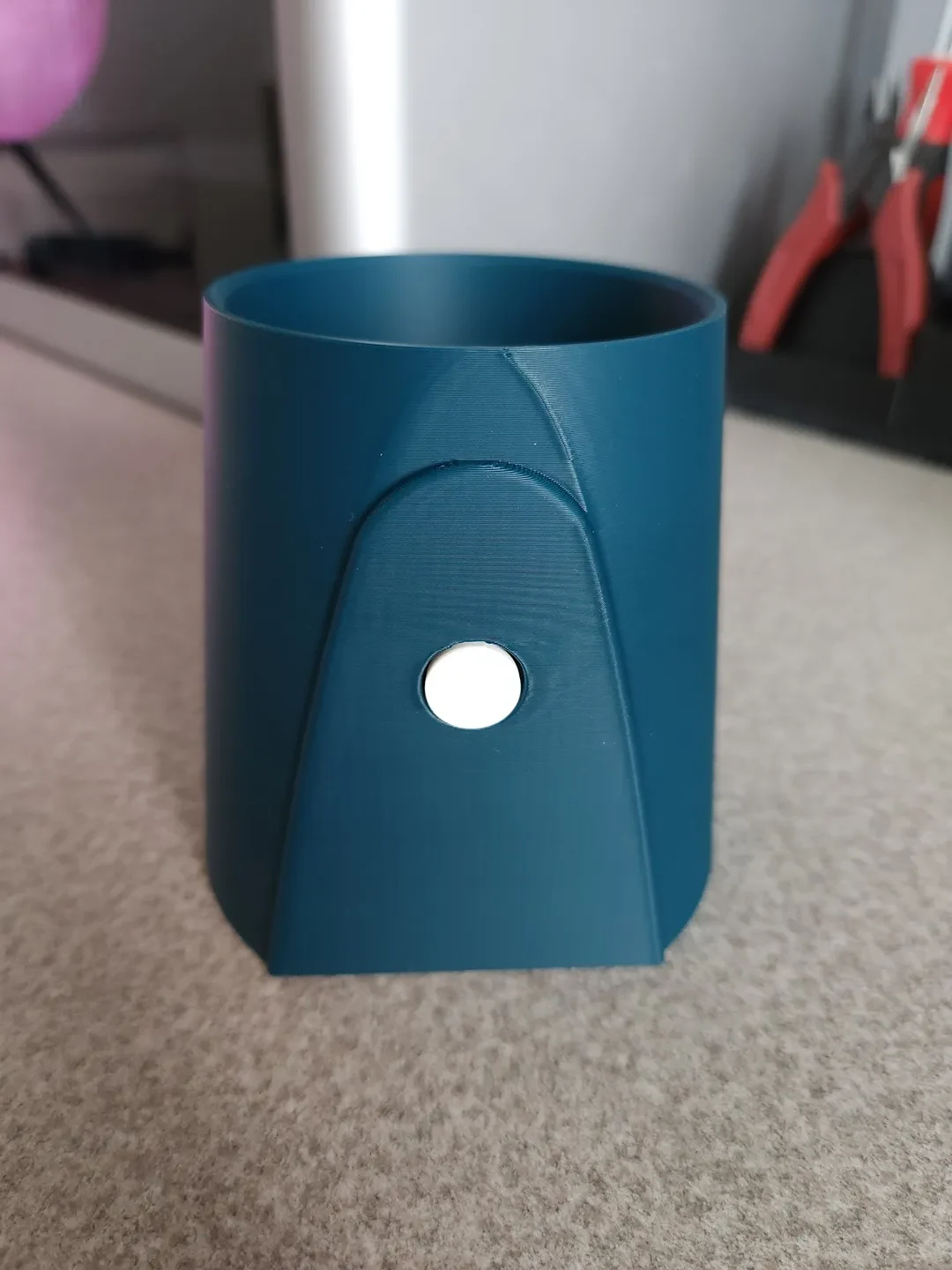

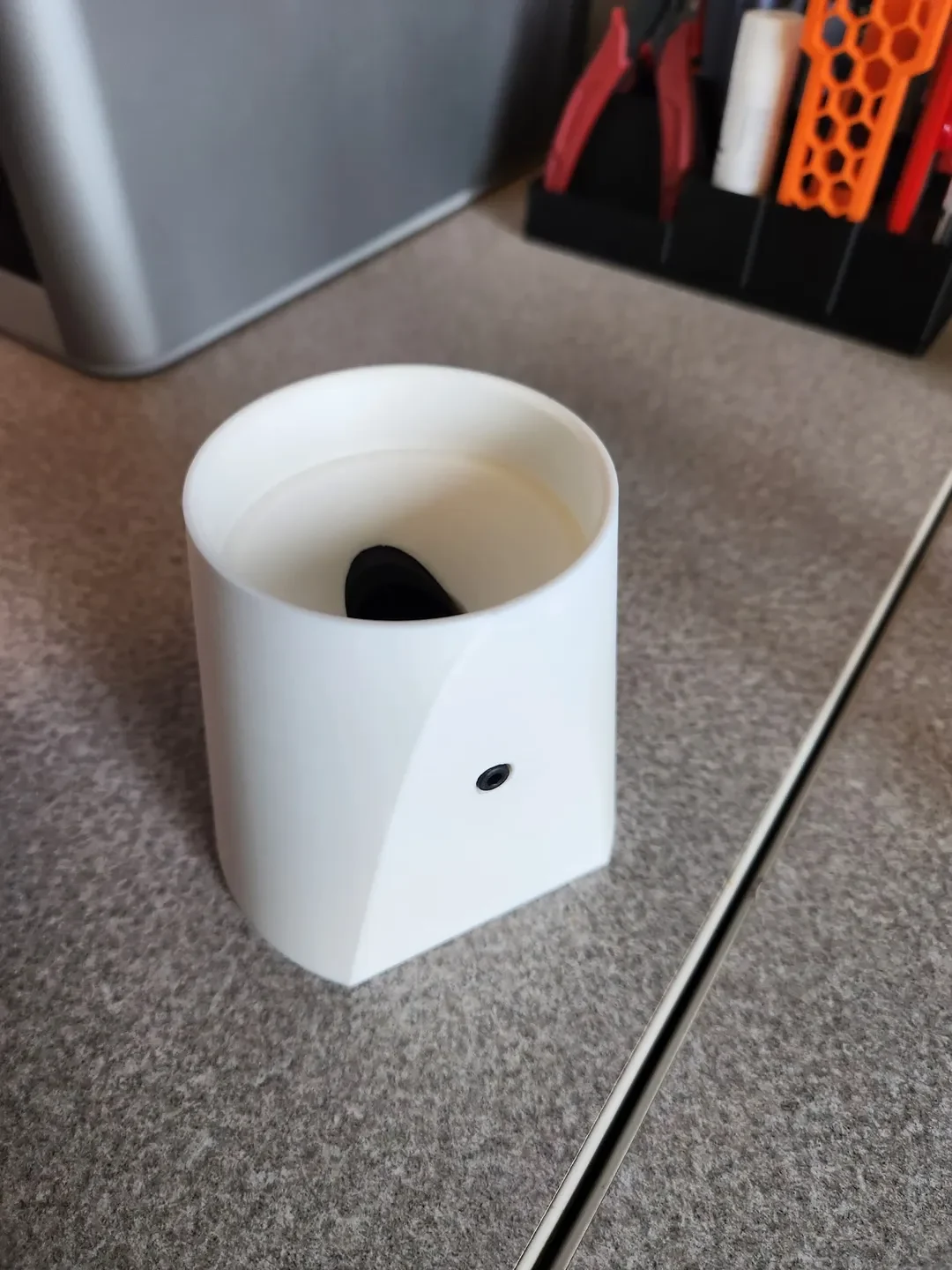

Вверните резьбу в ручку через отверстие в задней части основания.

Убедитесь, что ручка по-прежнему свободно вращается при установке винта, не затягивайте слишком сильно, иначе вы заклините ручку. Винт следует вкручивать настолько глубоко, чтобы ручка не слишком сильно входила в основание и выходила из него.

Печатает без подставок.

Винт не является обязательным, но без него ручка может выпасть.

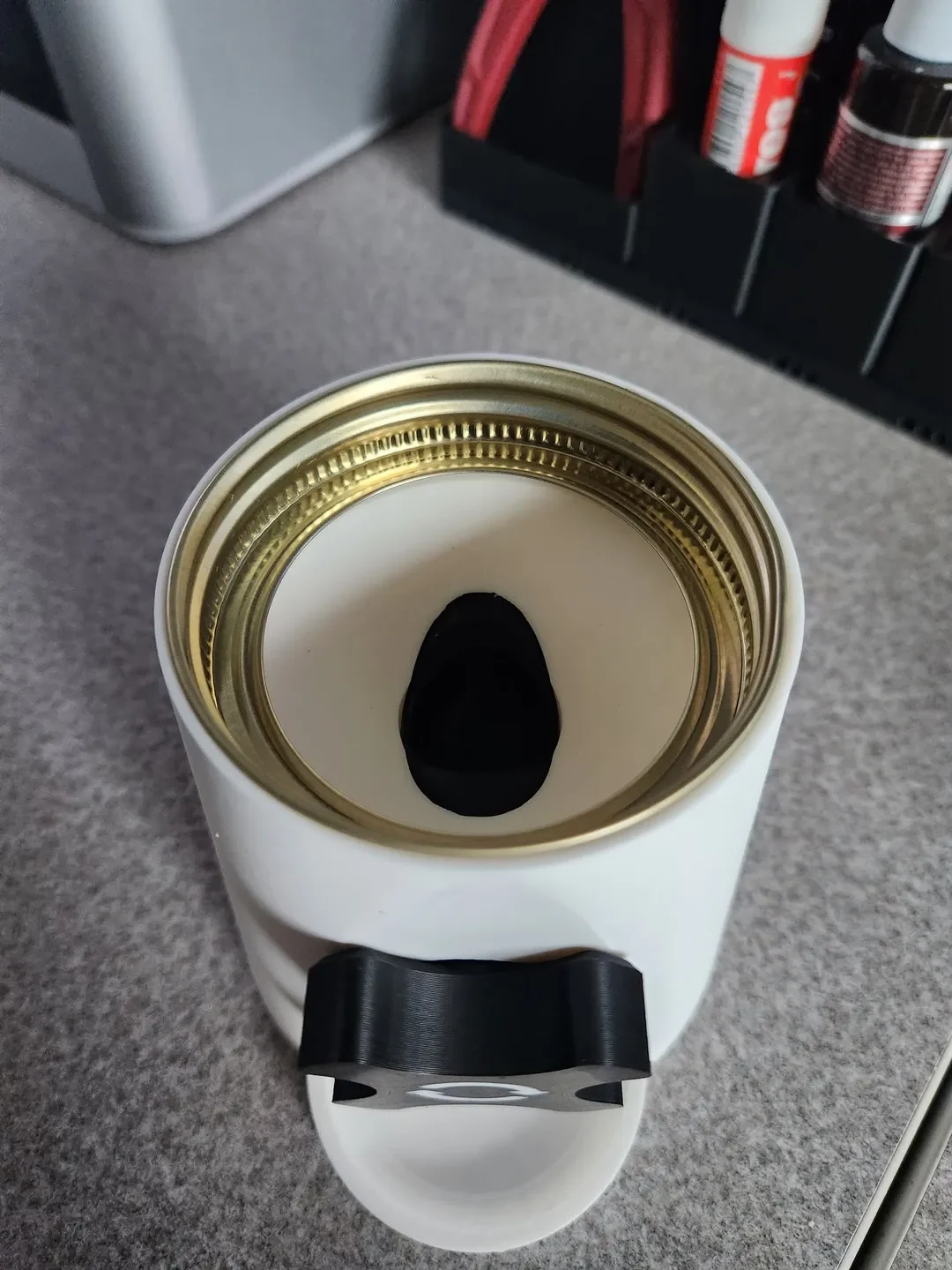

Кольцо крышки банки можно приклеить, но оно достаточно плотно прилегает и без клея.

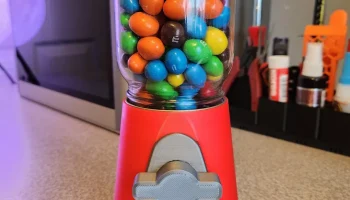

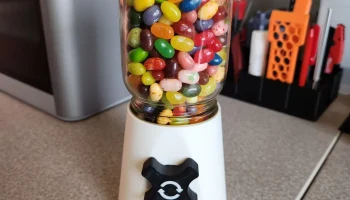

Лучше всего сочетается с маленькими круглыми конфетами, такими как Jelly Belly's или Skittles. Примечание: конфеты M&M с арахисом выдаются по одной штуке.

Задумано, что выдает только пару конфет за ход.

В комплект входит дополнительная ручка stl со стрелками, как показано на рисунках.

Мой дизайн был вдохновлен машиной Mason Jar Candy Machine от Edgewood Moderns.

Однако он был разработан мной полностью с нуля.

Обновление: добавлен файл .step и архив fusion 360. Пожалуйста, не используйте в коммерческих целях.

Обновление: исправлена ​​ориентация ручки в файлах stl. Теперь вы можете печатать в ориентированном виде.

Обновление: исправлена ​​проблема с неправильным стилем многоцветной ручки.
