Модуль датчика температуры для мониторинга окружающей сре...
О печати

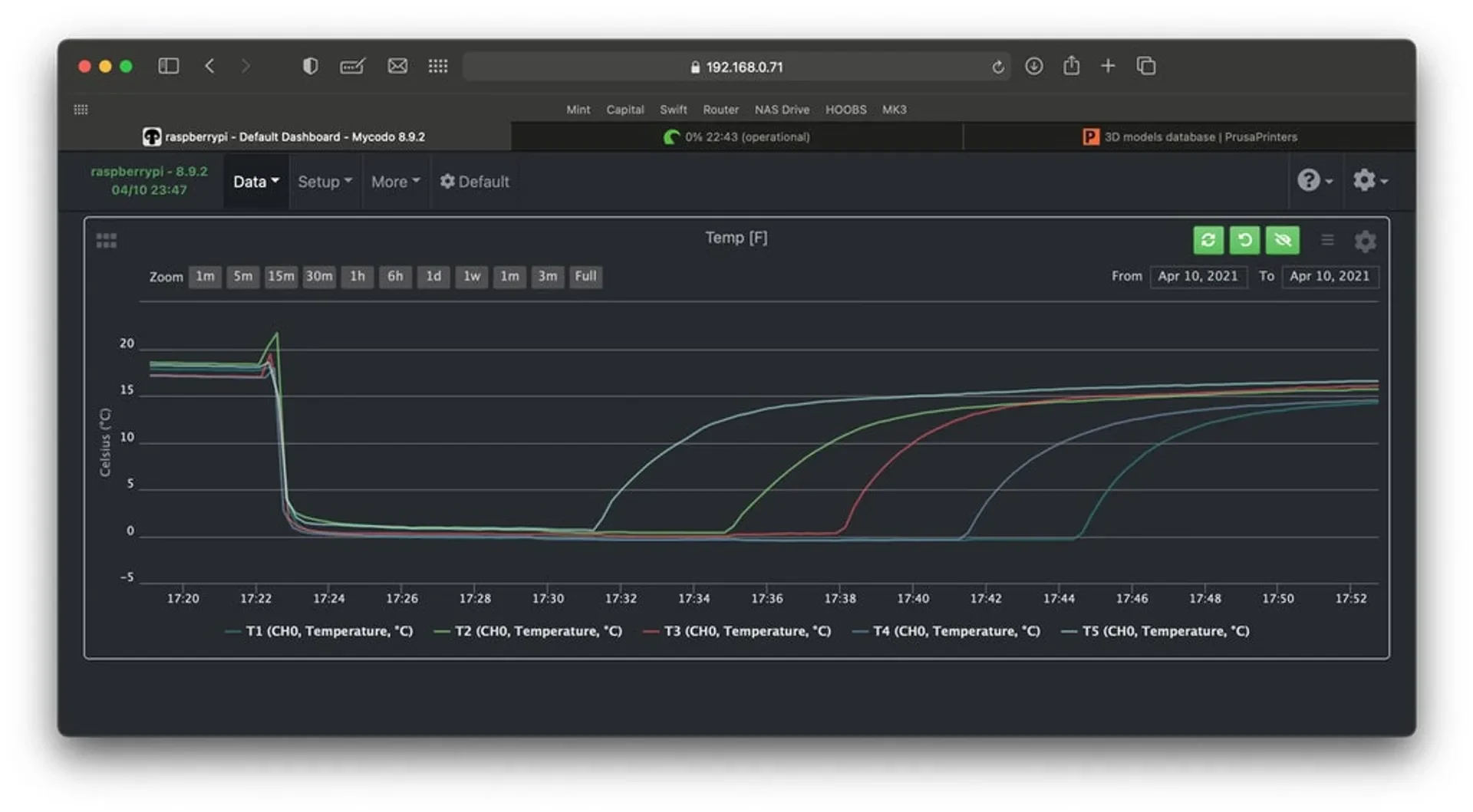

Эта гравюра является частью более крупного проекта, над которым я работаю, по внедрению Mycodo в мой гидропонный сад. Цель состоит в том, чтобы иметь несколько модулей, которые можно подключать независимо друг от друга, с «коммутационными коробками» для разных датчиков, выходов и т. д. Это моя коммутационная коробка для датчиков температуры.

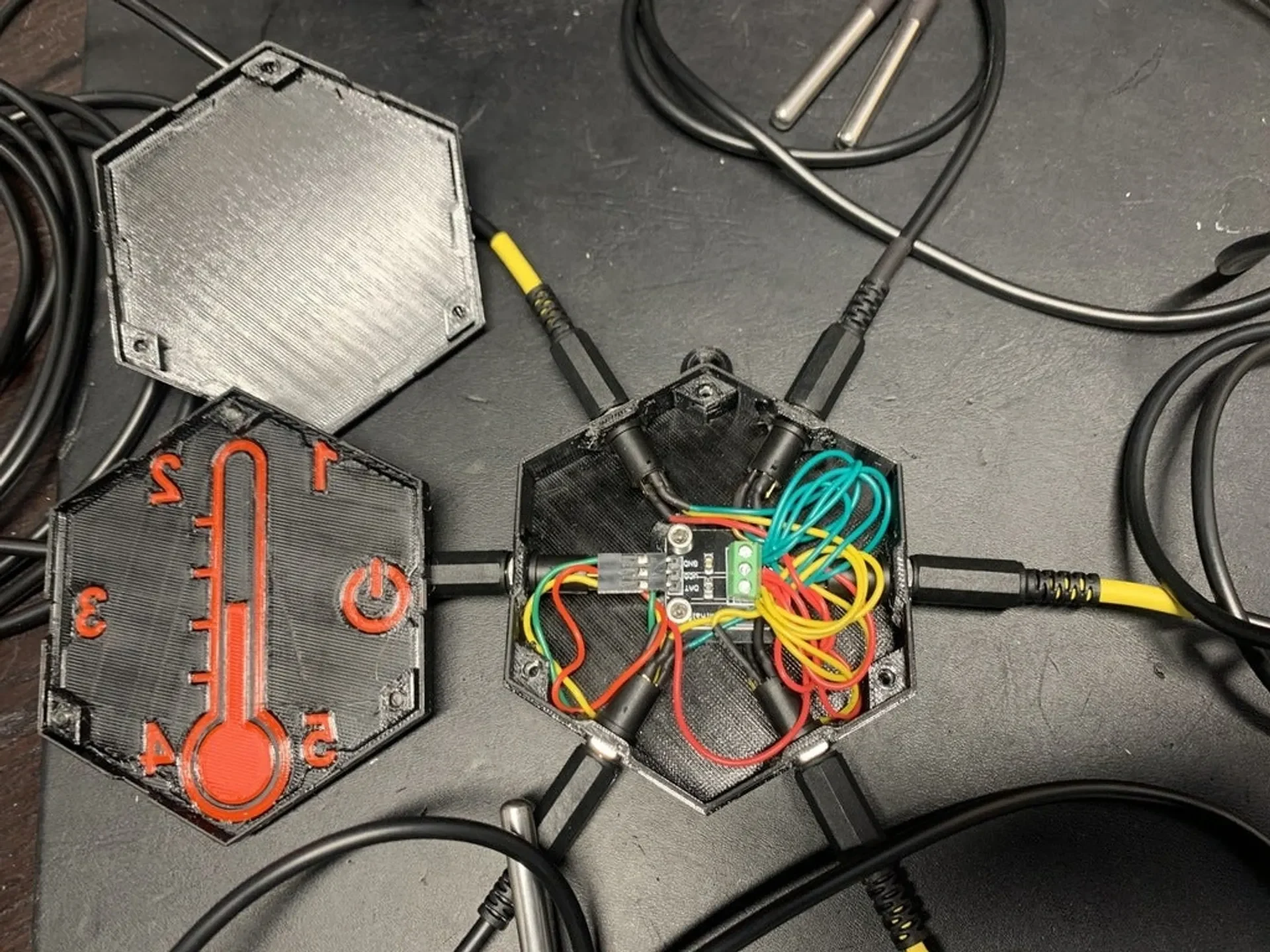

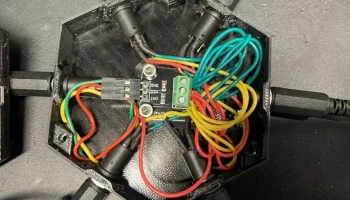

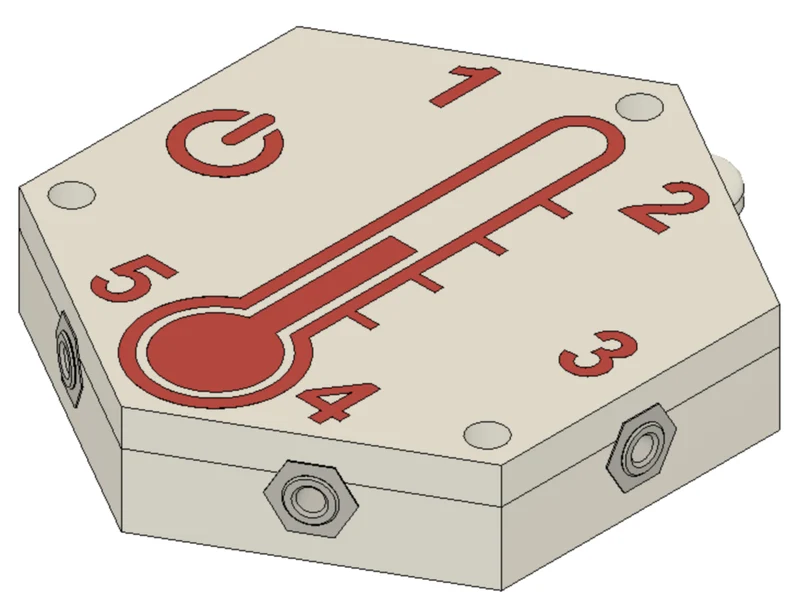

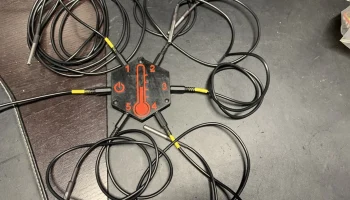

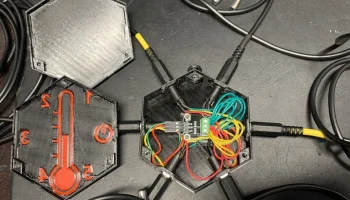

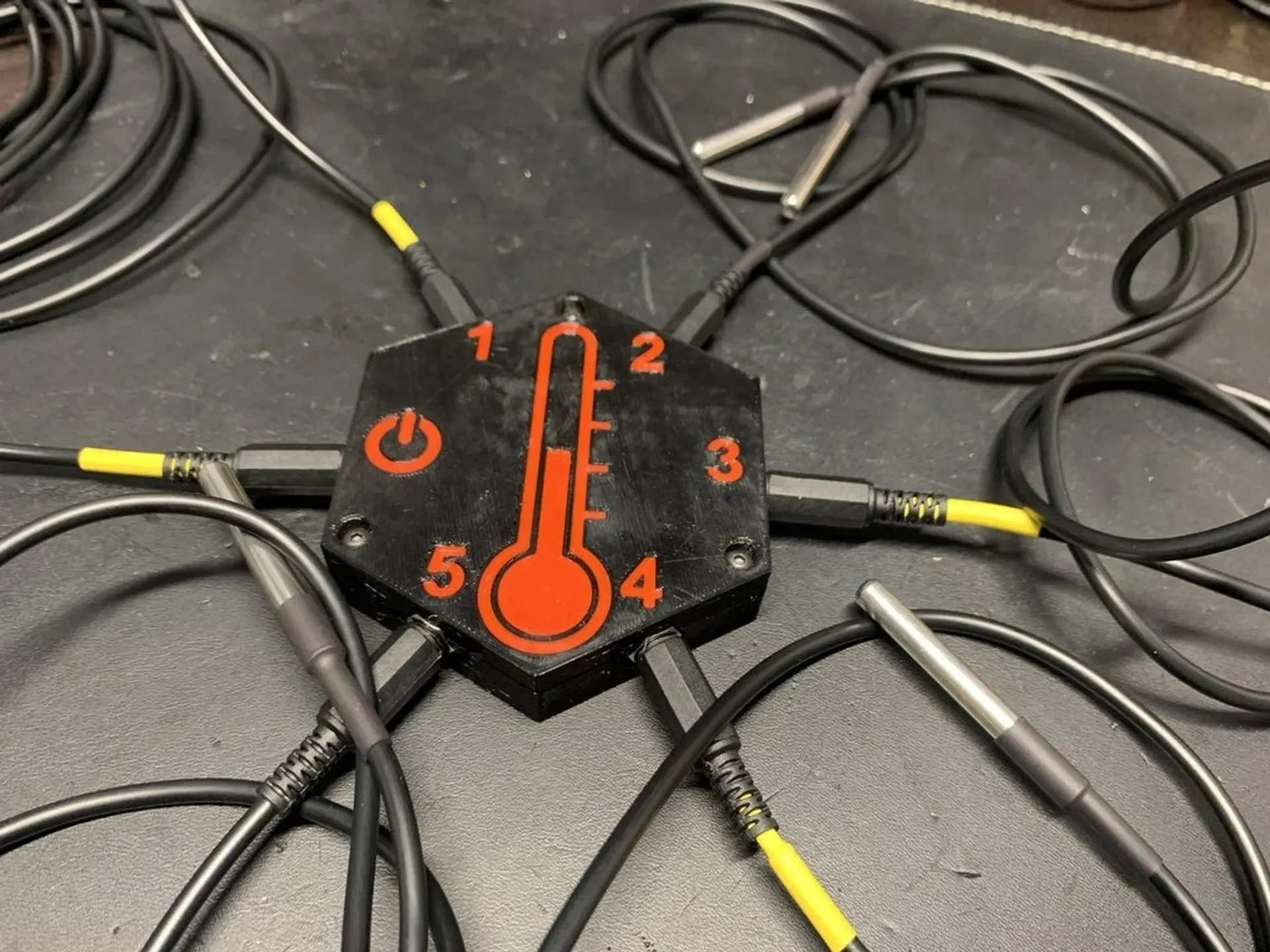

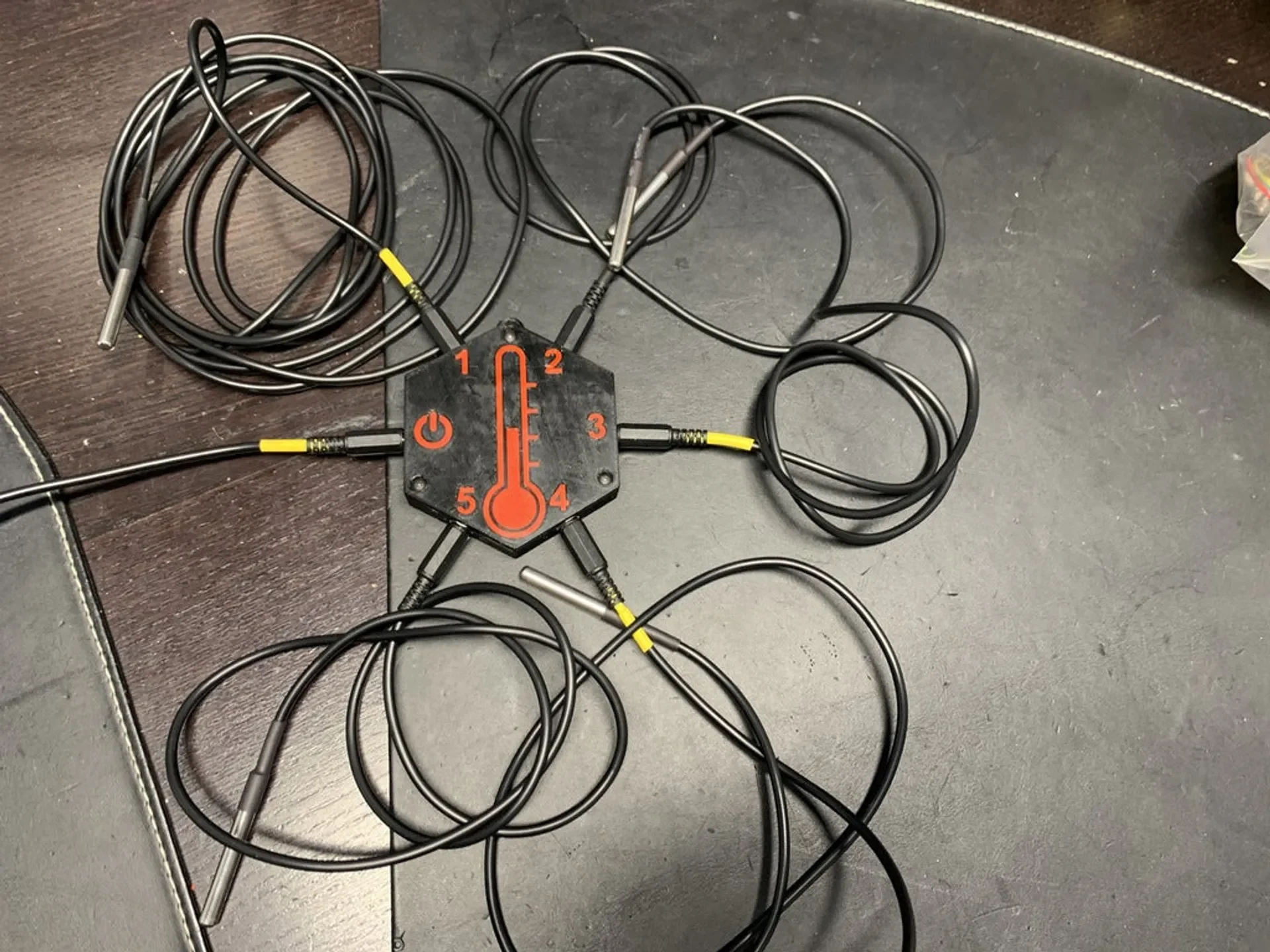

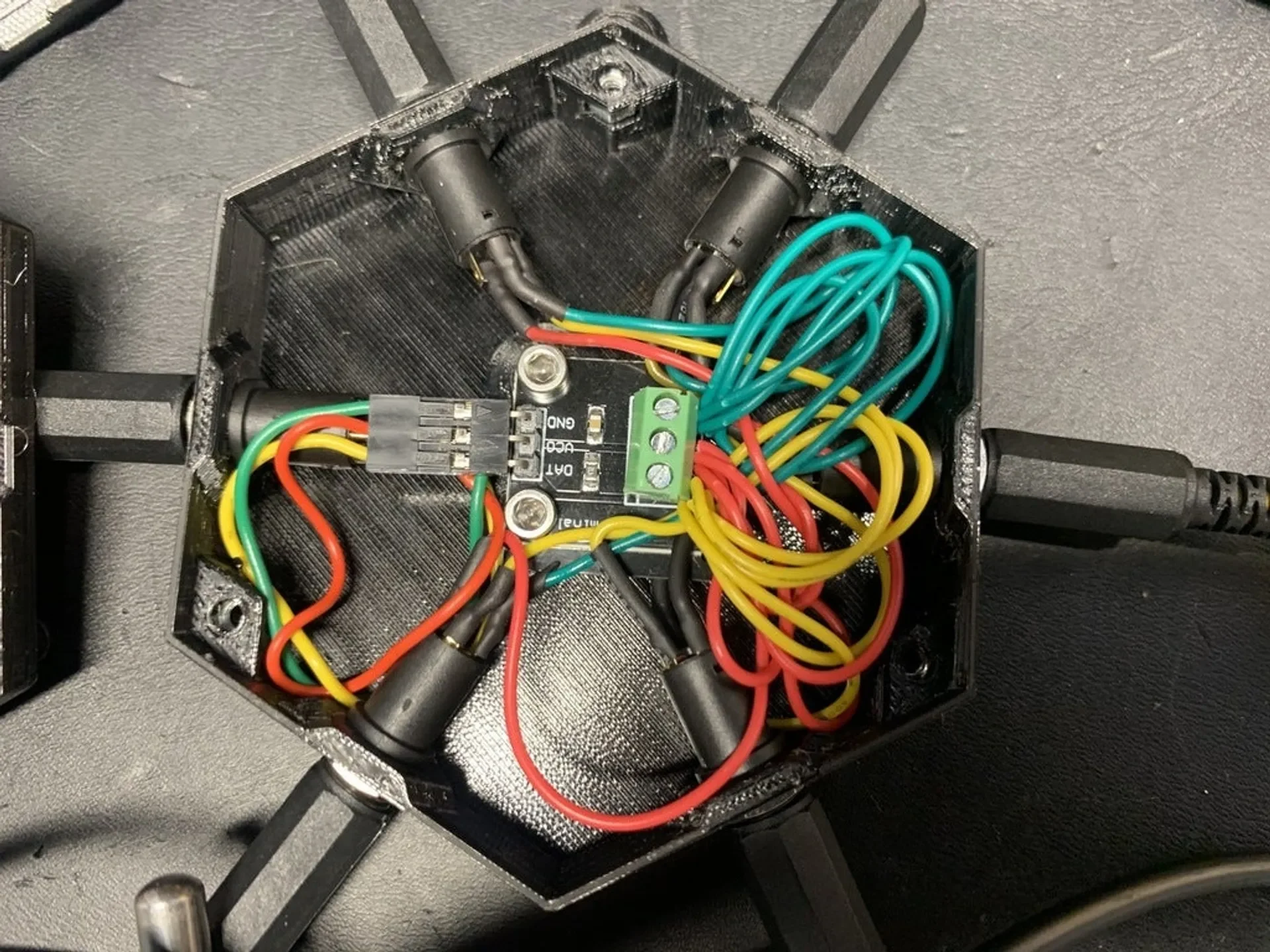

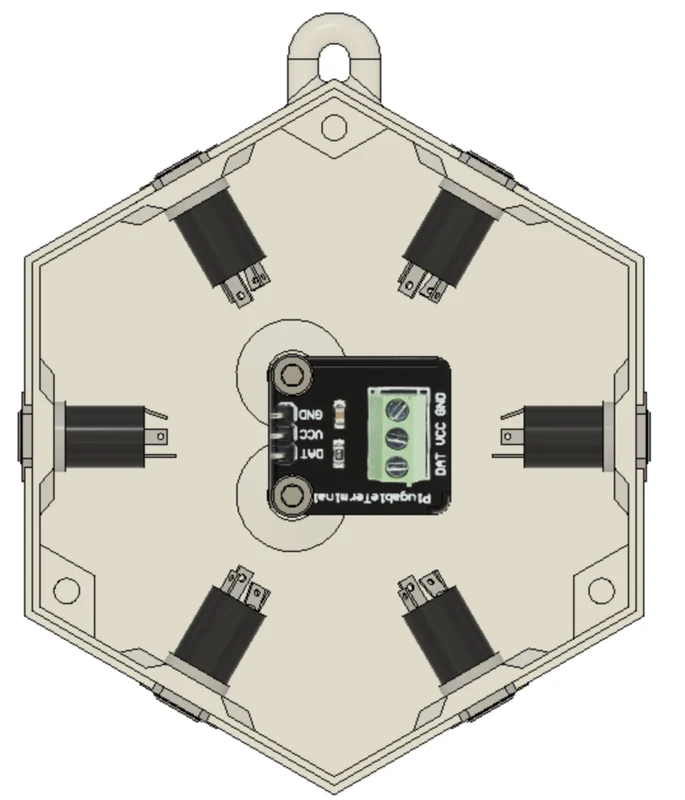

Этот корпус представляет собой просто концентратор, который действует как точка подключения для любых датчиков, использующих соединение, которое можно выполнить через аудиоразъем 3,5 мм. Я использую его как 1-проводную шину для 5 датчиков температуры, причем один порт подводит VCC/GND/DA от Raspberry Pi или Arduino, а остальные 5 подключаются к датчикам. В корпусе имеется точка подключения для подтягивающего резистора/клеммной платы, которая поставляется с этими датчиками.
СПИСОК ДЕТАЛЕЙ
Компоненты
Водонепроницаемый датчик температуры длиной 1 м (в комплект входит 1 шт. с подъёмной платформой)
Водонепроницаемые датчики температуры длиной 1 м (в комплект входят 5x с подъёмной платформой)
Водонепроницаемые датчики температуры 3 м (в комплекте 5 шт.)
Аудиоразъемы «папа» 3,5 мм, сделанные своими руками
Аудиоразъемы «мама» 3,5 мм «сделай сам»
Расходные материалы/Инструменты
Провод 26 AWG
Набор для пайки
Термоусадочная трубка
Разъемы Dupont и инструмент для обжима
Аппаратное обеспечение
5 гаек М3. 3 для крышки, 2 для платы подтягивающего резистора внутри
2 винта с головкой под торцевой ключ M3x6 мм для платы натяжного резистора
3 в��нта M3x6-12 мм с головкой под торцевой ключ для крышки
