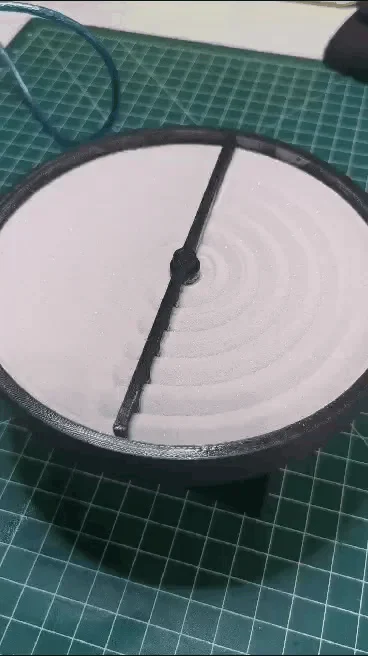

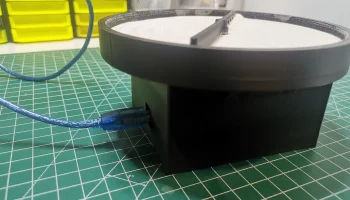

Автоматический Дзен-сад

Эндерунген:

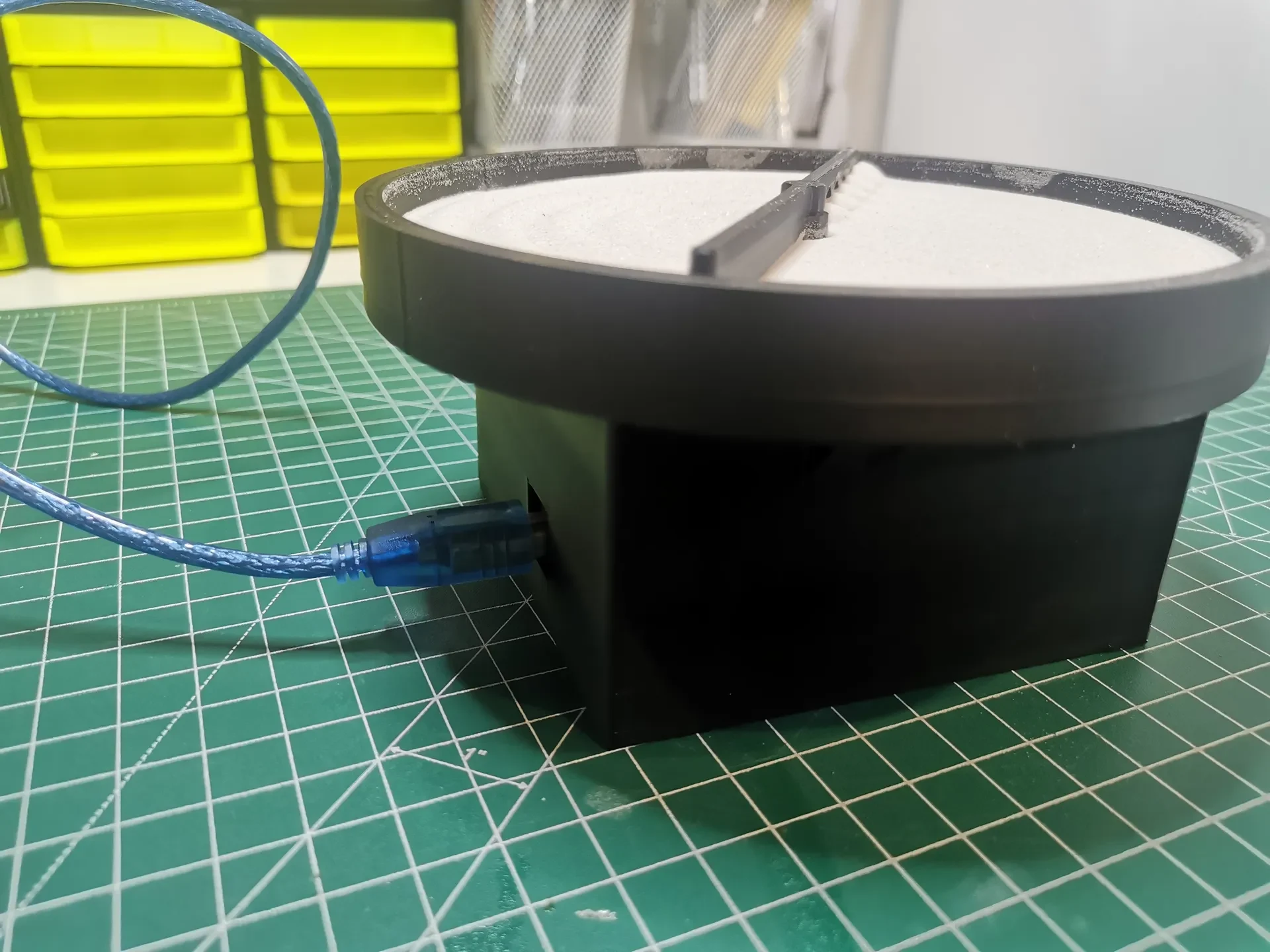

Разъем для Arduino
Розетка для ULN2003

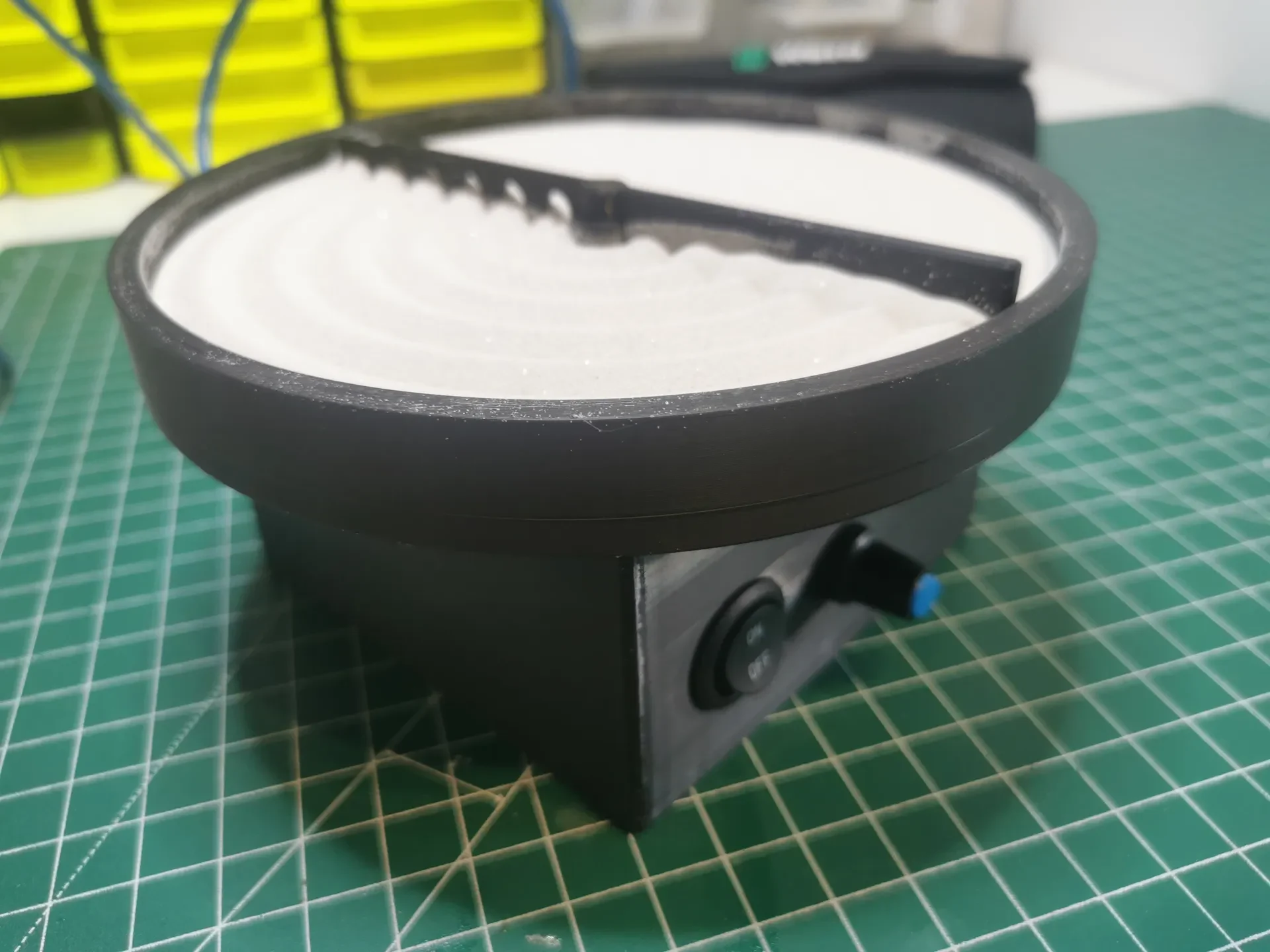

Einbindung eines Schalters
Verschraubte Verbindung statt Magneten
Innenring geändert und erhöht, damit kein Sand an den Motor kommt
Verkleinert, газированные напитки es auf einem Prusa Mini Druckbar ist. Außendurchmesser d = 170 мм

Список материалов:

Ардуино Уно
Шаговый двигатель постоянного тока 5 В 28BYJ-48
ULN2003 Плата драйвера шагового двигателя
различные кабели и Dupont Stecker
M3 Инбусшраубен
M3 + M3S Общие сведения
кварцевый песок
Потенциометр 10к
Дополнительное включение/выключение einen Schalter (ссылка: https://www.amazon.de/dp/B0C69N2R6Q?ref=ppx_yo2ov_dt_b_product_details&th=1)

Веркабелунг:

Die Verkabelung ist gleich wie beim Original.

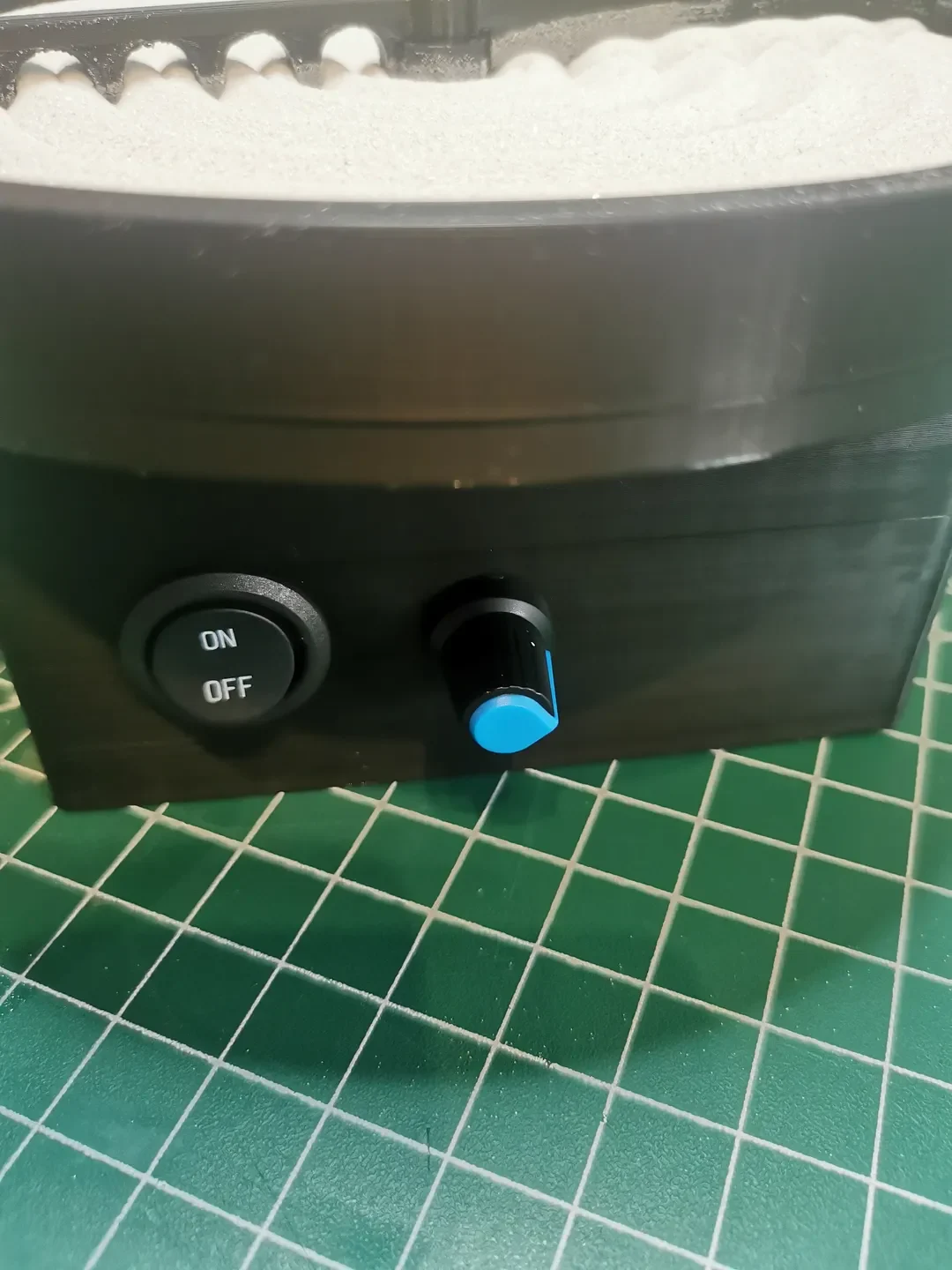

Ich habe einen Schalter (Optional) verwendet und diesen in die 5V Leitung von Arduino zu Motor eingebunden (Siehe Bild). Я считаю, что идеальная потеря — это и еще одно, лучшее положение, которое может пригодиться вам.

Код:

Кодекс — это оригин��льное произведение.

Монтаж:

Die drei Bauteile werden gedruckt.

Anschließend in die Base M3S (Wichtig! kurze Version) Gewindeeinsätze eingepresst.

В CoverMotor_Arduino используется «нормальный» M3 Gewindeeinsätze eingepresst.

Danach die Platinen verschraubt. Der Poti + Schalter verlötet und an dem Gehäuse angebracht.

Anschließend werden die Kabel gemäß Diagramm miteinander verbunden.

Die Base wird nun mit dem Gehäuse zusammengeschraubt.

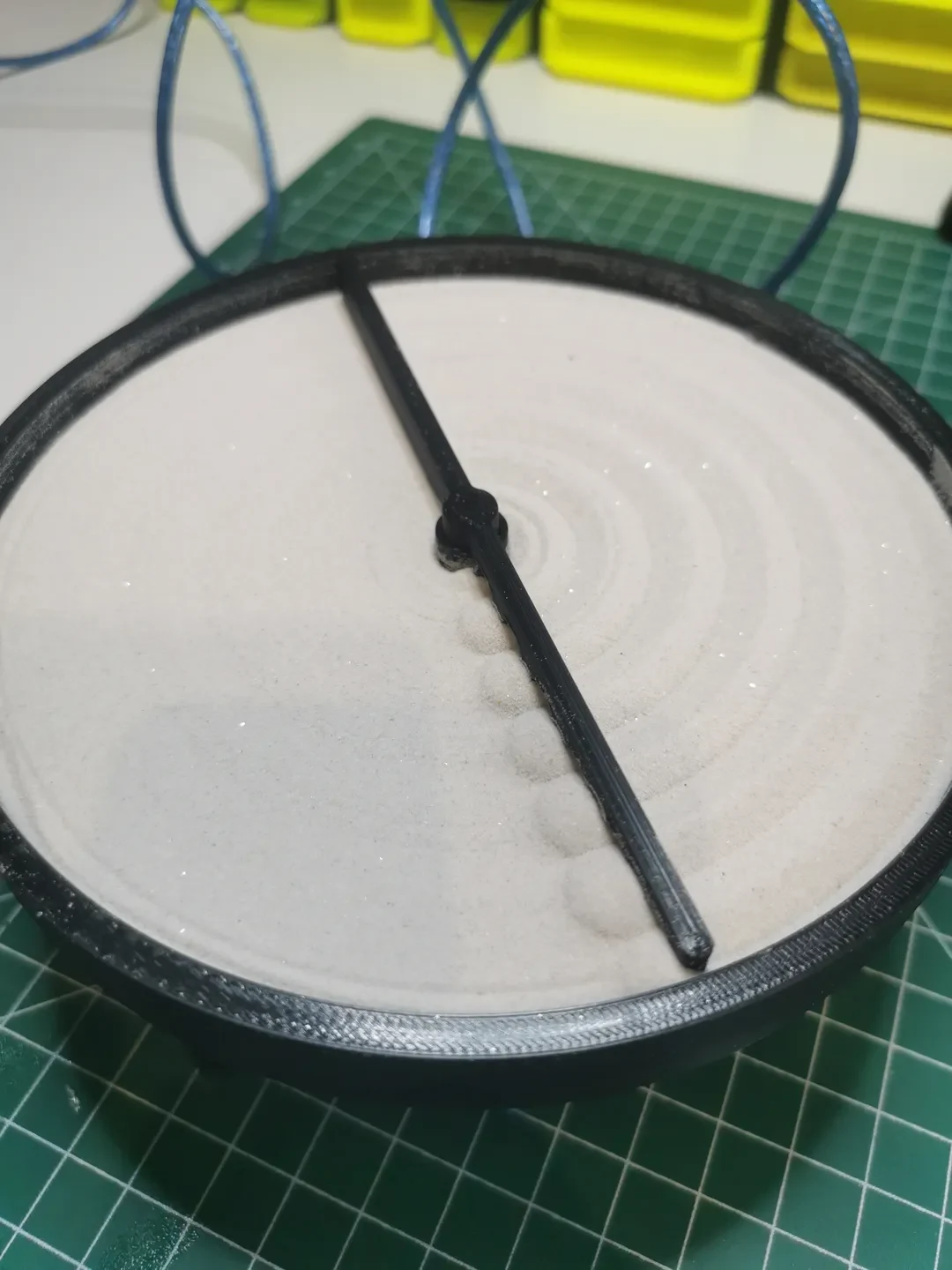

Anschließend vorsichtig Sand einfüllen und laufen lassen.

Weitere Anleitungsschritte und Informationen aus dem Original zu entnehmen.
