Polar Drawbot для Макеланджело с аккумуляторами в качеств...

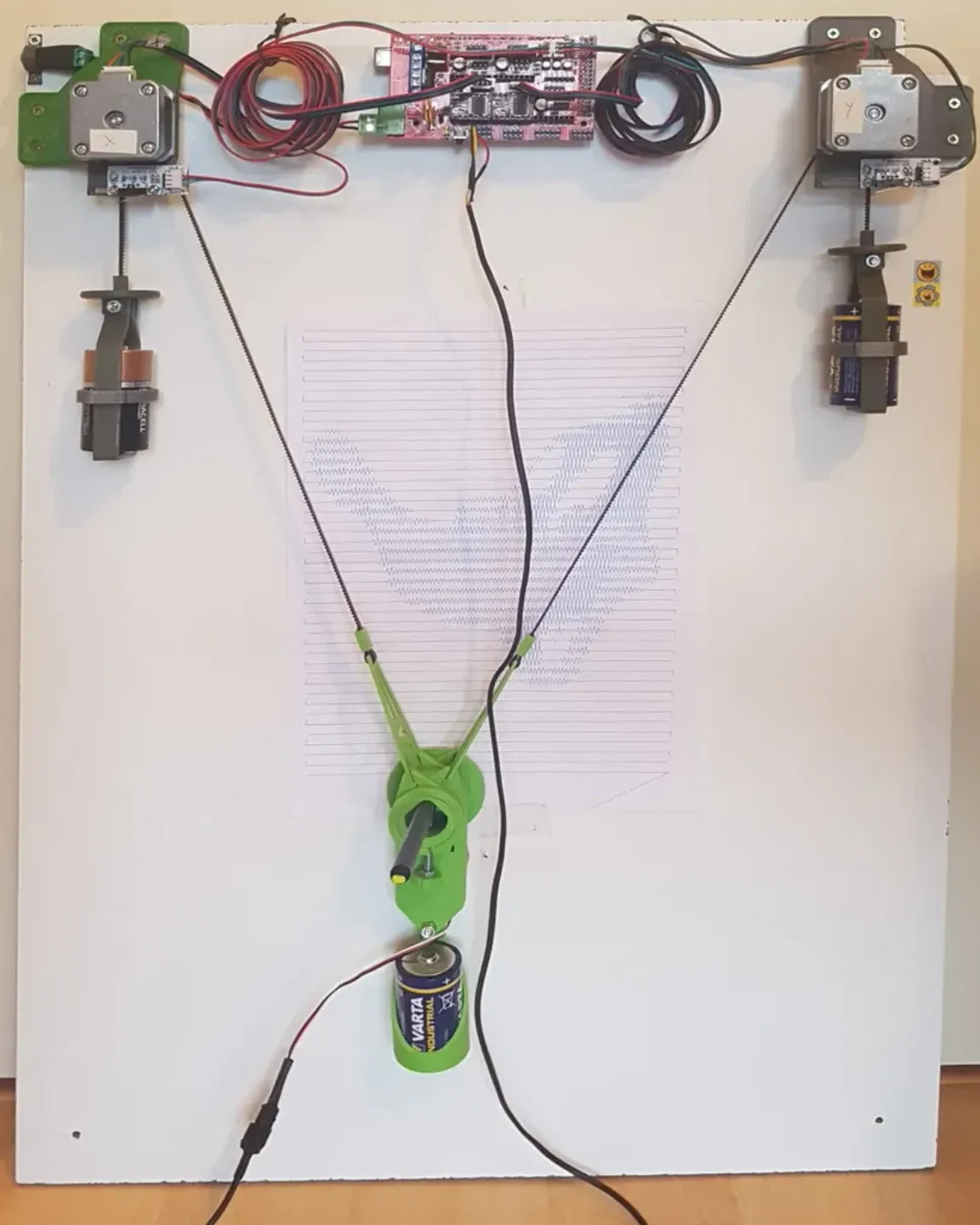

Это ремикс нескольких частей, которые мне понадобились для создания моего бота-дробилки с https://github.com/MarginallyClever/Makelangelo-software и прошивкой Marlin 2.0.9+.

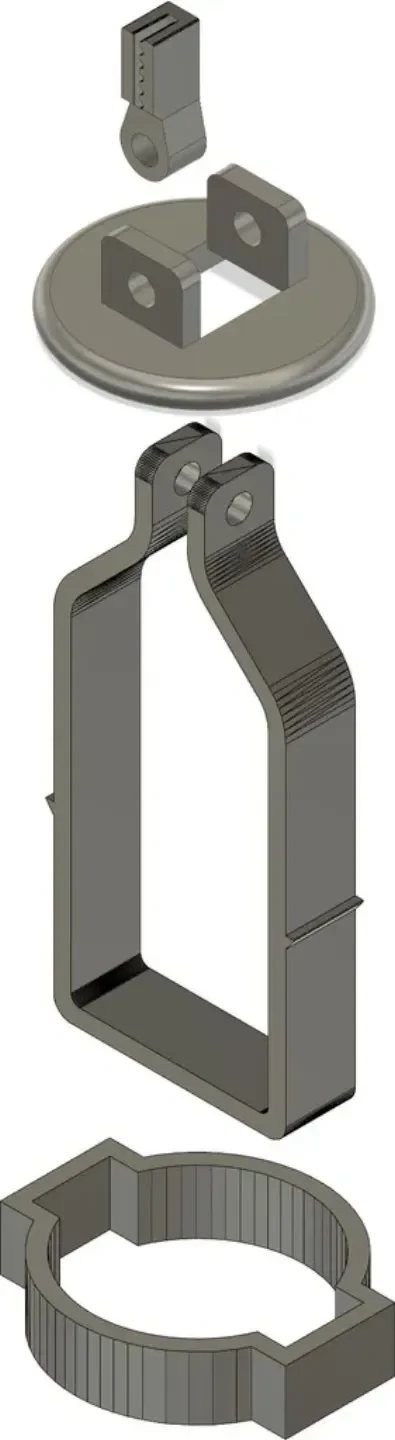

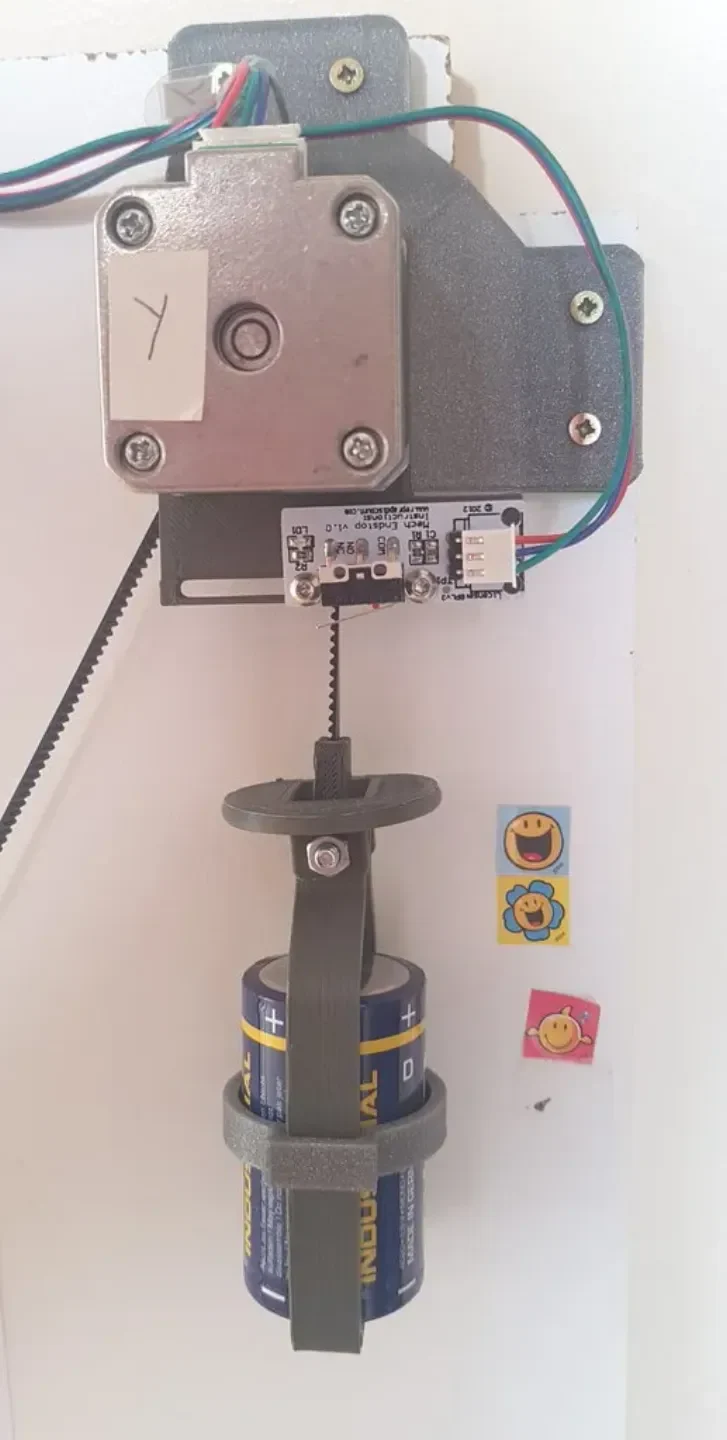

В качестве противовеса используются батарейки LR 20.

Я использовал все детали с https://www.thingiverse.com/thing:3169670 в качестве опоры для шагового двигателя и напечатал Endtop-left.stl и Endstop-right.stl, чтобы закрепить концевой упор чуть ниже шаговых двигателей.

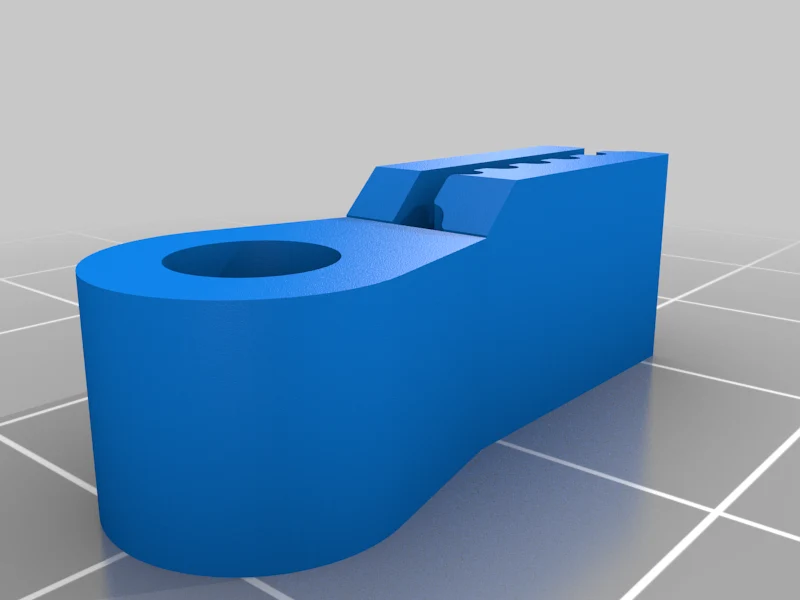

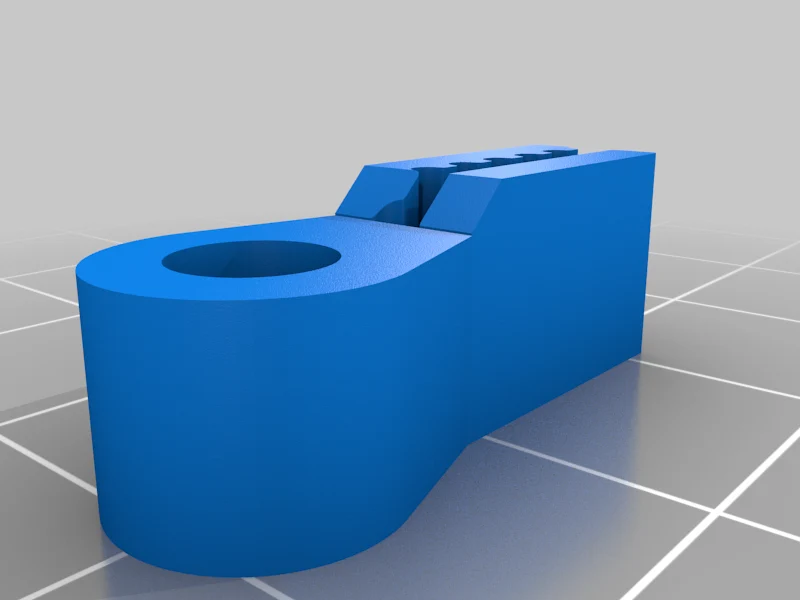

Все части подставки для ручек, она же гондола, взяты с https://www.thingiverse.com/thing:2494228 в сочетании с противовесом-4.stl.

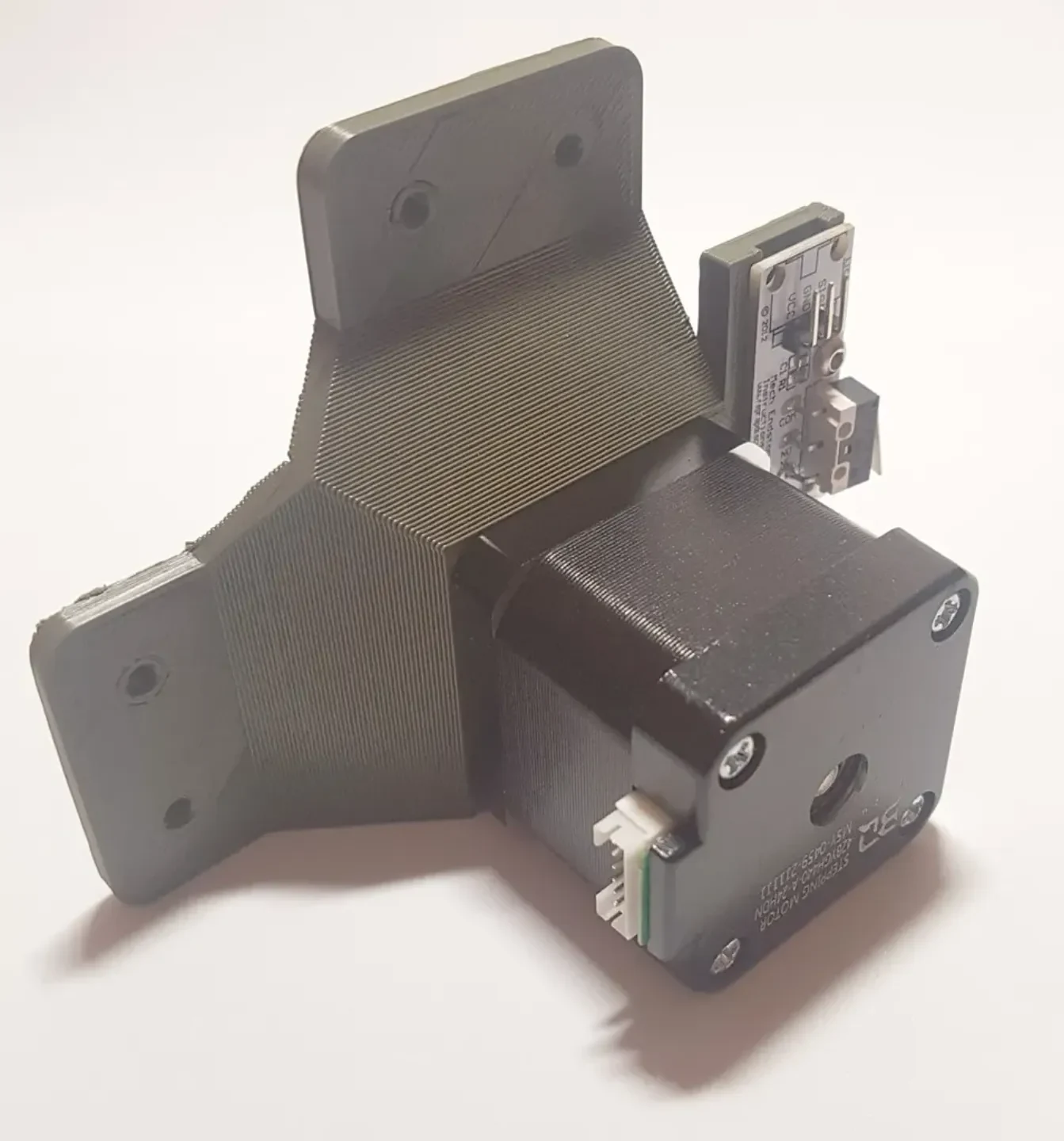

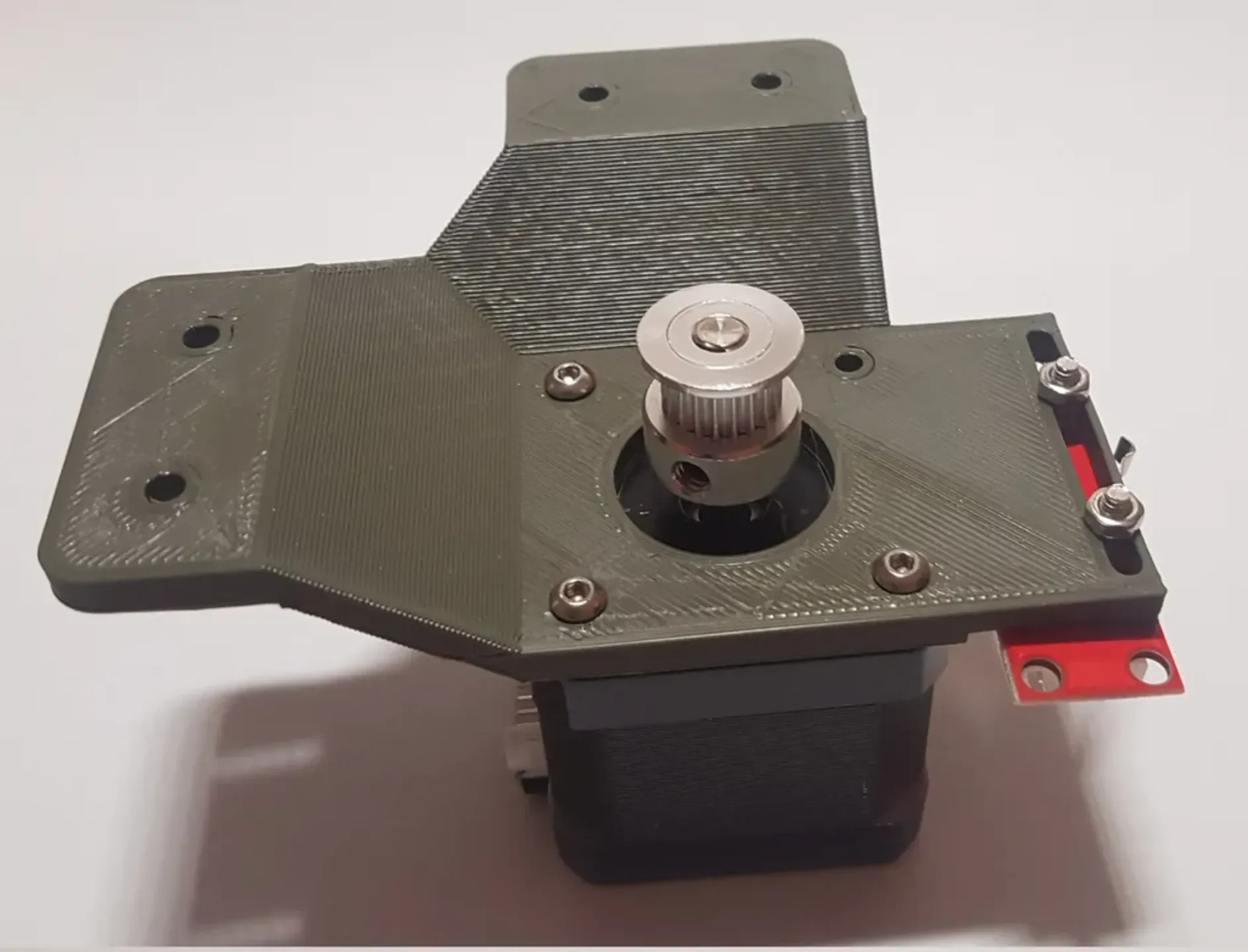

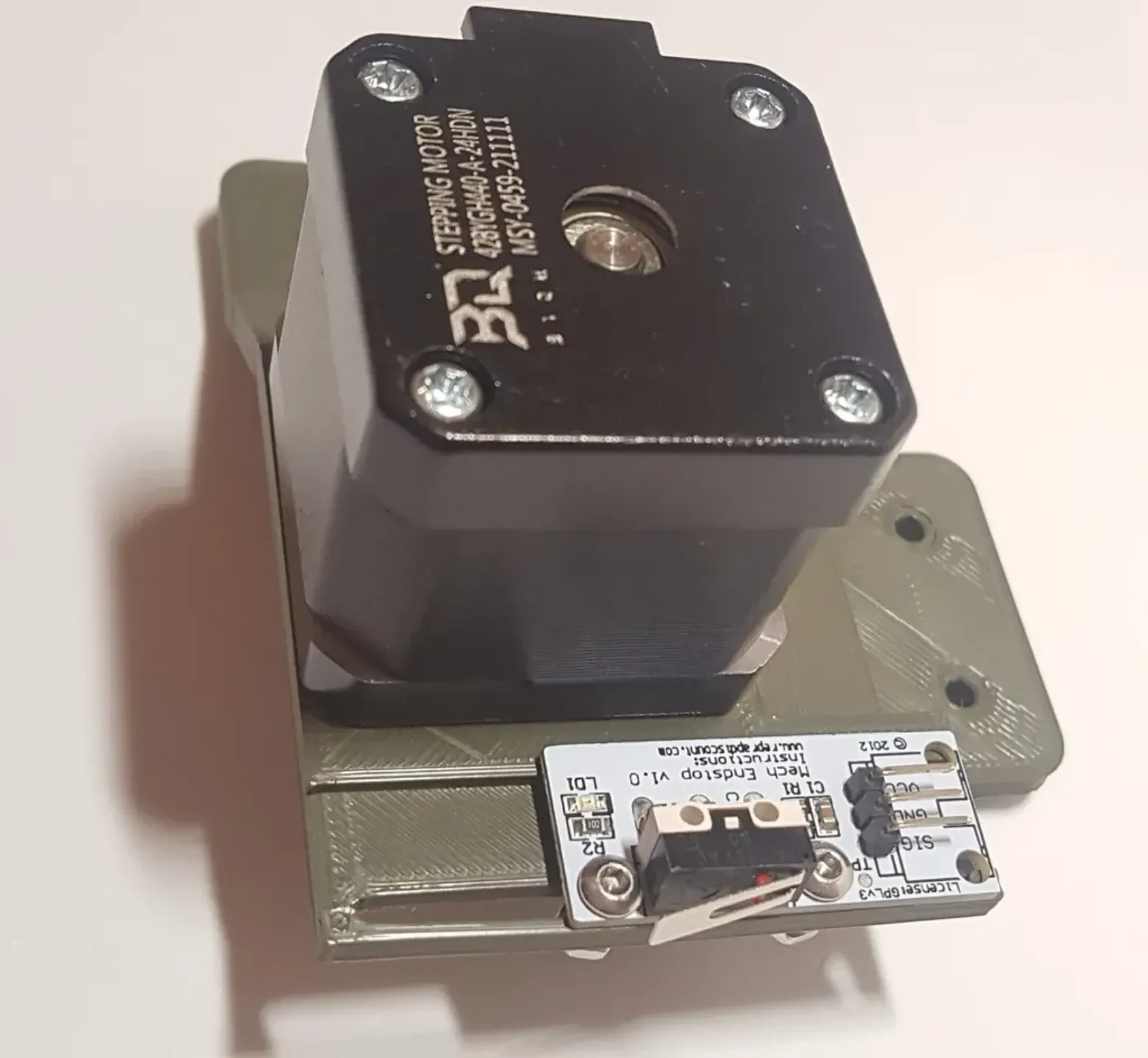

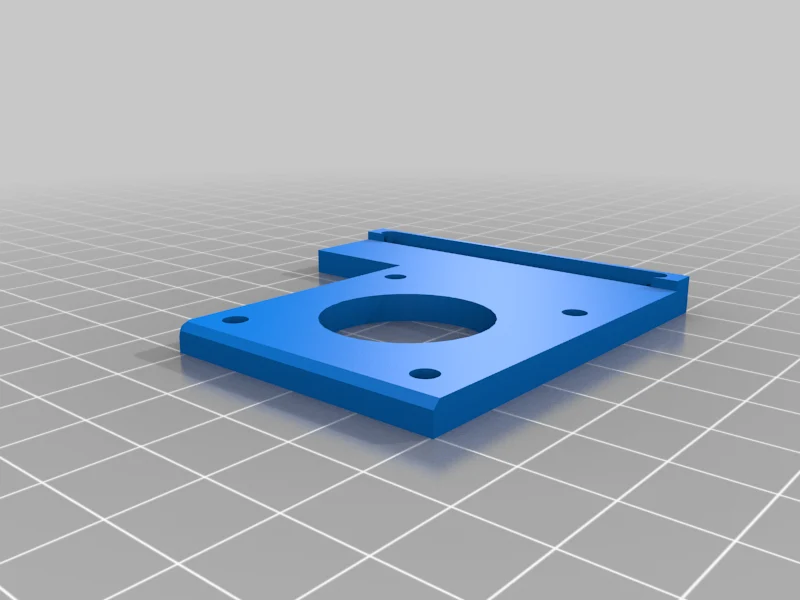

Обновление от 16 февраля: я добавил новую версию крепления шагового двигателя с поддержкой концевого упора. Правую и левую необходимо распечатать.

Вот полный журнал сборки на моем веб-сайте (на французском языке): https://www.mydiy.dev/realisations_drawbot.html.

Категория: Робототехника
