Prusa Enclosure V2 LED и Lüfter Steuerung НЕТ поддержки.....

Инструкция на английском языке находится ниже

Eine Steuerbox mit einem Arduino Nano welcher mit einem Potentiometer einem Schalter und einem Kapazitivem Sensor gesteuert werden kann.

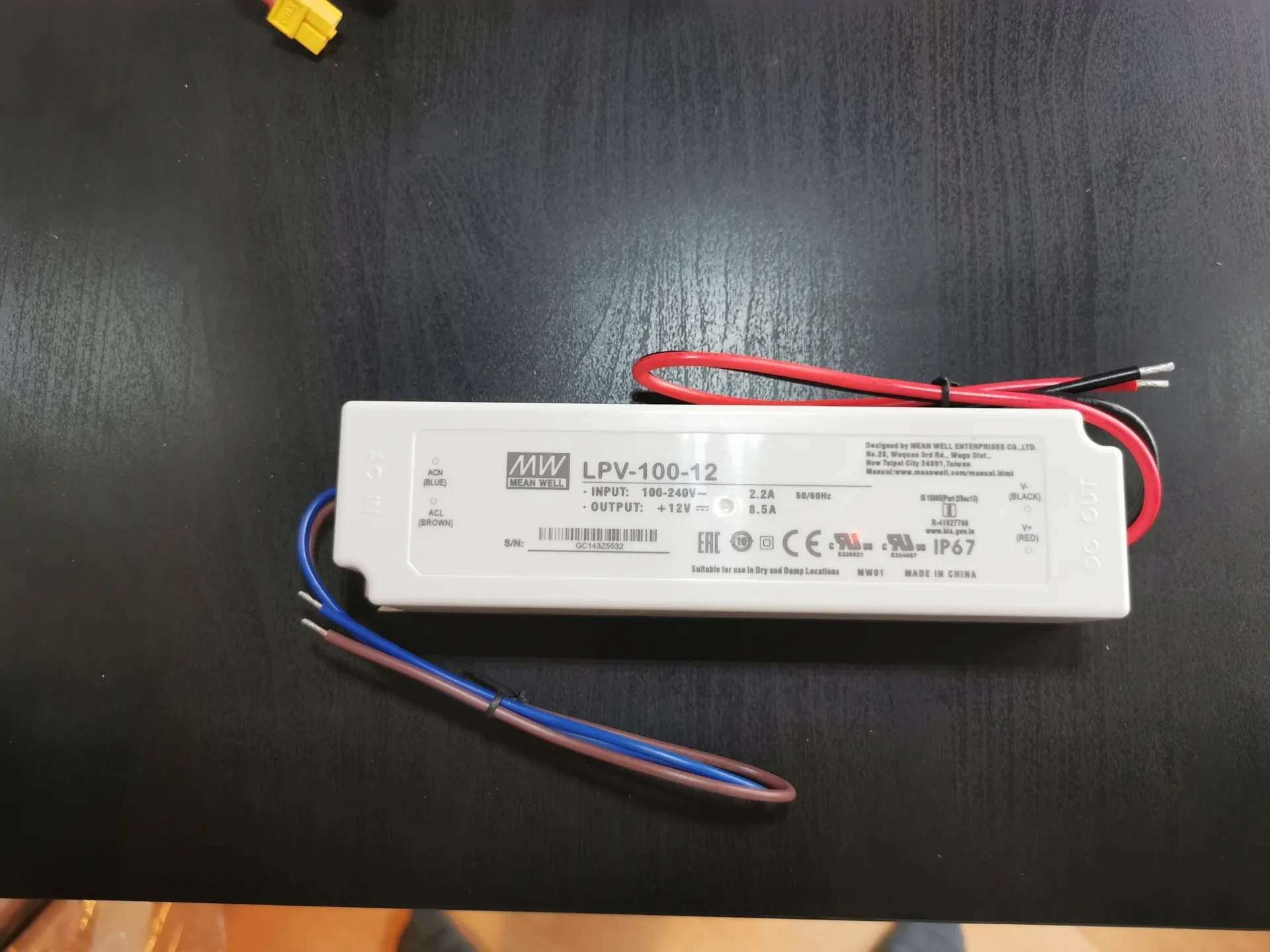

Zur Versorgung wird ein LPV-100-12 Netzteil benutzt. Mit einem 7805 Linear Spannungsregler работает от 12 В до 5 В для использования с Arduino. Falls man mehr Leistung benötigt empfehle ich einen Уйти в отставку Вандлер

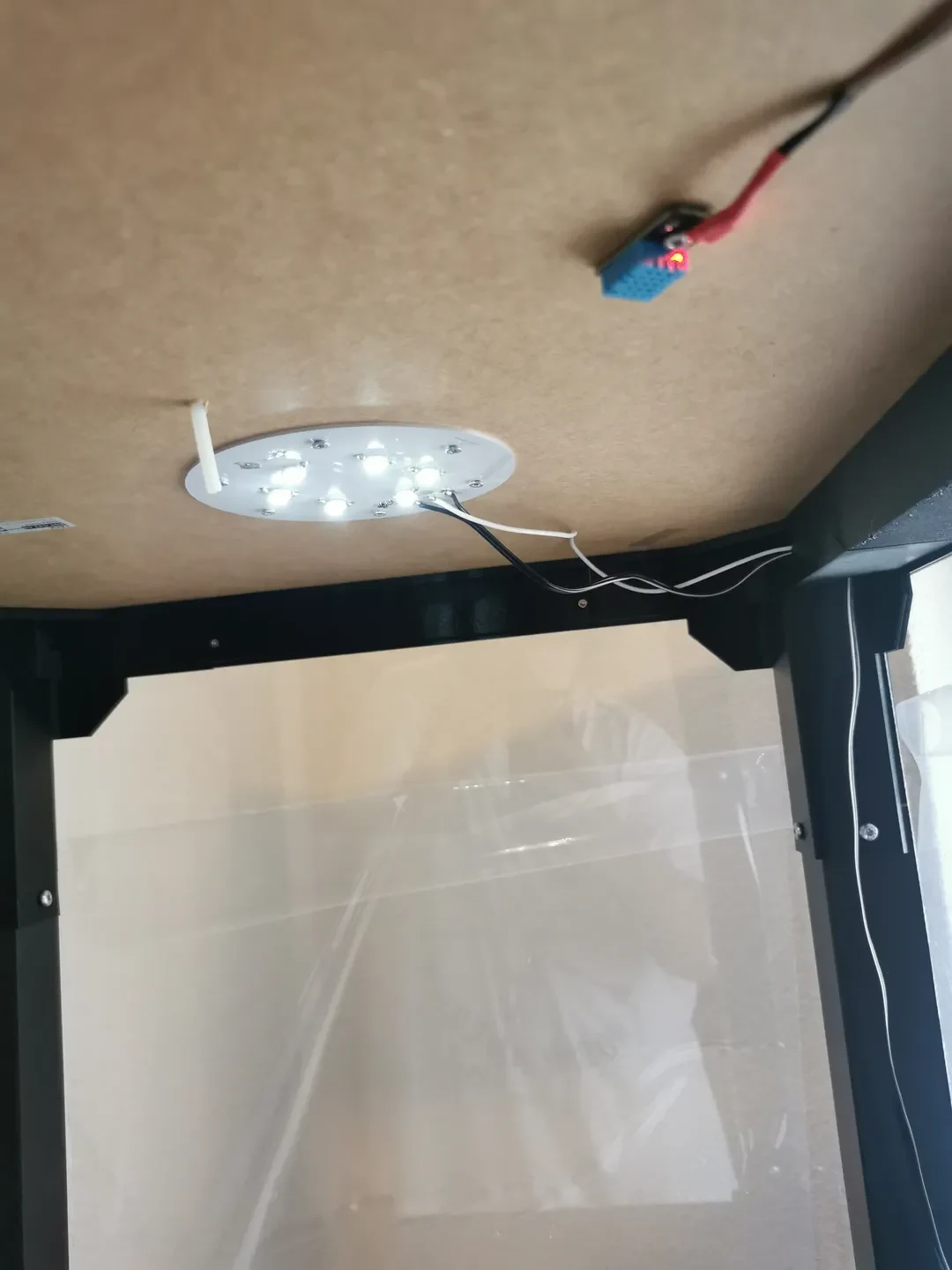

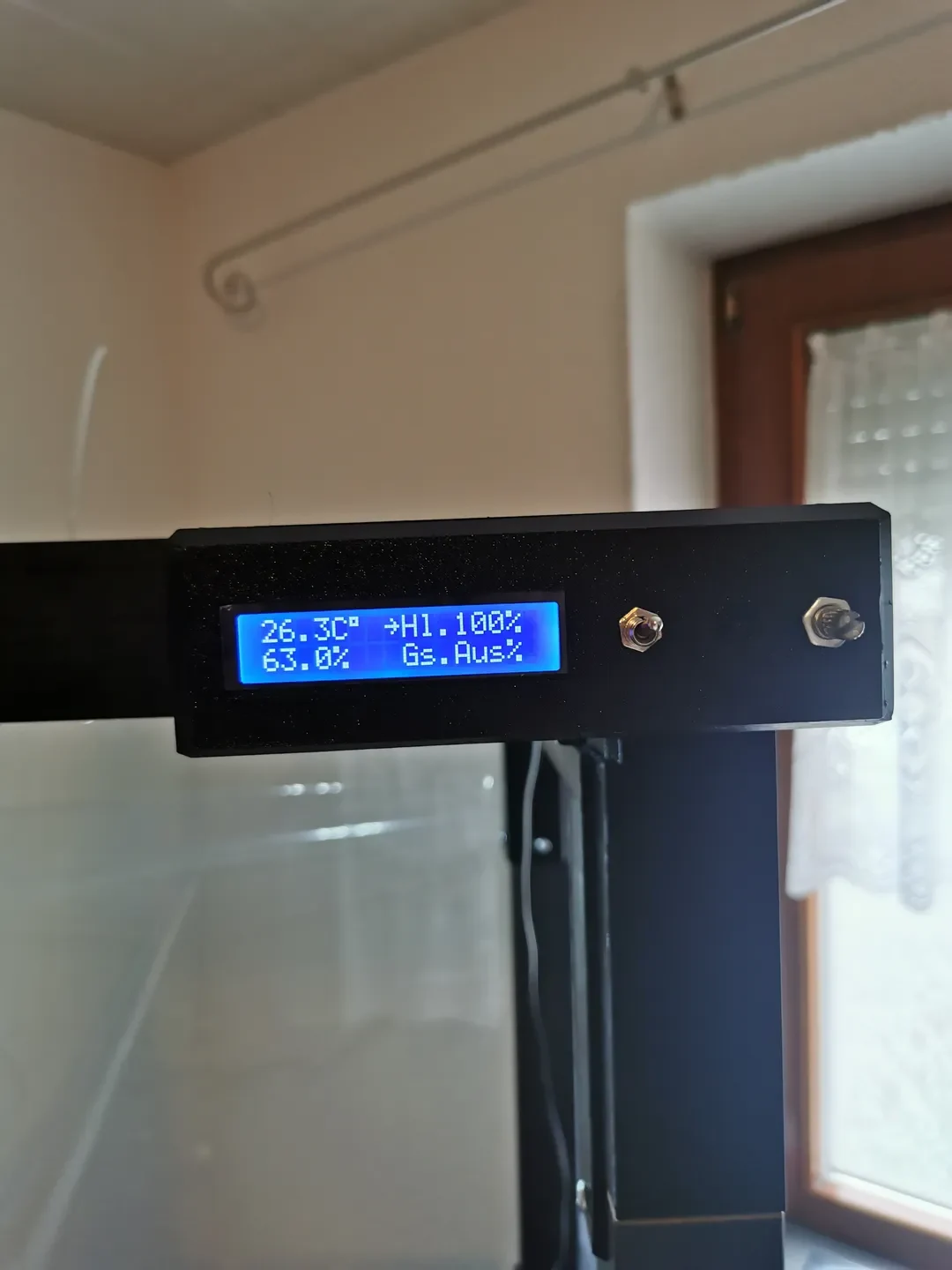

Для DHT11 Wird для контроля температуры и люфта необходимо использовать ЖК-дисплей, который всегда был включен.

Друканвайсунген

Поддержка: Нейн

Заполнение: 10-20%

Температура сопла: 240°C Erste Schicht; 235C° Отдых

Температура по Бетту: 90°С Эрсте Шихт; 90C° Отдых

Шихтёэ: 0,1мм-0,2мм

Нить: PETG,PLA

Druckeinstellungen: Prusa 0,20mm SPEED Voreinstellung

Край: Zur sicherheit Ja (Nötig Nein)

Я хочу, чтобы модель была с моим собственным профилем PETG.

Варум PETG? Weil es zu der Zeit im Drucker geladen war und ich manchmal ziemlich faul sein kann .

Тейлелисте

Нихтгедрукте Тейле
Ардуино Нано
11 дирхамов
I²C ЖК-дисплей
Кабель
потенциометр
Шалтер
Капазитивный датчик
Нетцтейль
Спаннунгсреглер
Шраубен Зенккопф
Шраубен Кляйн
Шраубен Цилиндеркопф
Хольцшраубен
JST Кримпзангенсет

Sonstige dinge wie Lötkolben, Schrumpfschlauch, Werkzeug wie eine Abisolierzange, Seitenschneider, Akkuschrauber, Bohrer… .

Гедрукте Тейле

2x бретелька, держатель

1x Schale Gehäuse, корпус корпуса

1x Deckel Gehäuse, крышка корпуса

1x Холтер, правый держатель

1x звенья для бретельки, держатель слева

Ауфбау

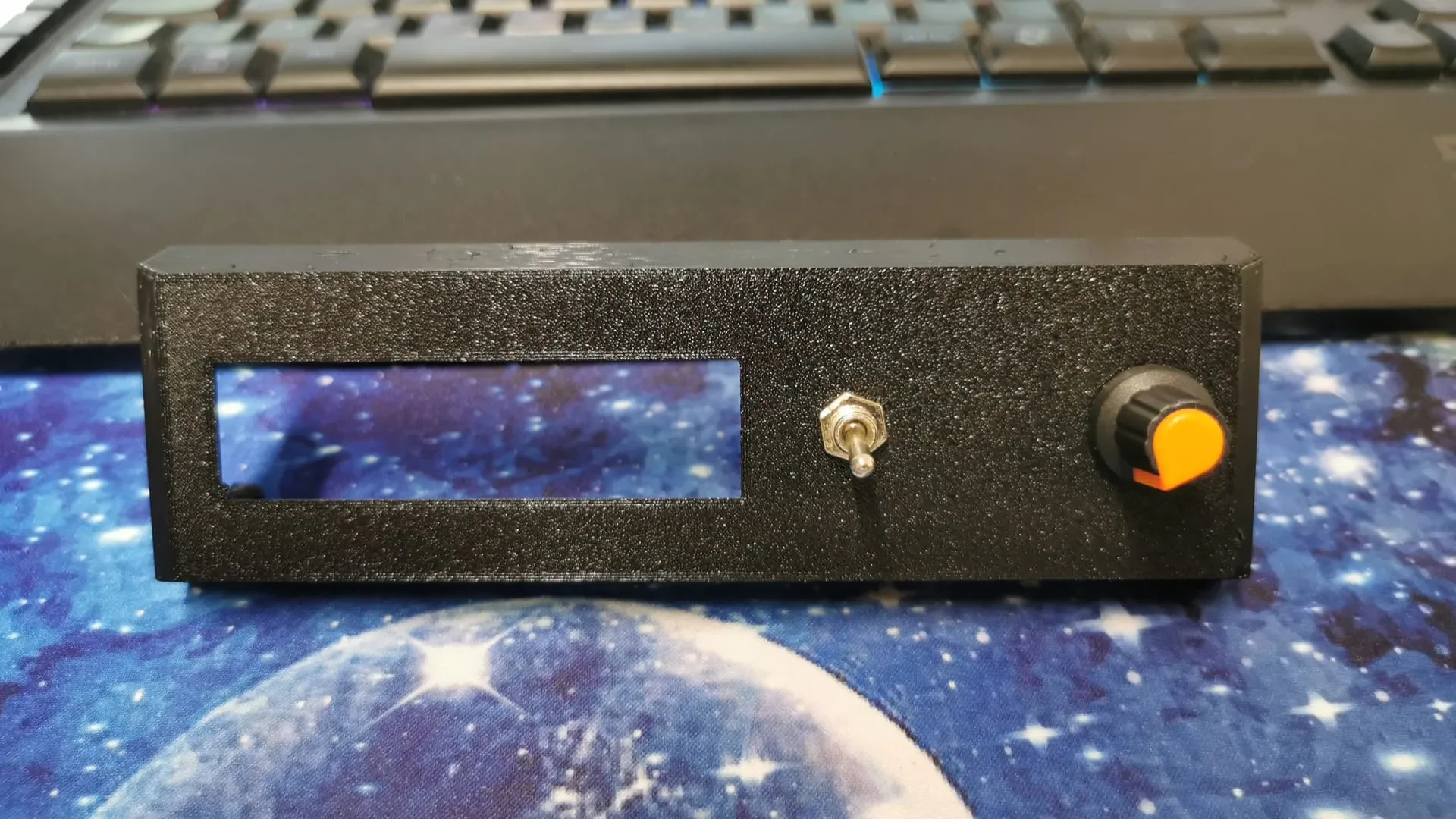

Дисплей, потенциометр, датчик напряжения и емкостный датчик находятся в рабочем состоянии (Den Sensor einfach reindrücken). Я лучше всего использую Steckern die Verbindung zwischen dem Arduino Herstellen, так что dass man die box einfacher zusammen und auseinander bauen kann.

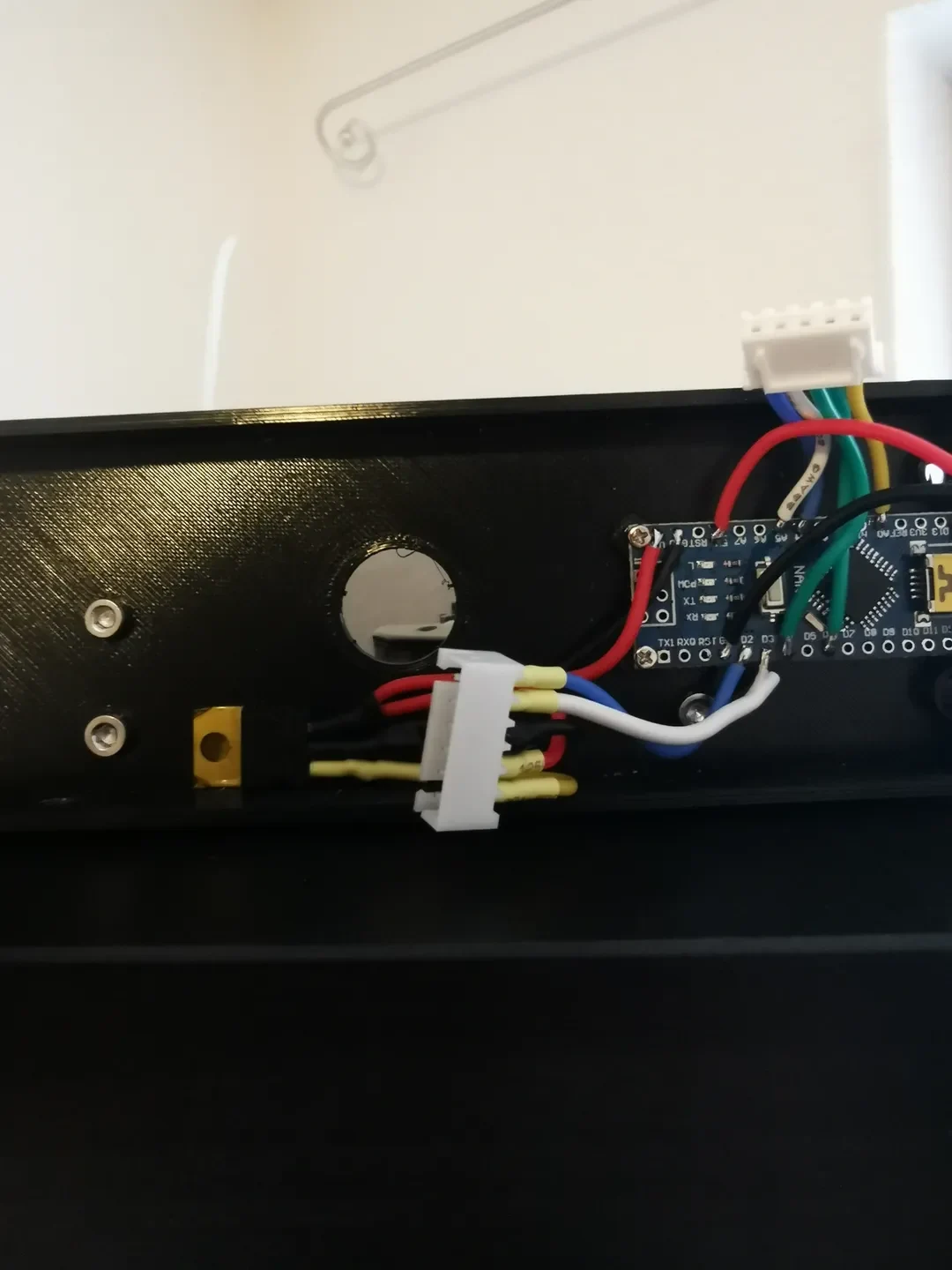

Arduino с ��азъемом M1,6 в Schale Schrauben Zuvor die Gegenstücke der Stecker mit kurzen kabeln и den Arduino Löten. Также позвольте Штеккеру и Arduino подключиться к дате DHT11, а также к источнику питания и сигналу ШИМ для лампы и подключения к ней.

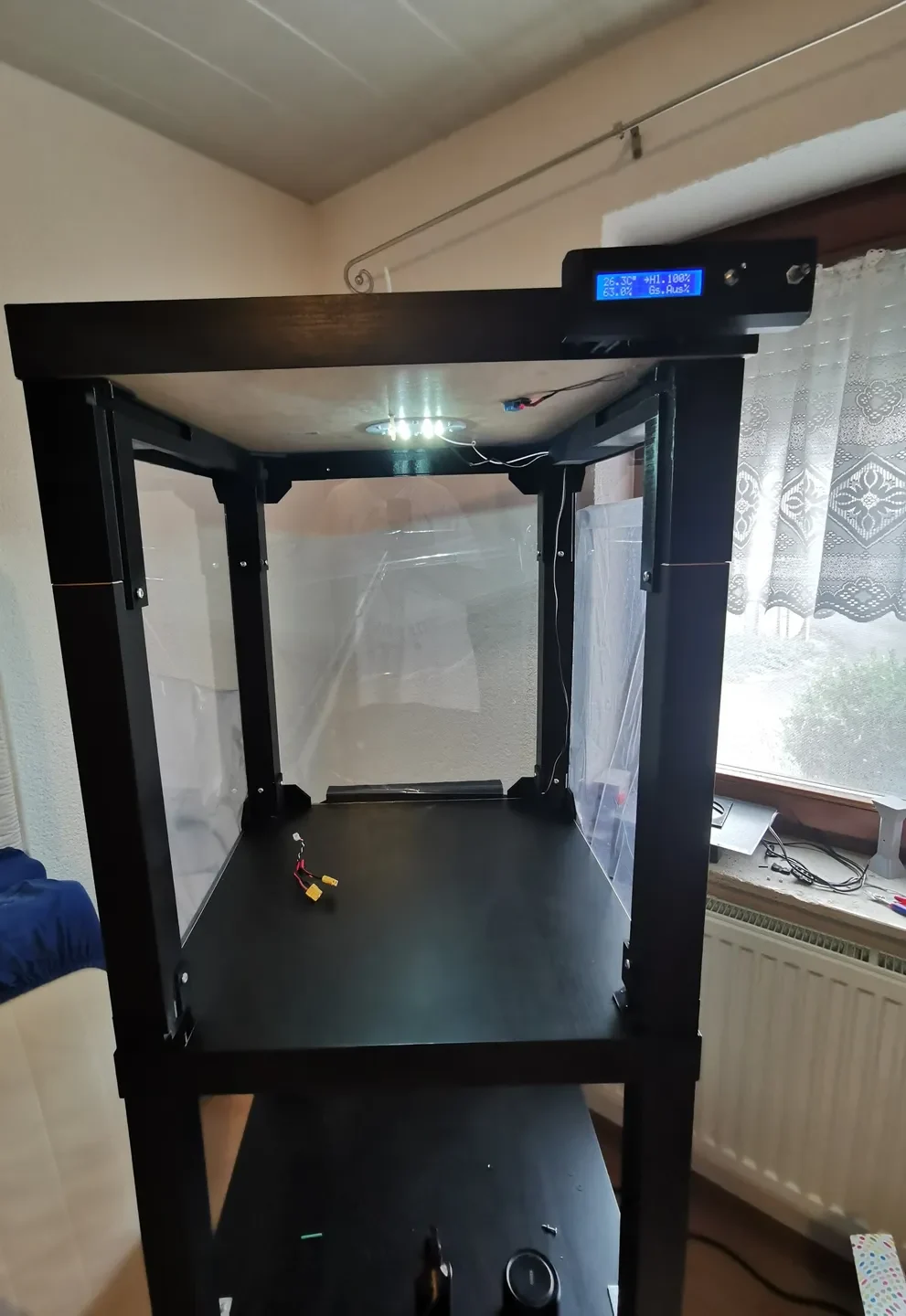

Монтаж

Zum befestigen die Halter nur an einer schraube befestigen, so das das Gehäuse nach unten hängt. Если вы не можете найти Loch Positionen anzeichnen und anbohren, damit die schrauben später einfacher in das holz geschraubt werden können.

Um den Bewegenden Deckel des Gehäuses flach Ligend zu haben muss man Löcher durch diesen bohren. Von der Mitte der angezeichneten Befestigungslöcher zu zwei punkten:

Der punkt über dem Rechten Bein des Gehäuses um Spannungs und PWM Kabel durchzuführen und ein Loch um die Kabel des DHT11 Durchzuführen.

Diese Löcher müssen alle schräg gebohrt werden, da der IKEA Lack tisch aber fast nur aus Karton besteht ist diese Aufgabe nicht besonders schwierig.

Если вы хотите, что��ы кабель был прочным, это значит, что у вас есть ташенлампа и ваша пинцетта, и это означает, что кабель прочный, дас лох дурчзузиен.

Wenn man das Gesamte Gehäuse Hat Muss Man Das Loch etwas Weiter Hinten Bohren. Если я хочу, чтобы вы выбрали Löcher des Prusa Gehäuses с ден Löchern der Tischplatte übereinstimmen, konnte ich das loch relativ weit vorne Bohren.

Кодекс

Я хочу оставить комментарий в своем коде. aber ich werde die verwendeten Pins trotzdem hier nochmal aufschreiben.

DHT11: Контакт 2

Потенциометр: контакт A0

I²C-ЖК-дисплей: SDA: контакт A4

SCL: контакт A5

Контакты ШИМ: Свет: Контакт 3

Люфтер: Контакт 5

Шальтер: Контакт 4

Капазитивный датчик: контакт 6

Затем необходимо установить библиотеку датчиков Adafruit и библиотеку DHT11.

Для I²C-LCD полезно использовать библиотеку LiquidCrytal_I2C.

Если у вас возникли проблемы или проблемы с Fragen, то, наконец, я немного знаю. Ich weiß aus Erfahrung, wie nerfig manche Issuee sein können. Я могу использовать более широкий функционал этого кода.

Обновление 25.11.24:
