Блок УФ-облучения печатной платы

Arduino и пр.

Источник:

www.printables.com

Ящик для УФ-облучения — чрезвычайно полезная деталь для изготовления печатных плат.

Я поискал и обнаружил, что они слишком велики и слишком дороги для моего использования. Кроме того, всем устройствам требуется внешний источник питания.

В этой связи я решил создать тот, который лучше соответствует моим потребностям.

Мои требования:
-Компактные размеры

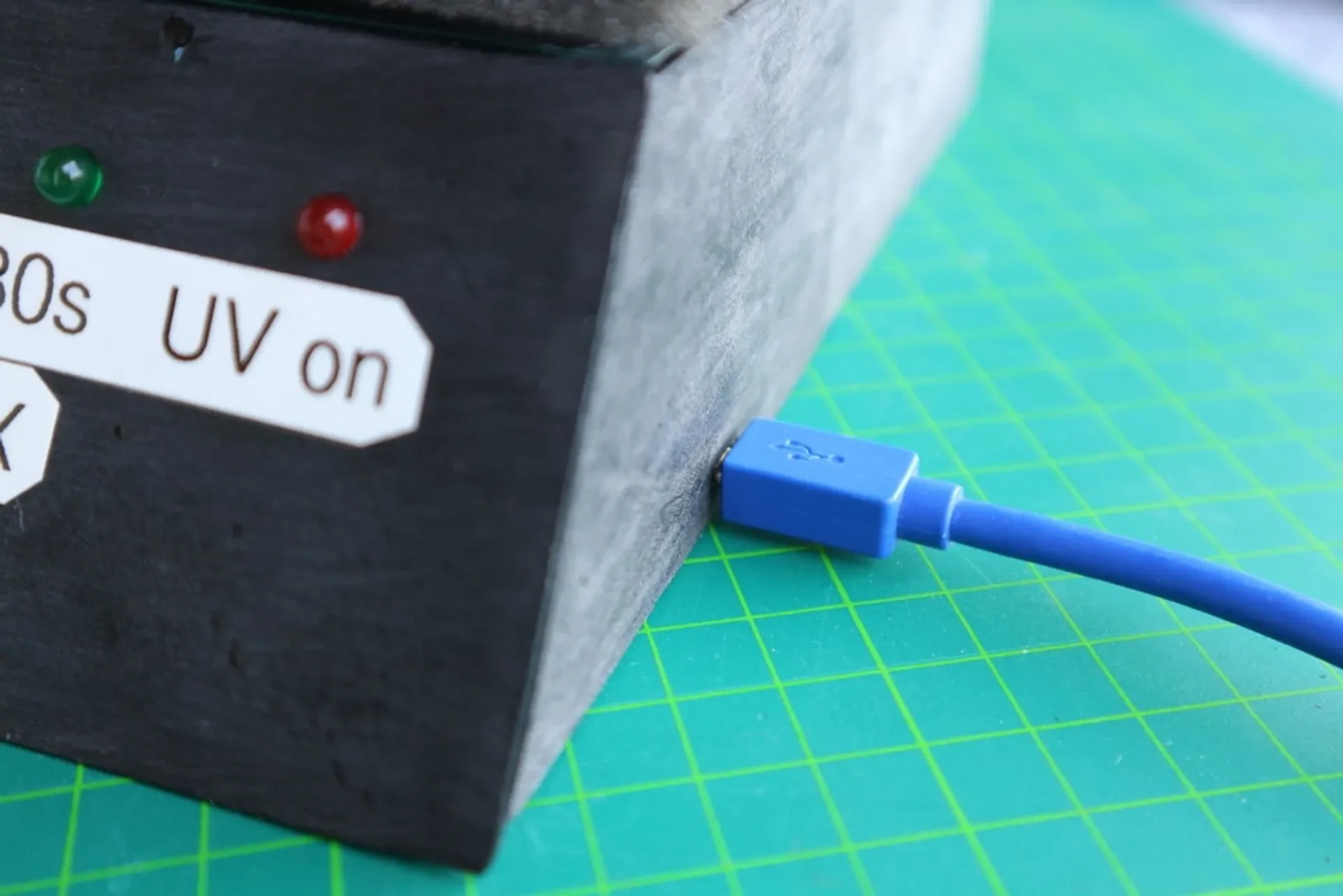

-USB-зарядка
-Долгое время автономной работы
-Нет кнопок и ручек
-Очень простое использование

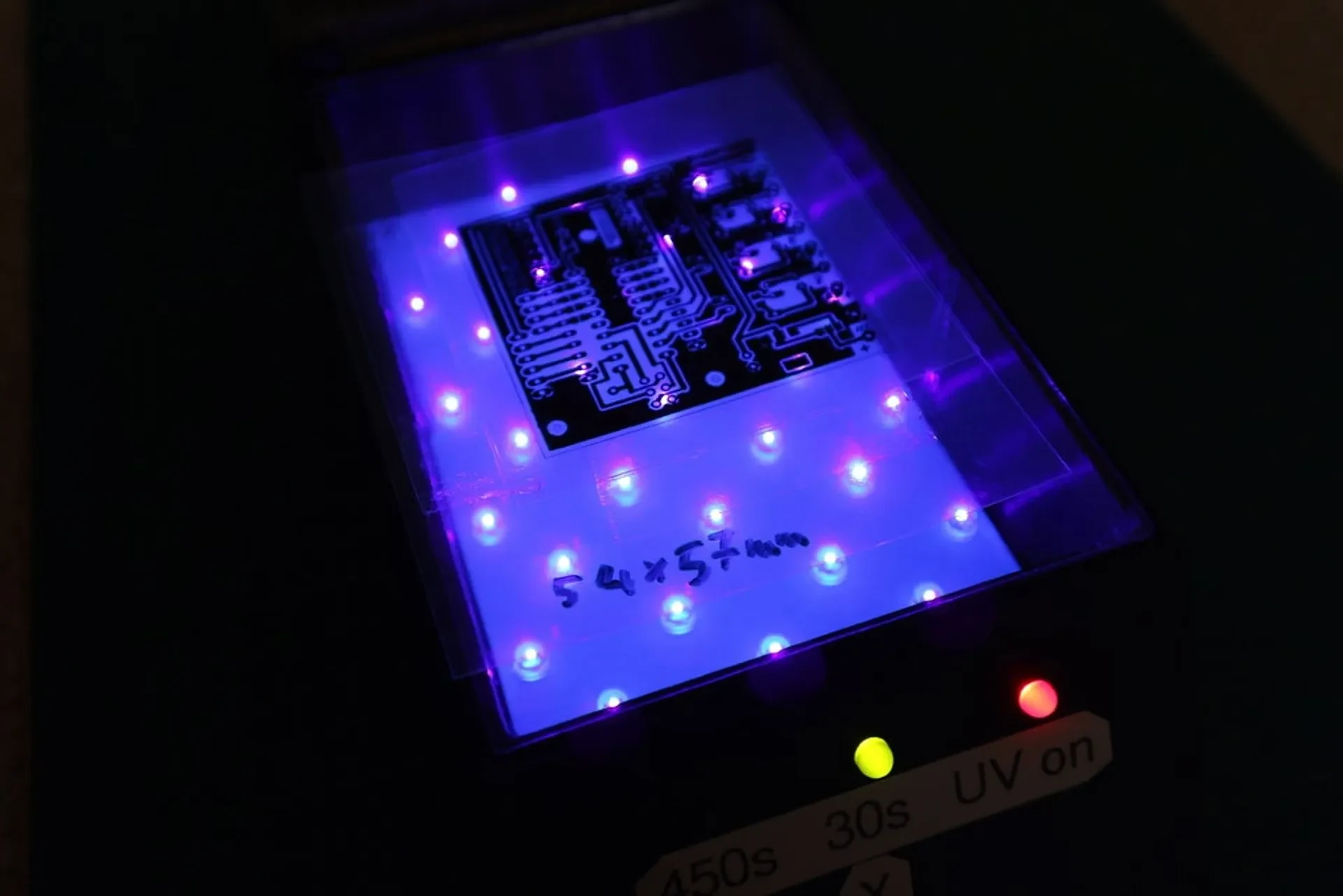

Итак, я построил коробку, с помощью которой можно подвергать воздействию до 184 печатных плат на одной зарядке!

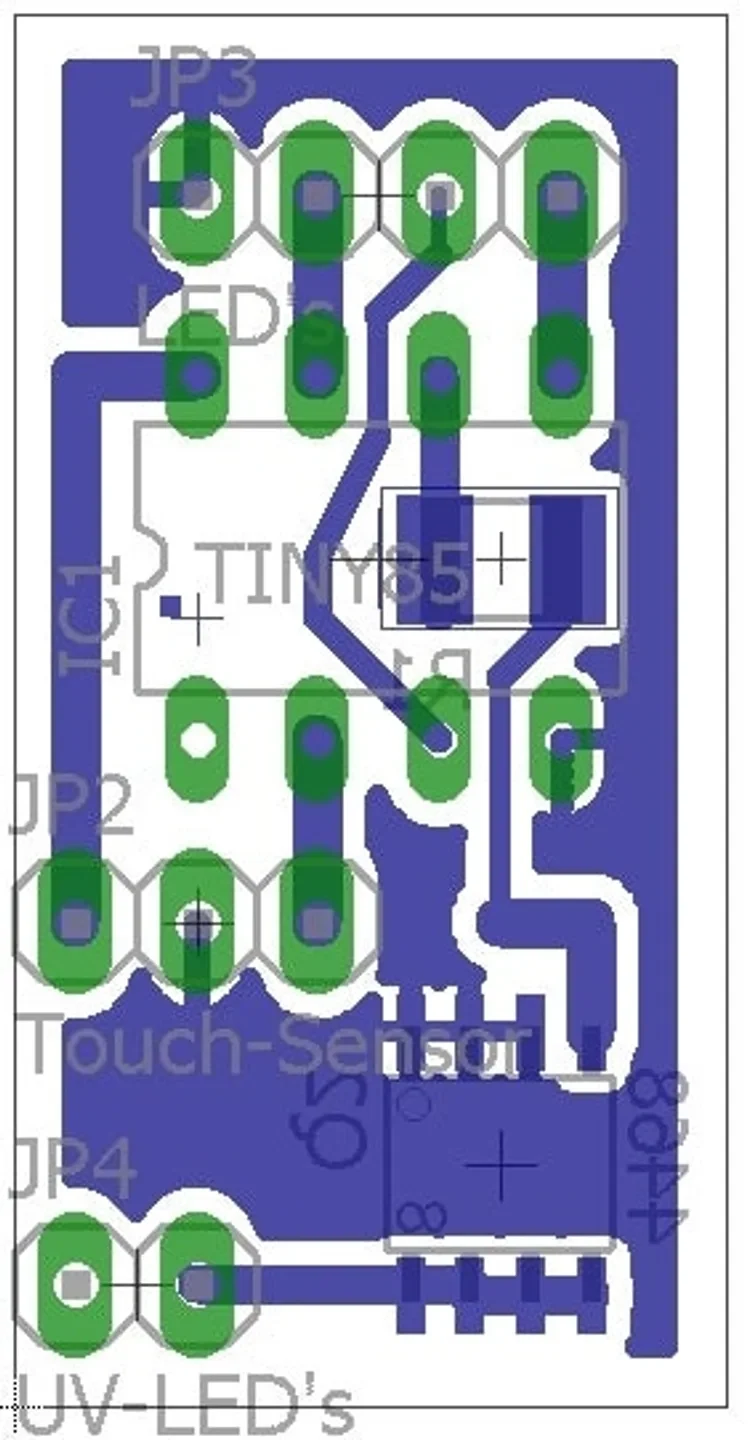

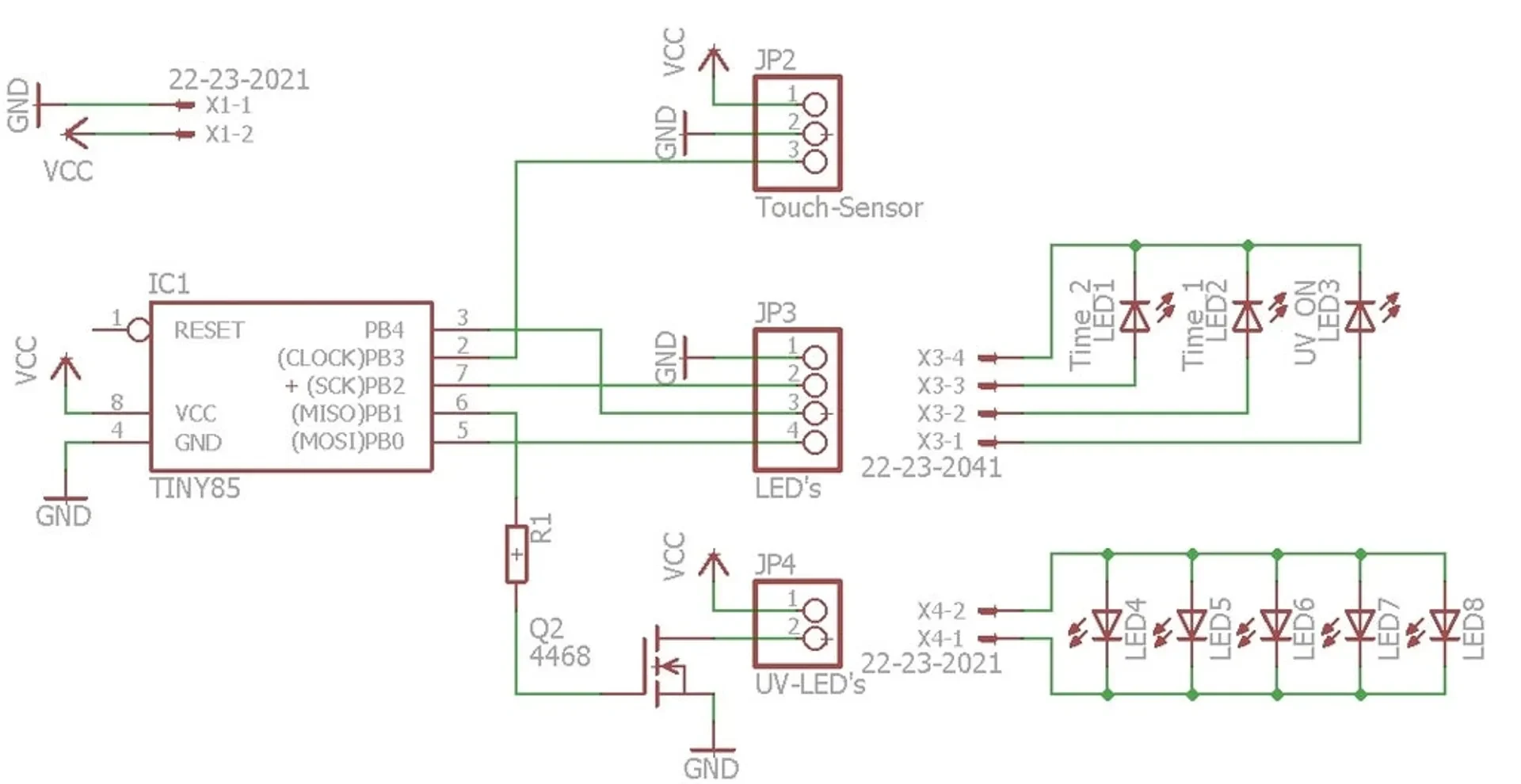

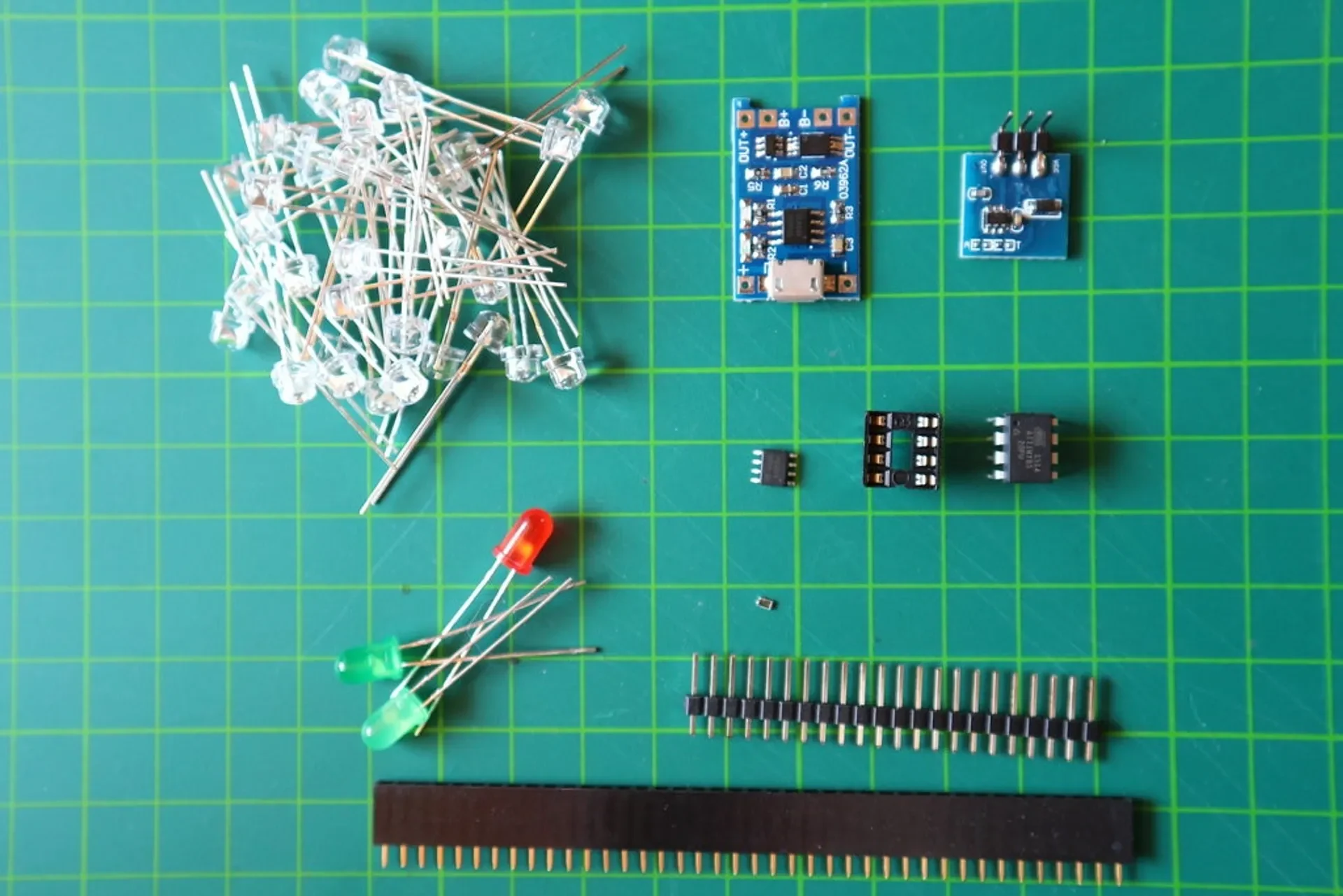

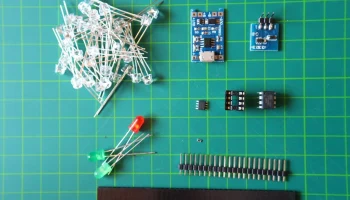

Вам нужно спаять, просверлить печатную плату, распечатать файлы, запрограммировать Arduino или ATTiny и
скрутить все вместе.

Подробные инструкции можно найти в инструкциях:
www.instructables.com/id/PCB-UV-Exposure-Unit/

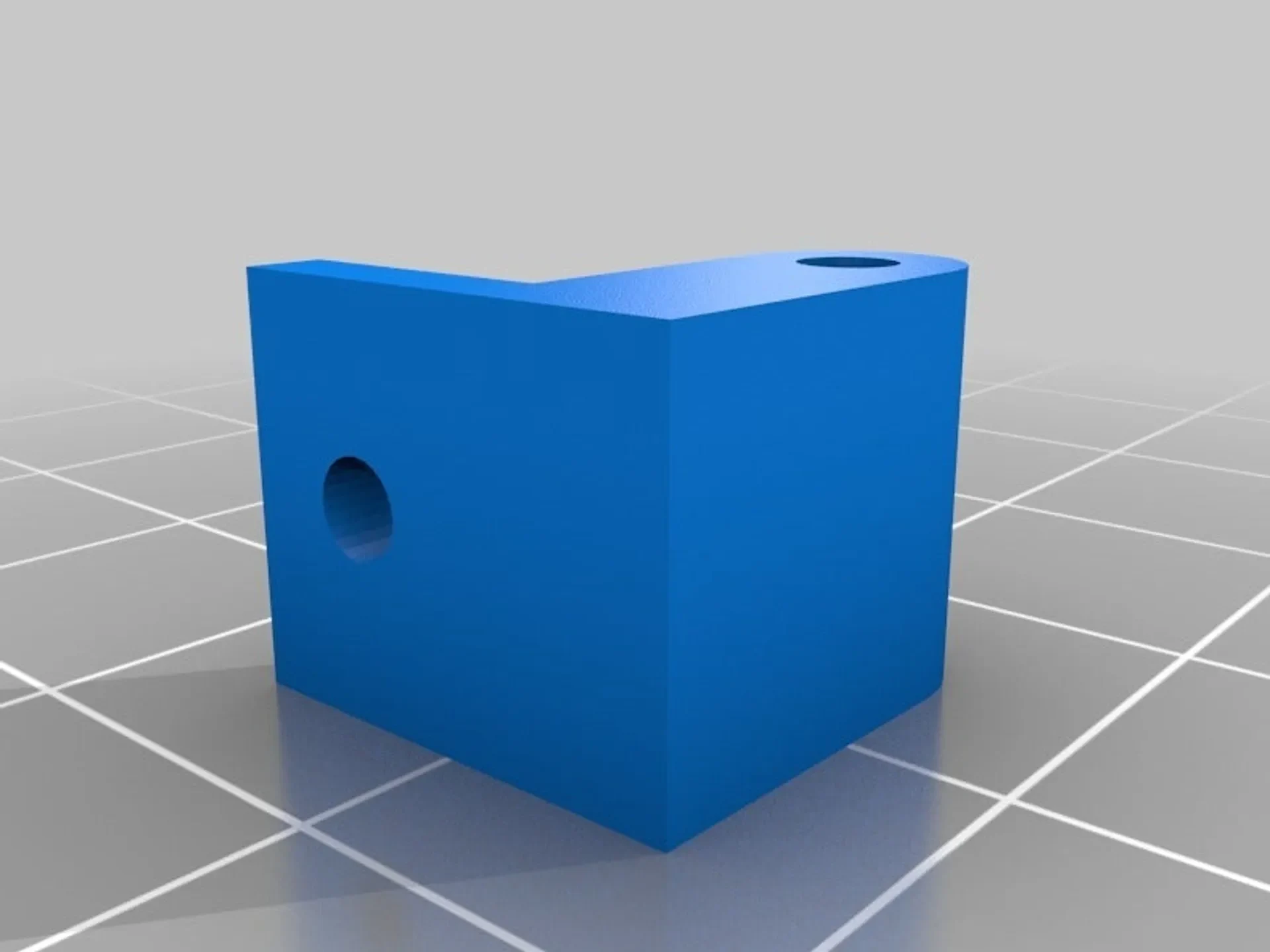

Как я это разработал

Я разработал все части в Google SketchUp.

В качестве ориентира у меня были все компоненты, особенно стеклянный лист.

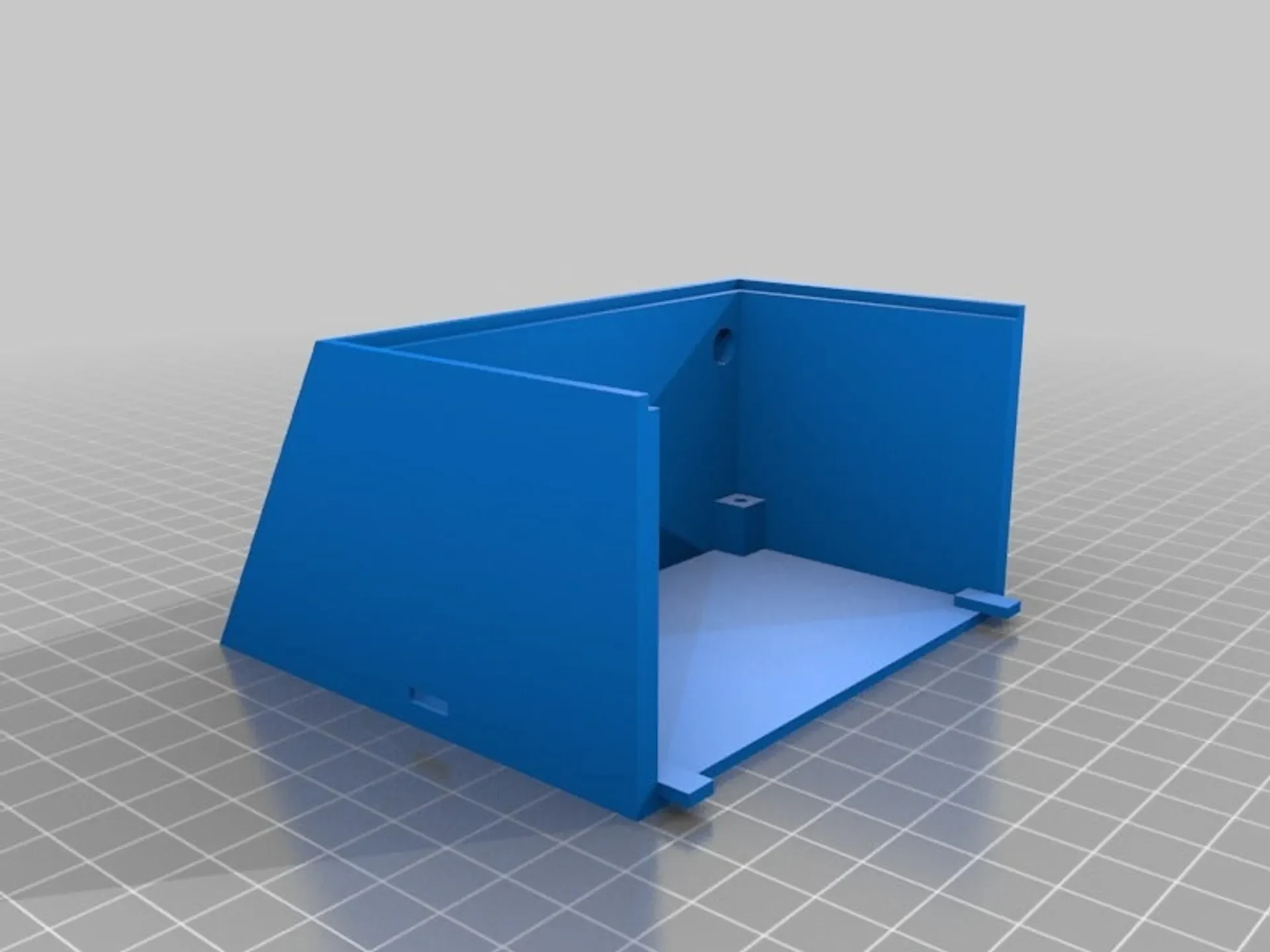

Основная часть корпуса разрезана пополам, потому что у моего маленького принтера есть пластина размером всего 150 х 150 мм.

Затем я экспортирую файлы STL, нарезаю их и распечатываю на своем принтере.

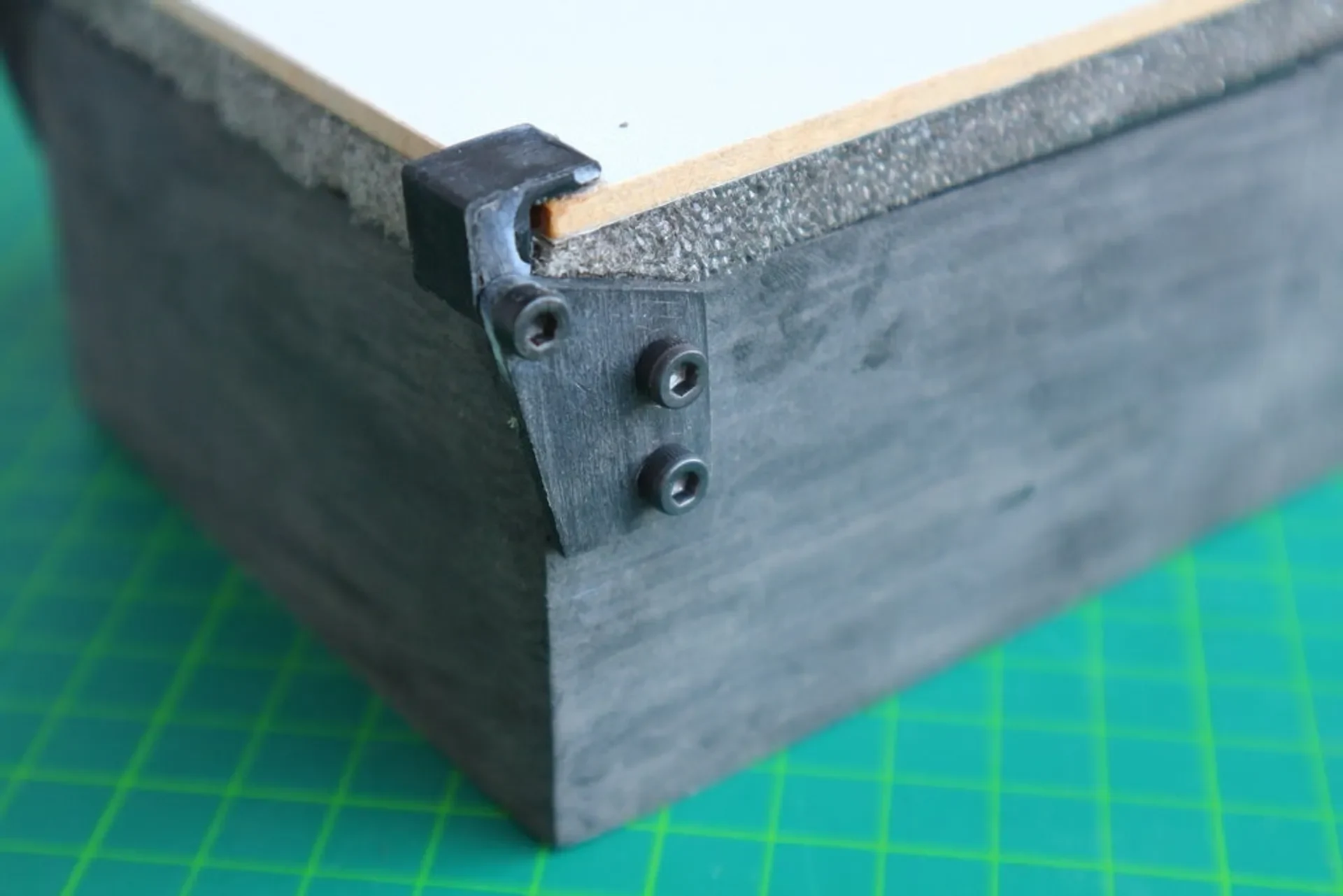

Устройство с закрытой крышкой.

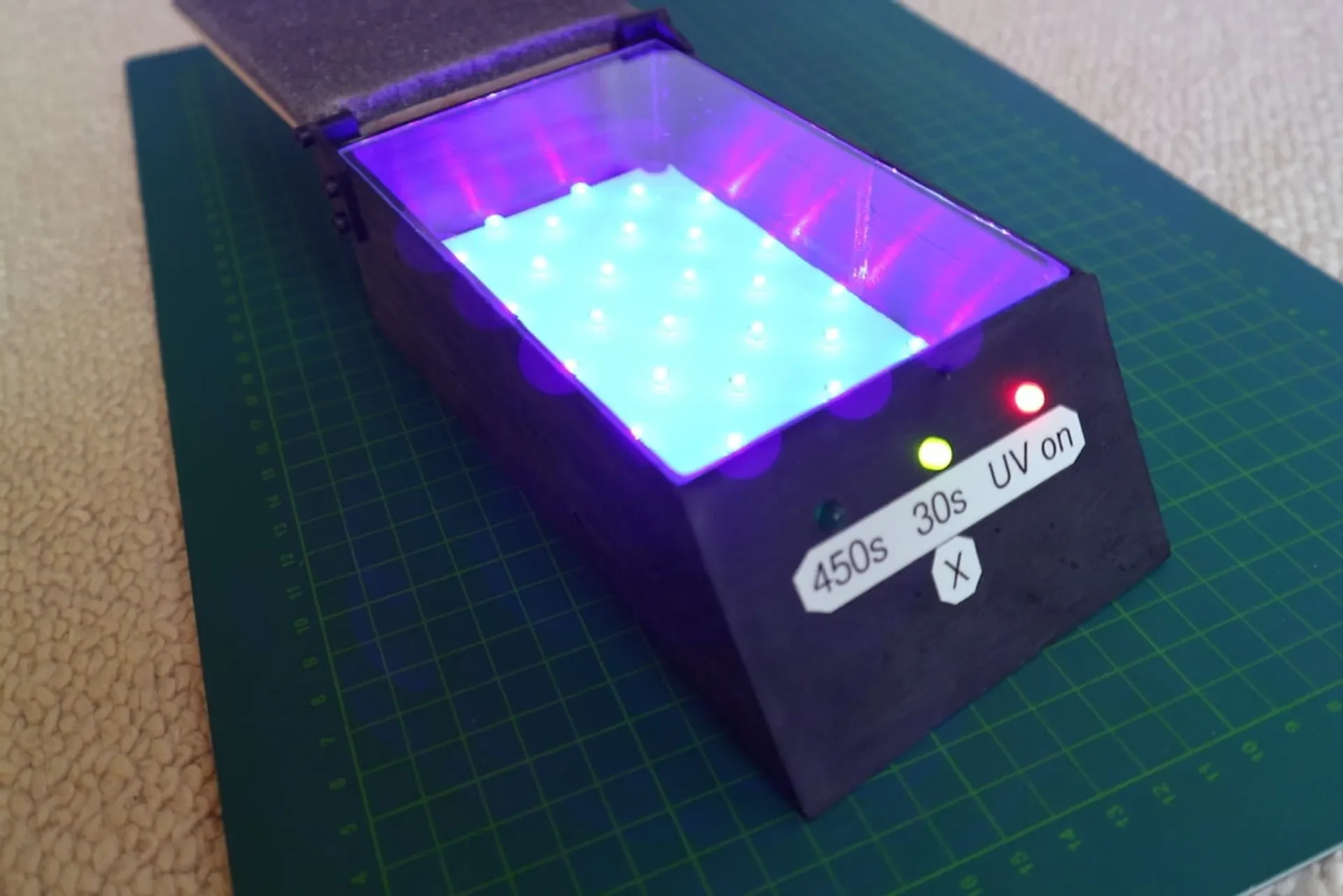

Устройство с открытой крышкой.
