Элегантный корпус для гибкой светодиодной матрицы RGB WS2...

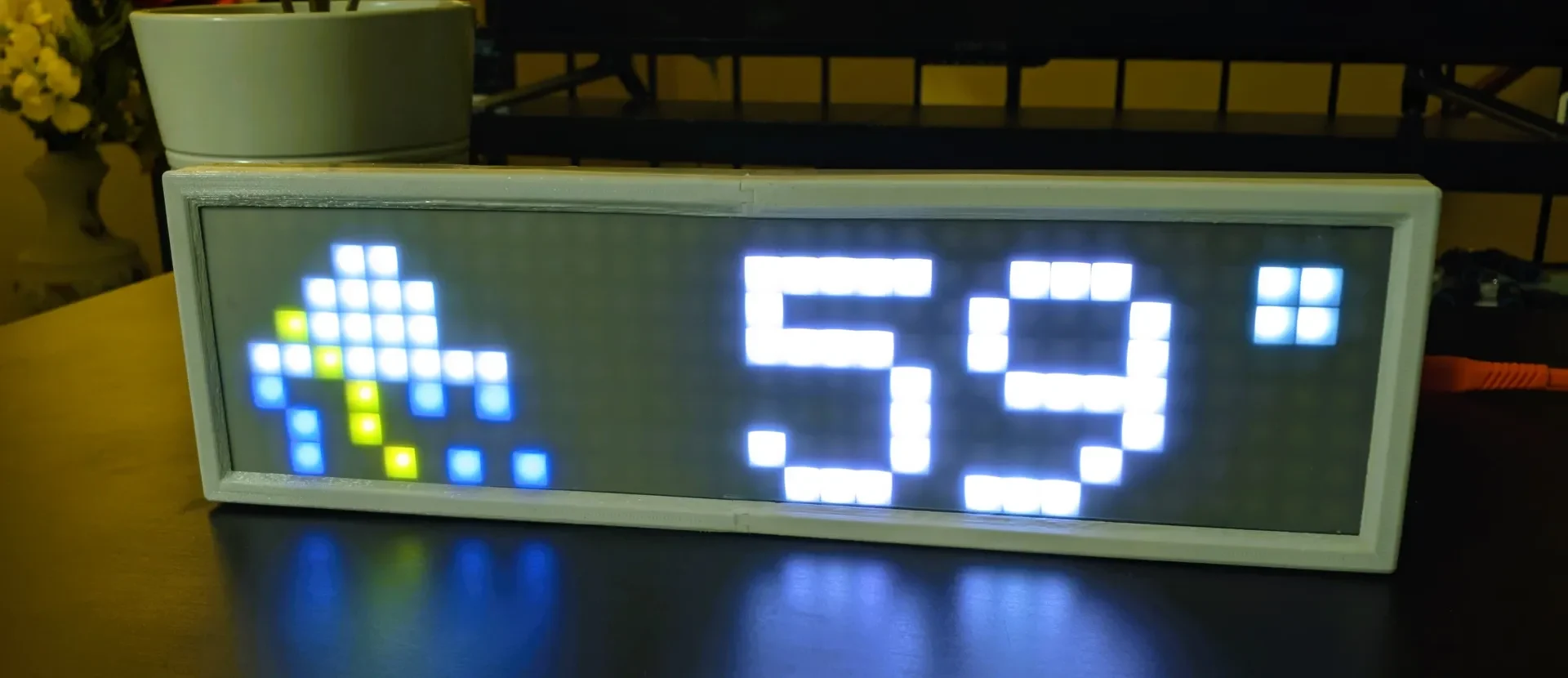

Продемонстрируйте свою собственную пиксельную графику, прокручиваемый текст и динамическую анимацию с помощью этого элегантного и универсального корпуса, разработанного специально для гибкой светодиодной матрицы RGB WS2812 8x32. Этот чехол придает элегантный и профессиональный вид и обеспечивает прочный корпус для вашего дисплея и его управляющей электроники, превращая ваш проект DIY в безупречный конечный продукт.

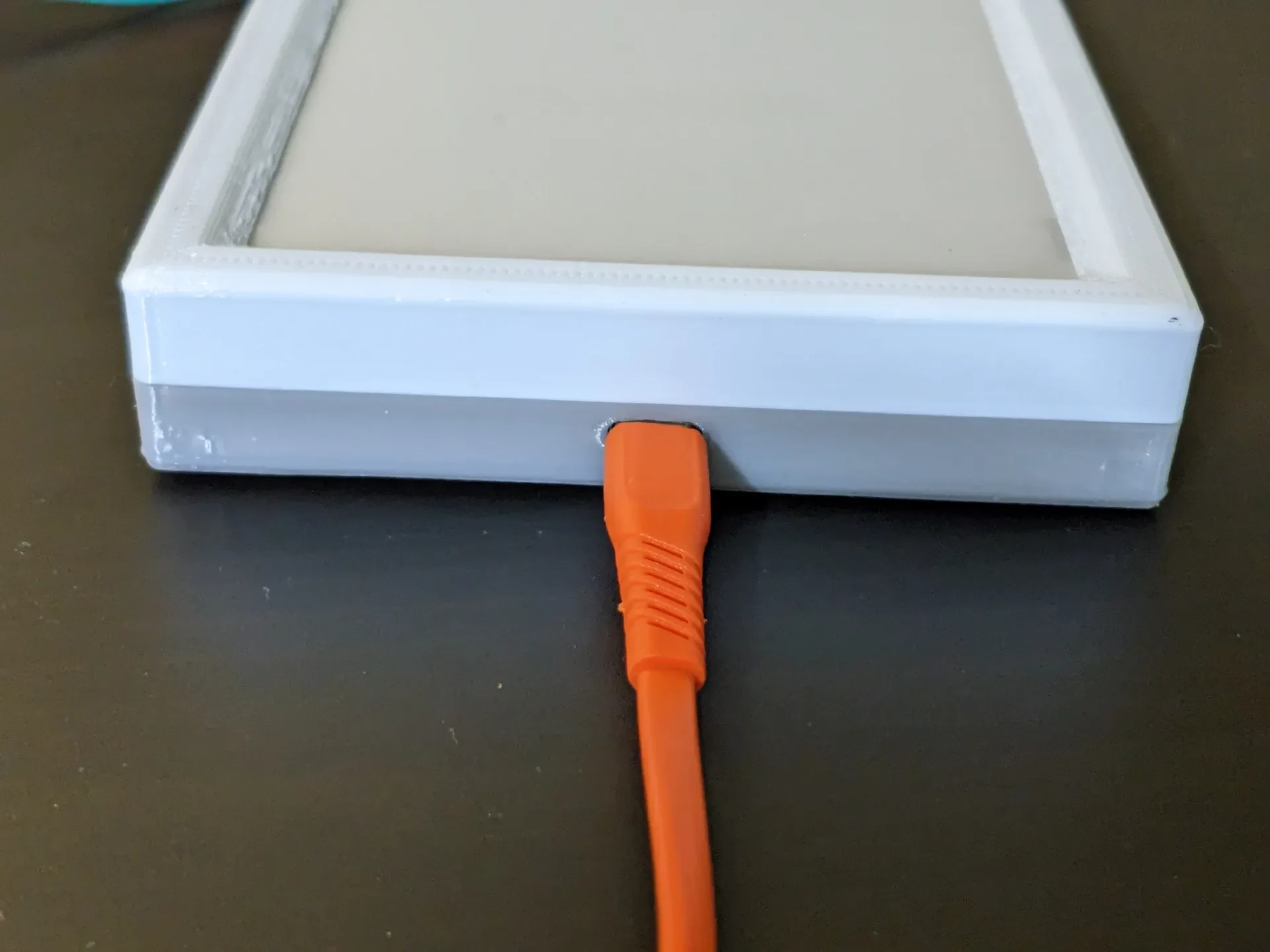

Окончательные внешние размеры корпуса составляют 340 x 100 x 22 мм (приблизительно 13,39 x 3,94 x 0,87 дюйма), что обеспечивает ко��пактную рамку для гибкой светодиодной панели размером 320 x 80 мм. Порт USB-C интегрирован в конструкцию для удобной подачи питания. Основной корпус состоит из двух взаимосвязанных половин. Эти части соединяются соединением «ласточкин хвост», обеспечивая идеальное выравнивание и почти бесшовная отделка с добавлением небольшого количества клея CA для прочного соединения.
Спецификация материалов:
3D-печатные детали:

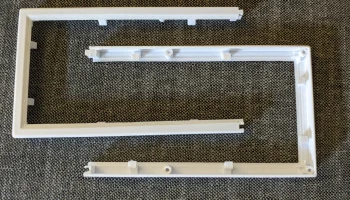

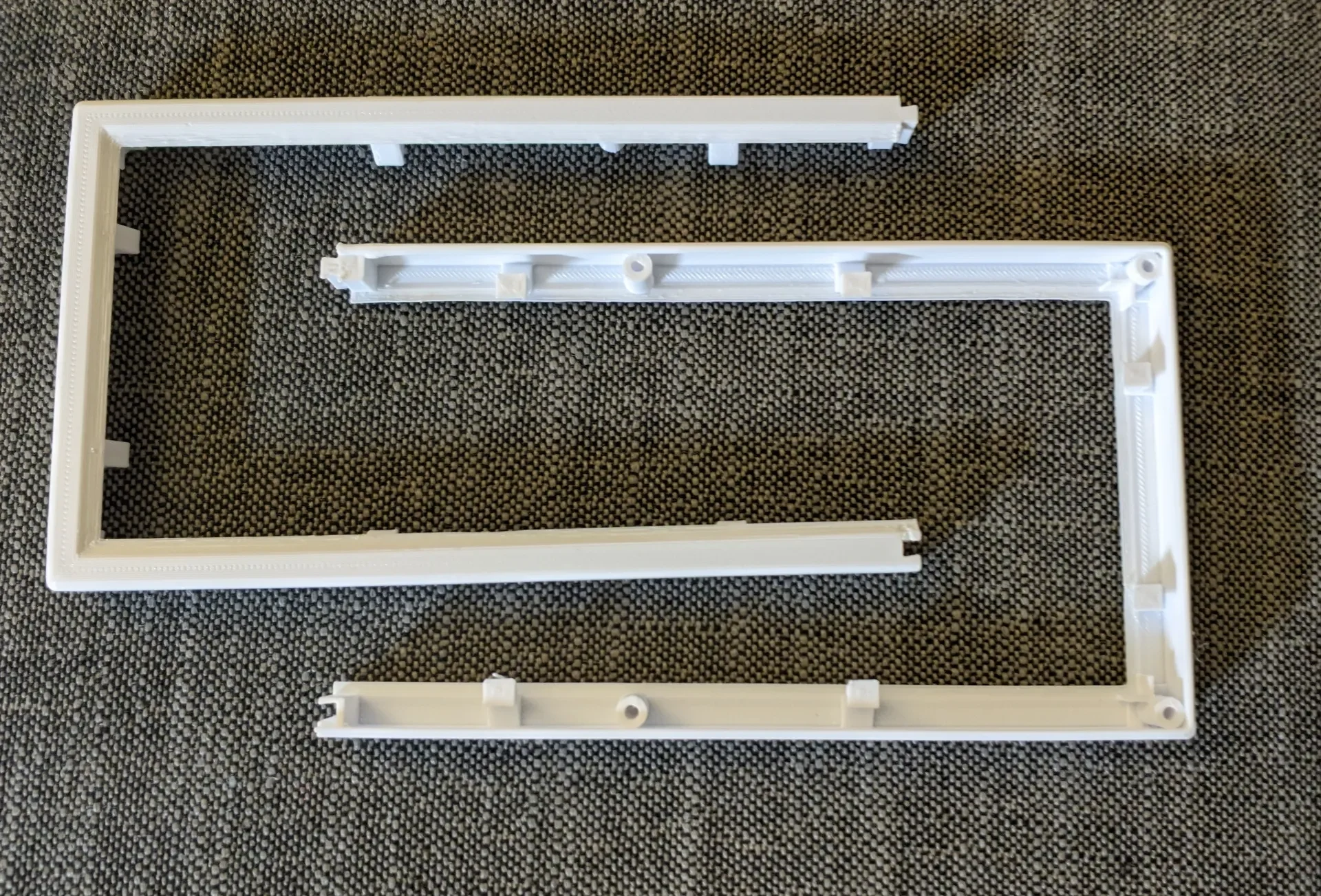

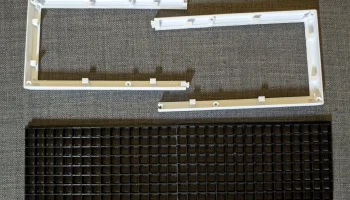

Передняя рамка (печать из двух половин)

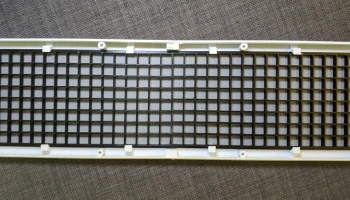

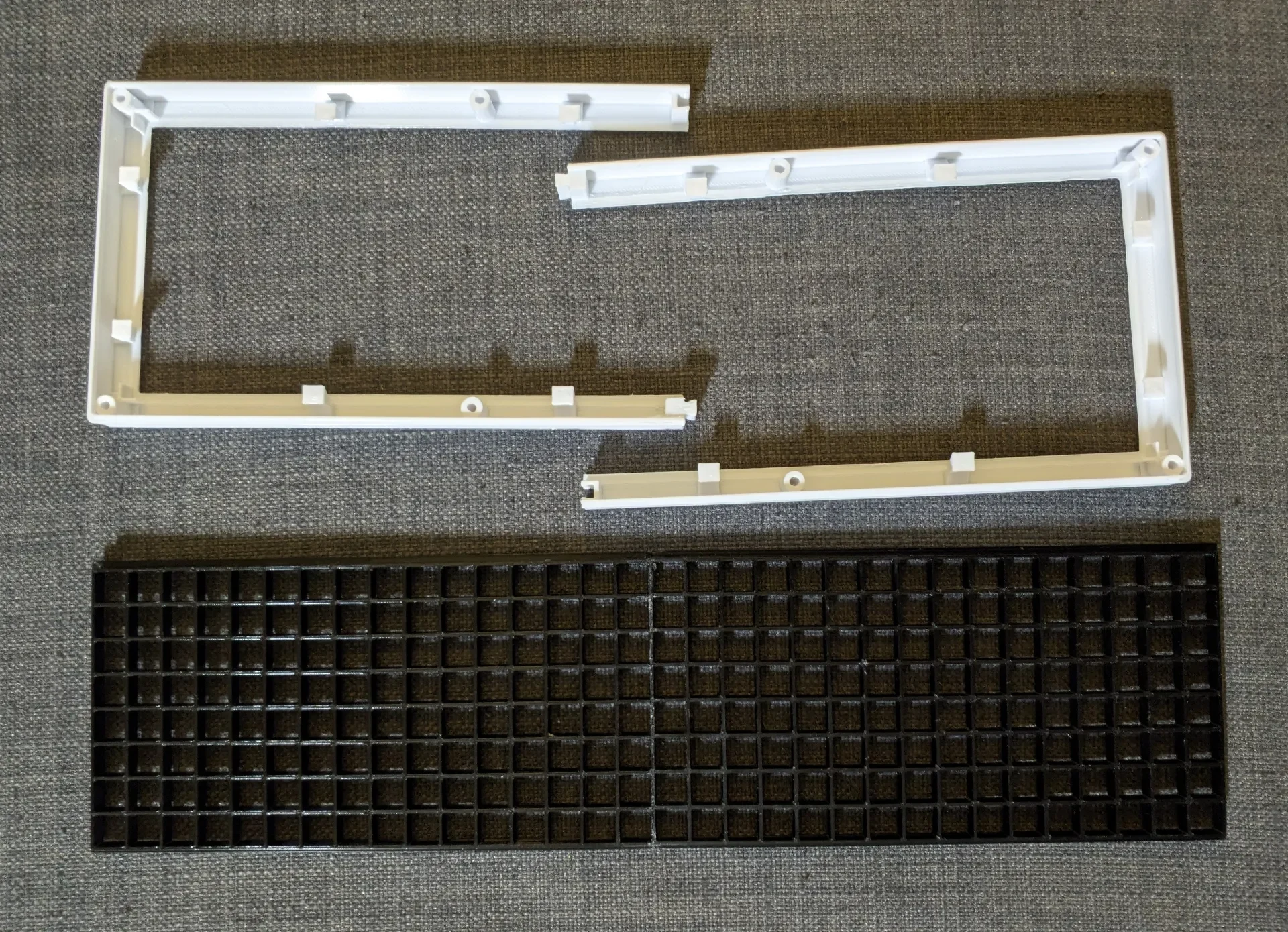

Светодиодная сетка (печатается двумя половинами)
Задний чехол (печать из двух половин)
Электроника:

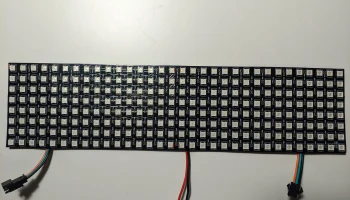

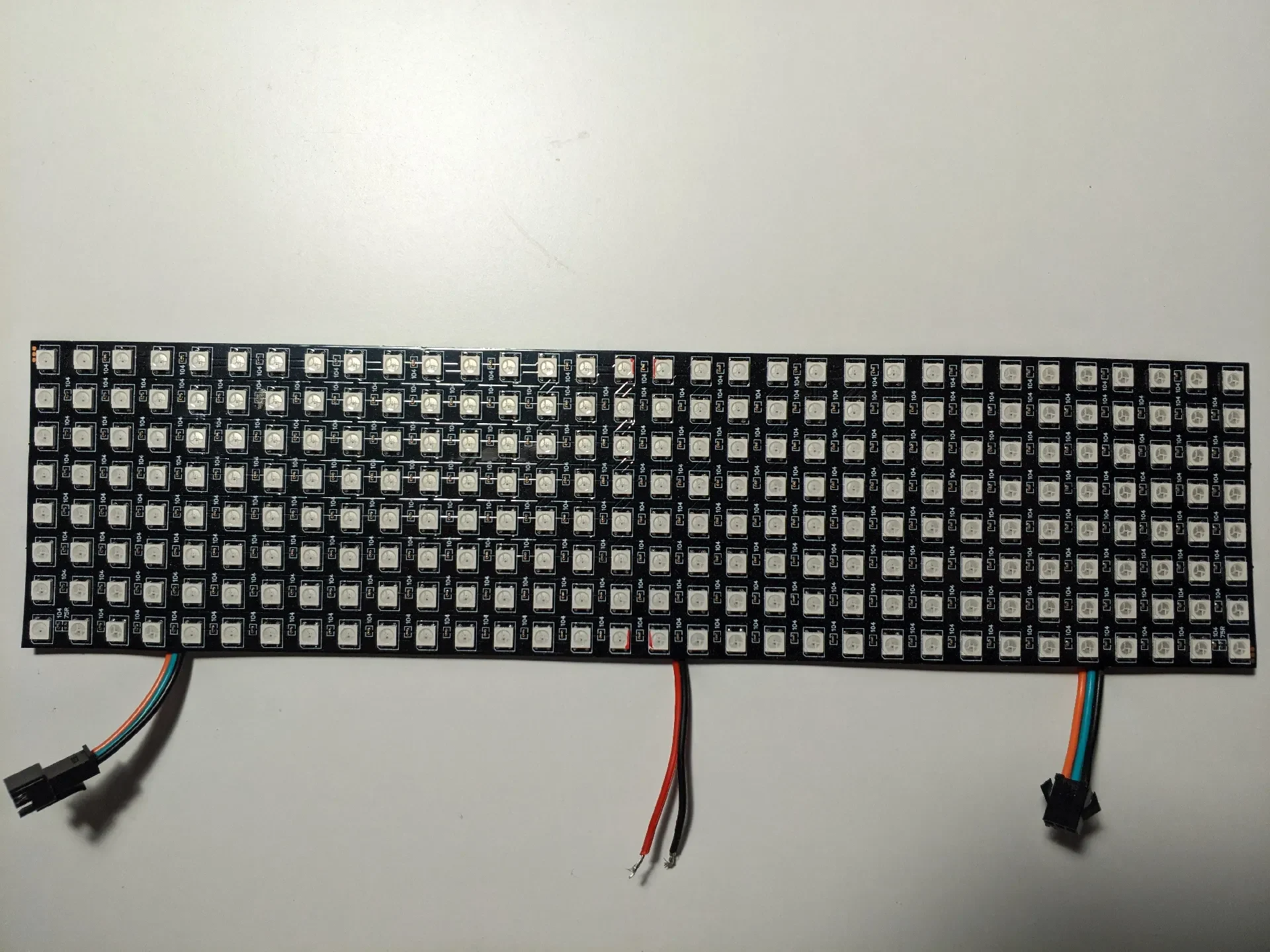

1x 8x32 WS2812 Гибкая светодиодная матрица RGB
Ваш микроконтроллер по выбору (например, ESP32, STM32, Arduino, Teensy и т. д.)
1 модуль подачи питания USB-C (PD)
Провода, стяжки и горячий клей
Опционально: сильноточный понижающий стабилизатор (при необходимости)
Оборудование и материалы:
CA (Супер) Клей
Лист рассеивателя (из сломанного ЖК-телевизора или из фотомагазина)
8 винтов 2,5 мм х 12-15 мм
Инструкции по 3D-печати
Передняя рамка и задняя час��ь корпуса: распечатайте эти детали в желаемом цвете. Во время нарезки совместите нижнюю часть задней части корпуса с основанием принтера. Для печати деталей не требуется поддержка печати.
Светодиодная сетка: для достижения наилучших визуальных результатов распечатайте светодиодную сетку черным цветом. Это значительно повысит контрастность светодиодов, сделав цвета более яркими. Вам нужно будет распечатать эту часть дважды.
Рассеиватель: я экспериментировал с несколькими рассеивателями, напечатанными на 3D-принтере, обычно это тонкие листы (высота в 1 или 2 слоя) белого или полупрозрачного PLA. Однако две ключевые проблемы заставили меня предпочесть диффузный лист. Во-первых, напечатанный на 3D-принтере рассеиватель имеет на одной стороне тонкие линии, которые действуют как дифракционные артефакты, разделяя свет на цвета, которые кажутся нечистыми. Во-вторых, из-за ограничений по размеру моей печатной платформы я не смог изготовить достаточно большой диффузор, а сегментированный диффузор создавал бы заметный шов на поверхности дисплея.
Чтобы добиться лучших результатов, я выбрал лист рассеивателя, переделанный из сломанного ЖК-телевизора. В качестве альтернативы можно использовать белые рассеивающие листы, предназначенные для фотографии, которые можно приобрести в Интернете или магазинах. Эти листы обеспечивают более чистые и яркие цвета, улучшая общее визуальное качество. Для оптимального прилегания обрежьте лист рассеивателя размером 84 × 324 мм.
Соединение разделенных частей: передняя рама, задняя часть корпуса и светодиодная сетка разделены, чтобы их можно было использовать на принтерах меньшего размера.
Чтобы соединить их, нанесите на края небольшое количество клея CA и плотно прижмите их к плоской поверхности, чтобы обеспечить правильное выравнивание. Допуск в 0,2 мм предназначен для плотного прилегания, но вам может потребоваться слегка отшлифовать стыки для идеального шва, в зависимости от точности вашего принтера.
Руководство по сборке:
Шаг 1: Подготовьте переднюю раму

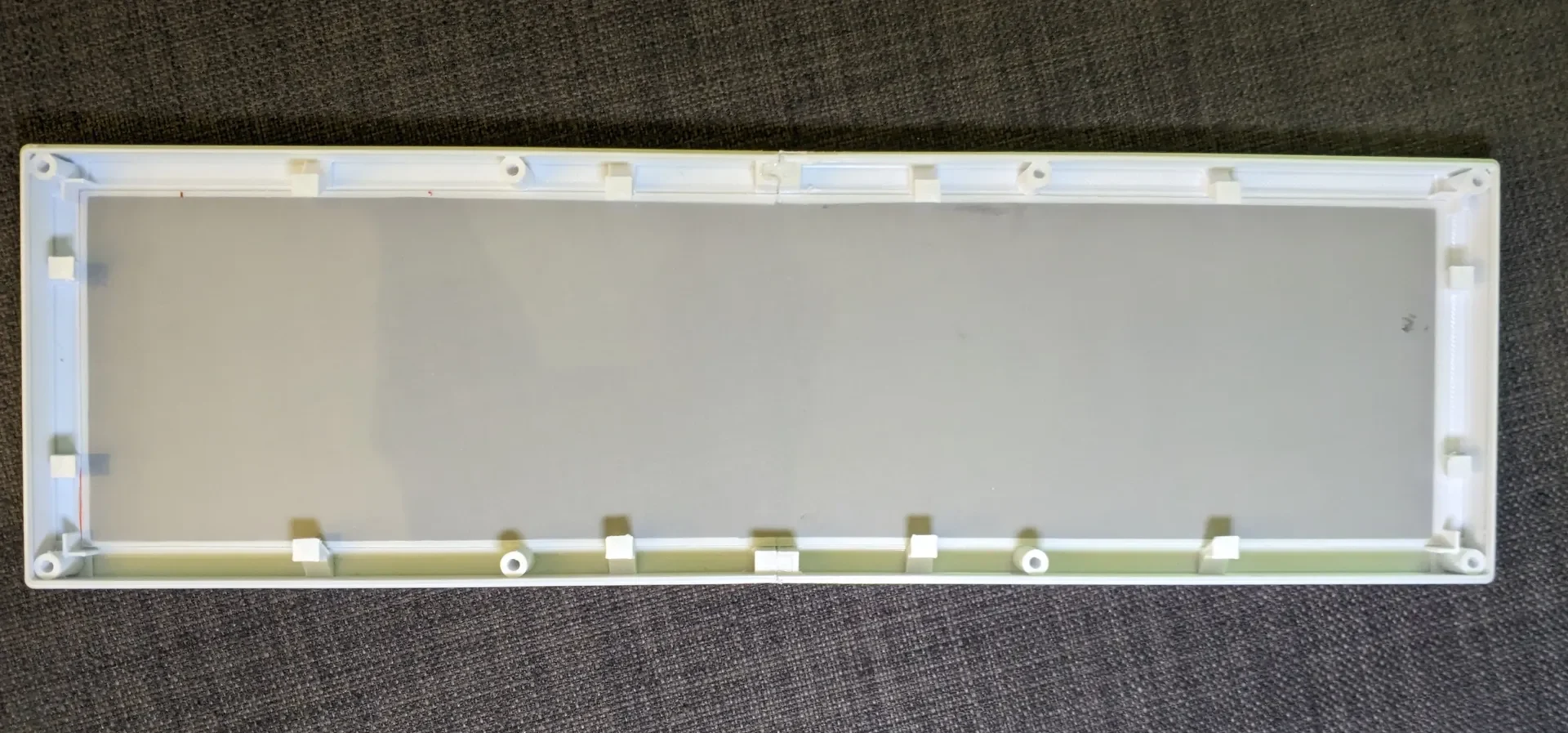

Надежно склеив две половины передней рамы, обрежьте лист рассеивателя размером 84 x 324 мм.

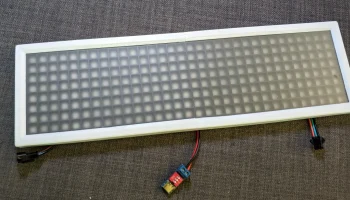

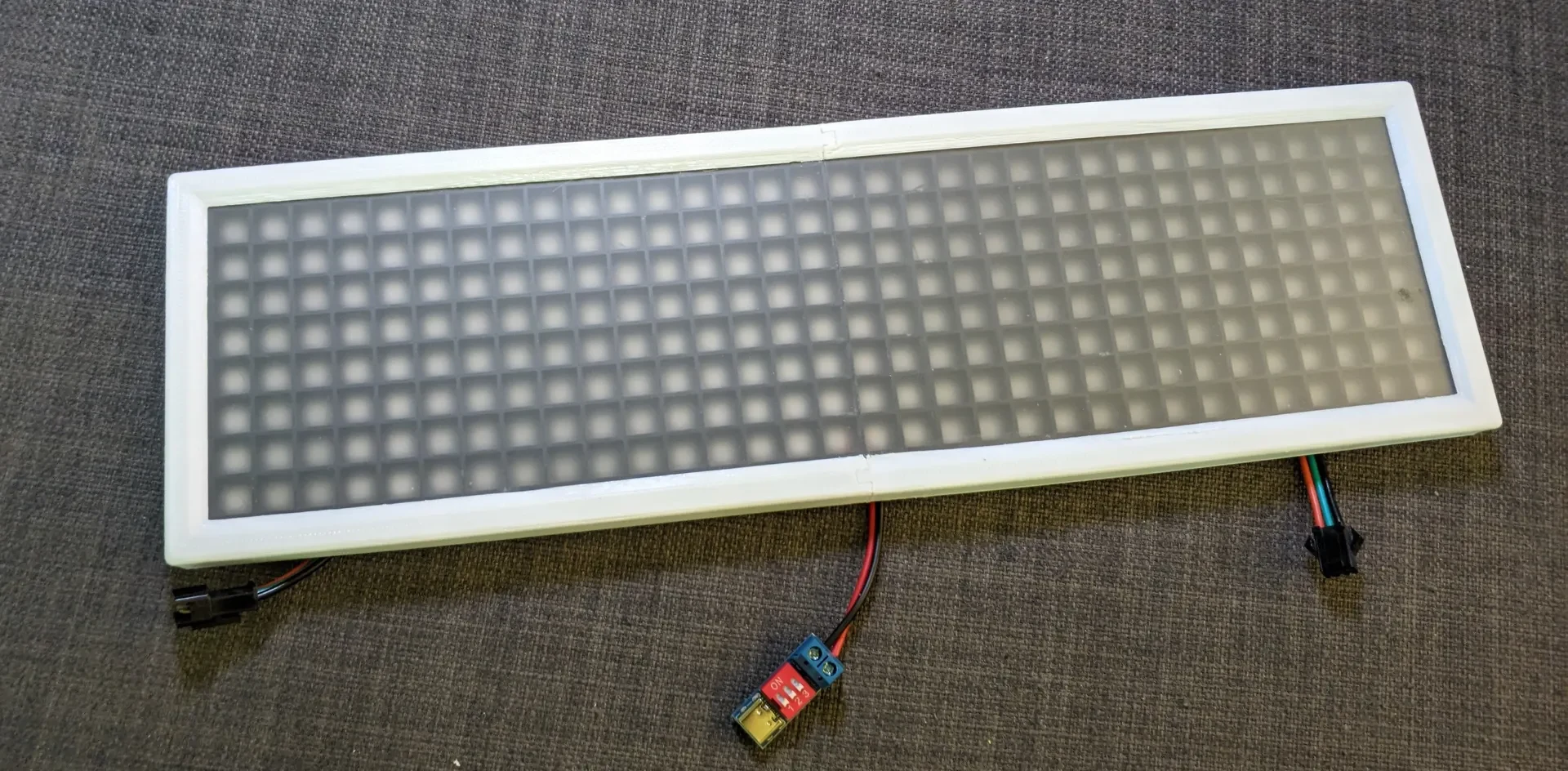

Вставьте лист рассеивателя в раму. Он должен сидеть ровно, без каких-либо деформаций.

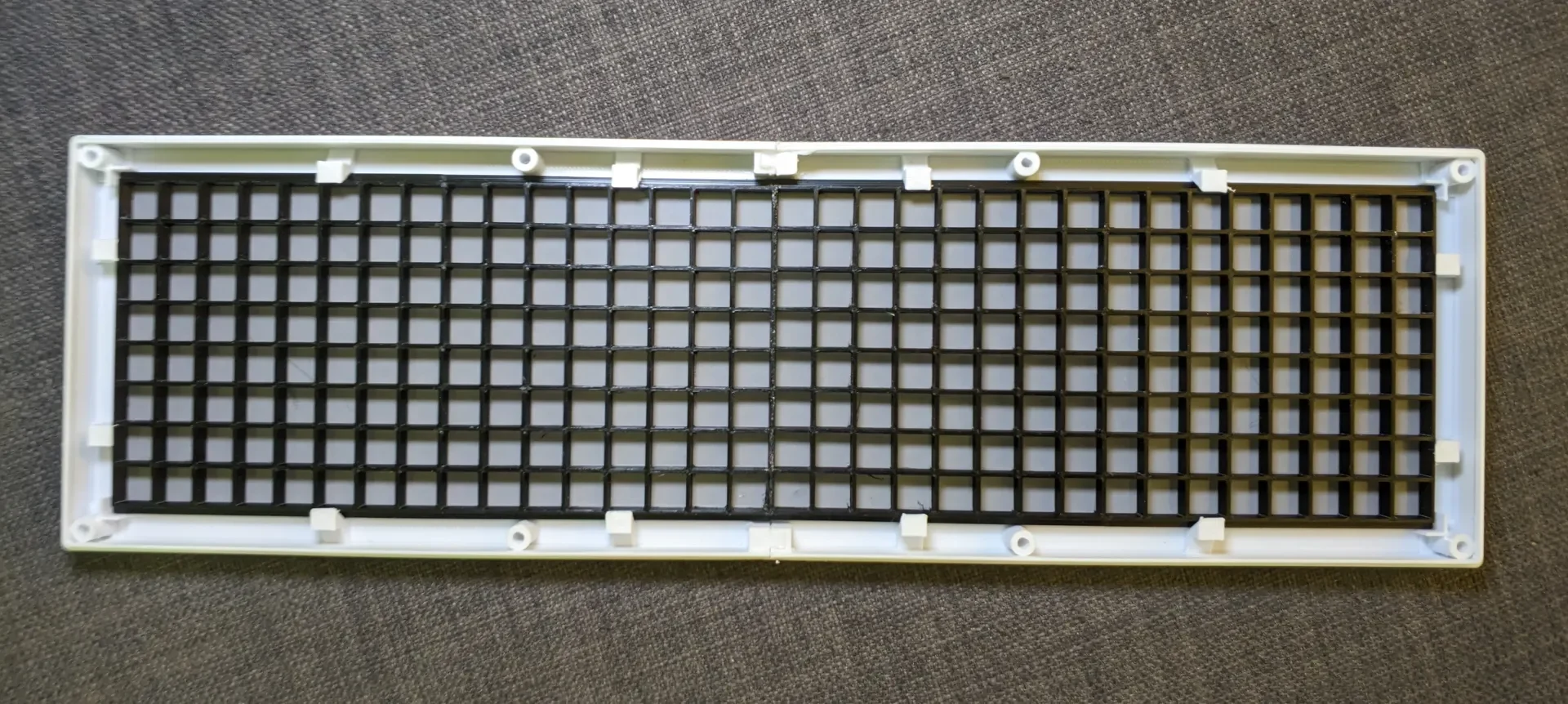

Затем вставьте собранную светодиодную решетку, убедившись, что ее широкая сторона входит вперед. При этом диффузор будет помещен между рамой и решеткой.

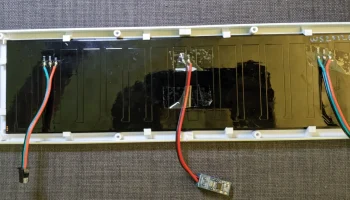

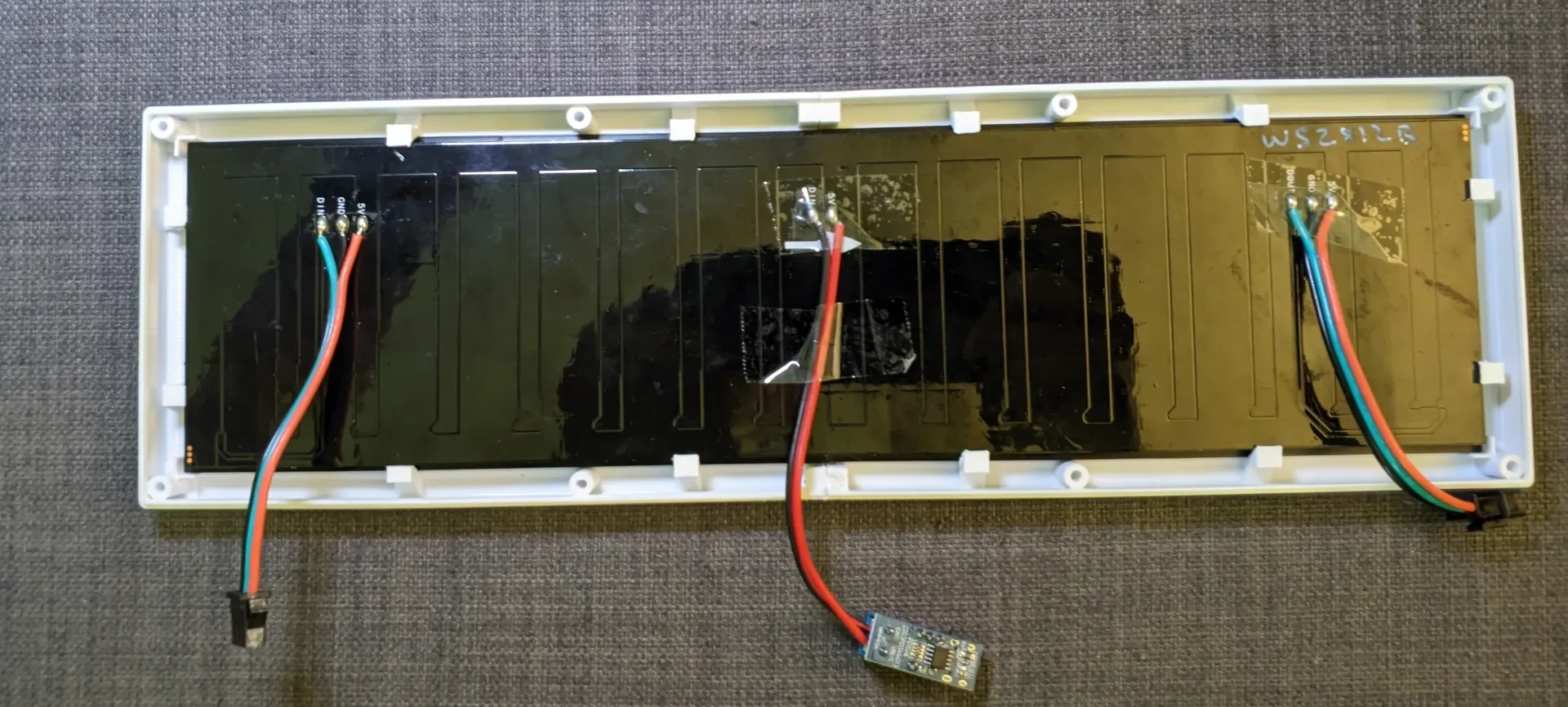

Осторожно поместите плату матрицы светодиодов RGB в сборку. Зажимы, встроенные в раму, удержат все на месте.
Совет: рама немного гибкая. Вы можете аккуратно согнуть его, чтобы установить сетку и светодиодную матрицу на место.
Шаг 2: Электроника и проводка
Питание: этот чехол предназначен для модуля USB-C PD, что позволяет использовать стандартное зарядное устройство USB-C. Большинство зарядных устройств USB-C на 5 В могут выдавать ток до 3 А. Для моих часов максимальный ток составил 1,7 А, что вполне в этом пределах.
Для более высоких потребностей в мощности: если для вашего проекта требуется ток более 3 А, вы можете настроить модуль USB-C PD на выход 12 В, 15 В или 20 В.
