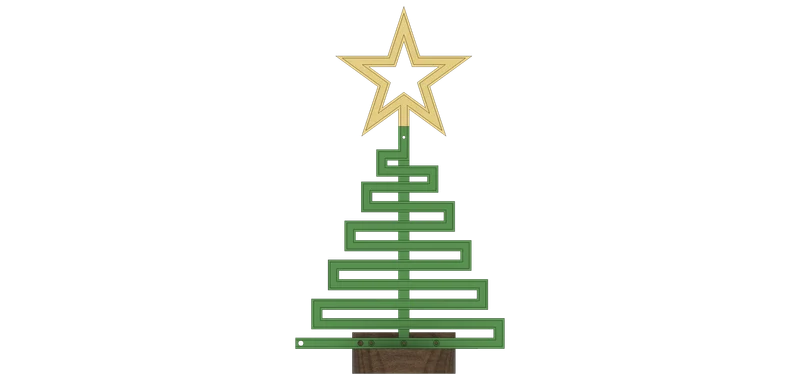

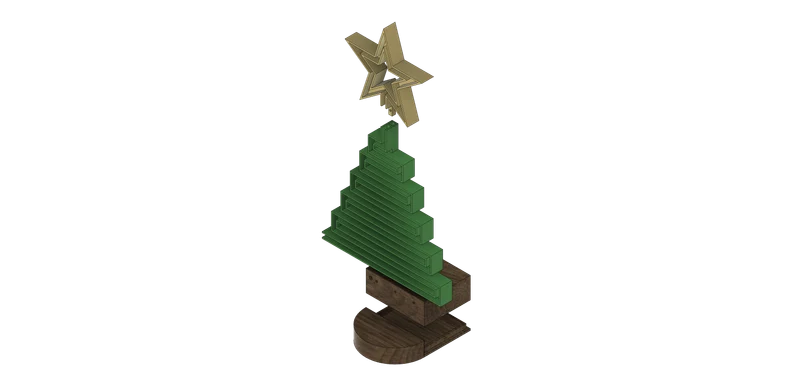

Рождественская неоновая светодиодная елка со звездой........
Рождественская неоновая светодиодная елка со звездой. Очень легко распечатать и собрать.
Видео:
Используемые детали:
Блок питания 12 В/2 А
173 см неоновой светодиодной ленты WS2811 12 В, 5 м (ширина 6 мм, высота 10 мм)
1x Wemos D1 Mini ESP8266
1x переключатель Вкл./Выкл. Ø13x19 мм
1x цилинд��ический разъем для входа питания Ø12 мм
Несколько проводов сечением 0,25 мм² разных цветов.
1x понижающий модуль (12 В > 5 В)
6 винтов M3x12
3 гайки М3
Программное обеспечение:
Если вы хотите использовать только белый цвет, вам не нужен ESP8266 или код.
Код можно найти в моем репозитории GitHub.
Когда вы включаете питание, программное обеспечение выполняет тест RGBW, поэтому все светодиоды загораются красным, зеленым, синим и белым, а затем снова выключаются, чтобы проверить настройку RGB на вашей неоновой полосе.

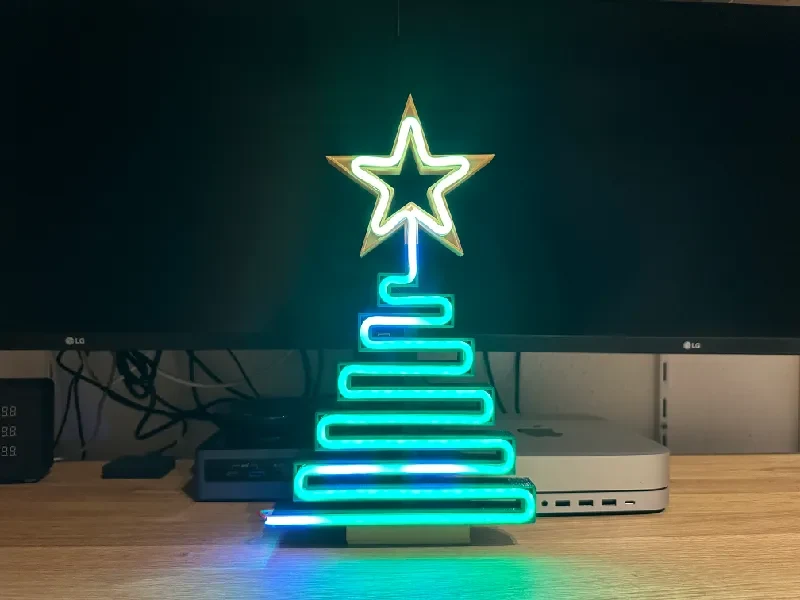

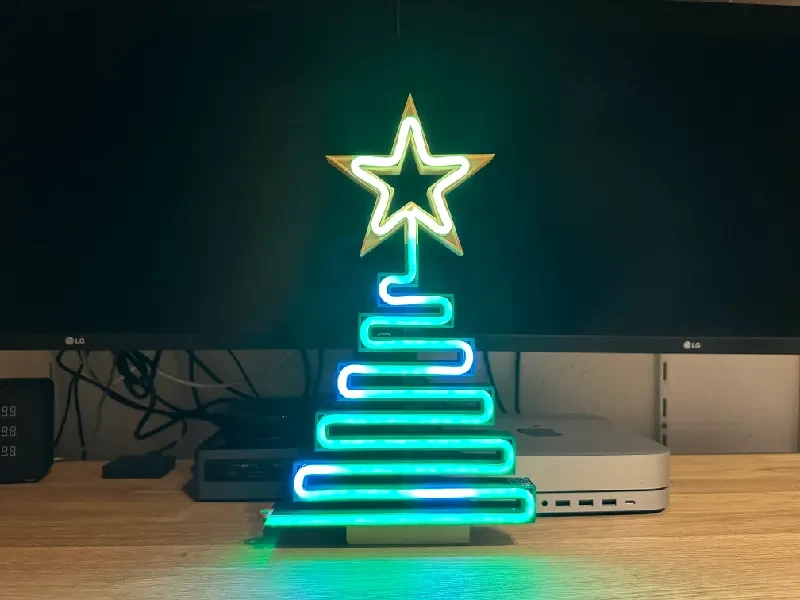

После теста вы можете выбрать, хотите ли вы просто статичное зеленое дерево и желтую звезду или хотите случайным образом установить 5 белых светодиодов (по умолчанию) для имитации орнаментов на дереве. Анимацию можно включить или выключить в разделе настроек в верхней части эскиза.
Вы также можете установить скорость, с которой будет выполняться анимация. По умолчанию оно установлено на 15 000 мс, то есть 15 секунд, в результате чего каждые 3 секунды светодиоды случайным образом переключаются на белый, а затем снова на зеленый.
Подробности смотрите в коде.
Проводка:
Если вы хотите использовать только белый цвет, вы можете использовать адаптер цилиндрическо��о разъема, поставляемый в комплекте с блоком питания, для подключения выхода "-" к «белому» кабелю адаптера неоновых светодиодов и выхода "+" к «красному» проводу адаптера неоновых светодиодов.

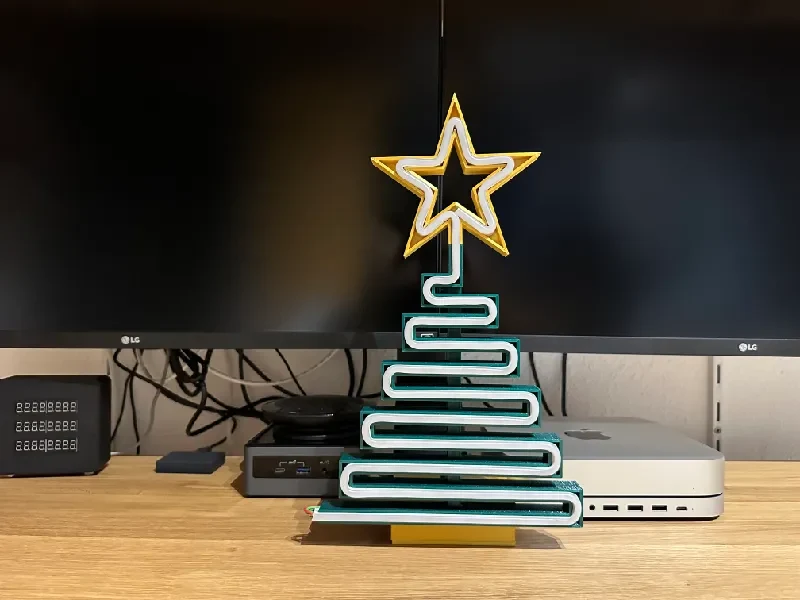

После того, как вы приклеите неоновую светодиодную ленту к напечатанному дереву и звезде, вам просто нужно разрезать ленту по одному из маркеров, показанных на боковой стороне неоновой светодиодной ленты. Размер дерева позволяет удерживать полосу в одном направлении, не сильно выступая за светодиоды, как показано на рисунке.
Вам нужно будет добавить вышеперечисленный понижающий модуль для питания ESP8266 напряжением 5 В вместо 12 В, подаваемого источником питания. Напряжение 12В необходимо для самой неоновой светодиодной ленты. Вам нужно будет измерить выходное напряжение модуля вольтметром и установить его на 5 В, чтобы избежать повреждения ESP8266.
Разъем типа «цилиндр»: Переключатель: Понижение: ESP8266: Светодиодная лента: Цвет провода:
+12 В Контакт 1
Pin2 IN+ 12 В Красный
GND IN- GND Белый
ВЫХОД + 5 В
ВЫХОД-ЗЕМЛЯ
D5 DIN Зеленый
Инструкции по печати:
0.3 черновой профиль
Никаких опор не требуется, за исключением небольшой опоры со стороны печатной платформы для штифта со звездами.
Поля не нужны, за исключением подставки и крышки. Была какая-то очень старая нить, деформированная...
Использован текстурированный лист
Удачной печати =)
