Башня света накаливания

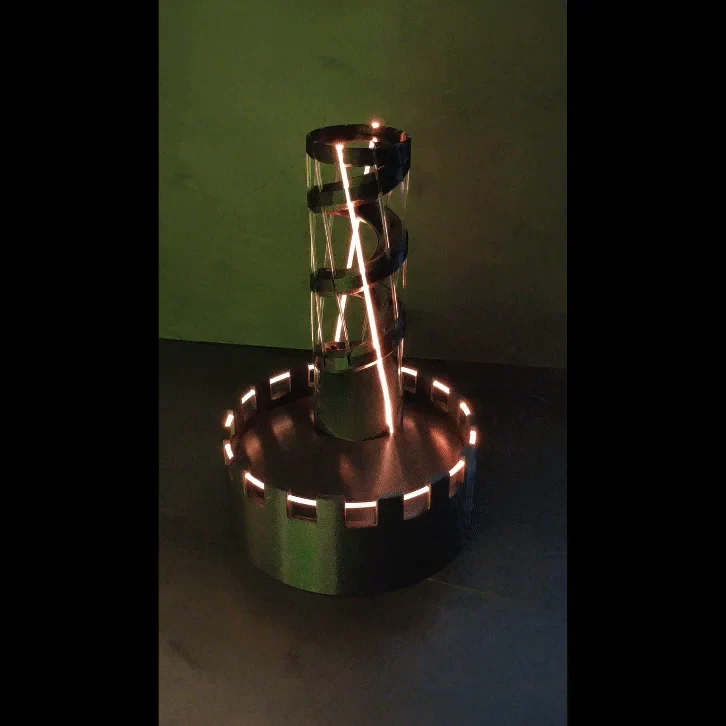

Filament Light Dice Tower — современная концепция классического аксессуара.

О дизайне:

Как инженер, я в основном уделяю внимание функциональности. Мои башни для игры в кости созданы для того, чтобы хорошо переворачивать ваши кости и гарантировать случайный результат. Поэтому я много тестирую модели и корректирую шаг спирали, бамперы и углы наклона, чтобы обеспечить хорошее поведение при качении. Не слишком быстро, не кувыркаясь, и не слишком медленно, чтобы сэкономить время.

С другой стороны, я создаю кости и люблю постоянно видеть свои кости. Поэтому я работал над дизайном, позволяющим видеть кости во время броска. На других башнях я мог добиться этого с помощью трубок из плексигласа. При создании этой башни меня вдохновила ваза, которую я видел много лет назад, в которой были прорези для нити, в которую можно было вставить нить в качестве варианта окраски. А недавно я наткнулся на нить накаливания в сочетании со светодиодами в качестве фонарей.

Итак, я собрал все вместе, сделал красивую узкую спираль с прорезями для нитей. Добавил лоток и немного места под электроникой, и вот мы здесь.

Я добавил демонстрационный файл Arduino для использования с адресными светодиодными кольцами. Но вы также можете связать концы нитей вместе и приклеить несколько светодиодов прямо к ним. Я оставил много места под лотком, чтобы свести к минимуму любые ограничения. Или просто используйте любой цвет, который вам нравится, и не добавляйте к нему света. Будьте изобретательны, и мне не терпится увидеть ваши результаты.

Отказ от ответственности: игральные кости на фотографиях — мое собственное творение. Если вас это интересует, посетите мой профиль в Instagram и свяжитесь со мной там. То же самое и с печатью по требованию. У меня нет магазина, я выполняю заказы и печатаю по требованию, если позволяет мое время.

Файлы:
FLDT_Tower_single.stl — это просто башня. Это дает вам возможность добавить его в любую базу, которая вам нравится.
FLDT_Tower_based.stl — это башня, уже прикрепленная к опорной плите.
FLDT_Tray.stl — это рамка более низкого профиля, если вы не хотите добавлять какую-либо электронику.
FLDT_Tray_Electro.stl — это рама более высокого профиля, в которой достаточно места для всех видов электроники, таких как Arduino, аккумулятор, переключатели и, конечно же, некоторые светодиоды.
FLDT_Tray_Cable.stl — то же самое, что и электро, но с вырезом для кабеля, если вы хотите запитать электронику через кабель.
FLDT_LED_Adapter_*.stl, адаптер для адресны�� светодиодных колец диаметром 38 мм и 50 мм.

Инструкции:
Башни также поставляются с файлами 3mf.
Периметр 2
Высота слоя 0,15 мм
Заполнение 15%
Поддерживает да
Угол опоры 30°
Поддержка органического или плотного стиля
Цилиндр блокировки опоры диаметром 41 мм в центре башни необходим для обеспечения поддержки только критических частей.

Также рекомендуется сделать несколько пробных отпечатков, чтобы убедиться в хорошей посадке нити. Просто распечатайте одну башню высотой до 40 мм. Затем вы можете проверить посадку нити и опорного интерфейса.

Лотки
Периметр 2
Высота слоя 0,2 мм
Заполнение 15%
Поддерживает Нет
Сборка без электроники:

Вам понадобится клей CA, резак для промывки и нить на выбор.

Возьмите нить диаметром 1,75 мм и убедитесь, что на ней не осталось следов экструдера. Подавайте нить сверху вниз.

Следите за тем, чтобы не погнуть нить. Возможно, вам придется выпрямить его, поскольку он изогнут от катушки.

Протолкните нить через все отверстия. На этом этапе может быть полезно оставить немного дополнительного материала.

Повторите этот процесс для всех десяти слотов.

Установите все концы на нижний уровень. Капля клея CA поможет удержать нить на месте.

Отрежьте лишнюю нить сверху, чтобы придать аккуратный вид.

Для рамки лотка просто протолкните нить через отверстия, как показано на рисунке справа.

Когда круг будет готов, обрежьте нить, чтобы она не перекрывалась. Добавьте каплю клея CA и вставьте точку соединения в раму.

Наконец, нанесите немного клея CA на внутреннюю кромку рамы лотка и прикрепите башню.

Сборка с электроникой:

Вам понадобится клей CA, прозрачная нить ТПУ, пинцет, резак.

Чтобы получить эффект светящейся нити, вам понадобится ТПУ. Это не работает с PLA или PETG. Также здесь очень полезен ТПУ, так как есть некоторые узкие места, которые можно согнуть.
