ВоротникБадди

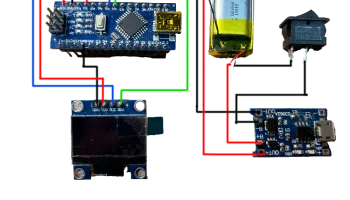

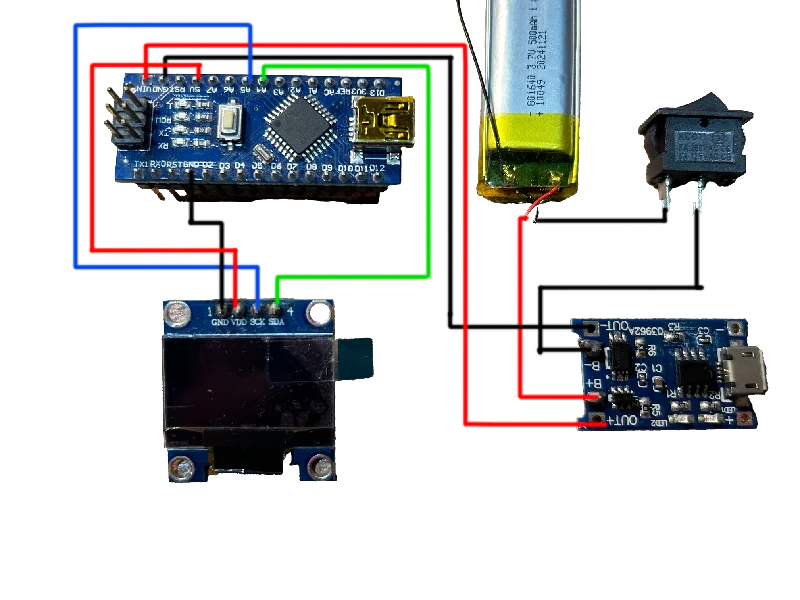

CollarBuddy — это умный аксессуар для домашних животных с компактным OLED-экраном, на котором отображается важная информация, такая как номера телефонов, произвольный текст и другие важные детали. Разработанный для собак, кошек и т. д., он повышает безопасность и идентификацию домашних животных, а также имеет элегантный и современный вид. проводка показана на фото,

Олед Ардуино Нано
Земля Земля
ВКК +5 В
ССК А5
СКЛ А4

Детали, которые вам понадобятся: Arduino nano, небольшой ползунок (2 контакта), литий-ионный аккумулятор 3,7 В, зарядный модуль TP40-56 и OLED-дисплей 128x64.

также загрузите Adafruit SSD1306, библиотеки Adafruit GFX в arduino ide,

простой код по умолчанию:

///////////////////////////////////////////////////

#include
#include
#include

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET -1
Дисплей Adafruit_SSD1306 (SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

недействительная настройка() {
if (!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Serial.println(F(«Ошибка выделения SSD1306»);
для (;;);
}
display.clearDisplay();

// Отображение номера телефона вверху
display.setTextSize(2); // Большой текст
display.setTextColor(SSD1306_WHITE);
display.setCursor(10, 5);
display.print("+123 456 789");

// Рисуем простой смайлик внизу
display.drawCircle(64, 44, 10, SSD1306_WHITE); // Контур лица
display.fillCircle(60, 41, 2, SSD1306_WHITE); // Левый глаз
display.fillCircle(68, 41, 2, SSD1306_WHITE); // Правый глаз
display.drawArc(64, 47, 6, 0, 180, SSD1306_WHITE); // Улыбка

// Отображение небольшого текста под смайлом
display.setTextSize(1); // Маленький текст
display.setCursor(40, 56);
display.print(«Хорошего дня!»);

дисплей.дисплей();
}

недействительный цикл() {
// Здесь ничего не нужно
}

//////////////////////////////////////////////////////////////////

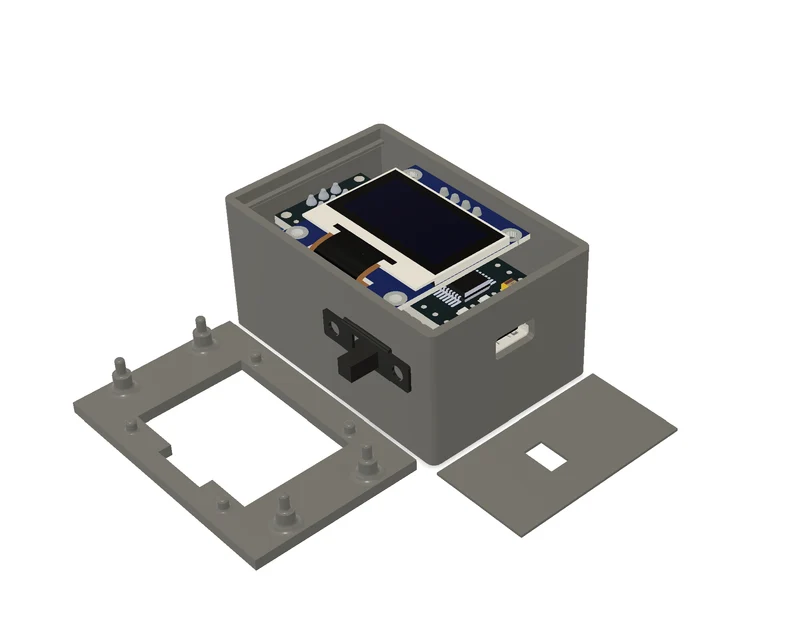

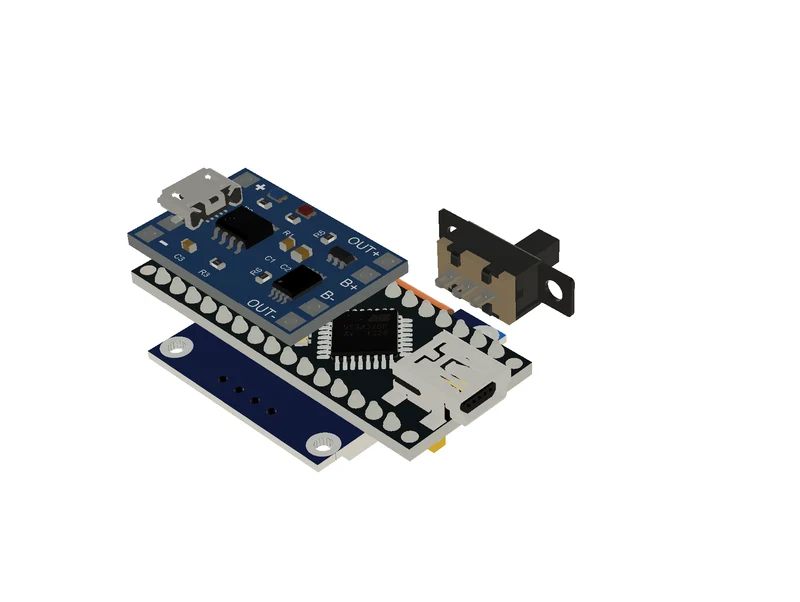

поместите тонкую печатную деталь между nano и модулем зарядки, так как модель маленькая, вам придется использовать платы без контактов, сложите их, как показано на изображении. также используйте какой-нибудь клей, чтобы удерживать компоненты на месте.
