Корпус контроллера OpenAstroTracker

Это корпус для размещения всех необходимых электронных модулей для контроллера OpenAstroTracker.

https://wiki.openastrotech.com

Он имеет стойки и вырезы для следующего:

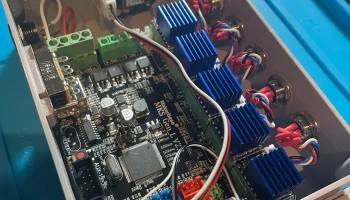

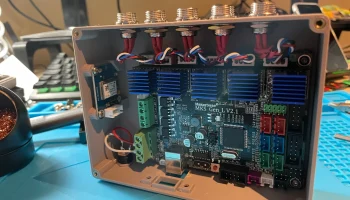

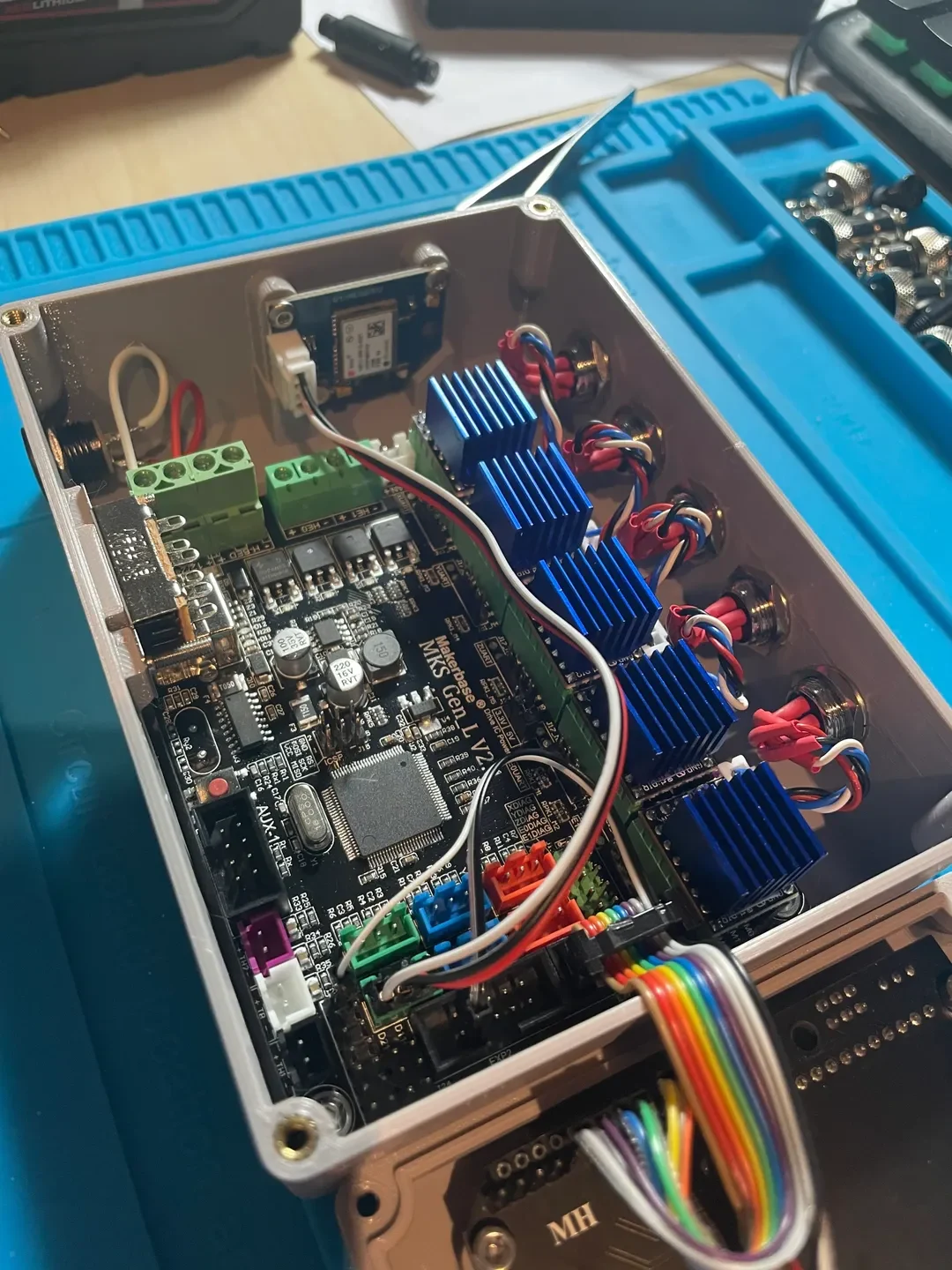

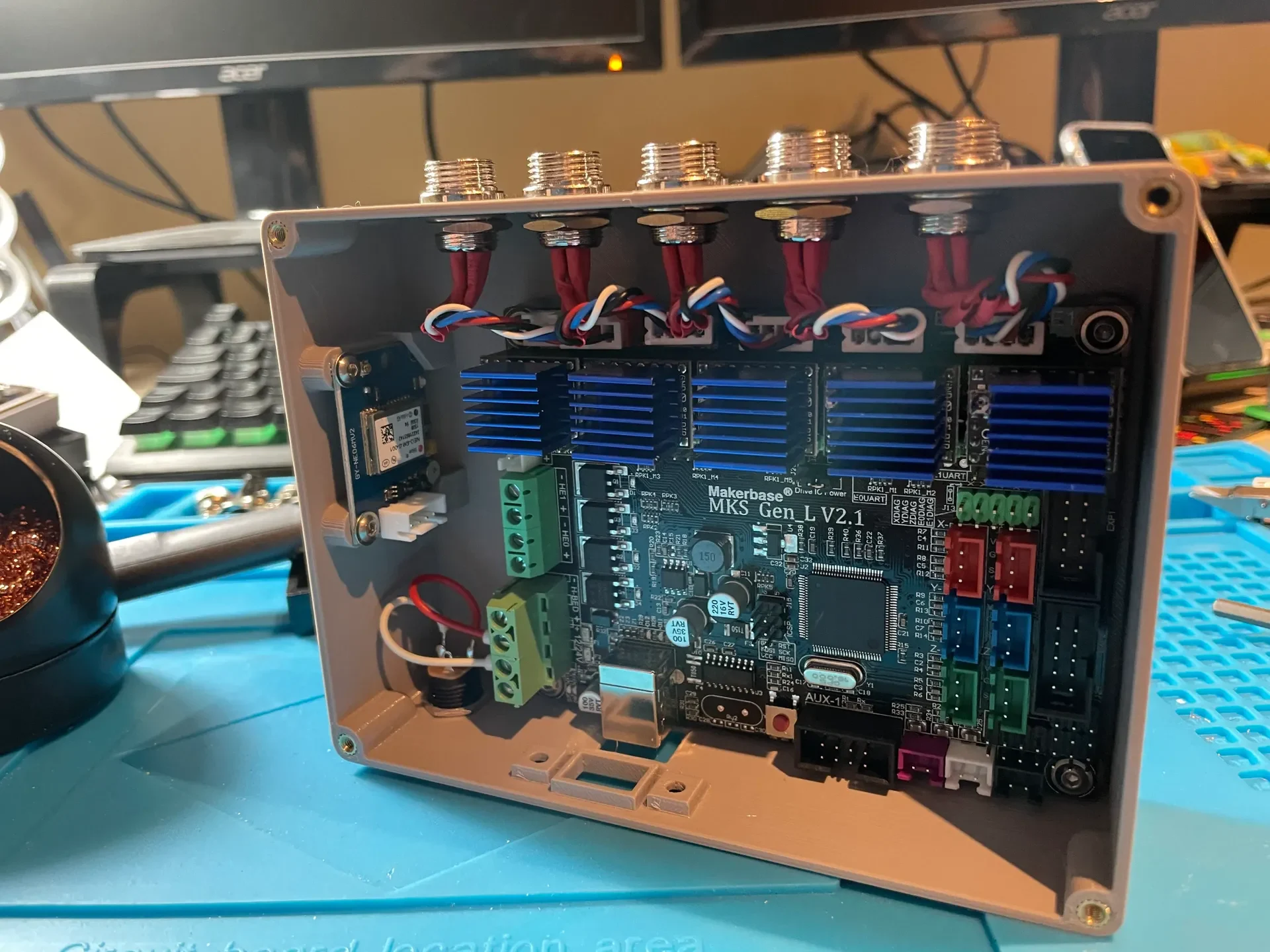

1 плата контроллера MKS Gen L v2.1 с 5 шаговыми драйверами TMC2209

https://github.com/makerbase-mks/MKS-GEN_L

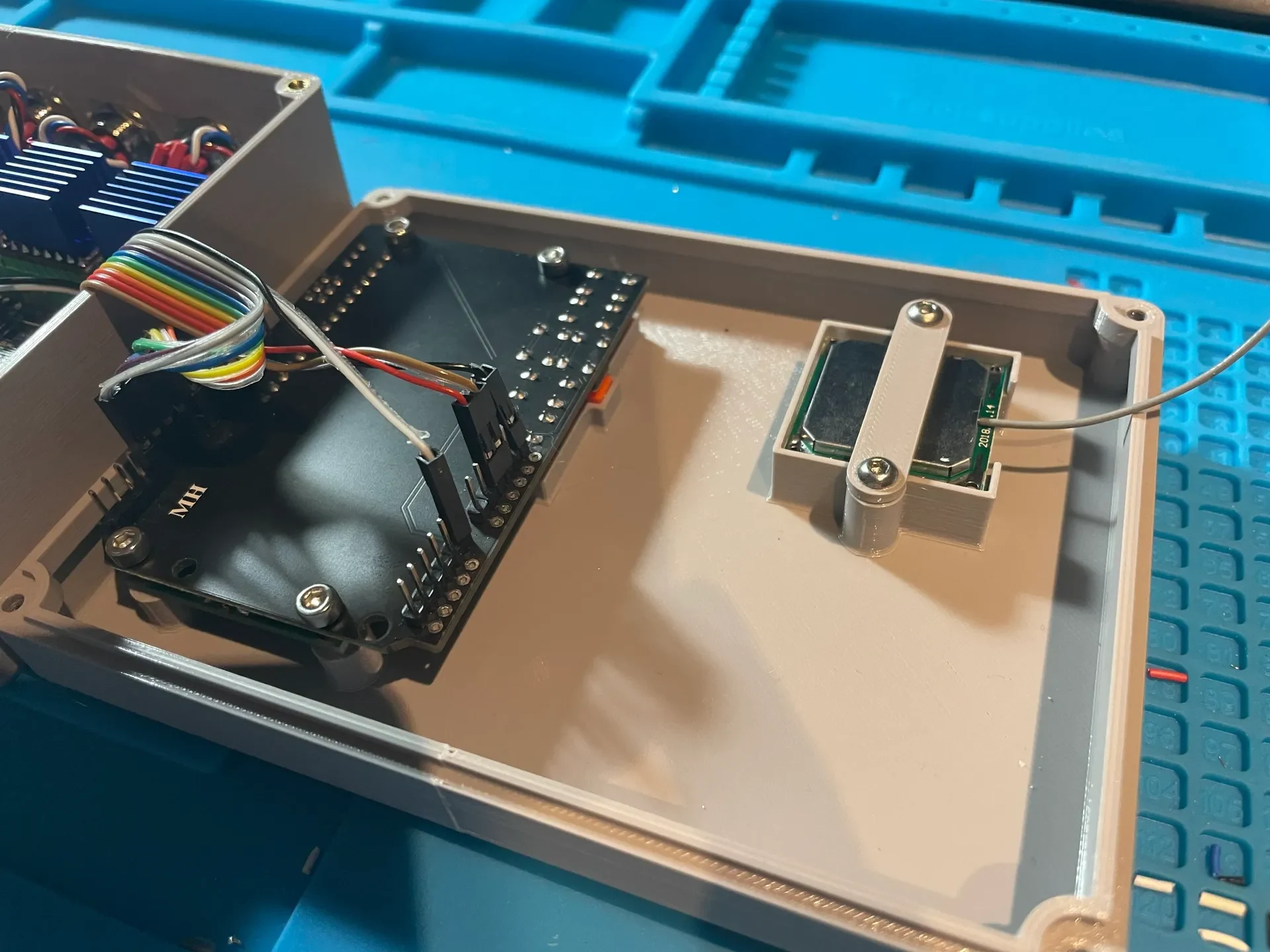

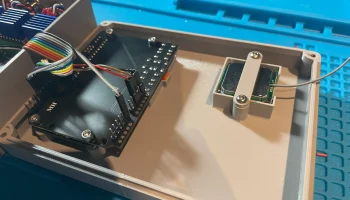

1 GPS-модуль Neo6mv2 плюс антенна

https://comComponents101.com/modules/neo-6mv2-gps-module

1 х Arduino 16 х 2 ЖК-дисплей и щиток для ключей

https://www.jaycar.co.uk/arduino-совместимый-2-x-16-lcd-controller-module/p/XC4454?utm_campaign=redirect&utm_source=XC4454r&utm_medium=web

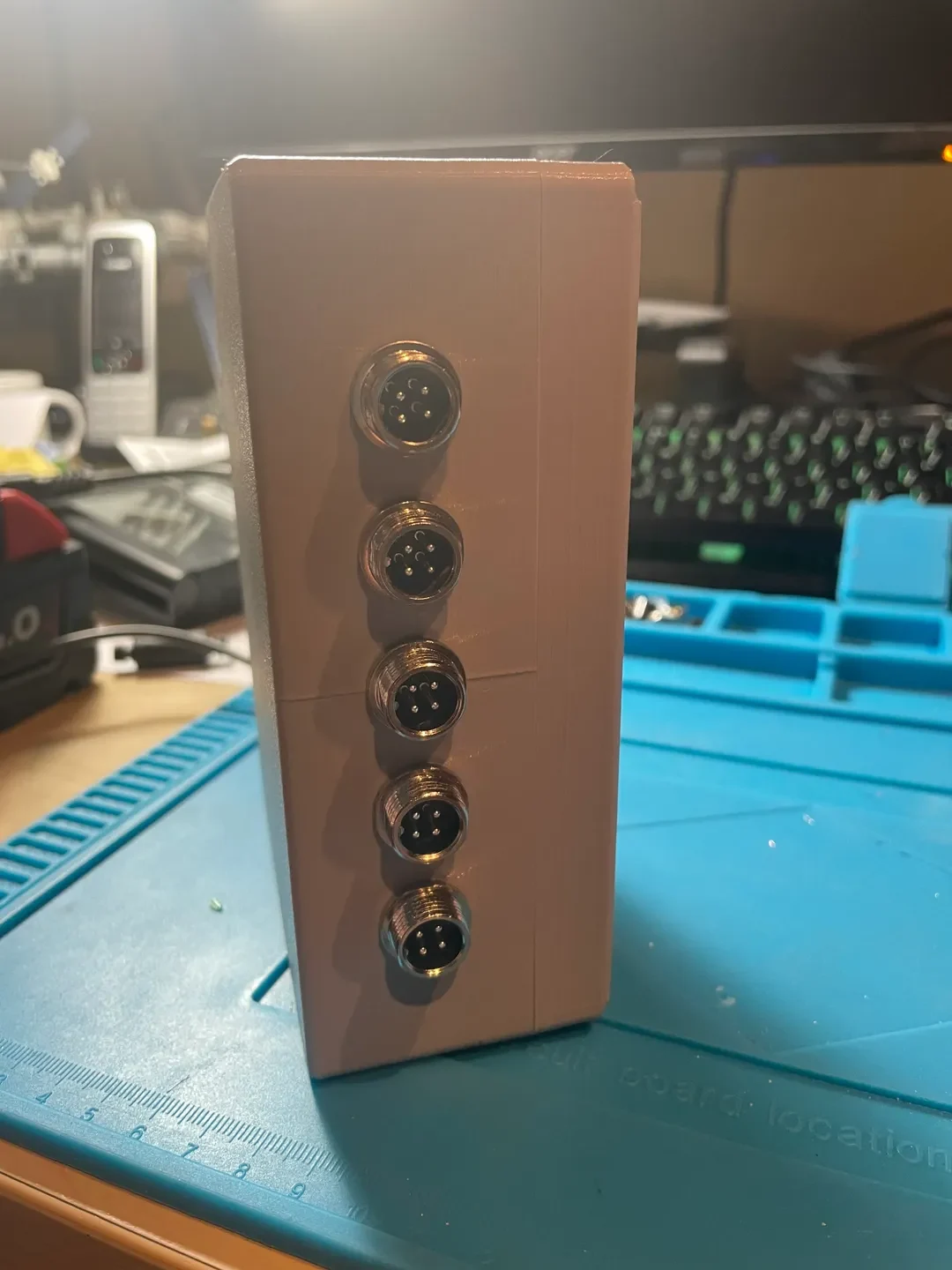

5 x GX12 4-контактных разъема с блокировкой для выходов шаговых двигателей

1 х разъем питания

https://www.amazon.co.uk/gp/product/B07QPZTHDK/ref=ppx_yo_dt_b_asin_title_o07_s00?ie=UTF8&psc=1

1 ползунковый переключатель (для перевода MKS в «режим» загрузки прошивки — см. вики OAT.

https://www.amazon.co.uk/gp/product/B00BQLAIW2/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1

Ко всем стойкам подходят латунные вставки M3 — используйте более короткие (6-8 мм) винты M3 на плате MKS и модуле GPS. Для всего остального можно использовать винты M3 до 12 мм.

Распечатайте каждую половинку на корпусе самой большой плоской сторон��й вниз, и вам не понадобится никакой вспомогательный материал.

Я напечатал свой серый Prusament PETG.
