Мех. Планетарий Шаговый привод

Эта небольшая настройка изменяет лунную шестерню (теперь понижающую/ведущую шестерню) и кронштейн пальцевого колеса, добавляя в механический планетарий шаговый двигатель и привод.

Я решил сделать это в PrusaSlicer, так как он позволяет немного легко настроить новое отверстие понижающей/ведущей шестерни и установку понижающей/ведущей шестерни, если у вас возникнут проблемы. Все посадки должны иметь свободное вращение без заеданий после смазки.

Слишком слабо — и передачи проскакивают, слишком туго — и шаговый двигатель заглохнет.

Обязательно используйте версии базовых шестерен с рисунком «елочка», поскольку они будут автоматически выравнивать понижающую/ведущую шестерню в трансмиссии.

Для прочности я печатал PLA слоем 0,2 мм и 4 периметрами.

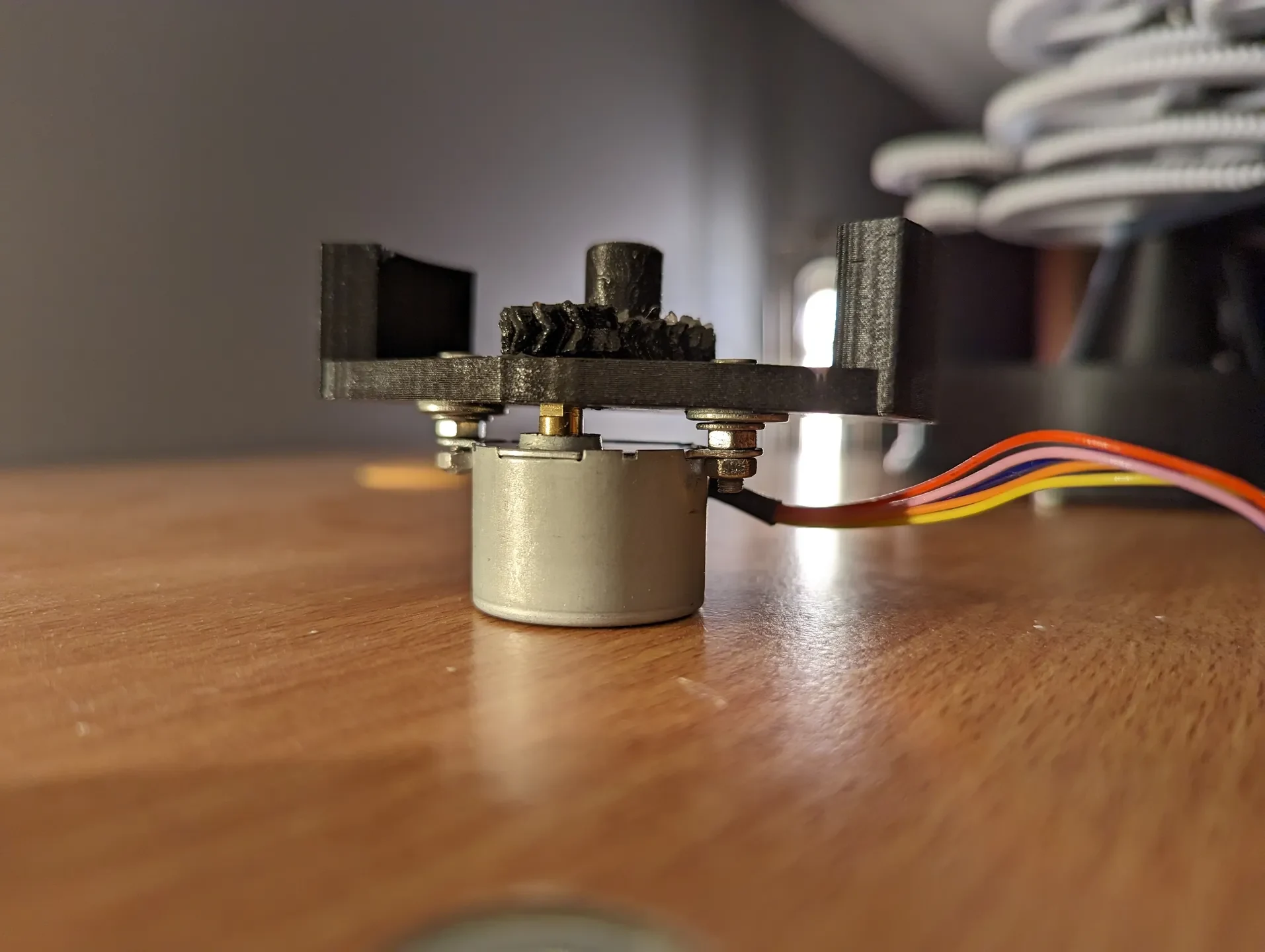

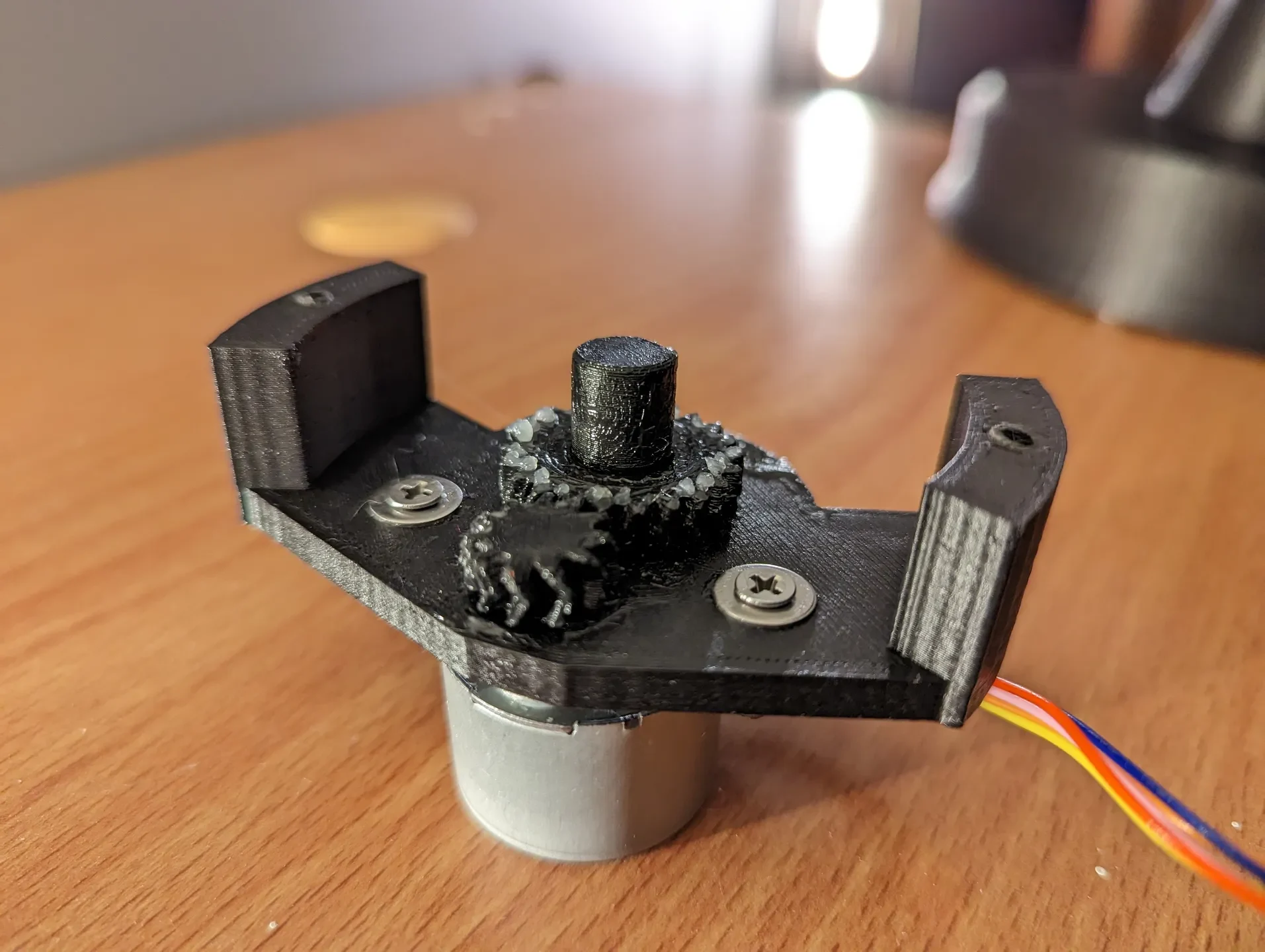

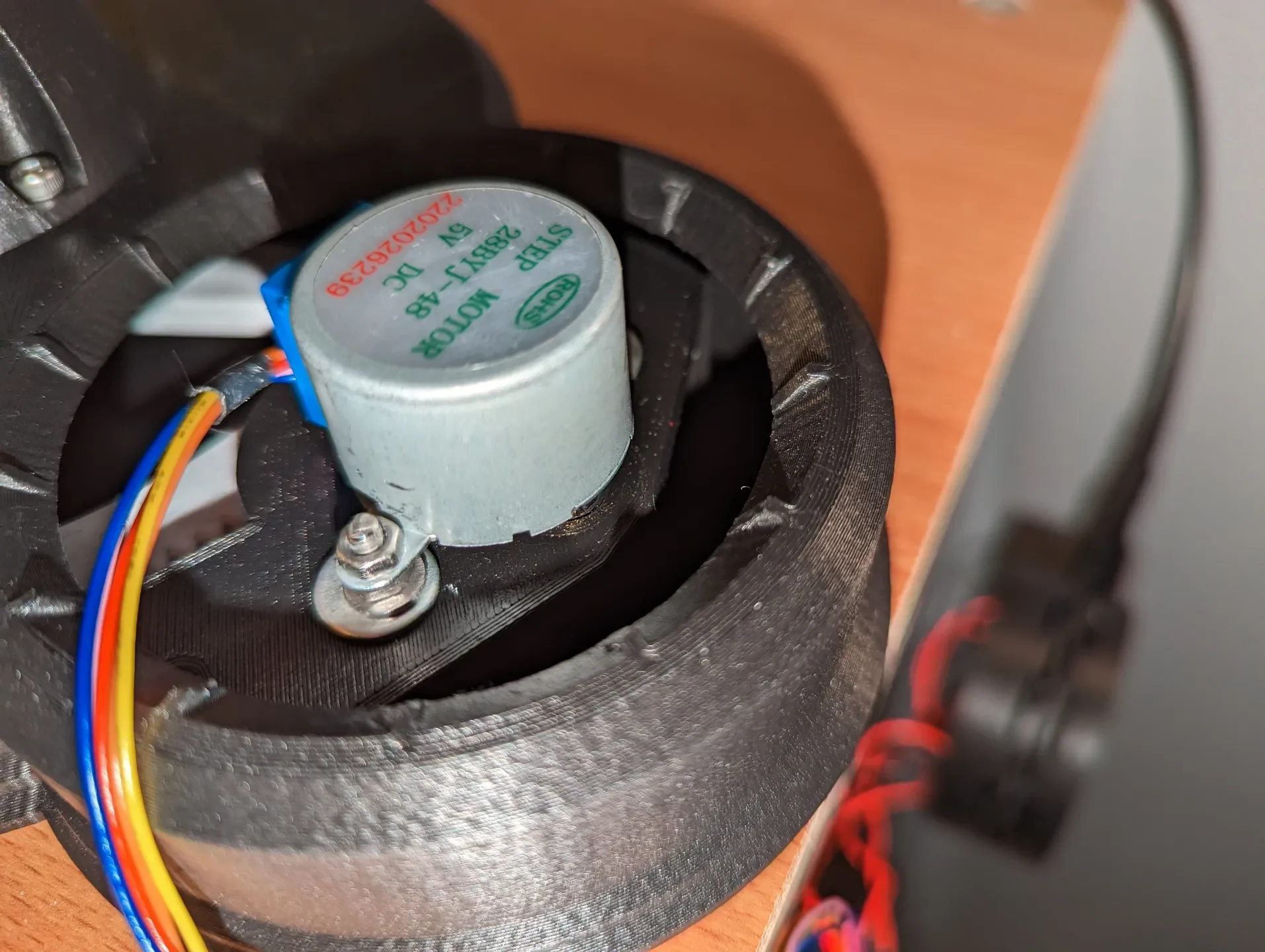

После печати я поместил шаговый двигатель и понижающую/ведущую шестерню в кронштейн, чтобы разметить и просверлить отверстия для установки шагового двигателя. Я использовал винты с потайной головкой М3 с гайками М3, чтобы закрепить шаговик от кронштейна и отвести его от кронштейна. Я не затянул шаговик на кронштейне — мне кажется, что небольшой люфт — это хорошо — хотя я мог бы вернуться и изменить это… YMMV!

Также вам потребуется заменить ось пальцевого колеса на натяжную ось.
