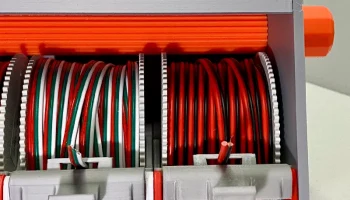

Кабельный диспенсер размера "М"

Этот гибкий органайзер позволяет расположить кабели на одном экране.

Нужно распечатать много деталей, но если вы хотите избежать поиска и двойной покупки, вам что-то нужно. Вот это может вам помочь.

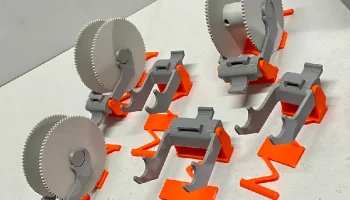

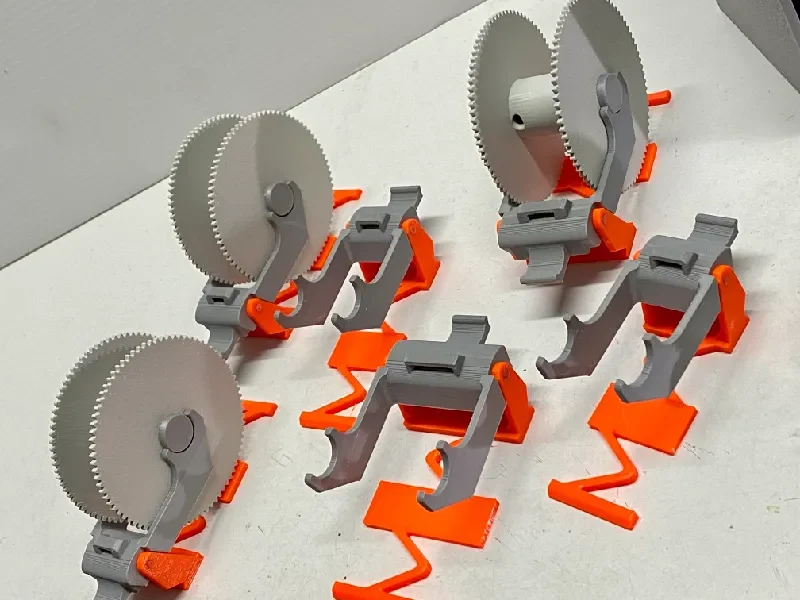

Шпули состоят из 4 частей каждая. Один из четырех определяет ширину. Ширина сейчас 15, 25, 35 и 45 мм. Для получения полезного зазора вычтите т��лщину боковых стенок x 2 = 4 мм, в результате чего получатся прозрачные катушки диаметром 11, 21, 31, 41 мм. Катушки Я также предусмотрел опору для отверстия для кабеля. У меня это сработало, просто распечатайте эту поддержку в PETG, когда вы выбрали PLA для катушки.
Держатели доступны в размерах 15, 25, 35, 45 мм.
Держатели доступны в версии © = нить PETG в качестве оси для соединения держателя с консолью.
(B) имеет отверстия диаметром 3 мм для болтов диаметром 3 мм.
Консоли также доступны диаметром 15, 25, 35, 45 мм.
Ящик для хранения (внешняя длина 220 мм) имеет нижнюю, верхнюю, заднюю, левую и правую (боковые) стенки и привинчены саморезами ø 2 мм, вы также можете приклеить его или и то, и другое.
Механика намотки имеет ось (я поставил левую), длинный зубчатый стержень и ручку. Это м��жно установить в любое время. Я на самом деле не склеивал их вместе, но вы могли бы. Это не зависит от вашего выбора катушек. Лишь бы они влезли в коробку.

Центральные цилиндры, запрессованные в собранную катушку, можно вынимать для механической загрузки кабеля на катушку, например. с помощью аккумуляторной дрели. Лучше всего, есл�� кабель подается снизу!
При установке в систему цилиндры функционируют как оси.

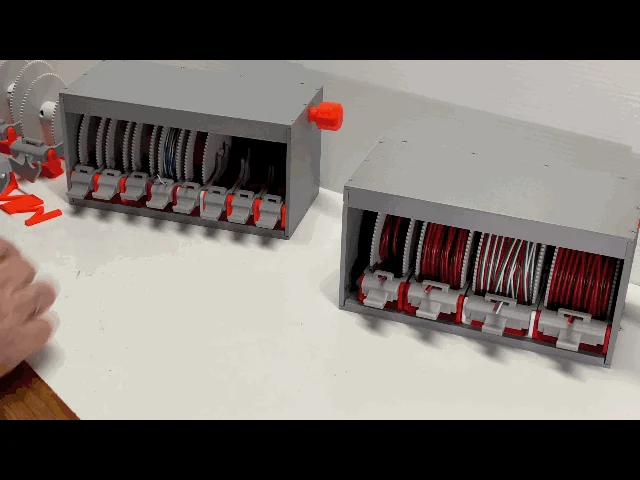

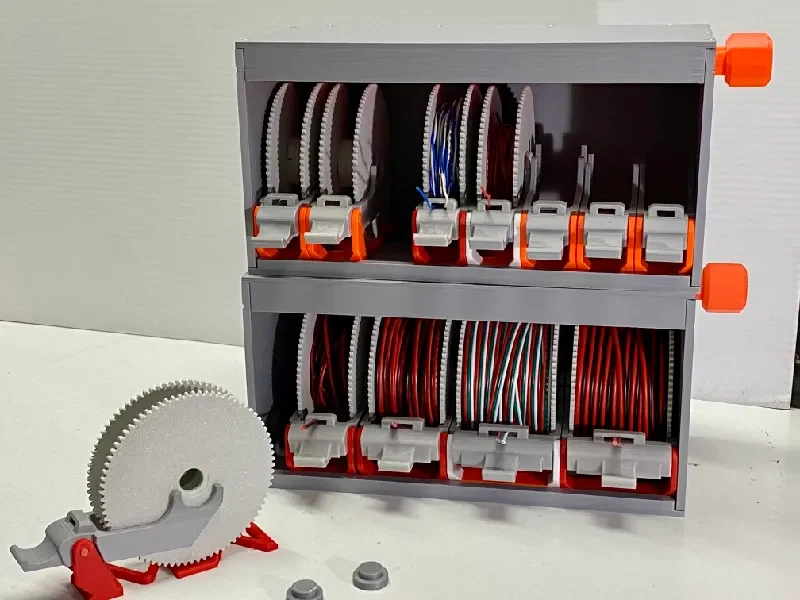

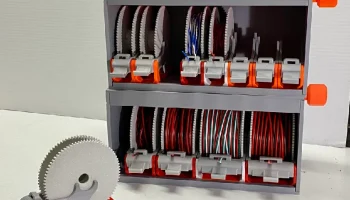

Вставьте собранные системы (золотник+каретка+консоль), сдвинув их к заднему скосу, затем слегка надавите на пружину, чтобы защелкнуть систему. Выньте систему, нажав на пружину назад (с переднего места) и осторожно поднимите ее. Это своего рода защита от идиотов, так что не волнуйтесь.

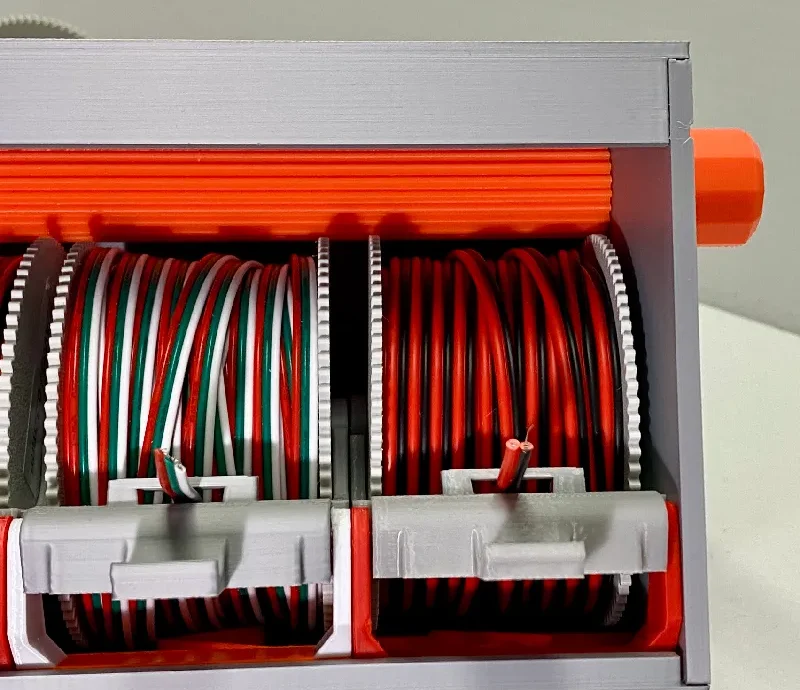

В этом случае консоль поднимает катушку к верхней стенке, ударяя по стержню-редуктору, при этом, повернув ручку по часовой стрелке, трос можно перемотать, что делает систему очень удобной. Никаких болтающихся кабелей.

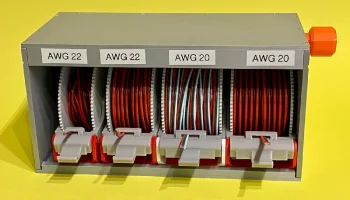

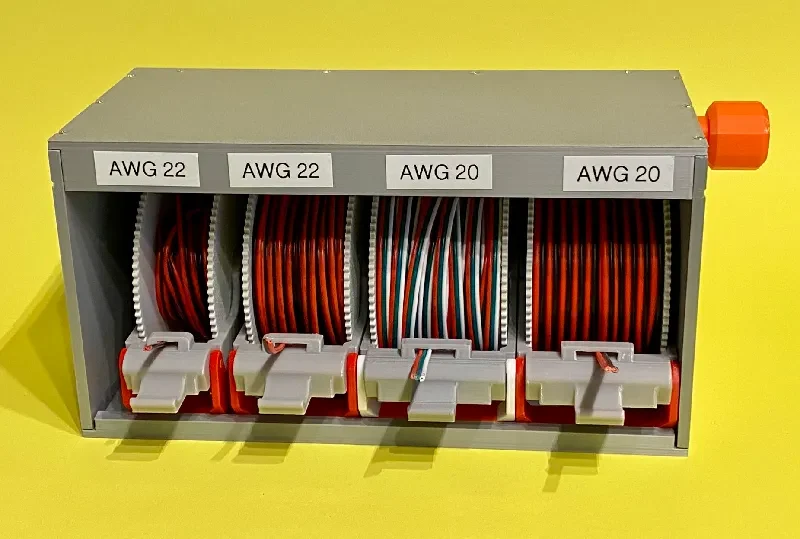

Я распечатал все на своем Prusa MK4. Коробка из PLA, детали шестерни из Prusament PETG (я думаю, что он более прочный, чем из PLA, CArrier с пружинной нагрузкой для их вставления и вынимания из PETG, CANtilevers я тоже сделал из PETG, но PLA может работать так же. Катушки и цилиндры я сделал из PLA. На верхней пластине есть место для меток, позволяющих идентифицировать AWG, ра��мер или другую информацию.

Эта система также дает хороший шанс избавиться от остатков нитей.

Наслаждайтесь проектом, будьте довольны хорошо организованным цехом и удачной печатью!!
