Модуль RTC для трехосных нумехронных часов............

Модуль часов реального времени повышает точность времени часов. Нет необходимости настраивать тактовую частоту, как описано в исходной модели. Цена модели DC3231 RTC обычно составляет менее 12 евро за 3 штуки. Корпус сделан для Arduino Nano.

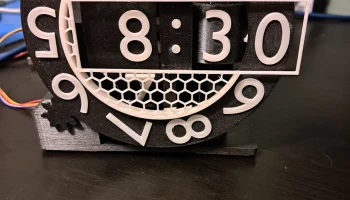

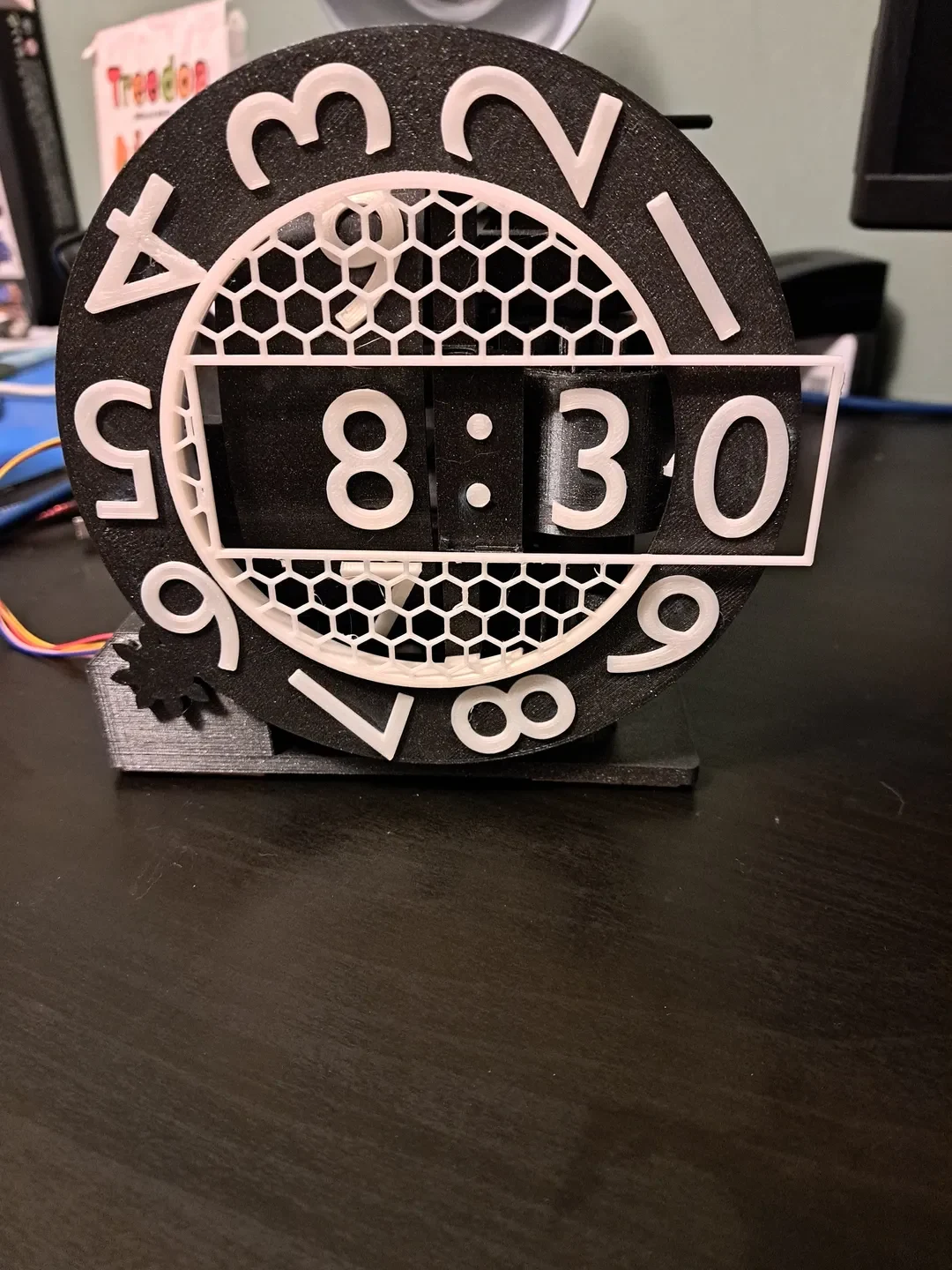

1) Соберите часы, как описано в исходной модели.
2) Припаяйте плату драйвера шагового двигателя к плате процессора (Arduino Nano), как описано в исходной модели. Используйте D4-D7 на Arduino Nano и припаяйте его непосредственно к плате драйвера шагового двигателя, чтобы потом все соединилось в корпусе.

Дополнительные шаги

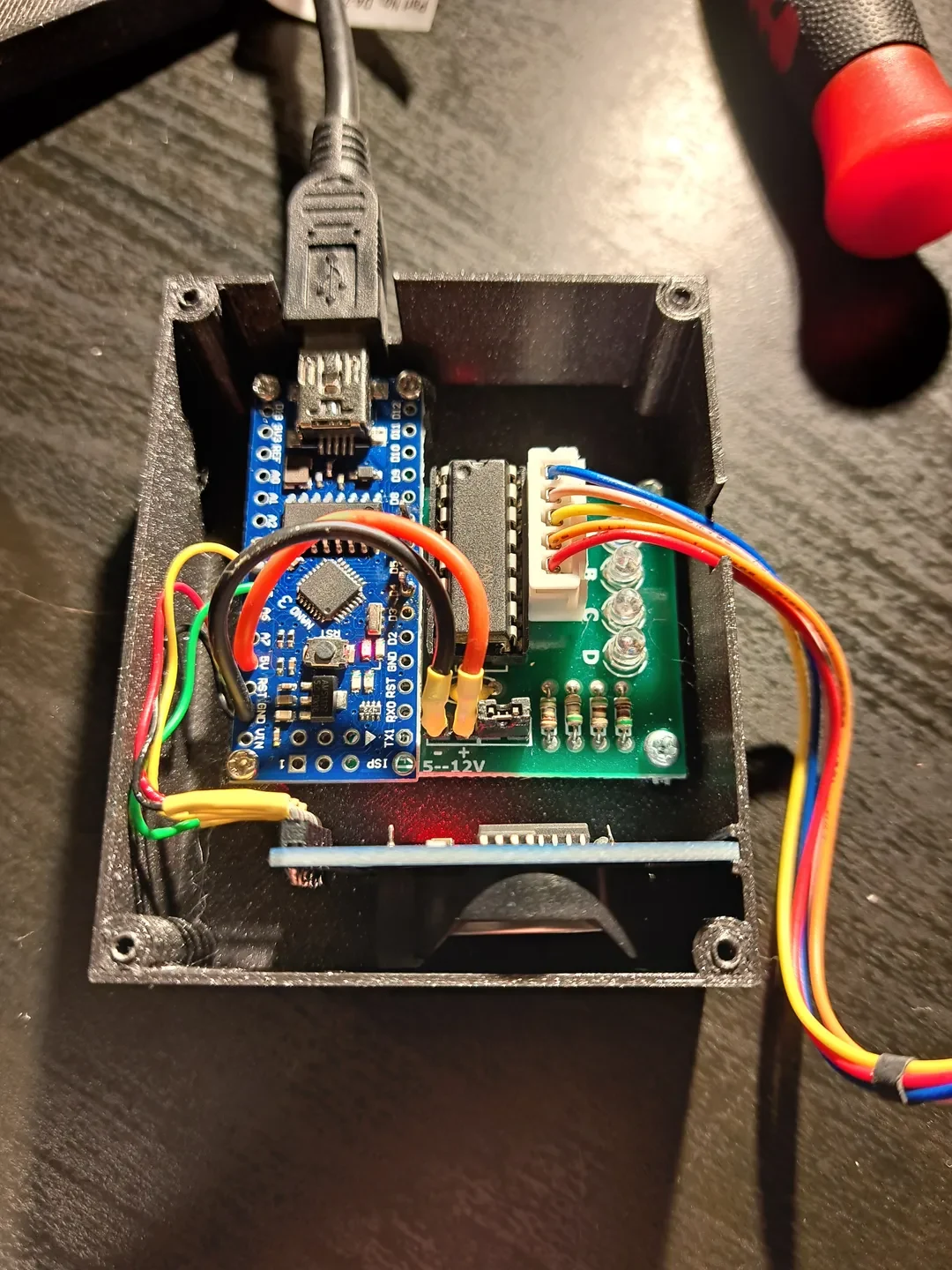

3) Припаяйте модуль RTC к плате процессора (Arduino Nano).

Подключите GND и 5 В.
Подключите SCL на модуле RTC к SCL на плате процессора, для Arduino Nano это контакт A5.
Подключите SDA на модуле RTC к SDA на плате процессора, для Arduino Nano это контакт A4.
Остальные контакты модуля RTC (SQW и 32K) остаются неподключенными.

4) Скачайте numechron.ino из раздела файлы. Загрузите код в процессор. Код написан для Arduino Nano, здесь SCL/SDA подключаются к контактам по умолчанию, которые уже установлены в RTClib. Если у вас другой процессор, убедитесь, что вы правильно установили контакты (см. документ RTClib, как это сделать)

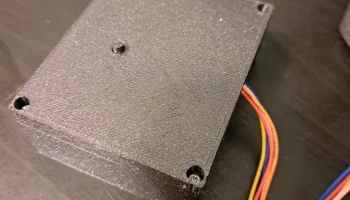

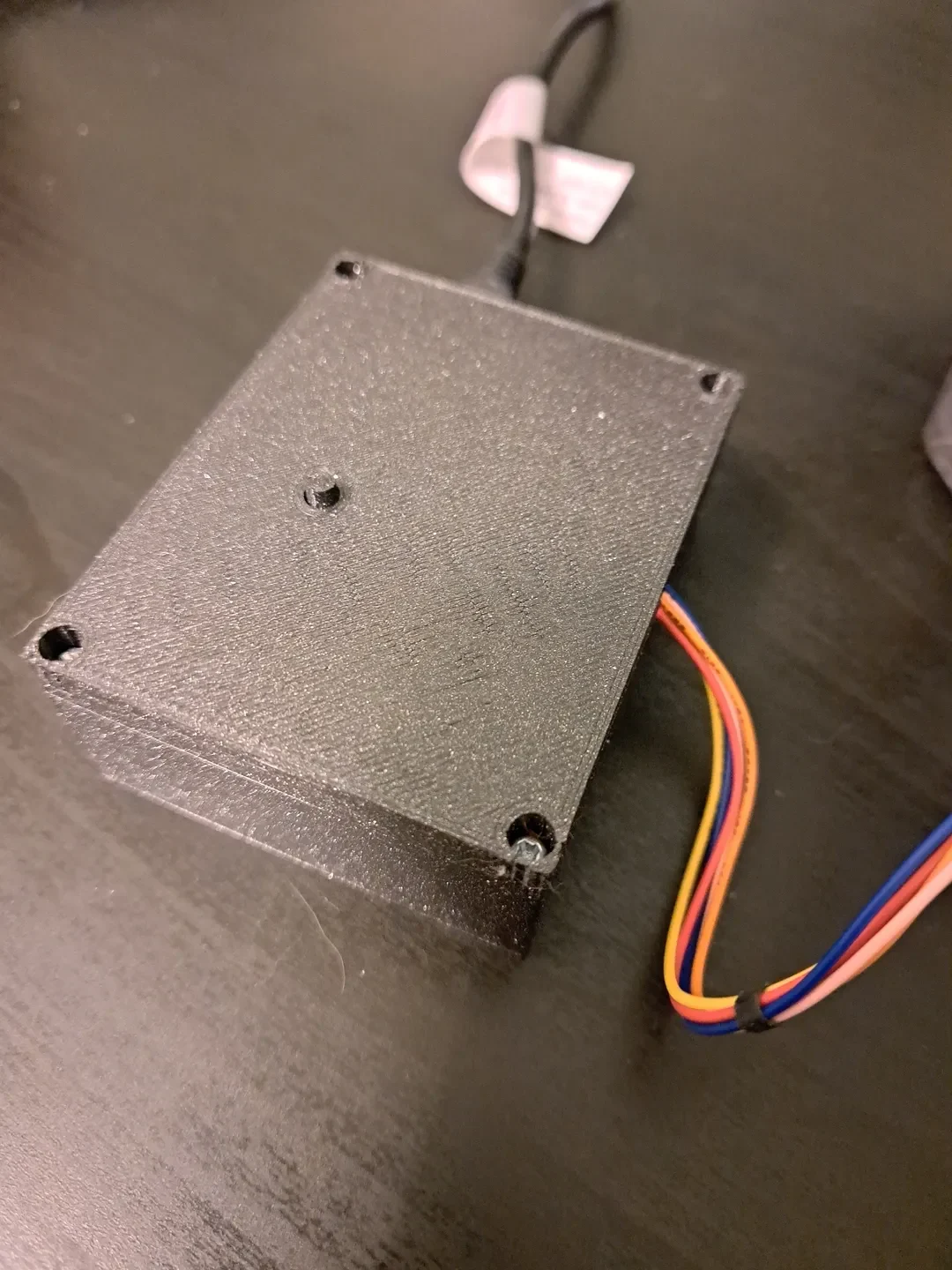

5) Распечатайте корпус и деталь для нажатия кнопки сброса и вставьте все в корпус. Используйте пять саморезов диаметром 2 мм (длиной 5 мм), чтобы прикрепить платы к корпусу. С помощью четырех саморезов диаметром 2 мм (длиной 8 мм) прикрепите крышку к коробке. Корпус подходит для Arduino Nano.

Веселиться :-)
