Камера-слайдер Prusa Knob

Я всегда хотел иметь моторизованный слайдер, который мог бы перемещаться вдвое длиннее, но они очень дорогие. Затем я нашел проект с открытым исходным кодом под названием Digital Bird Camera Slider. Я до сих пор не могу тратить деньги во время пандемии из-за ограниченного бюджета. Итак, я создаю свой собственный с нуля, вдохновленный Digital Bird. Я также проектирую несколько печатных плат. Я изменил код Arduino двухосного слайдера камеры, найденный на YouTube, для лучшей и плавной работы. Надеюсь, вам это понравится.

Это демонстрационное видео, как его использовать

Это демо-видео без постобработки при редактировании.

Инструкции

Мне очень жаль, что у меня нет времени сделать подробный видеоурок по сборке, но я обязательно сделаю это позже. Не волнуйтесь, я предоставил ссылку на все оригинальные файлы дизайна, включая коды и печатные платы. Используйте PLA+ или PETG как минимум с 4 внешними стенками и заполнением 33%. Длина слайдера зависит от длины алюминиевого профиля.

https://drive.google.com/file/d/1GTBgostcUJ_DNRnlR_qSDIZN7cbHrlQ7/view?usp=sharing

Особенности

-может путешествовать на штативе в два раза больше своей длины (стиль Эде��ькроне)

-прост в использовании

-встроенные в ножки

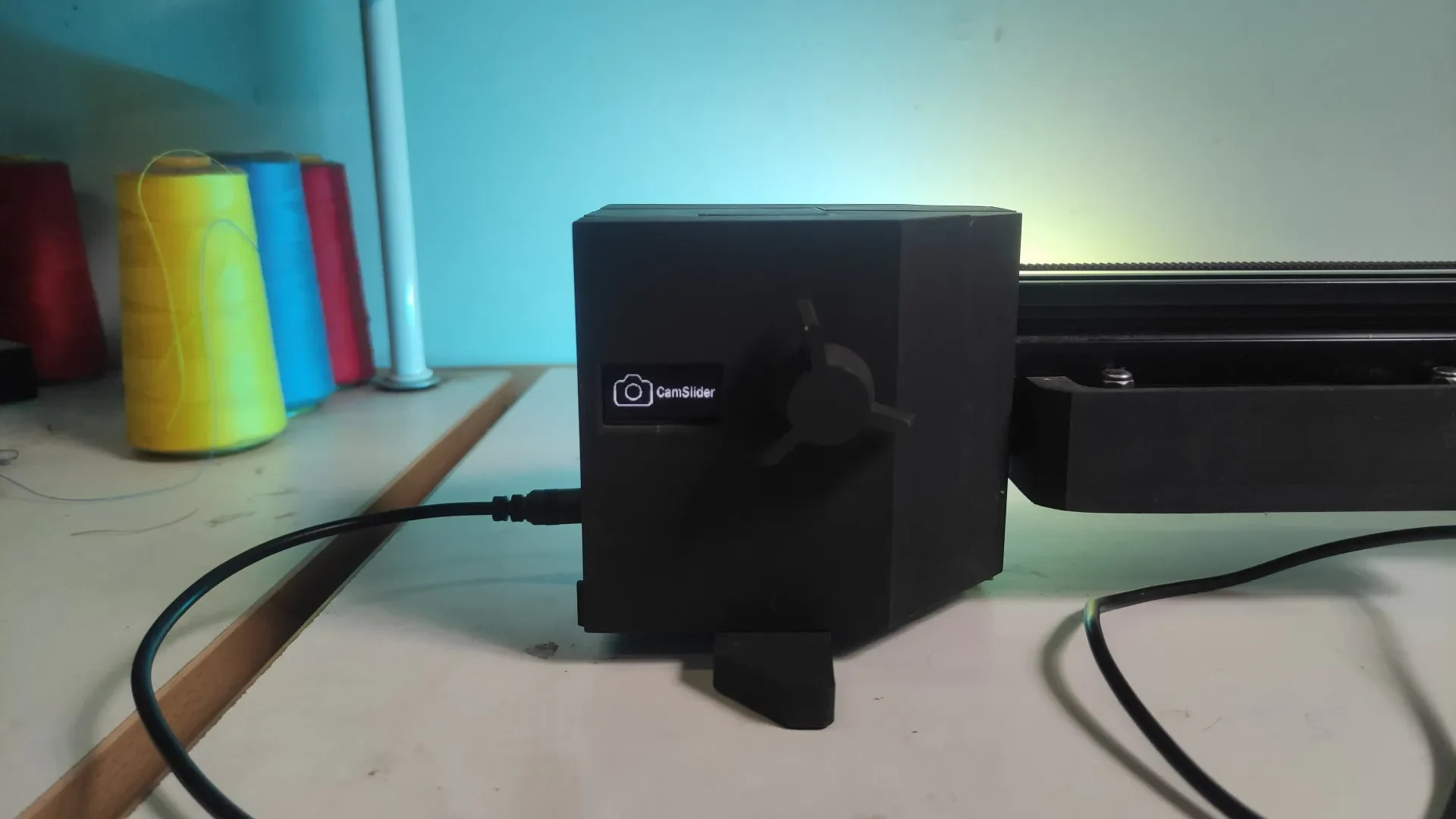

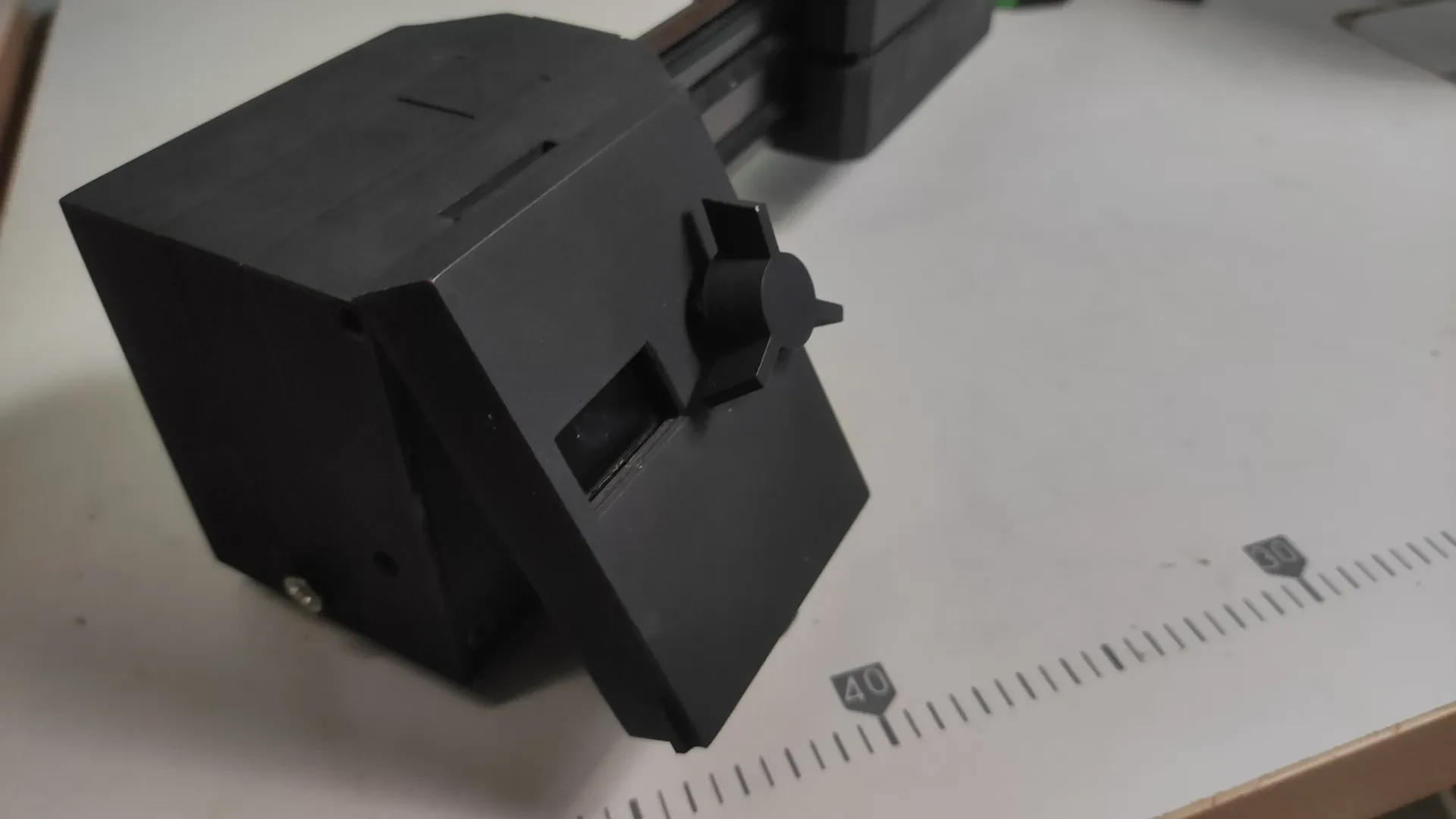

-эргономичная крышка ЖК-дисплея и ручка управления в стиле Prusa

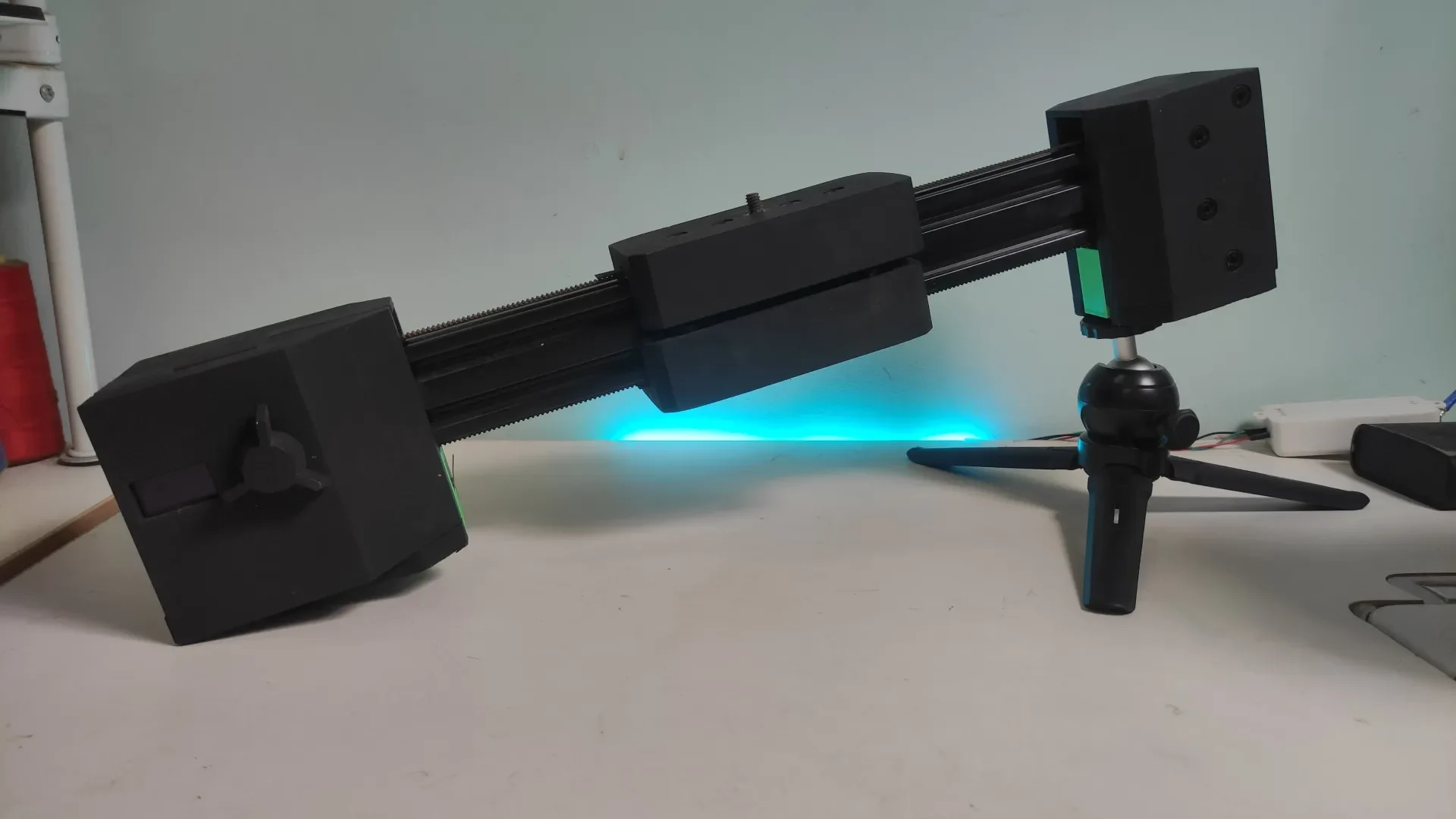

-Можно установить два штатива для наклона

спецификации

-40 мм болты с головкой под торцевой ключ M5 x4

-Связки стопорных гаек M5

— Проставка М5 6 мм.

-6 мм эксцентриковые гайки M5

-Пружинная шайба M5 1 мм

-мини V-колеса

-Пластина Vwheels изготовлена из алюминия толщиной 3 мм (шаговый файл входит в комплект)

-M5x35 (низкий профиль)

-M5x10 (низкий профиль)

-M5x45 (низкий профиль)

-Ардуино Нано

-A4988 (или лучше TMC2208)

-Модуль Trrs 3,5 мм для расширения оси панорамирования

-несколько разъемов и розеток

-DC Джек
