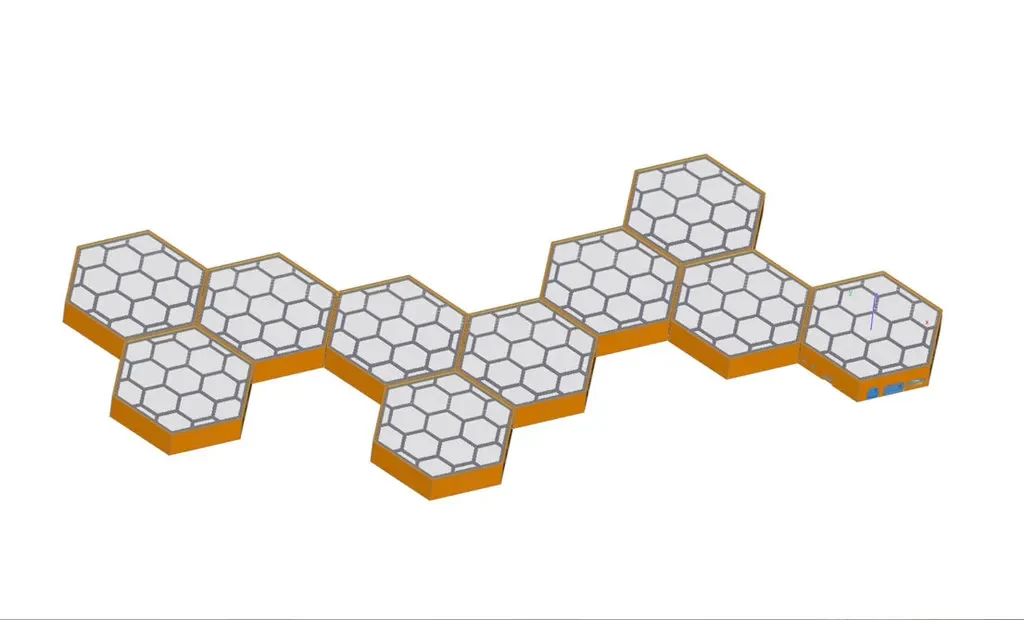

Да, это еще один HexLED - панель NanoLeaf! (с файлом STEP...
Поскольку эти модели предназначены для работы с электрическими компонентами, использование этих моделей осуществляется на ваш страх и риск. Эти модели не будут соответствовать требованиям кода, поэтому судите сами, следует ли использовать их в вашем приложении или нет. Если вы не уверены, проконсультируйтесь с экспертом или профессионалом (не со мной). В общем, я предлагаю использовать огнестойкую нить накала для любых отпечатков, на которых будут удерживаться электронные компоненты.
Я удалил предыдущий дизайн сразу после его публикации, чтобы внести некоторые улучшения в некоторые компоненты, которые я использовал в этом проекте. Обновленный дизайн готов, и хотя я им доволен, я должен сообщить, что мне не удалось найти «подходящий» переключатель постоянного тока для использования с ним. Большинство небольших переключателей, похоже, рассчитаны на переменный ток, который, как я полагаю, будет иметь более высокий номинальный ток, чем эквивалентный переключатель постоянного тока, хотя я не эксперт по переключателям (я просто любитель, когда дело касается электроники). Поскольку я использую источник питания постоянного тока 4 А, 5 В, а переключатель, который я использую, рассчитан на переменный ток 250 В/6 А, 125 В/10 А, я думаю, что он должен работать нормально, но опять же, я не эксперт в этом, поэтому проведите собственный анализ переключателя. Я основывал выбор переключателя на том факте, что через переключатель (постоянный ток) я буду подавать гораздо меньший ток и напряжение, чем то, на что переключатель рассчитан в переменном токе. Тем не менее, я бы порекомендовал всем, кто это делает, учитывать используемые компоненты и самостоятельно выбирать, какие из них подходят. Другими словами, ЭТО ПРОЕКТ, СДЕЛАЙТЕ ЭТО НА СВОЙ СОБСТВЕННЫЙ РИСК.
Исходное описание:
Когда я увидел светодиодные панели HexaLeaf от NerdForge (https://www.thingiverse.com/thing:3466746), я подумал, что идея светодиодной панели, управляемой приложением, была потрясающей. Поэтому я решил сделать что-то подобное, в котором бы использовались его код и дизайн электроники, но которое можно было бы полностью распечатать (включая экраны). Это не ремикс, но он требует использования кода NerdForge (https://github.com/hansjny/Natural-Nerd/tree/master/Hexaleaf) и аналогичного ему дизайна электроники (Nerdforge Schematic здесь — https://imgur.com/a/Zbh80aO). Его код и дизайн можно легко адаптировать к любым светодиодным панелям, и они работают очень хорошо, большое спасибо NerdForge за то, что поделился своим проектом! Я советую, если вы планируете сделать это и использовать его код, посетите его канал на YouTube и рассмотрите возможность поддержки его проектов на Patreon (https://www.patreon.com/nerdforge).
Для своих панелей я решил использовать светодиодные ленты WS2812B ECO RGB с разрешением 60 пикселей/метр, работающие от напряжения 5 В, что устраняет необходимость в понижающем преобразователе для питания ESP-32S. Хотя я остановился на ESP-32S, что кажется излишним для такого проекта, но к функциям претензий нет.

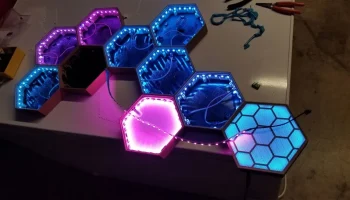

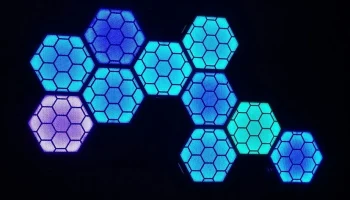

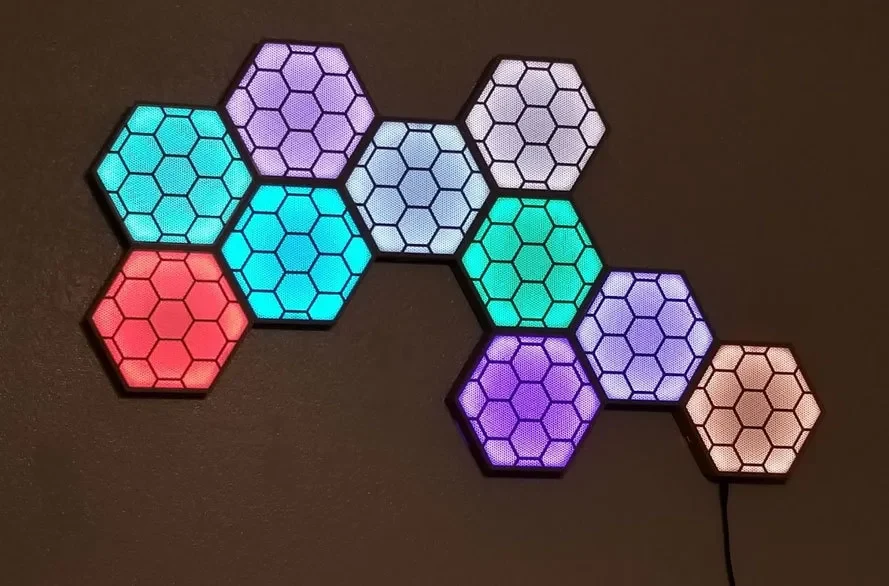

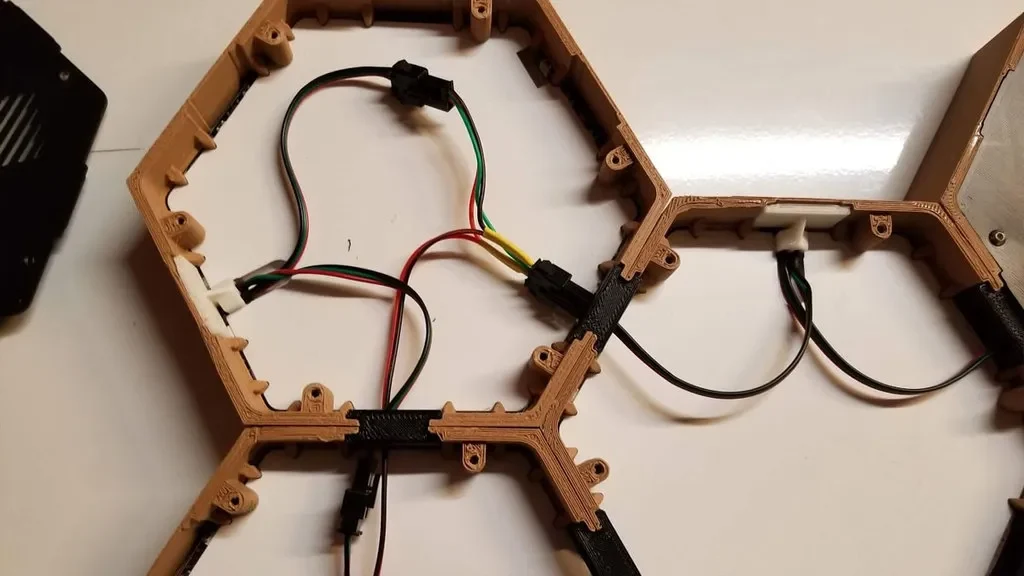

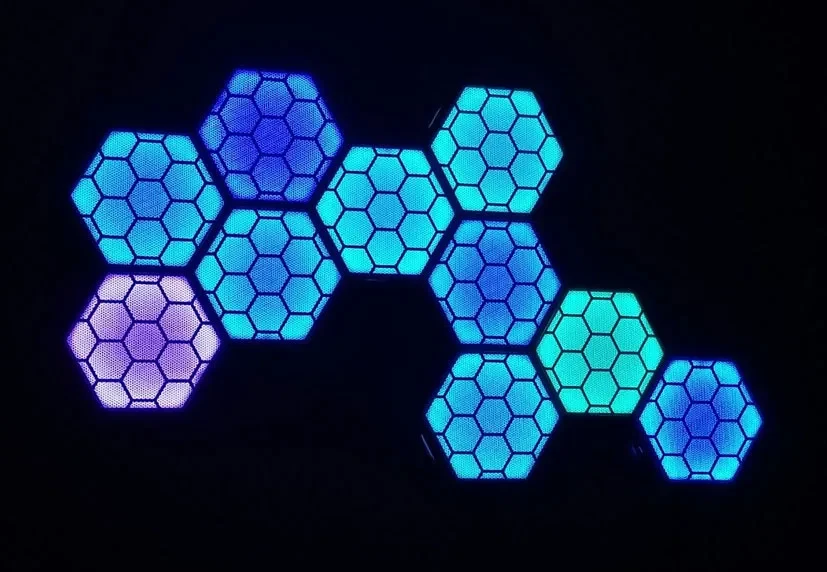

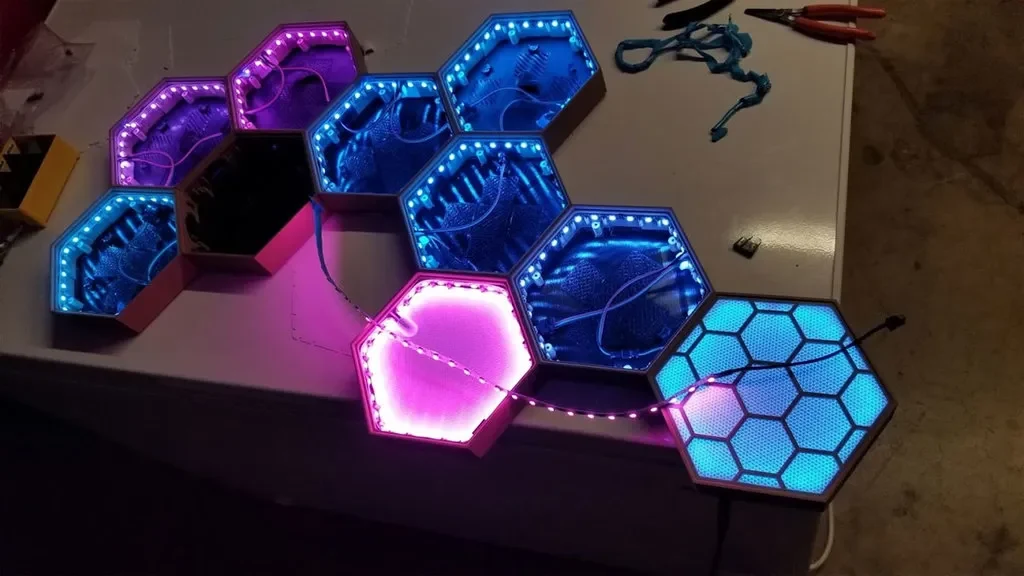

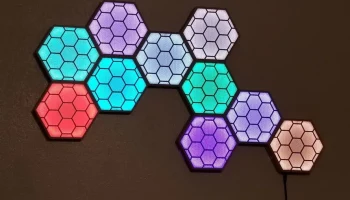

Для получения дополнительной информации о том, как я построил свои панели (которые изображены на фото), вы можете найти журнал сборки на моем сайте здесь (включая спецификацию):
http://www.mystoopidstuff.com/hexled-panels-assembly.html

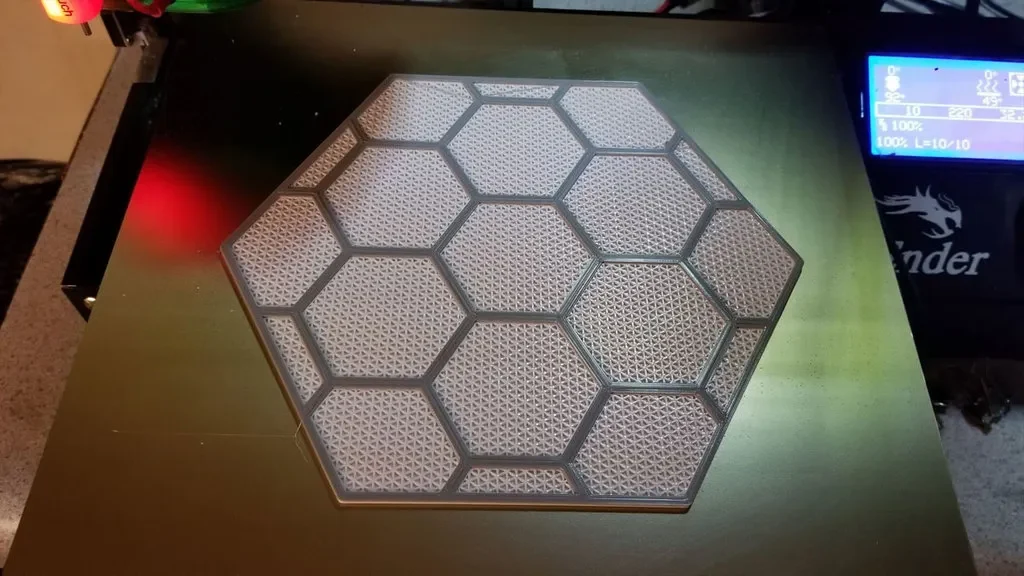

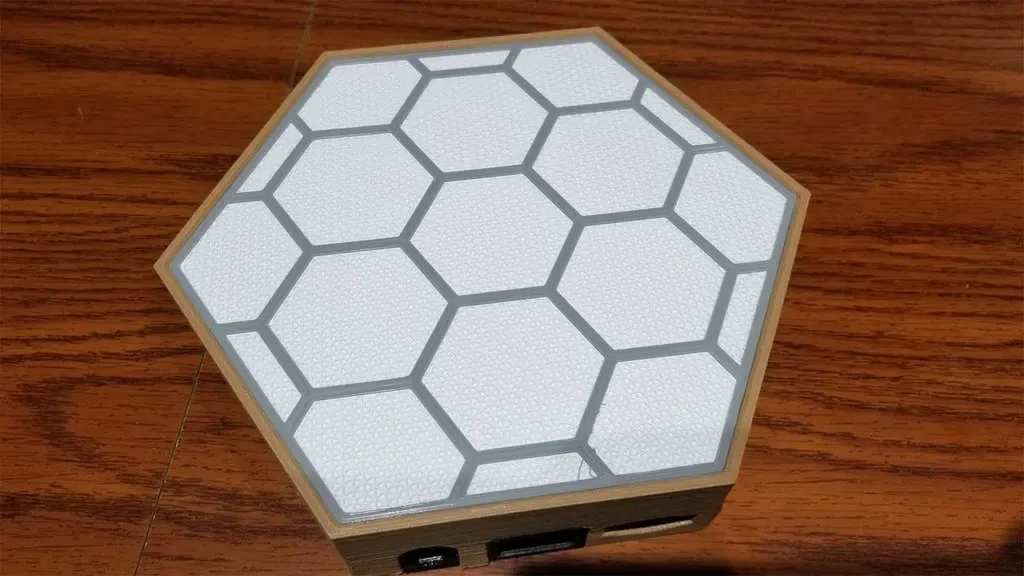

Я также разместил здесь некоторую информацию о том, как получить эффект узора верхней по��держки на передних экранах (это придает передним экранам некоторую текстуру):
http://www.mystoopidstuff.com/printing-the-hexled-panel-screens
Ниже я разместил информацию о том, как заставить приложение Blynk работать с кодом NerdForge. Он очень хорошо все задокументировал в своем видео на Patreon, но настройка Blynk нигде не была описана, поэтому я публикую некоторую информацию ниже, на случай, если она поможет людям начать работу.
http://www.mystoopidstuff.com/blynk-setup-for-nerdforges-hexaleaf.html

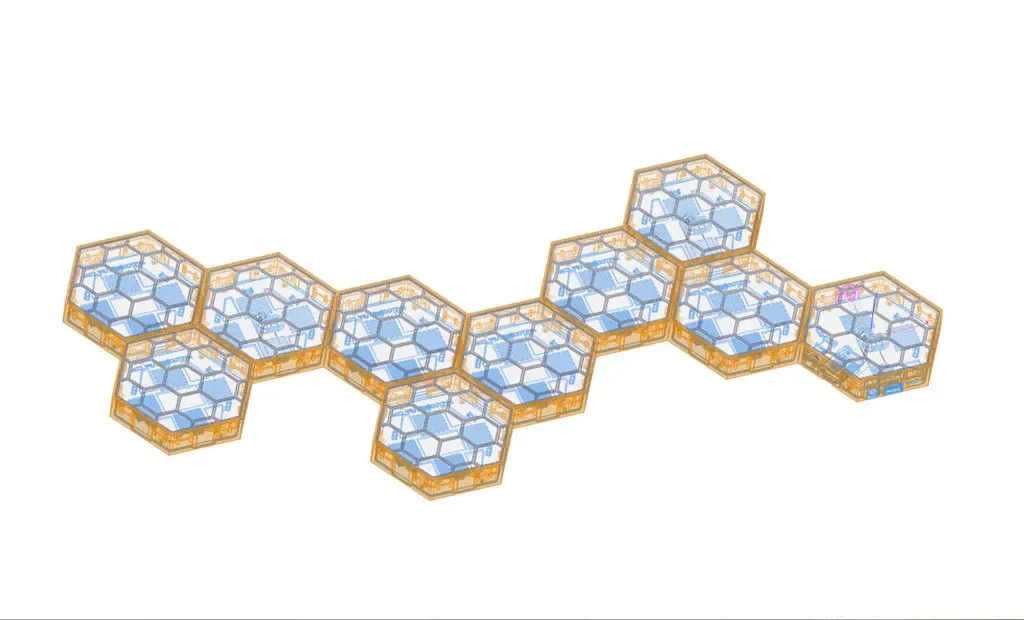

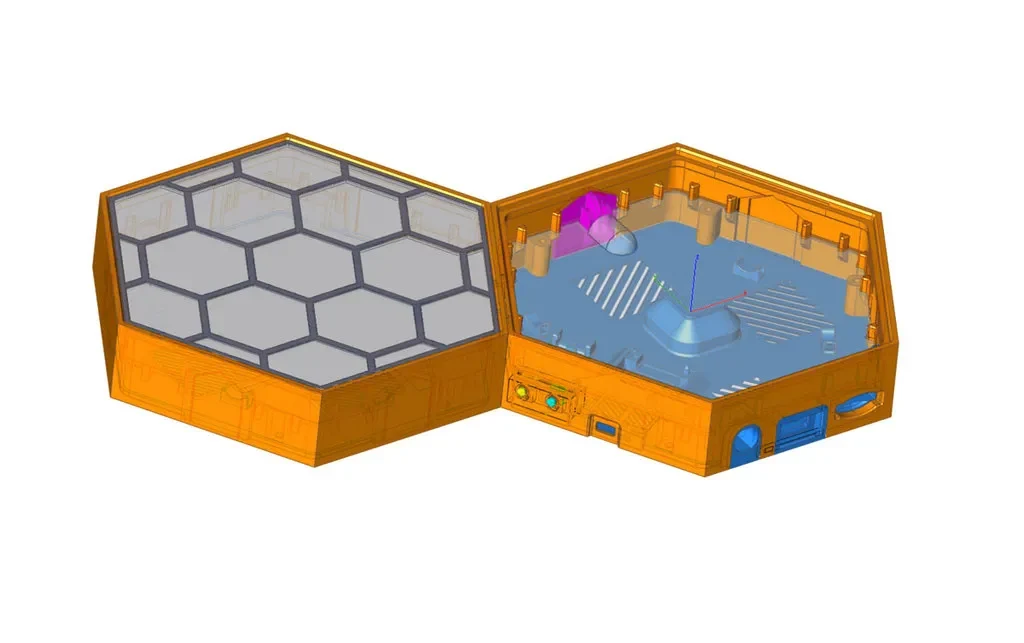

Несколько замечаний по дизайну: работа завершена, и мне она подошла хорошо. Чтобы избежать проблем, я рекомендую перед запуском выполнить калибровку потока и горизонтального расширения для каждой используемой нити. Поскольку детали плотно прилегают, это может избавить вас от головной боли в дальнейшем. Я сделал это перед тем, как приступить к их печати, и все сложилось без необходимости какой-либо значительной постобработки для подгонки деталей. Однако, если у вас есть сомнения, рекомендуется распечатать одну деталь, прежде чем собирать партию, чтобы убедиться, что все они соответствуют уже напечатанным деталям. Хотя мне нравится, как сочетается дизайн, я его переработал.
