Дискозавр | RGB костюм динозавра
Это ремикс на шипы от Metalnat и adafruit.
Пару лет назад я увидел светодиодные шипы и понял, что хочу что-то из этого сделать. Но я также хотел изменить дизайн, чтобы скрыть провода, установить несколько мощных адресных светодиодов RGB и управлять ими с помощью Arduino.
Распечатать инструкции
Категория: Обзор костюмов
Это ремикс на шипы от Metalnat и adafruit.
Пару лет назад я увидел светодиодные шипы и понял, что хочу что-то из этого сделать. Но я также хотел изменить дизайн, чтобы скрыть провода, установить несколько мощных адресных светодиодов RGB и управлять ими с помощью Arduino.
Его можно установить на любой тип одежды (но имейте в виду, что вам придется проделать в нем отверстия). Вы можете проявить творческий подход к коду Arduino, заставить его реагировать на музыку, заставить циклически воспроизвод��ть радугу и многое другое.

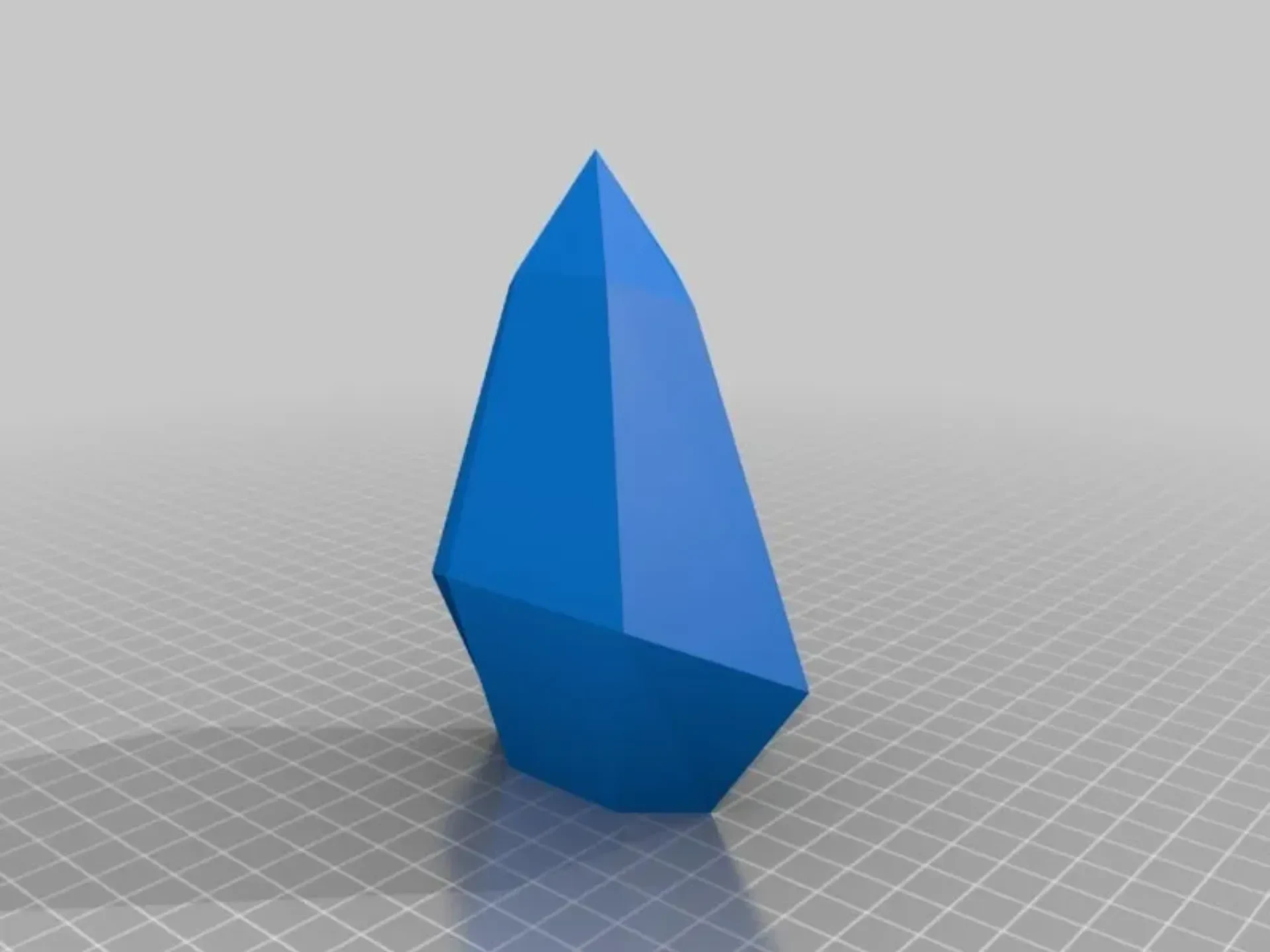

Вы можете распечатать все из белого или полупрозрачного PLA, но если вы можете, я бы посоветовал напечатать шипы как из PLA, так и из гибкого материала. В нижней части находятся гайки, и он должен быть жестким, но остальная часть шипа будет более устойчивой, если она будет напечатана из гибкой нити.
Что касается оборудования, вам понадобится:
две гайки М3, два винта М3 и большие шайбы для каждого шипа.
светодиодная лента ws2812b RGB (или что-нибудь подобное)
резистор сопротивлением 300 Ом (для сглаживания управляющего сигнала)
Arduino Nano (или другой небольшой микроконтроллер)
куча кабелей
PowerBank 5 В для питания системы (6000 мАч обеспечивает более 5 часов непрерывного использования)
Стандартная шкала имеет толщину стенки 0,4 мм (одиночная экструзия), я также добавил версию 0,8 мм.
Большое спасибо Лоику Жюмелю за фотографию.
Инструкции
Печать и постпечатная обработка

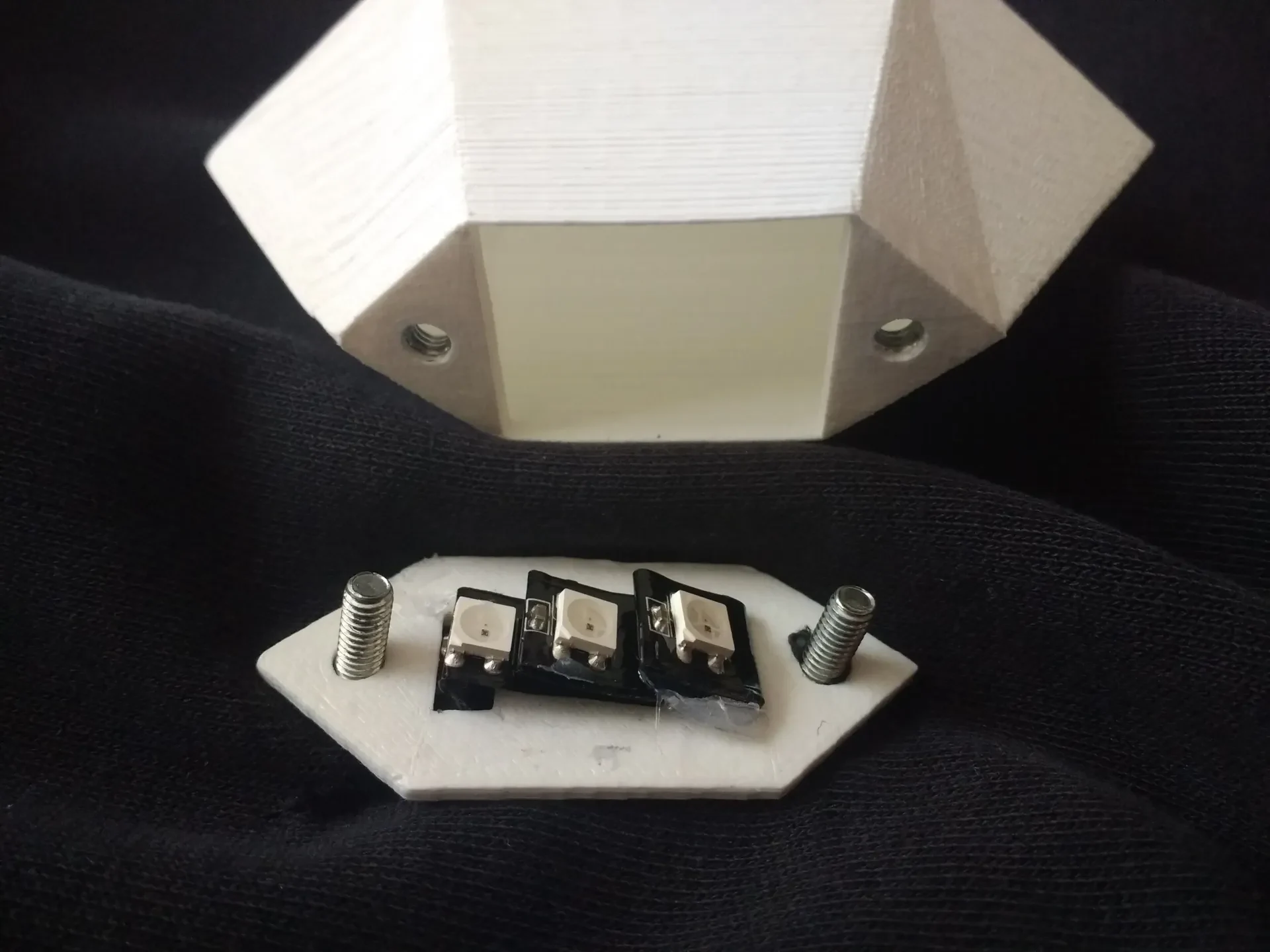

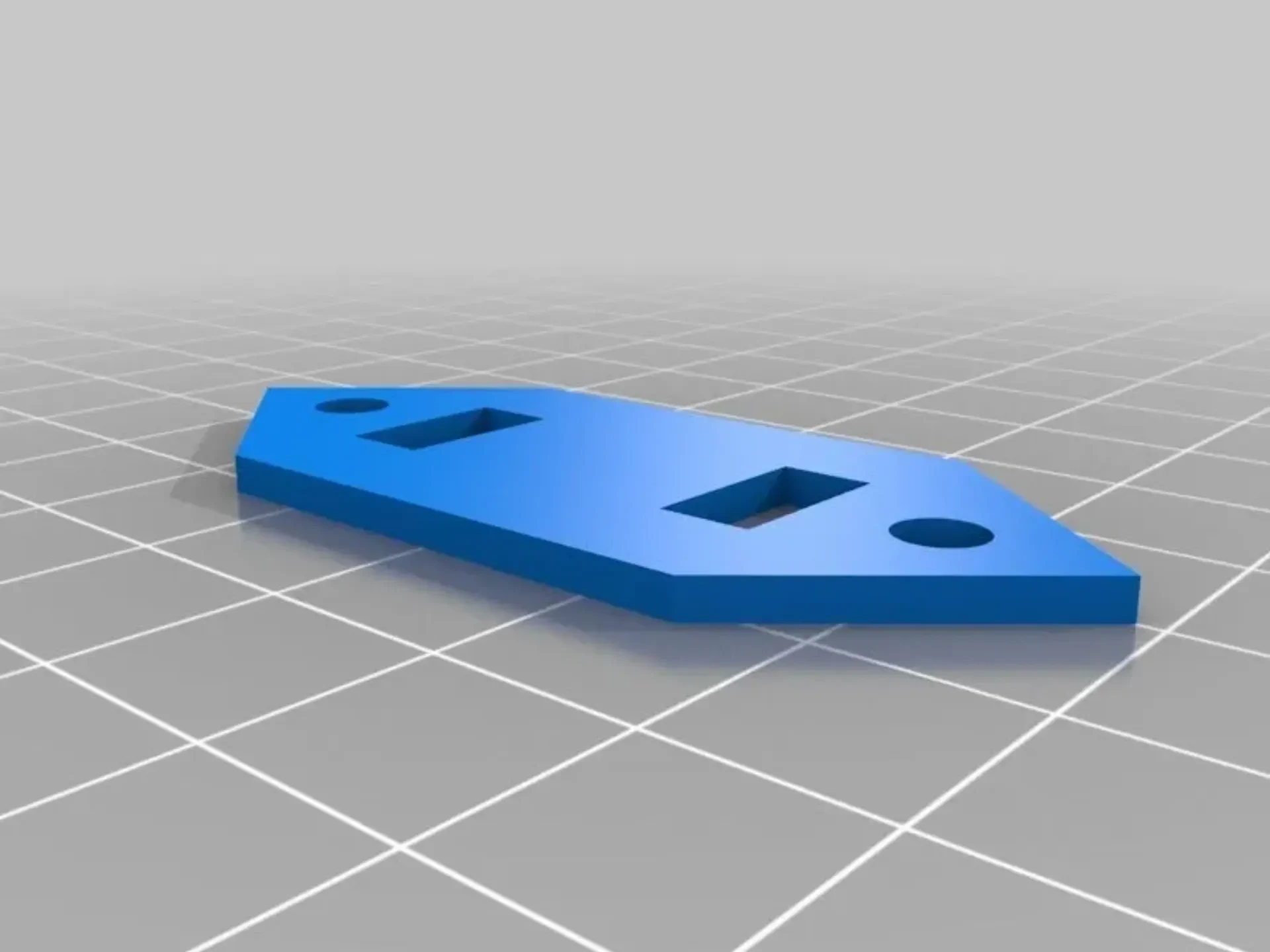

Стенки весов имеют толщину всего лишь по периметру, поэтому убедитесь, что слой хорошо склеен. В основании весов находится гайка М3, позволяющая легко закрепить их на ткани. Эту гайку можно добавить после печати.
Как я уже сказал, если вы можете, было бы неплохо напечатать шкалы из гибкого материала, но помните, что они должны будут удерживать гайки.

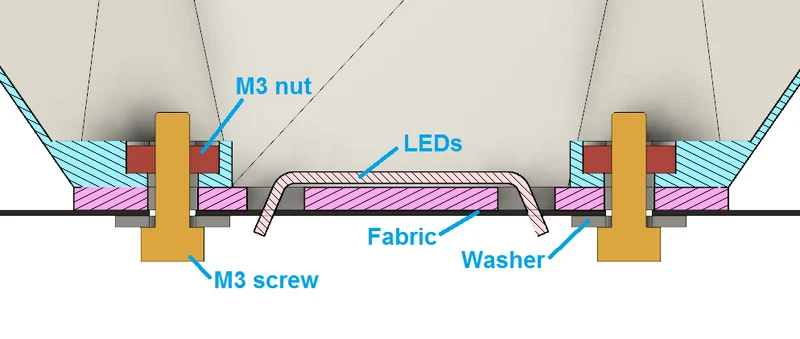

Посмотрите на схемы ниже, чтобы увидеть, как собрать чешуйки и основу и прикрепить их к ткани. Вам нужно будет проделать в ткани отверстия для шурупов.
Закрепление весов на ткани
Карманы для гаек М3
Ассамблея готова к закрытию
Электропроводка

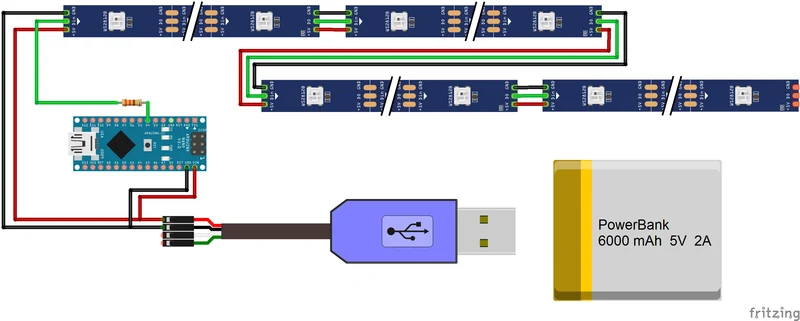

Схема подключения довольно простая, для управления светодиодами используется Arduino Nano. Питание осуществляется от павербанка 5В. Резистор сопротивлением 300 Ом используется для сглаживания управляющего сигнала между Arduino и светодиодами.
Я использовал по три светодиода для каждой шкалы, чтобы обеспечить очень яркий свет, а также потому, что большее количество свет��диодов обеспечивает более плавную анимацию.
Схема подключения
Припайка проводов к светодиодам может оказаться немного утомительной, поскольку вам придется прокладывать провода через отверстия в ткани.
Провода и электронику можно закрепить внутри толстовки, сделав петельки из ниток. Зажатие проводов между шайбами и основанием шипа — отличный способ снять напряжение.
Я пришила внутри толстовки карман для аккумулятора.
Код и анимация
Поскольку светодиоды адресуемые, на шипах очень легко создать отличную анимацию. Я включил код для эффекта радуги. См. https://www.thingiverse.com/thing:3466001/files.
Светодиодами можно управлять с помощью библиотеки fastled для Arduino.
