Подставка для бесщеточного дрона и других двигателей........
Хотя большинство представленных на рынке моделей стоят дорого и в основном слишком велики для моих нужд, я решил сделать свою собственную опорную стойку, чтобы измерить некоторые комбинации двигателей и винтов.
Таким образом, я могу увидеть, какую подъемную силу создает винт, например, при токе 5 А или при определенном проценте газа. + естественно, на полной мощности.

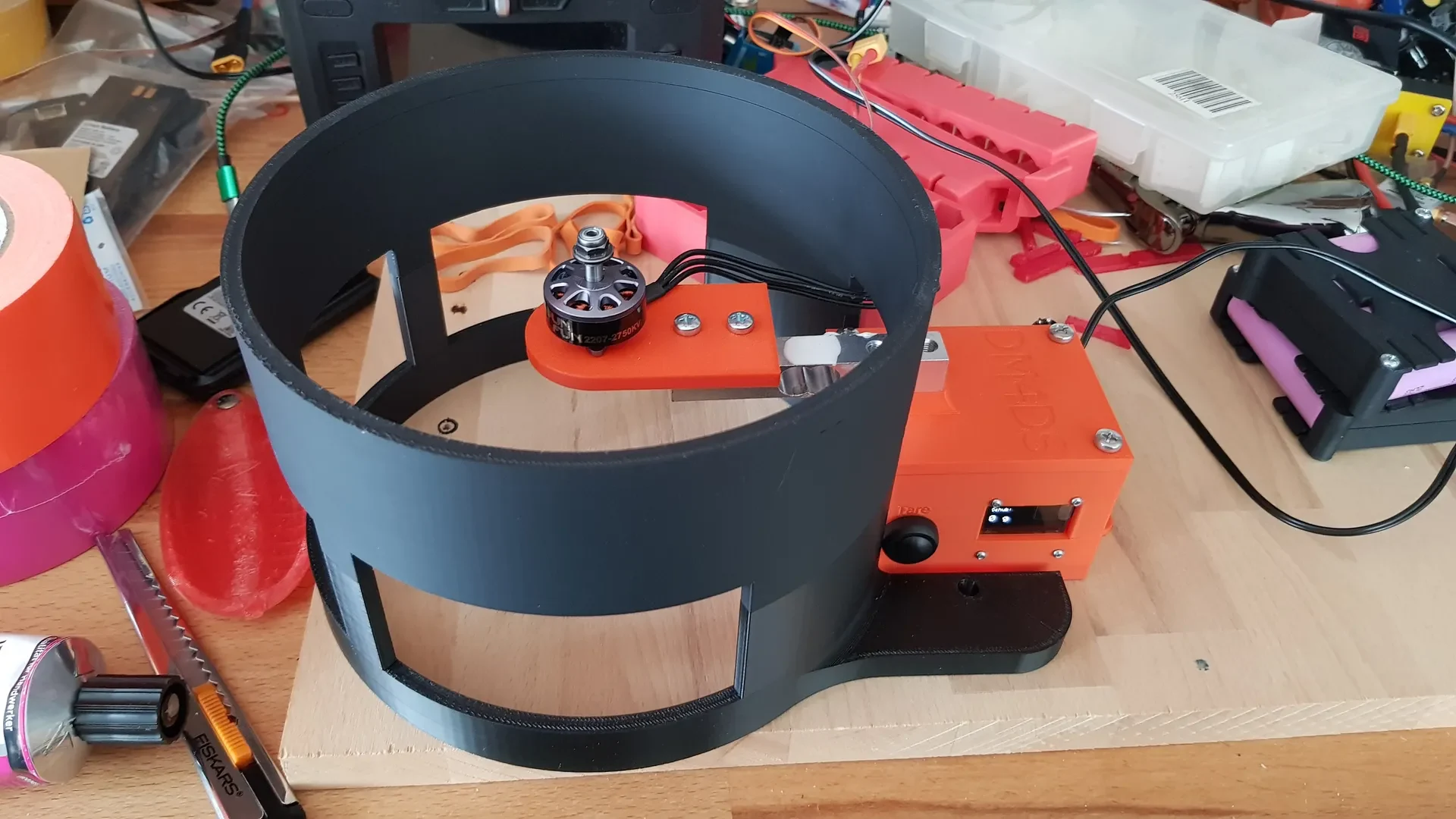

Я добавил Защиту, пока некоторые «тороидальные» реквизиты взорвались, и это совсем не весело! Безопасность прежде всего. Я напечатал свою в CarbonX, но вы можете распечатать ее и на других нитях.
_______________________________
_______________________________
Что вам нужно:
1x HX711 24-битный модуль АЦП ( https://amzn.to/3nFlUx8 ) — я использую 1 кг! Выберите свой
1x усилитель HX711 (у того, что по ссылке вы��е, такой уже есть!)
1x Arduino — Нано/Уно (https://amzn.to/40B709L) — Нано

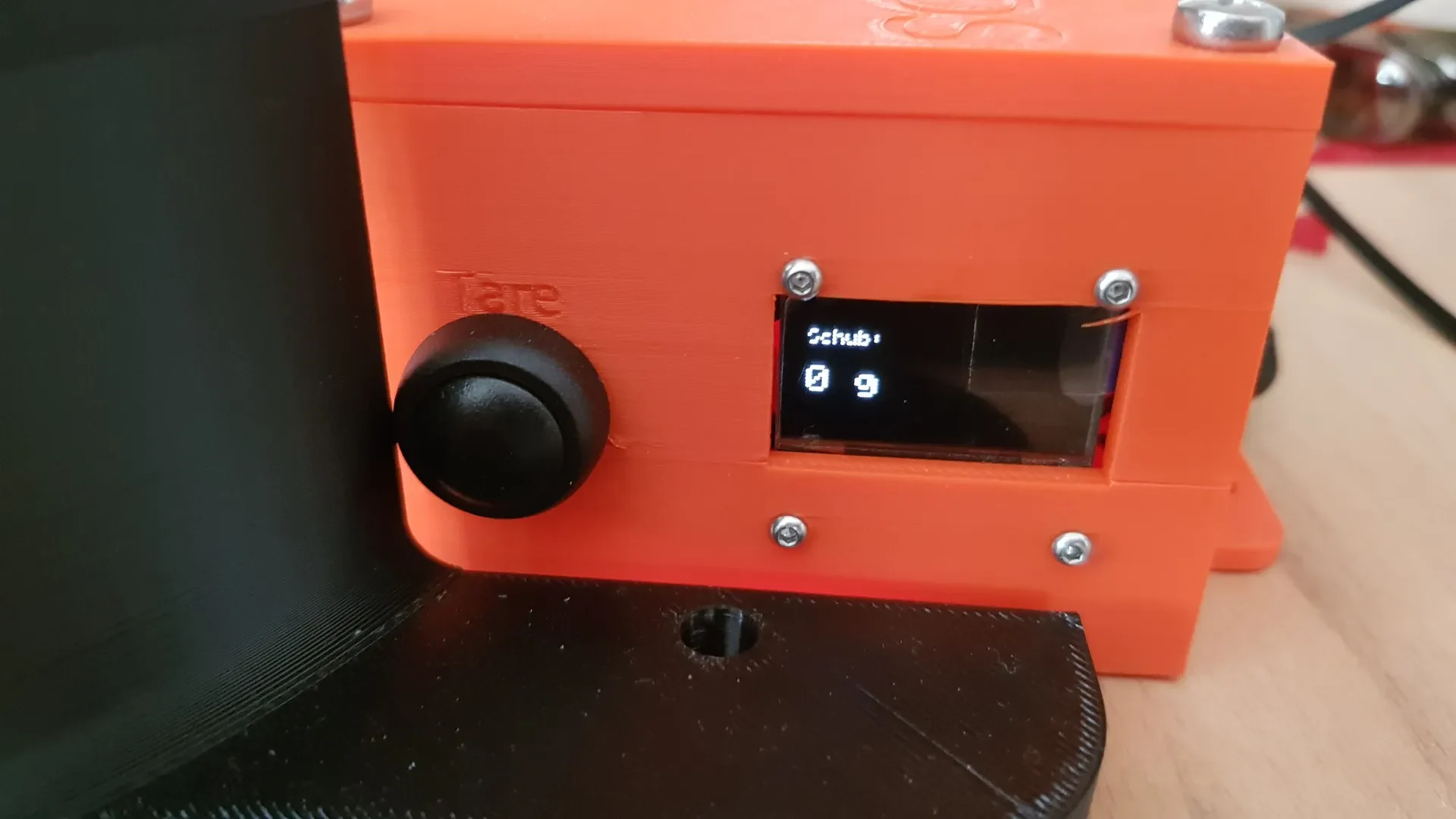

1x дисплей ( https://amzn.to/42YJIMx )
1x несколько проводов ( https://amzn.to/40EBIic )
1x кнопка ( https://amzn.to/3m9FYHn )

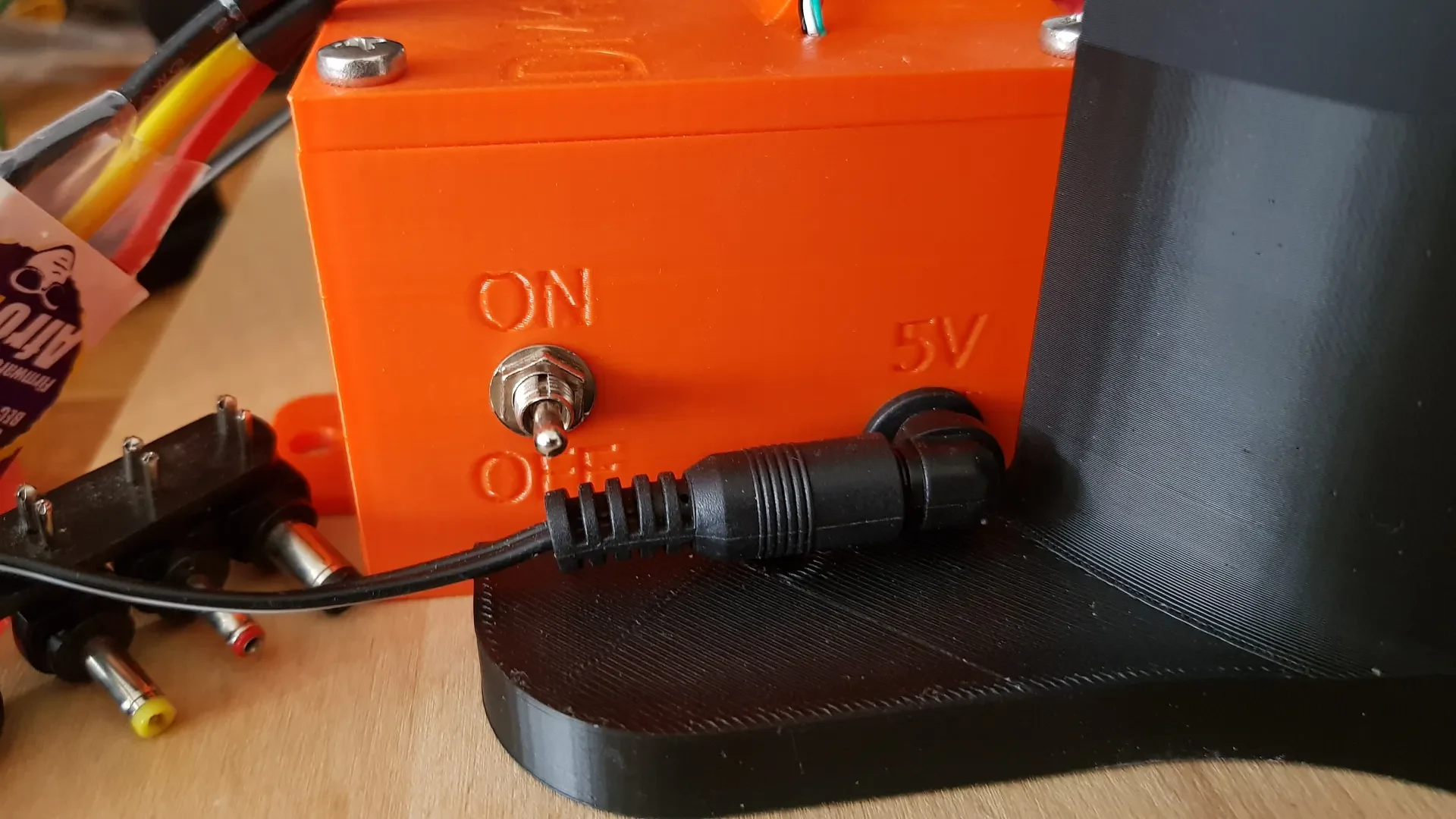

1x переключатель включения/выключения (https://amzn.to/40TomhR)
1x источник питания 5 В (https://amzn.to/3GbZc6i)
1 пробка для ствола ( https://amzn.to/3m0rPwa )
1x ESC ( https://amzn.to/3m3LWts ) — 30А перебор, но это дешево
1x двигатель (https://amzn.to/3U3YoWy) — 2205-2300 кВ, например.
4 винта для двигателя, если ваш двигатель поставляется без винтов!
1 реквизит ( https://amzn.to/3K4QS9p — https://amzn.to/3m2krk2 — и т. д.)

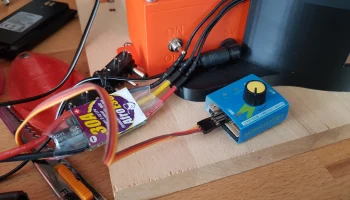

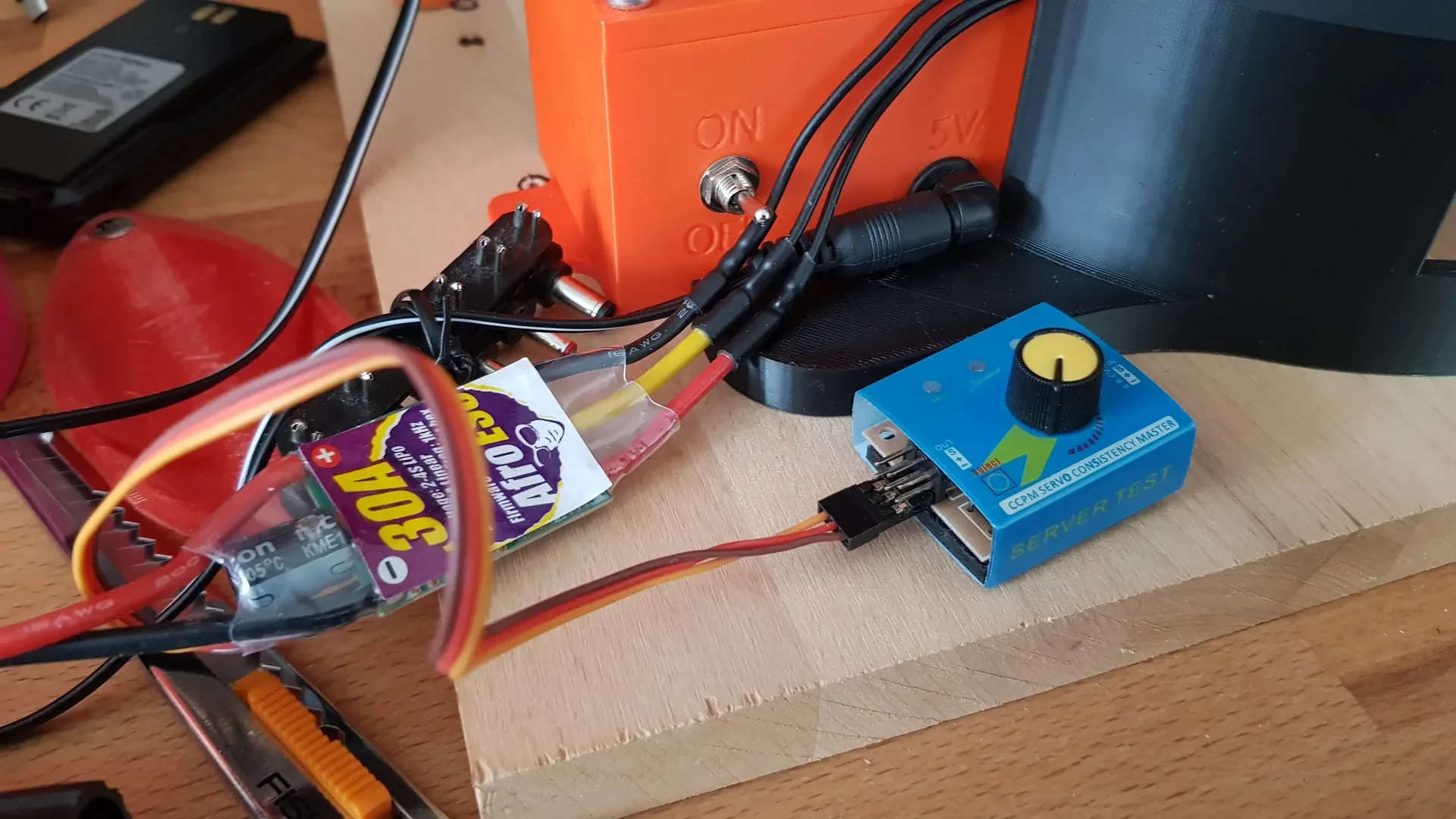

1 тестер сервоприводов ( https://amzn.to/3m08xXJ )
Дисплей прикручивается винтами M3x10 мм и гайкой внутри коробки.

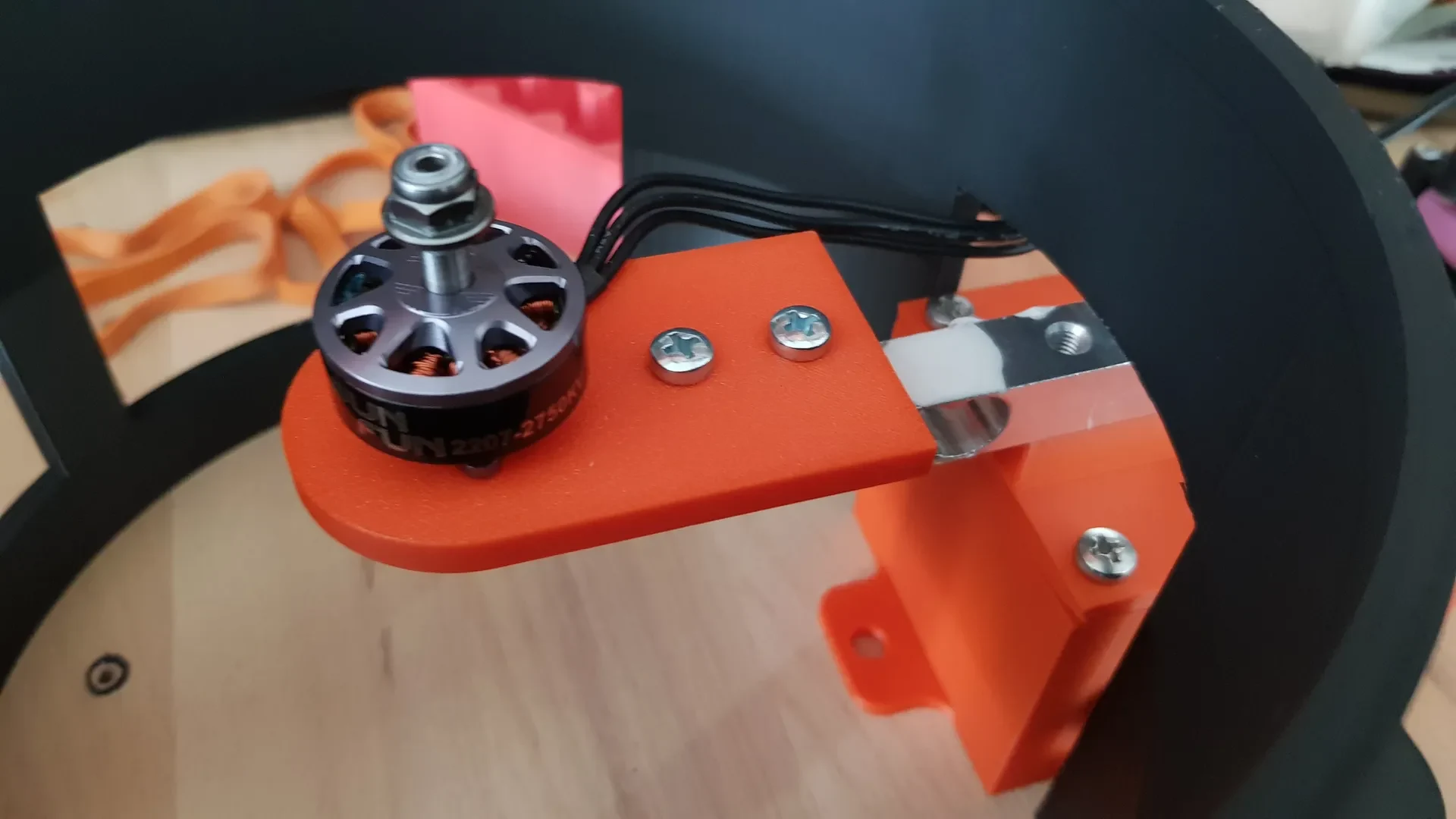

Мой HX711 имеет резьбу M4 и M5, поэтому для его установки мне понадобились M4x16 мм и M5x16 мм.
Вам придется распечатать хотя бы коробку, но я рекомендую еще и защитную распечатать. Если вы хотите протестировать пропеллер большего размера, дайте мне знать, и я спроектирую для вас пропеллер большего размера.
Если вы не умеете писать собственный код, вы можете использовать этот:
https://randomnerdtutorials.com/arduino-load-cell-hx711/
Не стесняйтесь, если вам нужна информация.
Удачной печати
