RGB Uplighter Light: "Doobie Uplighter"
Что?

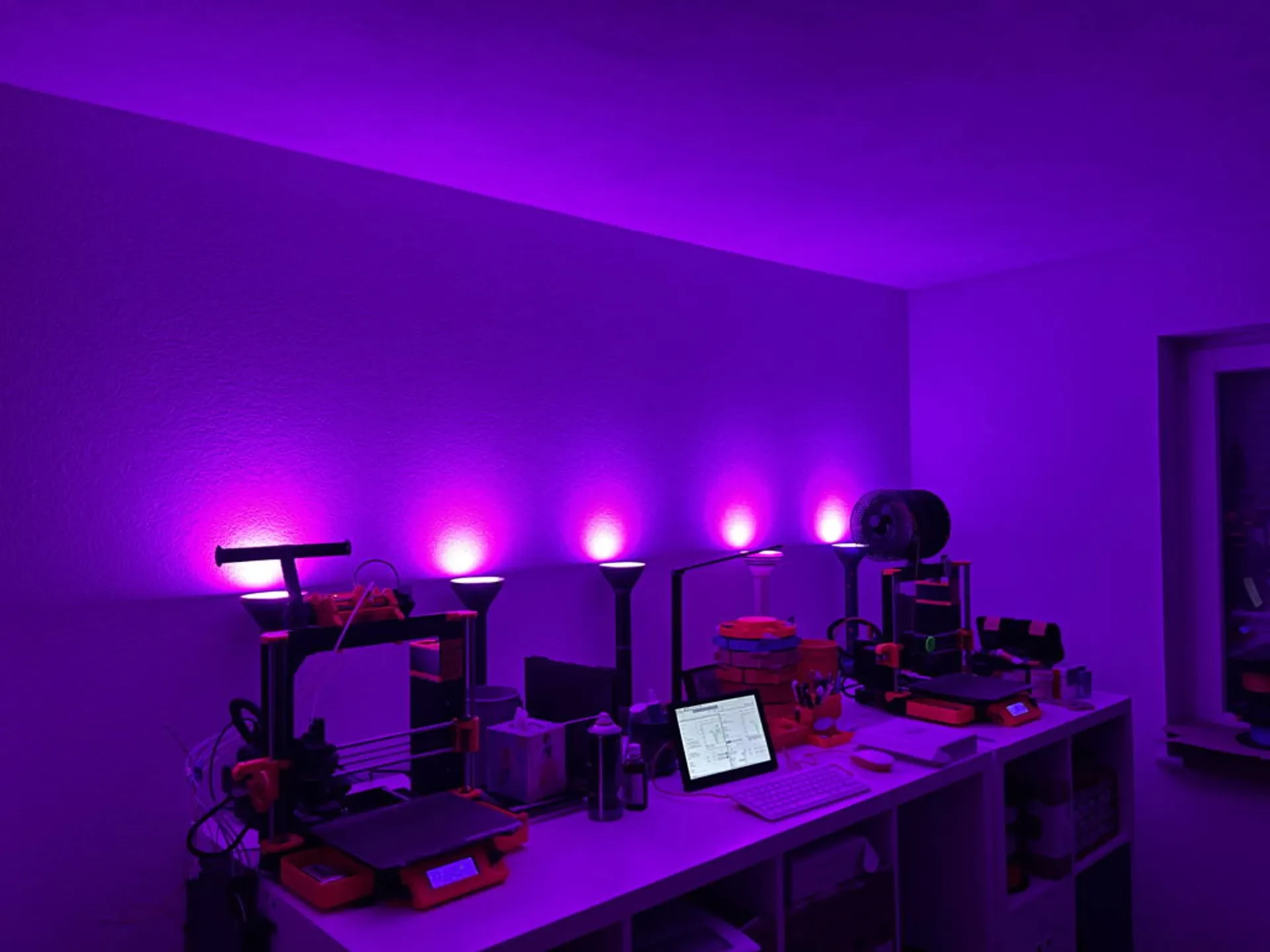

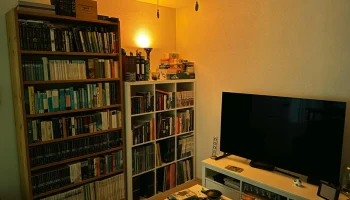

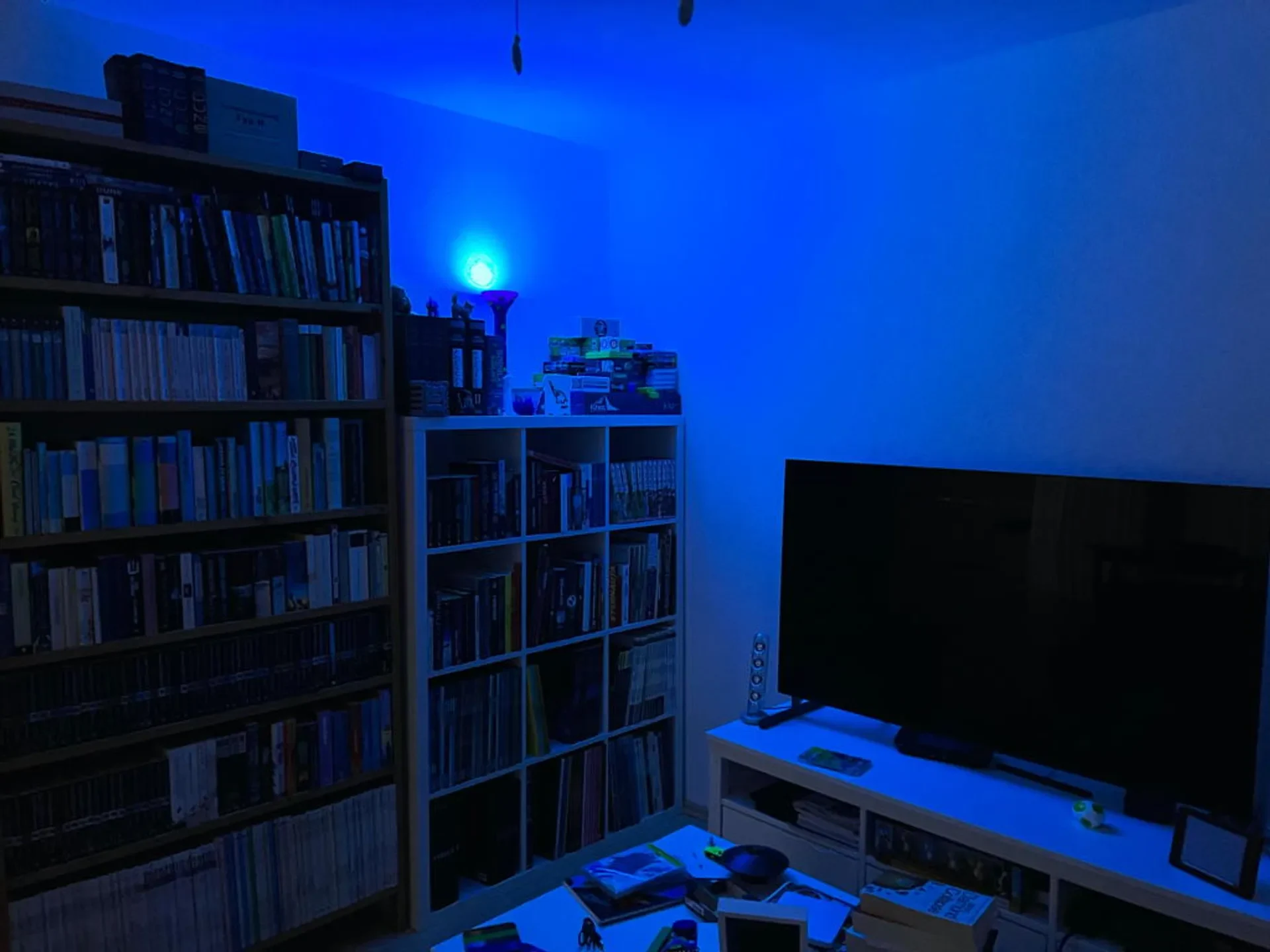

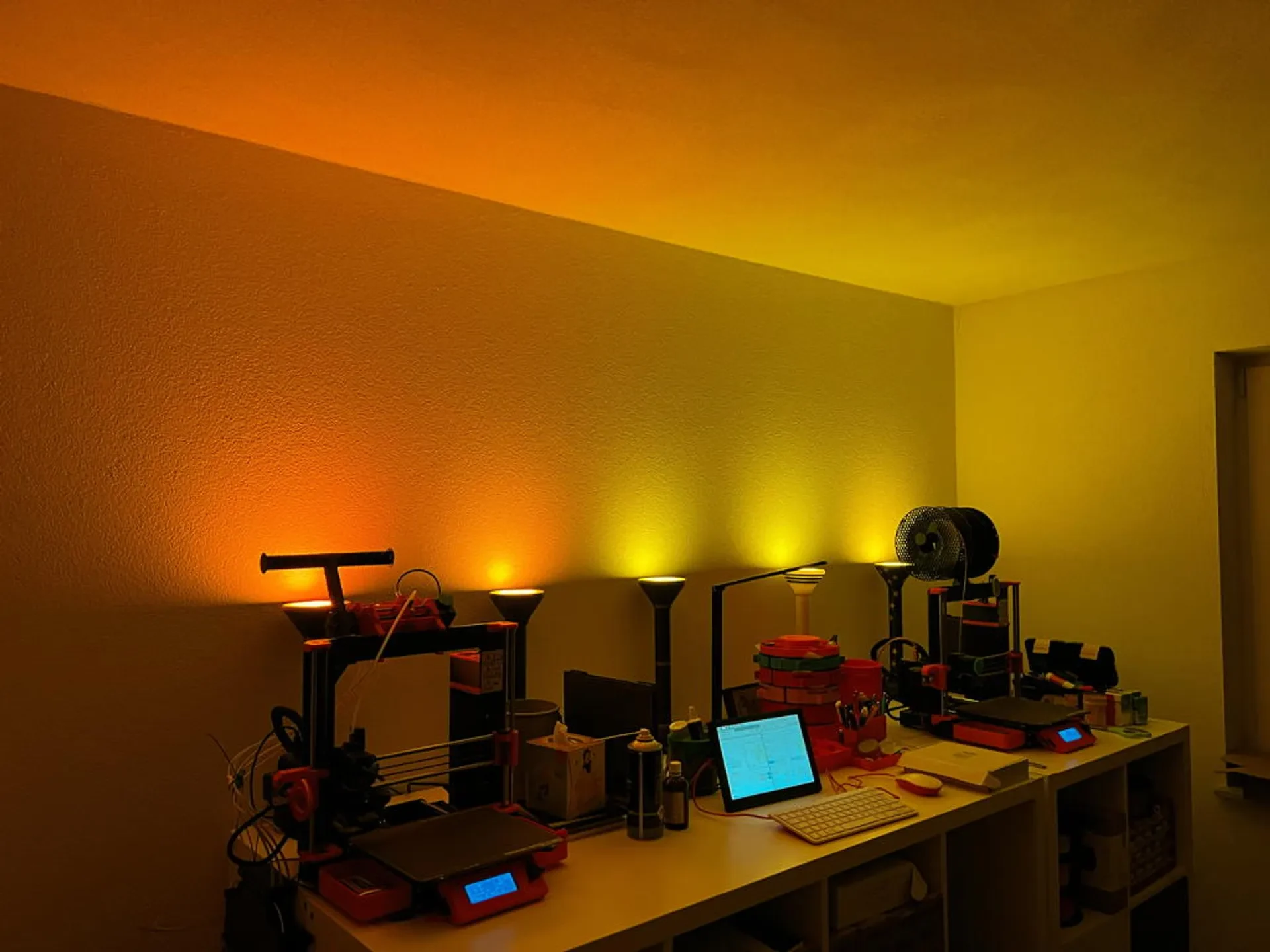

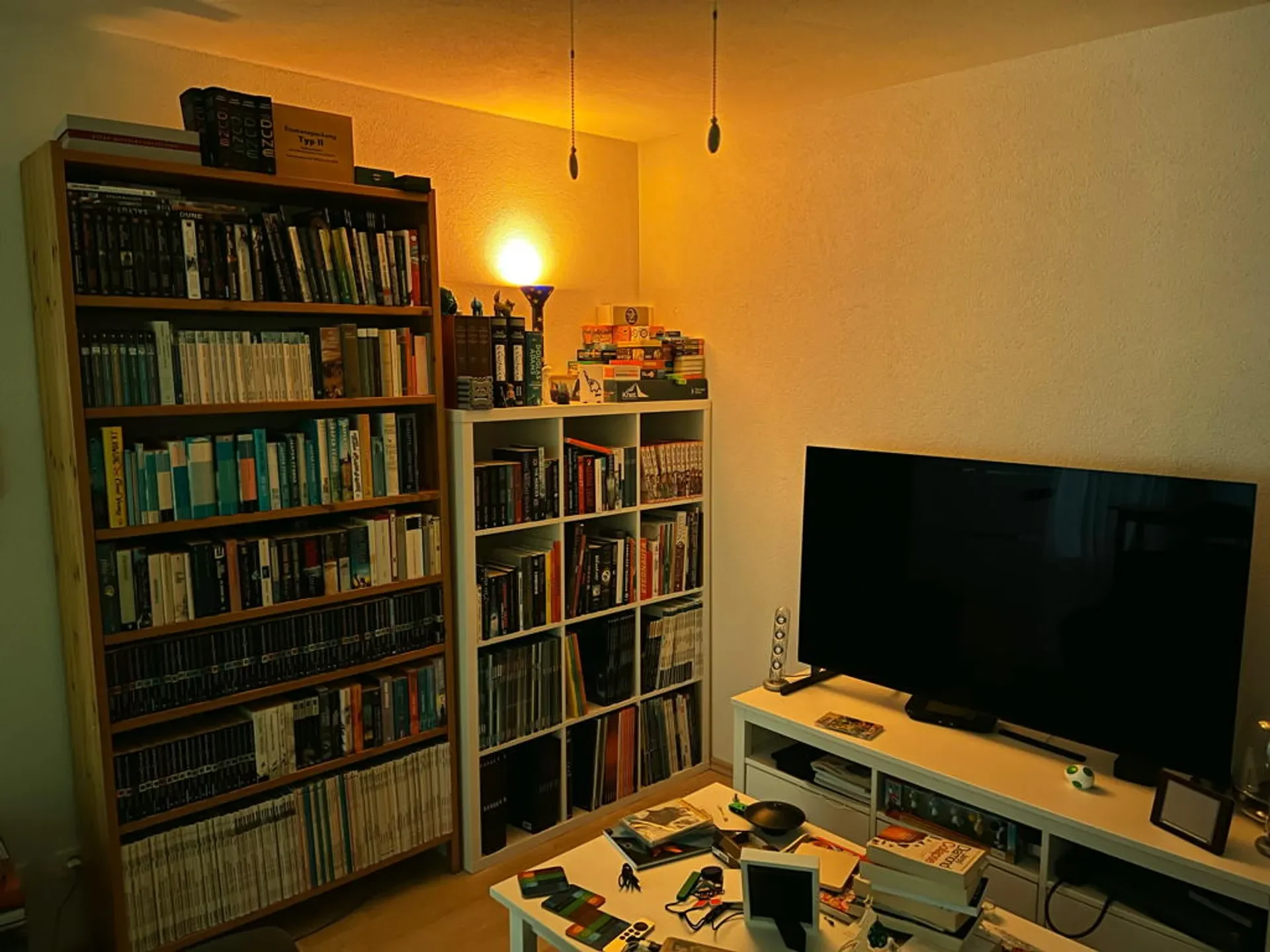

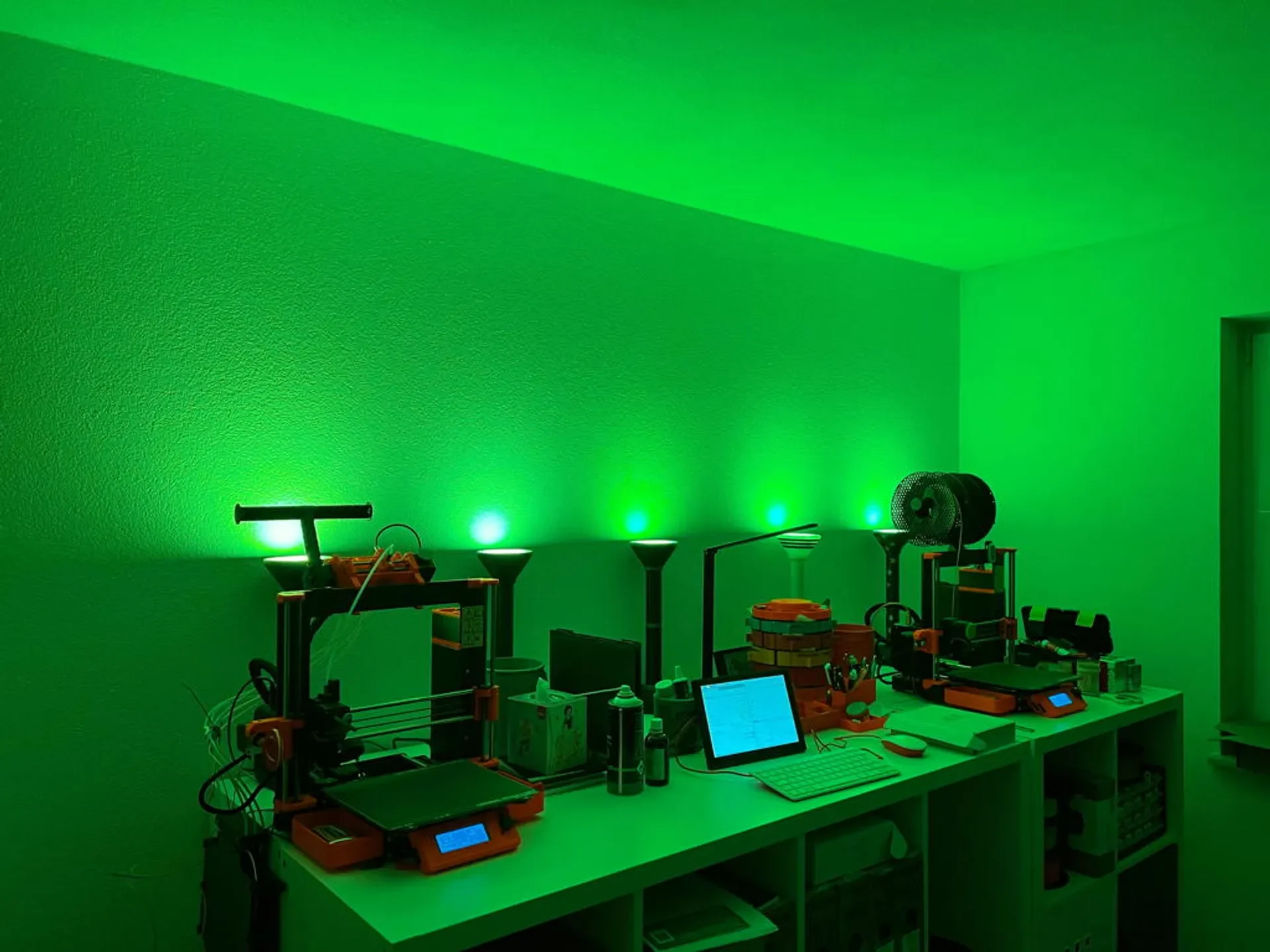

Doobie Uplighter — это красивый RGB-светильник с медленным изменением цвета для непрямого освещения жилых помещений. Он медленно проходит через спектр RGB и создает в комнате приятную прохладную атмосферу. Чем больше Doobie Uplighters, тем лучше!

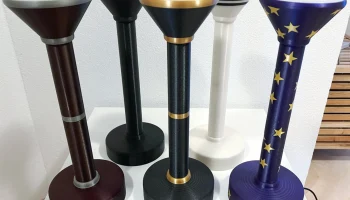

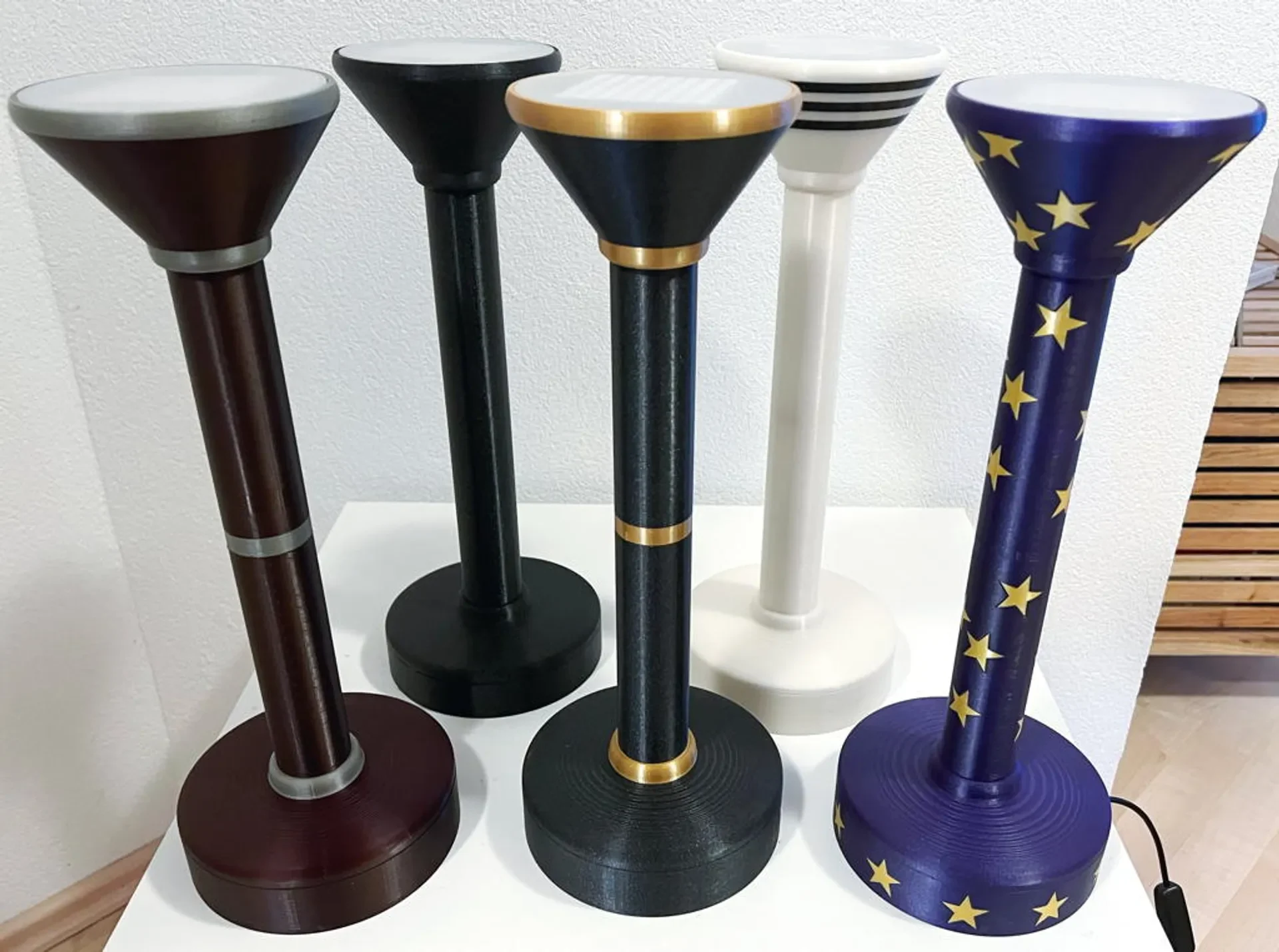

Есть несколько вариантов дизайна, но вы можете придумать свой собственный. Создавать новые дизайны легко, например, вы можете использовать опцию изменения цвета в PrusaSlicer. Я также загрузил специальную лампу, которая очень красиво выглядит при печати на MMU.
Список покупок:
Arduino Uno (или совместимая плата микроконтроллера), которую очень легко найти, Arduino Uno, Leonardo или Clones стоят от 8 до 25 евро. Обычно они поставляются с USB-кабелем в комплекте.

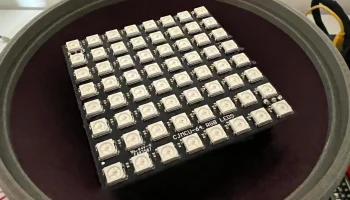

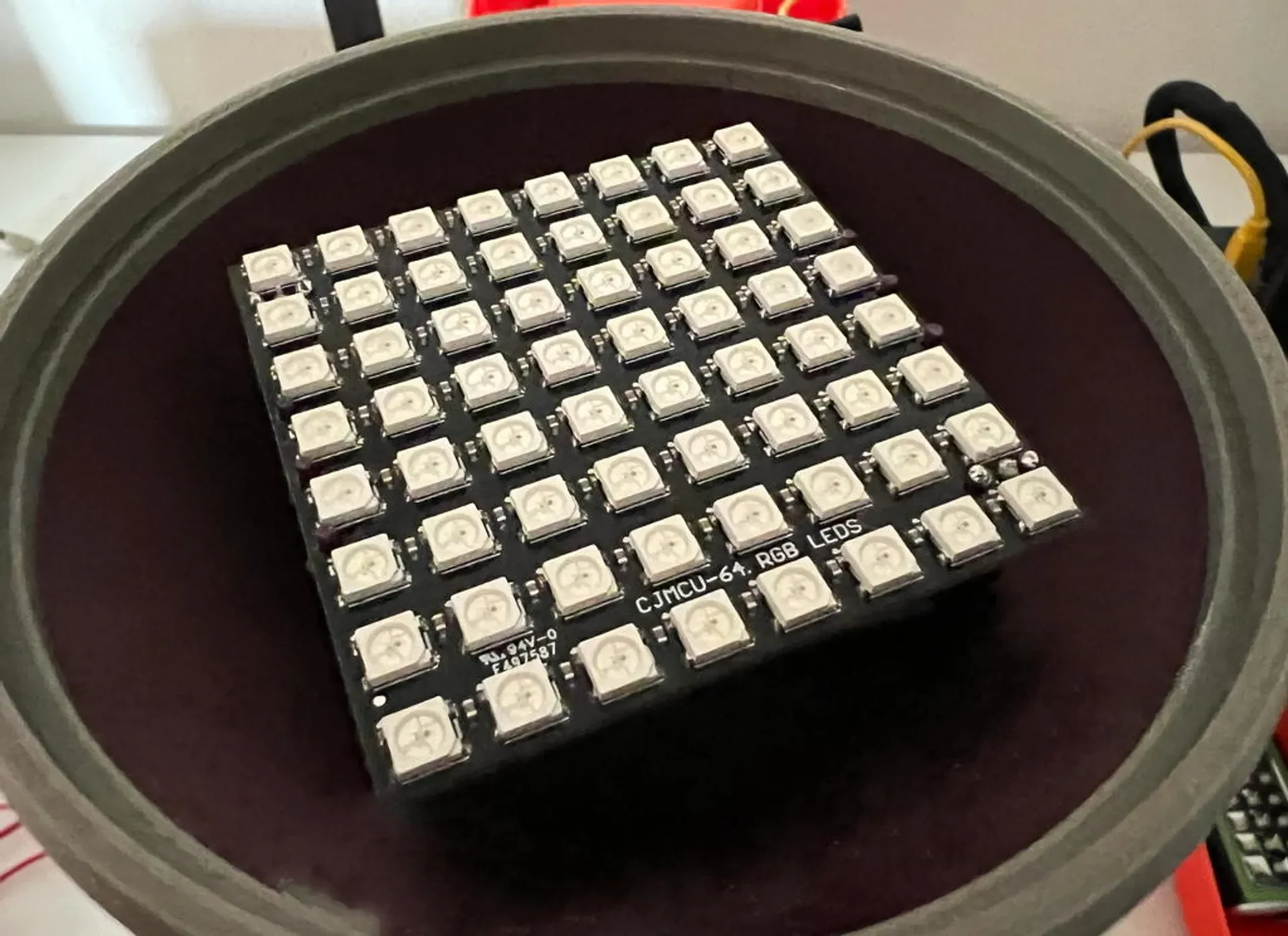

Светодиодная матричная панель CJMCU 8x8 RGB (с 64 светодиодами WS2812), найдите «CJMCU 8x8», они стоят от 7 до 35 евро.
3 провода (5 В, земля, данные), в идеале с разъемами Dupont, длина зависит от количества трубок, которые вы планируете использовать, точные размеры см. в руководстве по сборке в формате PDF.
Закажите сейчас, печать займет 1-3 дня :-) Ваши детали прибудут, как только вы будете готовы к сборке.
Инструкции по сборке
Начните с печати каждой части один раз:
Детали балок и трубок лучше всего печатать с использованием функции «Поля» в Prusaslicer при заполнении 15% и высоте слоя 0,15-0,2 мм. Если вы используете толстые слои, закрутить резьбу будет немного сложнее. Очистите всю резьбу для удобства сборки, также поможет капля силиконовой смазки.
Ножки лучше всего печатать с небольшим заполнением (20-30%), чтобы лампу было труднее опрокинуть.
Диффузор лучше всего печатать из прозрачного PETG, подойдет и прозрачный PLA. Лампа будет работать и без нее, но выглядит она просто красивее.
Распечатайте трубку столько раз, сколько вам нужно, на всех моих фотографиях показаны 2 трубки, что меня устраивает. Не забудьте поля.
Подключите панель к 3 проводам и проведите провода через проектор, следите за цветами проводов, которые вы используете для 5 В, GRND, DIN.

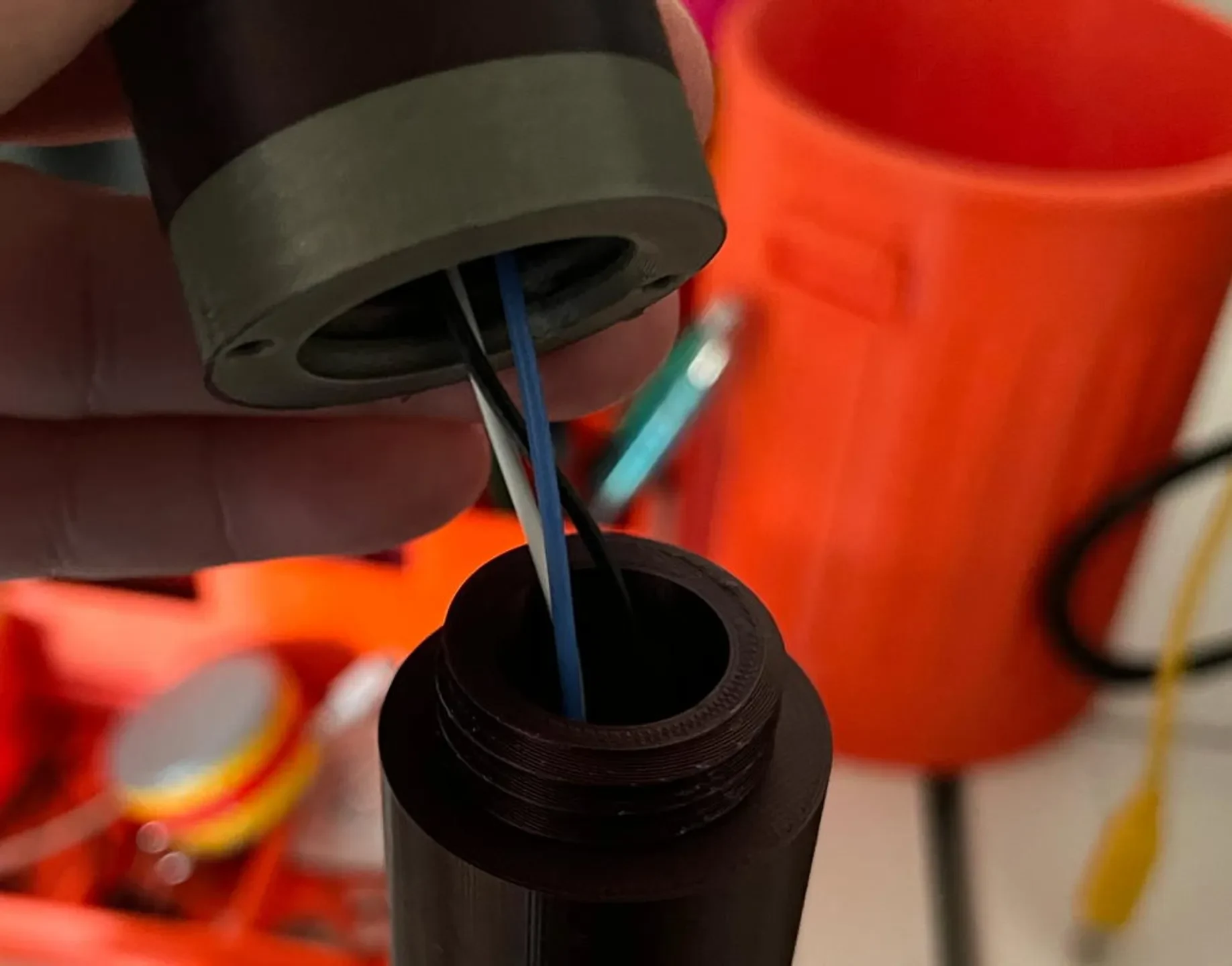

Снимите козыре�� и соберите трубки, скрутив их вместе, не забывая о проводах.
Соберите верхнюю часть ножки, обратите внимание на провода!
Поместите Arduino или совместимое устройство внутрь нижней части ножки.

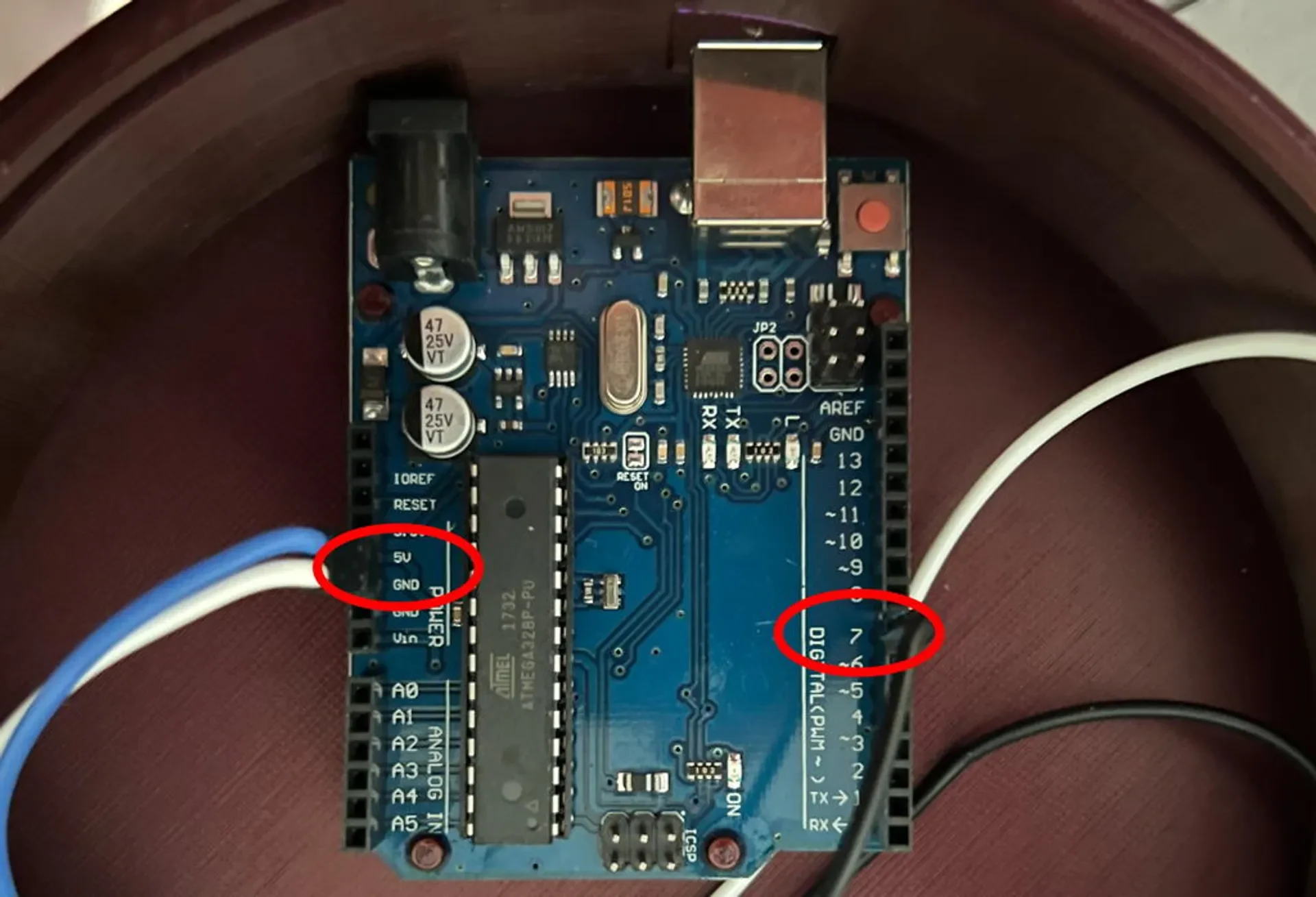

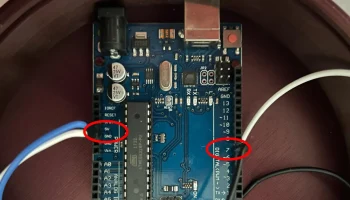

Подключение контроллера к плате: 5 В → 5 В, GRND → GRND, контакт 7 → DIN.
Возможно, вы захотите приклеить панель внутри прожектора или плату микроконтроллера внутри нижней части ножки.
Используйте Arduino SDK (или совместимый), чтобы загрузить «Doobie_Uplighter_Code.ino» на плату микроконтроллера. Обратите внимание, что вы всегда можете изменить код на своем контроллере, не разбирая лампу.

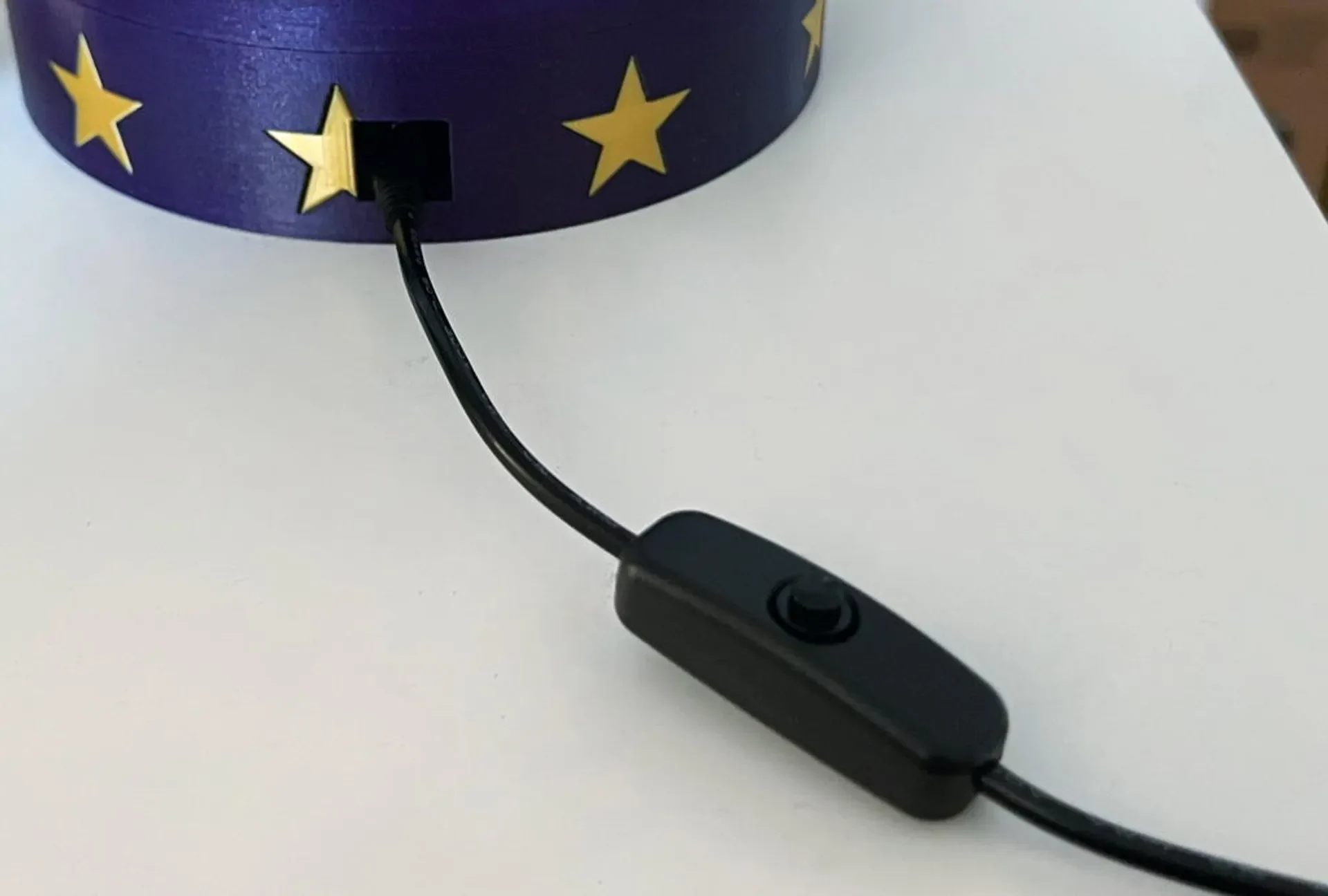

Используйте USB-кабель и блок питания для вашего нового Doobie Uplighter или подключите его к компьютеру, телевизору или любой другой USB-розетке.
Готово! Наслаждайтесь спокойной прохладной атмосферой освещения.
Кредиты
Я использовал библиотеку Adafruit NeoPixel для Arduino. У Adafruit есть собственная разновидность светодиодной матрицы RGB 8x8, которая подойдет, если вы закрепите самые верхние штифты в проекторе и нанесете 6 маленьких капель клея. Посетите https://www.adafruit.com/product/1487.
Термин Dooby Lamp был впервые придуман Биг Клайвом (http://www.bigclive.com). Позже термин Dooby Computer или Doobie Computer использовался в его чате на YouTube для обозначения любых мигающих или изменяющих цвет сборок светодиодных матриц, которых много на его живом канале YouTube. Doobie Uplighter последовательно сочетает в себе медленно меняющие цвет светодиоды и непрямое освещение, а также представляет собой игру слов для освещения doobie.
Брух!
Берегите себя, соблюдайте местные законы и никогда не садитесь за руль в нетрезвом виде!
