Монитор температуры и влажности с BME280, Wemos D1R2 ESP8...

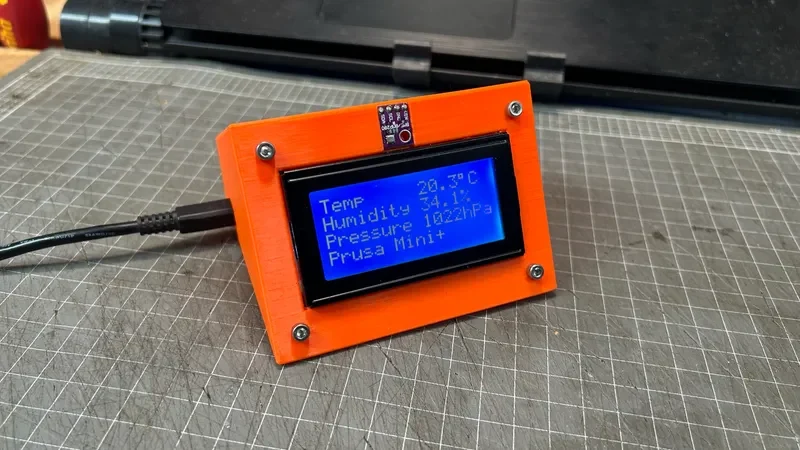

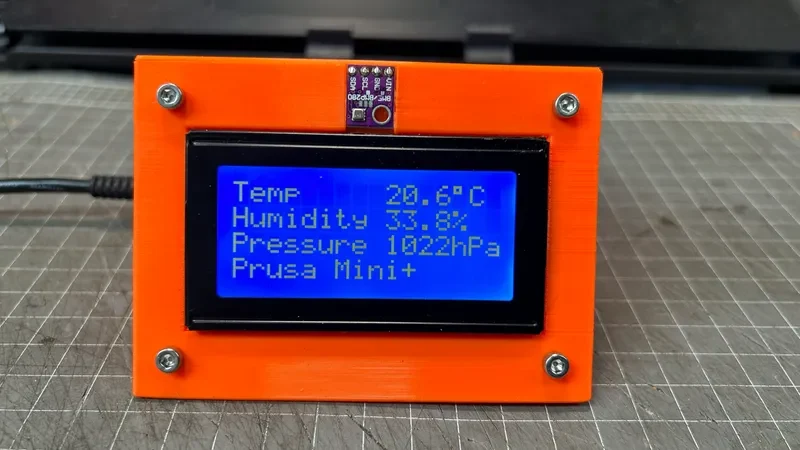

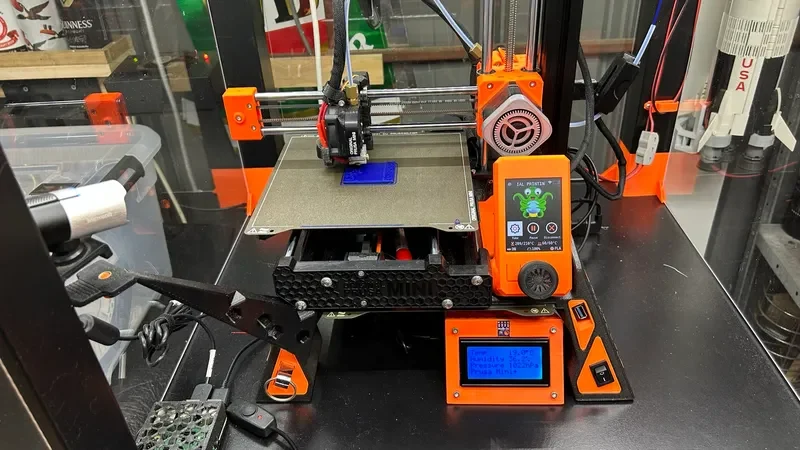

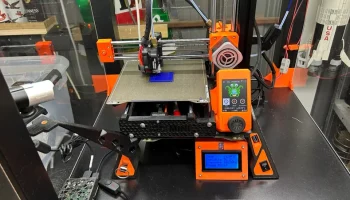

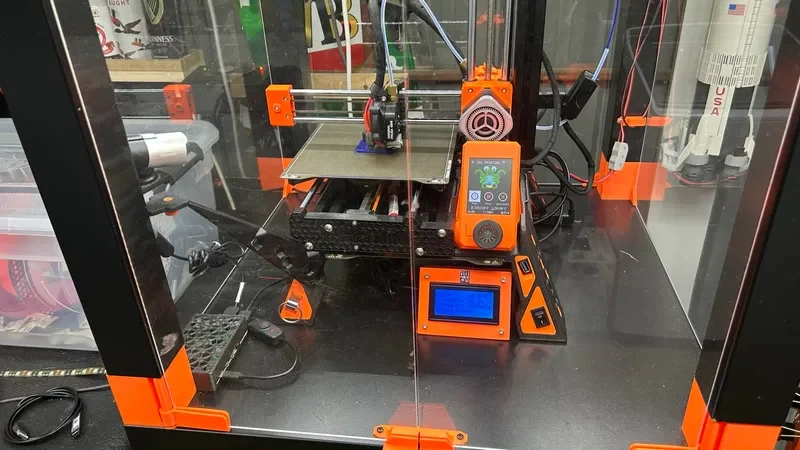

Монитор температуры и влажности для моего корпуса Prusa Mini+, хотя это автономное устройство (требуется USB-вход для питания), поэтому его можно использовать где угодно для контроля температуры, влажности и барометрического давления воздуха. Небольшая портативная метеостанция.

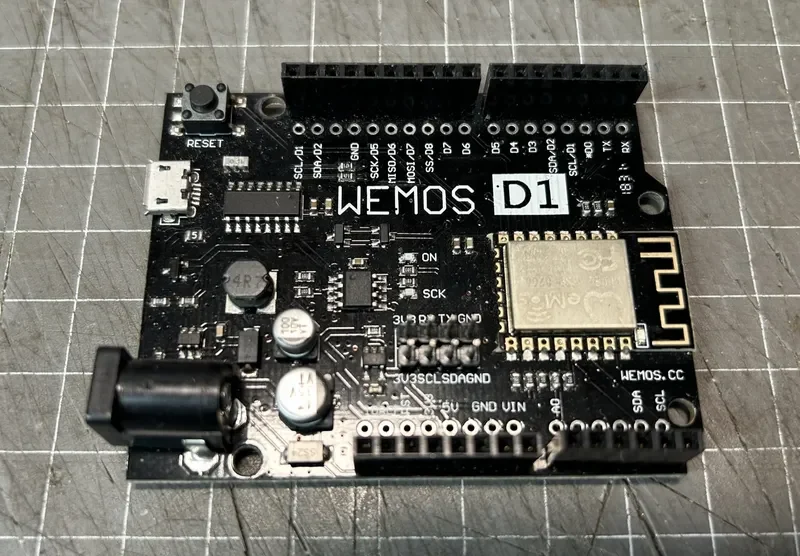

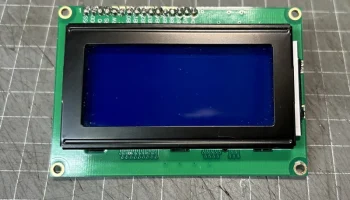

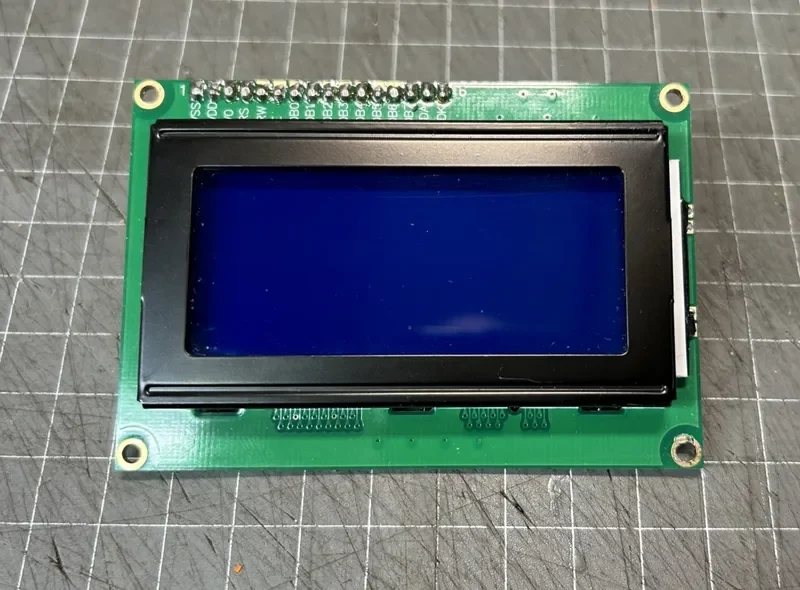

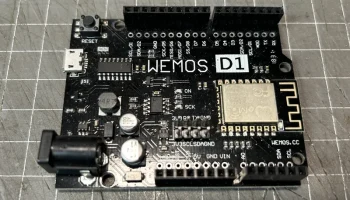

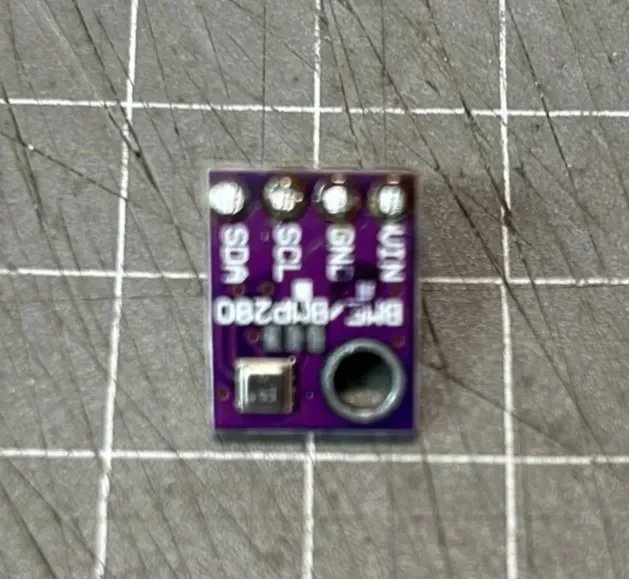

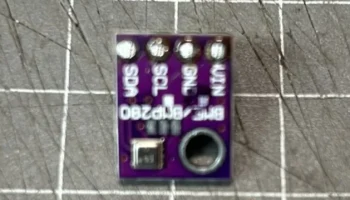

Построен на BME280, Wemos D1R2 ESP8266 и LCD1604 и запрограммирован с помощью Arduino IDE.
ESP8266 обеспечивает подключение к Wi-Fi, я могу удаленно отслеживать детали через приложение Blynk (настоятельно рекомендуется для удаленно��о мониторинга и управления устройствами IOT).

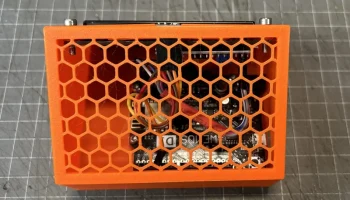

Корпус печатается из двух частей; основание и крышка.
Основание напечатано с опорами для свесов.

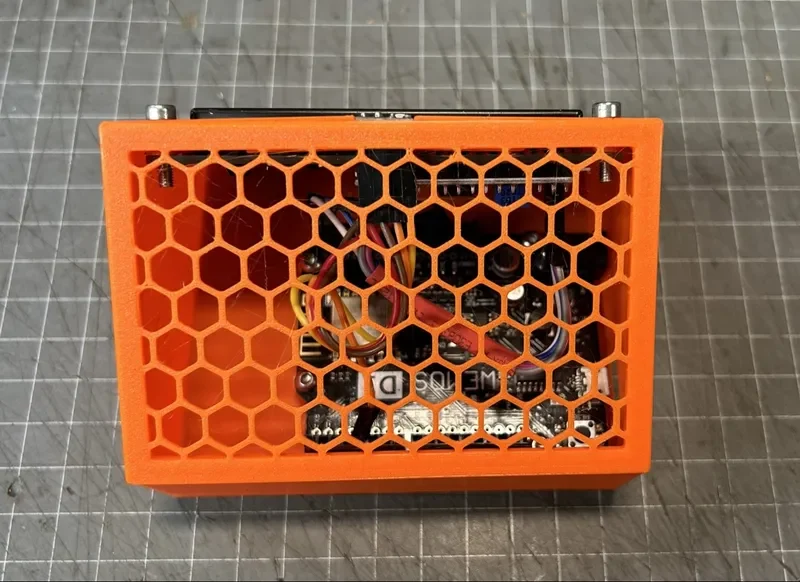

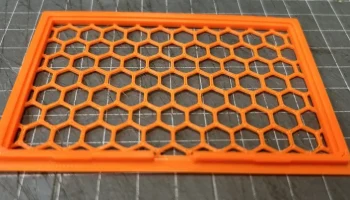

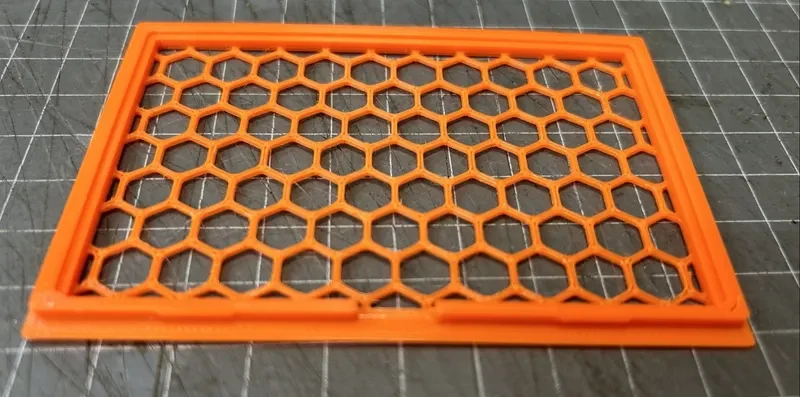

Крышка напечатана без опор и фиксируется с помощью простой фрикционной посадки путем добавления небольших выступов толщиной 0,5 мм к внутренней кромке крышки.

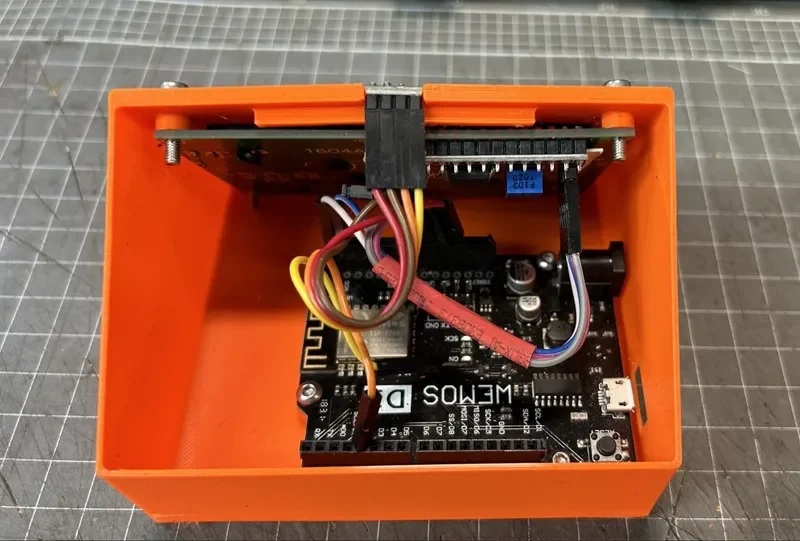

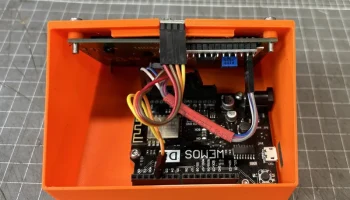

Корпус, вероятно, больше, чем должен быть, но он позволяет мне соединять компоненты с помощью разъемов Dupont (нет необходимости пайки), что позволяет легко повторно использовать детали, если они понадобятся для другого проекта позже (у меня есть план сделать более компактный датчик с гораздо меньшим Wemos Mini со встроенным дисплеем, который я интегрирую в пользовательскую базу Mini+).
Файлы дизайна общедоступны для копирования и редактирования на Onshape — URL https://cad.onshape.com/documents/fd3a8a6d9d0c7df782093056/w/8a065253eddf1ea83d f2e062/e/5e613671b108cb897f1fb581?renderMode=0&uiState=64b79ea700582f53d711ef96
