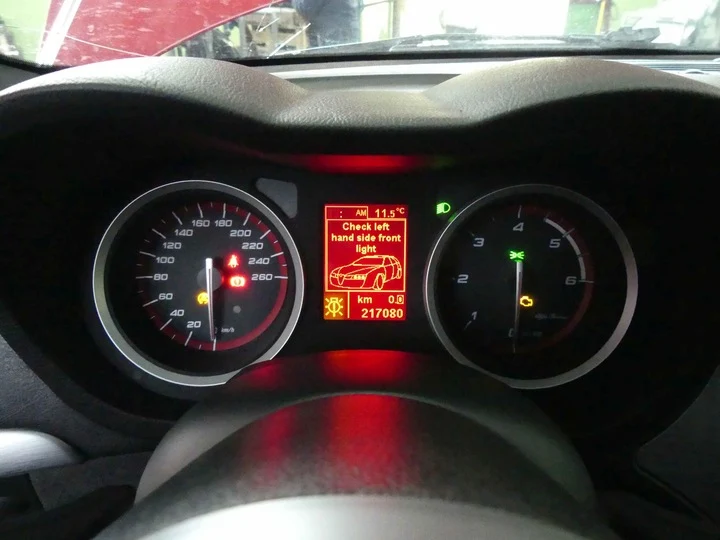

Приборная панель Simhub, вдохновленная Alfa Romeo 159.......
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Я еще не построил это. Размеры будут зависеть от ваших собственных компонентов и допусков на вашем принтере. Измените этот дизайн в соответствии со своими потребностями. Я разработал его с учетом склеивания. Если вы хотите использовать винты, вам придется изменить файл Fusion 360. Я также использую дизайн @istevene_241448 для крепления Nano. Если у вас есть какие-либо предложения или вопросы, напишите мне.
ФУНКЦИОНАЛЬНОСТЬ

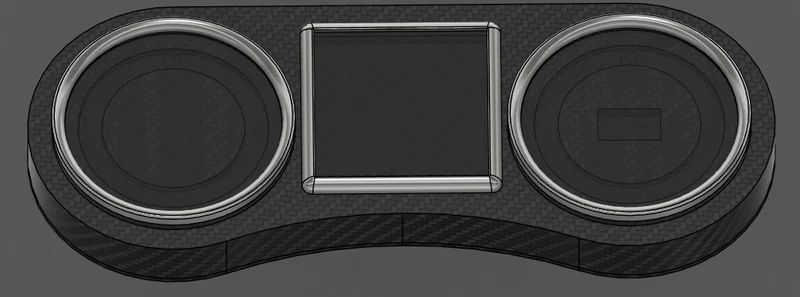

Левая часть — указатель оборотов. Манометра, конечно, нет, но вместо него есть кольцо со светодиодной подсветкой RGB. В центре абсолютно ничего нет, может туда можно винил поставить, например. В середине находится светодиодная матрица, которая служит индикатором передачи, индикатором флажка, корректировщиком и т. д. Справа у нас есть спидометр, который работает так же, как указатель оборотов, только вместо этого он показывает скорость. В центре также имеется 7-сегментный дисплей для индикации скорости.
КОМПОНЕНТЫ
Arduino Nano (если вы используете что-то другое, то придется менять крепление)
2x WS2812b 24 светодиодных кольца
TM1637 0,56-дюймовый 7-сегментный дисплей (версия с часами не работает)
Светодиодная матрица WS2812b 8x8
ПРИНАДЛЕЖНОСТИ
Тонированный акрил толщиной 3 мм (200х200 мм)
Обертка из углеродного волокна (рекомендуется)
Аэрозольная краска цвета алюминия (рекомендуется, зависит от вашей нити)
