Модуль Stream Deck, 32 футляра для ключей V2............

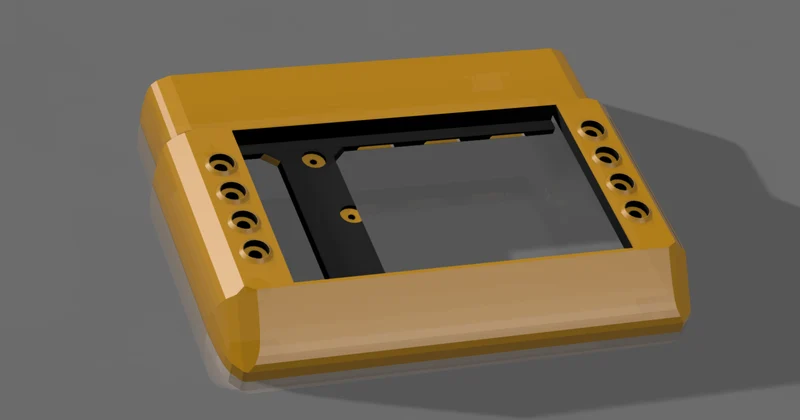

Это вторая версия моего корпуса Stream Deck Module 32.

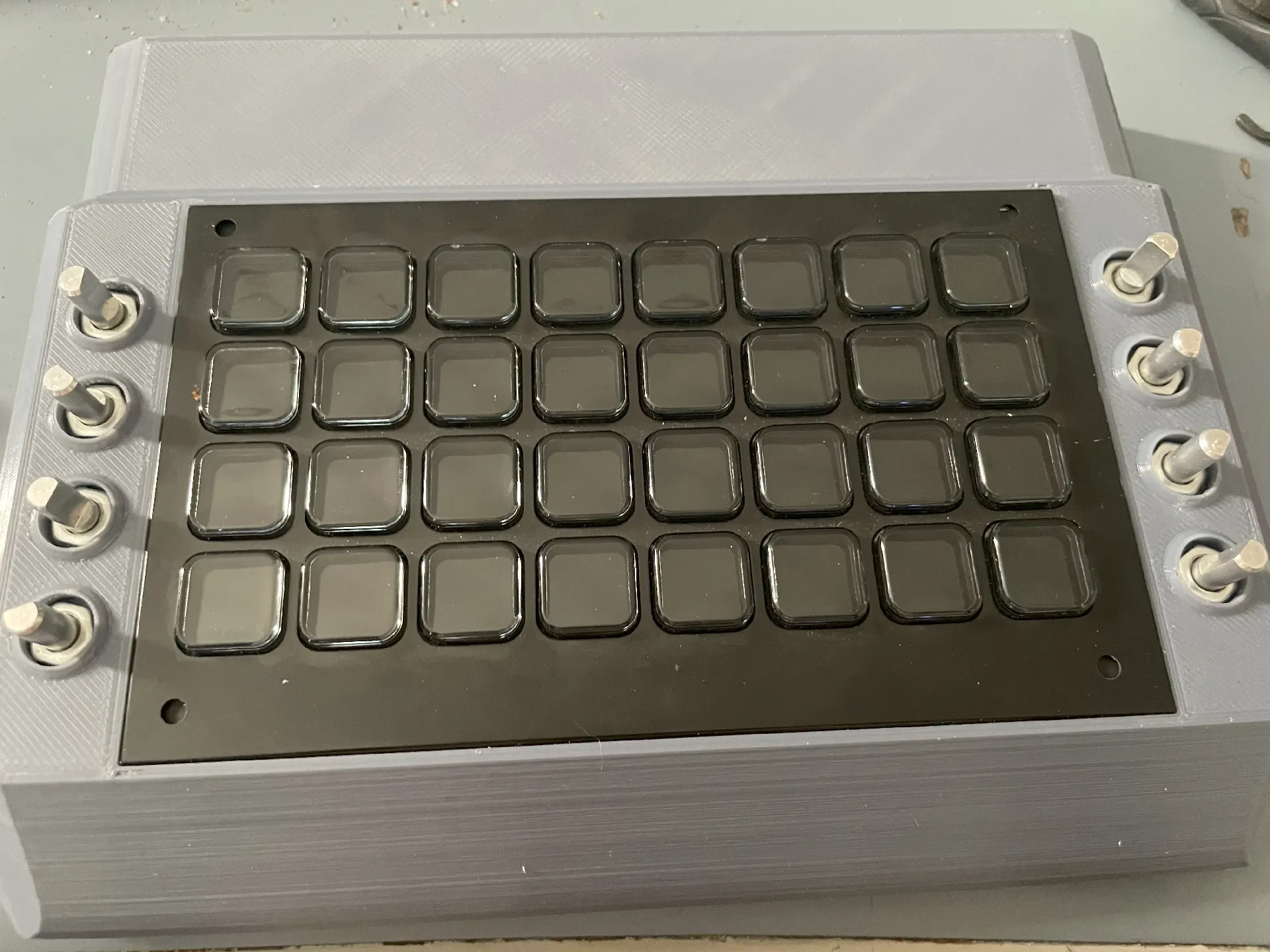

Я добавил 8 энкодеров (КН-040) со свободой вращения на 360 градусов и возможностью нажатия и действия в качестве кнопки. (Например: вращение энкодера → увеличение/уменьшение громкости, нажатие энкодера: отключение звука)

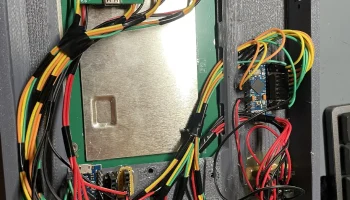

Кодеры подключены к сменной плате Arduino Mega 2560 Mini. Сверху имеется выемка для гайки энкодера; Кроме того, есть две напечатанные планки, которые можно разместить под энкодерами.

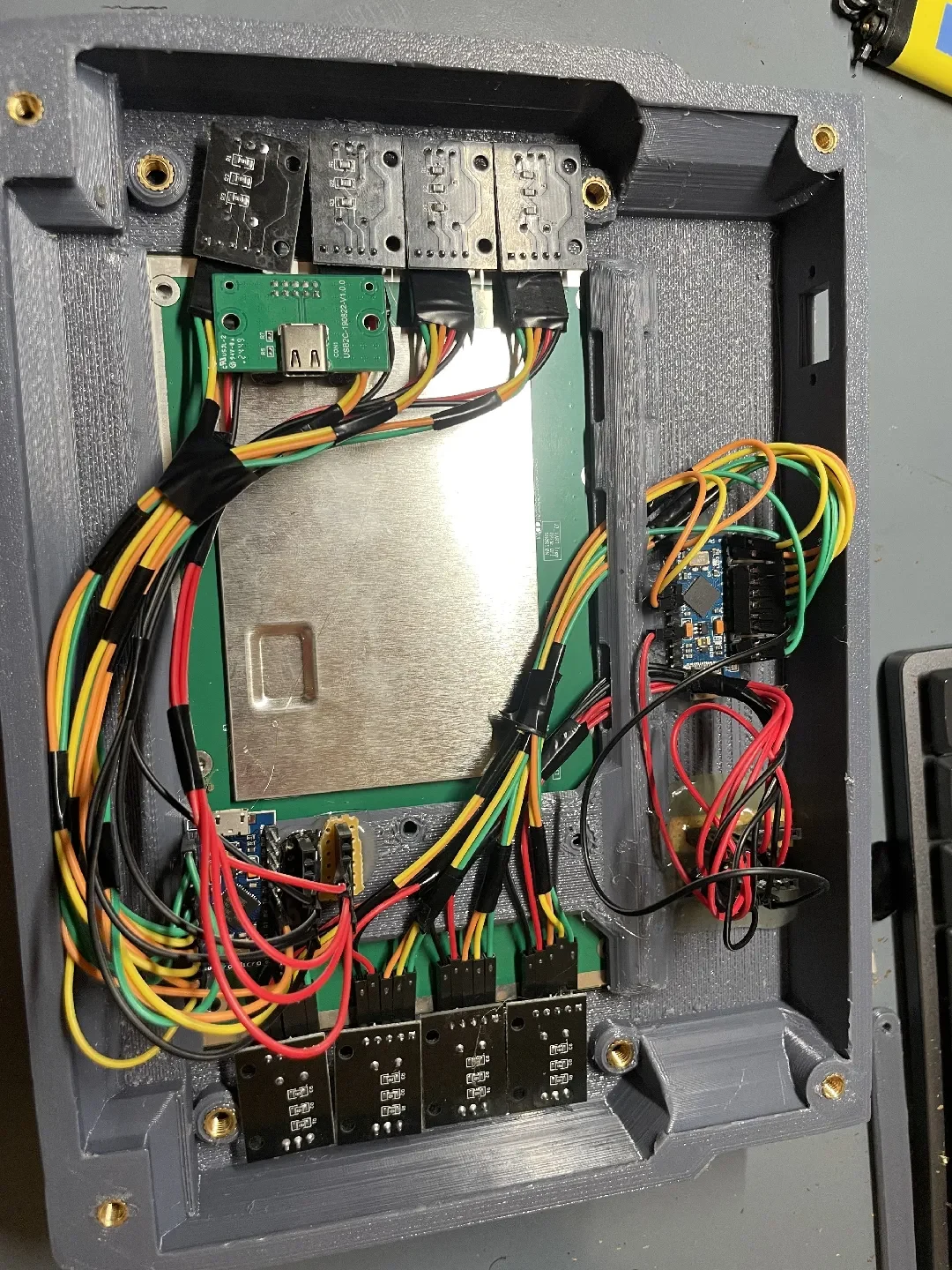

И Arduino, и потоковая дека подключены к небольшому дешевому разветвителю USB-C. Разветвитель подключается к запираемому разъему Neutrik NMC-C сзади.

Первый отпечаток получился хороший, модуль очень плотно прилегает. (Так что просто надавите на него, и он не выпадет.)

Термовставки для крепления днища и опоры энкодера должны быть М3 диаметром 6 мм и длиной 6 мм.

Внутри корпуса (на перекладине, на которой крепится модуль) имеются три выреза для кабельных стяжек или другого способа фиксации кабеля.

Напечатано по 3 периметрам, заполнение 25 %, опоры только на печатной платформе (расстояние между опорами 4 мм)

Изменить:

Arduino Mega Pro 2560, который я получил от Amazon, оказался не тем, чем обещал быть; поэтому я взял два арудино про микро, которые у меня валялись. Завтра добавлю хаб pcb-usb для соединения деталей и порт neutrik usb-c.
