Модульная кольцевая лампа Neopixel
Импортировано с https://www.thingiverse.com/thing:2966996.
(прокрутите вниз, чтобы увидеть видео)

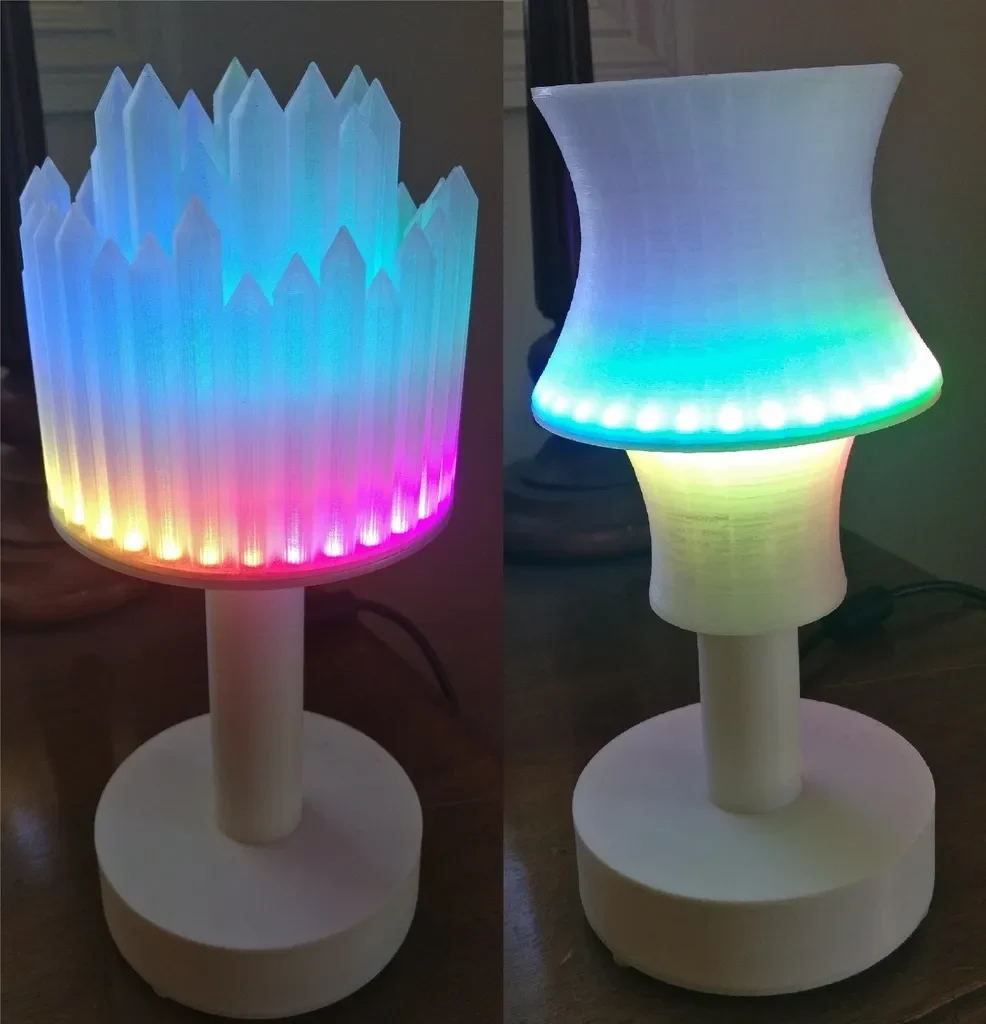

Это модульная лампа с использованием колец Neopixel (32 и 16 пикселей). Абажуры лампы взаимозаменяемы, и вы можете установить их разными способами (примеры см. в PDF-файлах с чертежами). На данный момент я сделал только пару дизайнов оттенков, но, возможно, в будущем опубликую больше.
Печать/Инструкции по сборке
Для печати напечатайте все детали оттенка прозрачной нитью. Я использовал прозрачный ABS, но подойдет и прозрачный PLA. Белый тоже может подойти, но я не проверял. Все печатает без подставок, кроме Base_top, которому немного нужно для дверной петли USB.

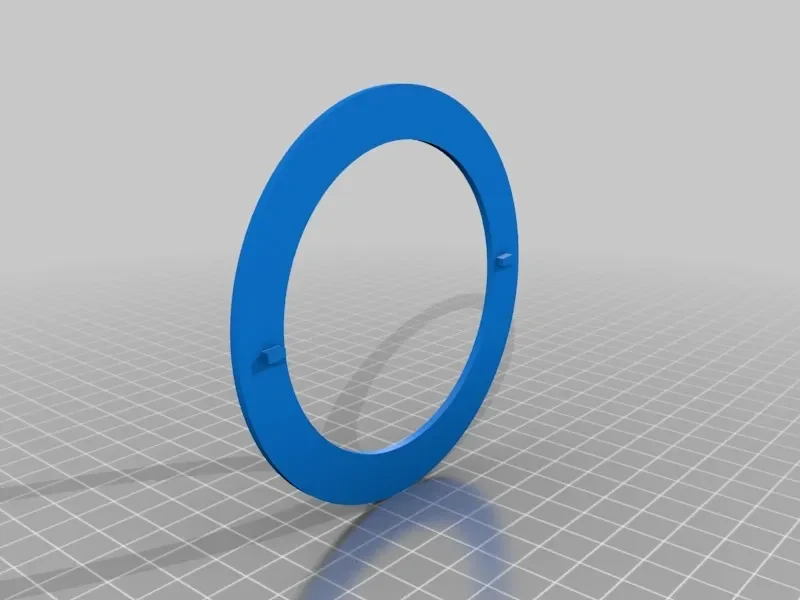

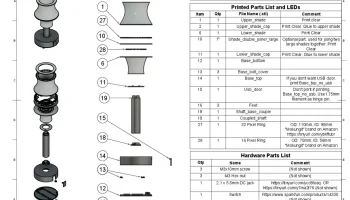

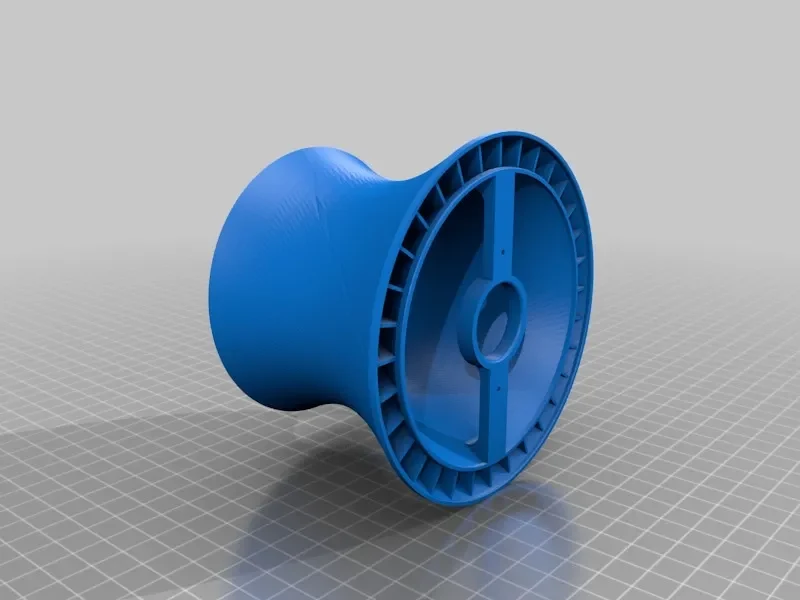

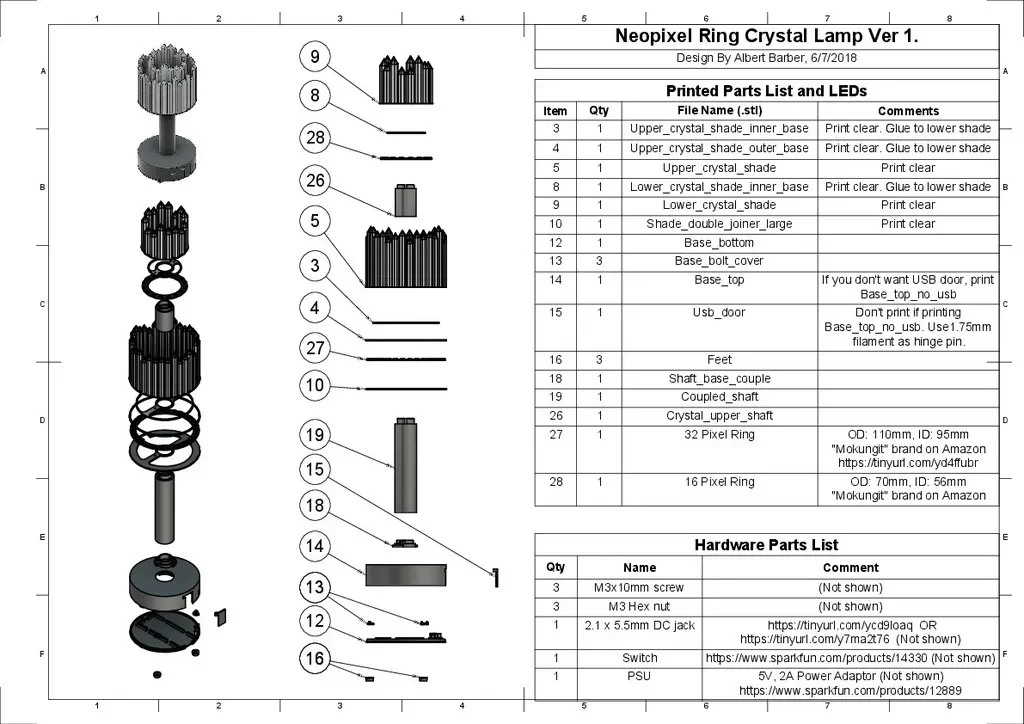

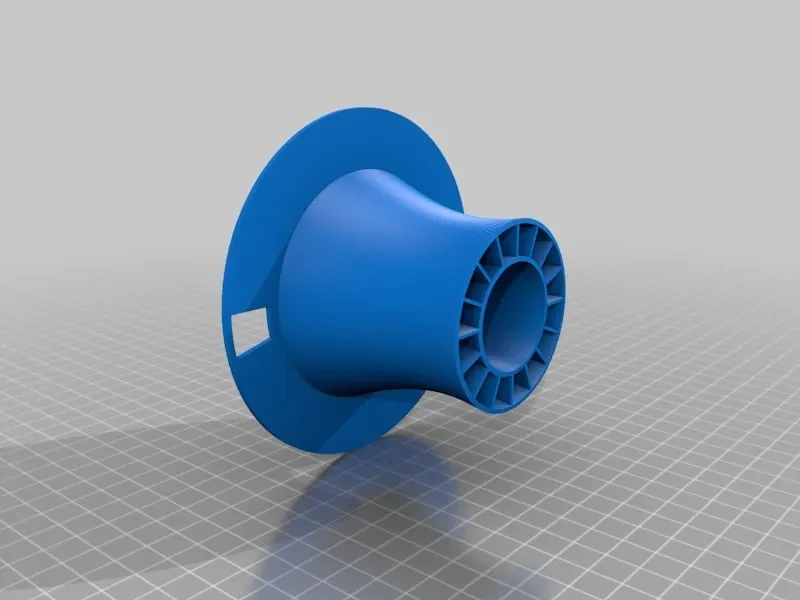

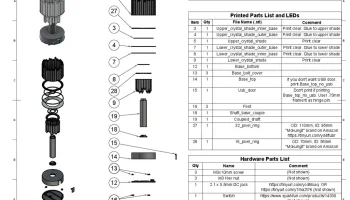

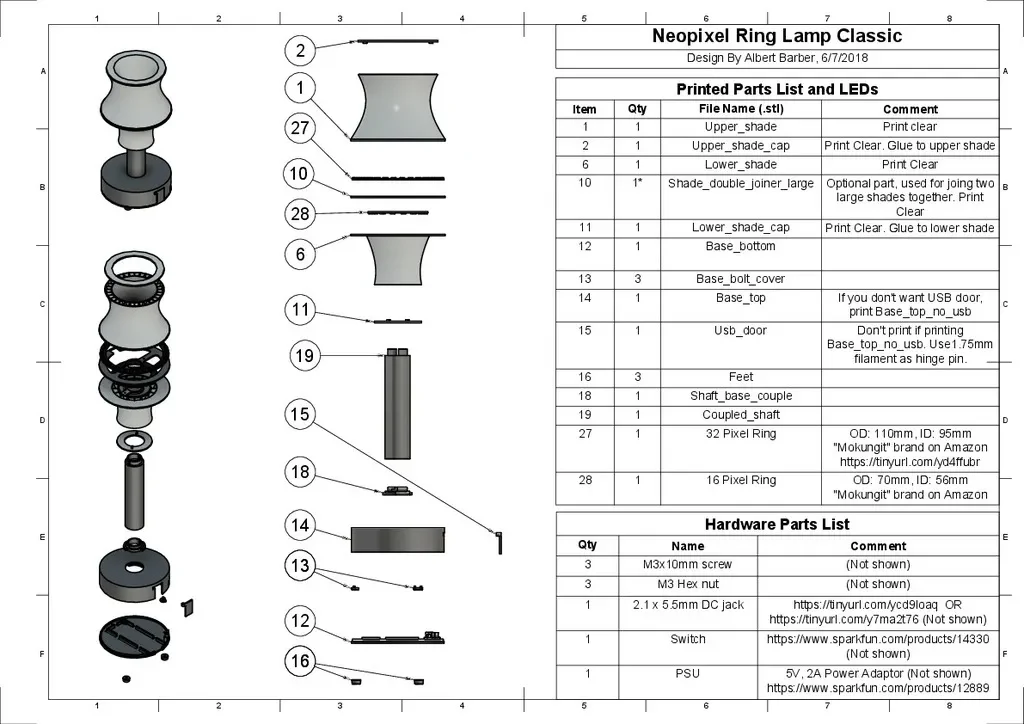

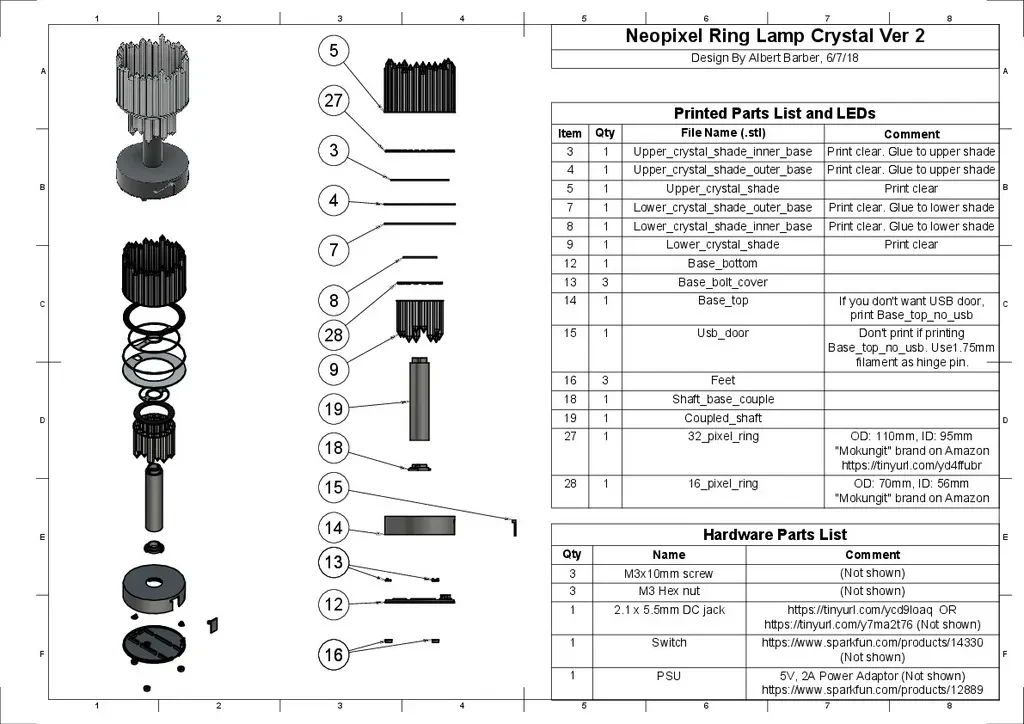

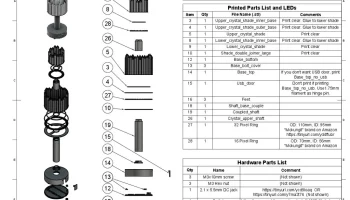

Сборка должна быть простой, все практически складывается вместе. Используйте рисунки в качестве руководства. Винты М3 используются для соединения верхней и нижней частей основания. Клей не требуется, за исключением нескольких частей (крышки для классических плафонов, базовые детали для хрустальных плафонов и крышки болтов для основы). Обратите внимание, что для хрустальных плафонов базовые части разделены только во избежание необходимости использования опор. Если вас не волнуют опоры и вы не хотите склеивать, вы можете смешать базовые части с хрустальными плафонами.
Электроника
ПРИМЕЧАНИЕ. Доступно несколько различных моделей колец Neopixel. Наружные диаметры колец, которые я использовал, составляют 110 мм и 70 мм. Только этот тип подойдет к оттенкам. Вы можете найти их на Aliexpress, Amazon и т. д. Ищите кольца с конденсаторами на внутренней стороне рядом с каждым светодиодом, так как они, вероятно, будут подходящего размера.

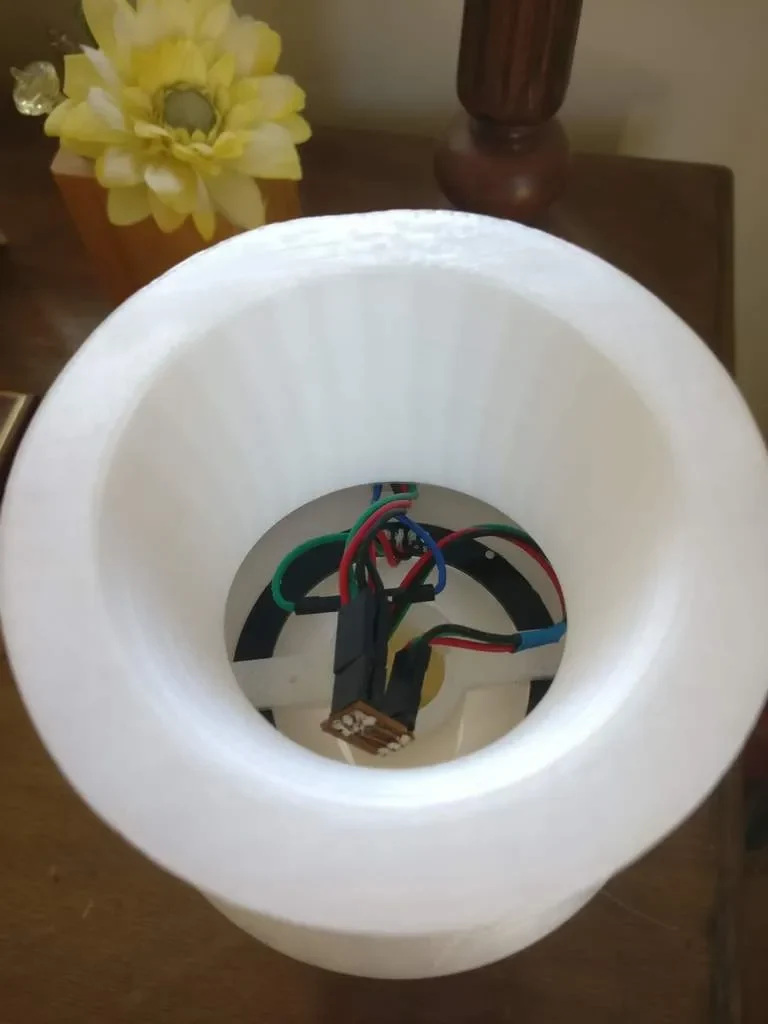

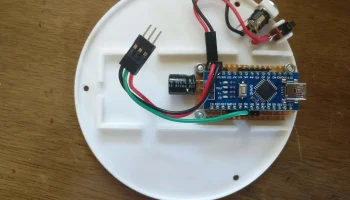

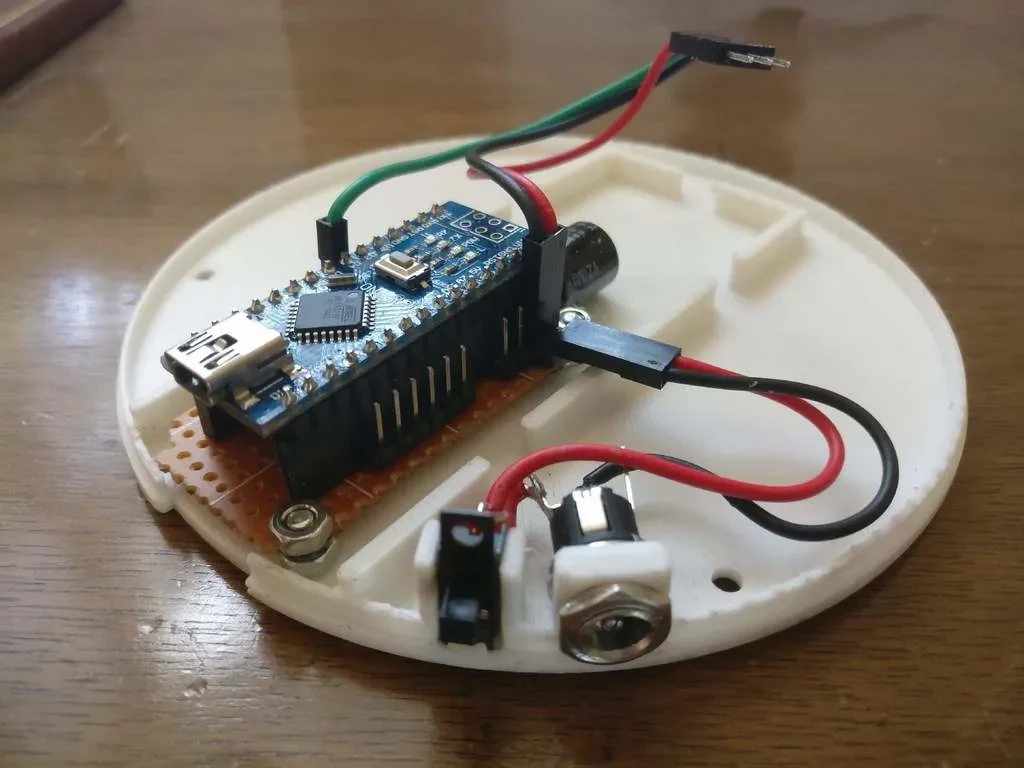

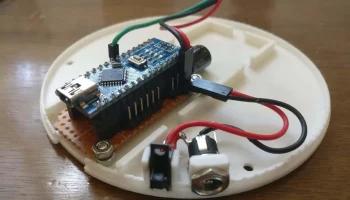

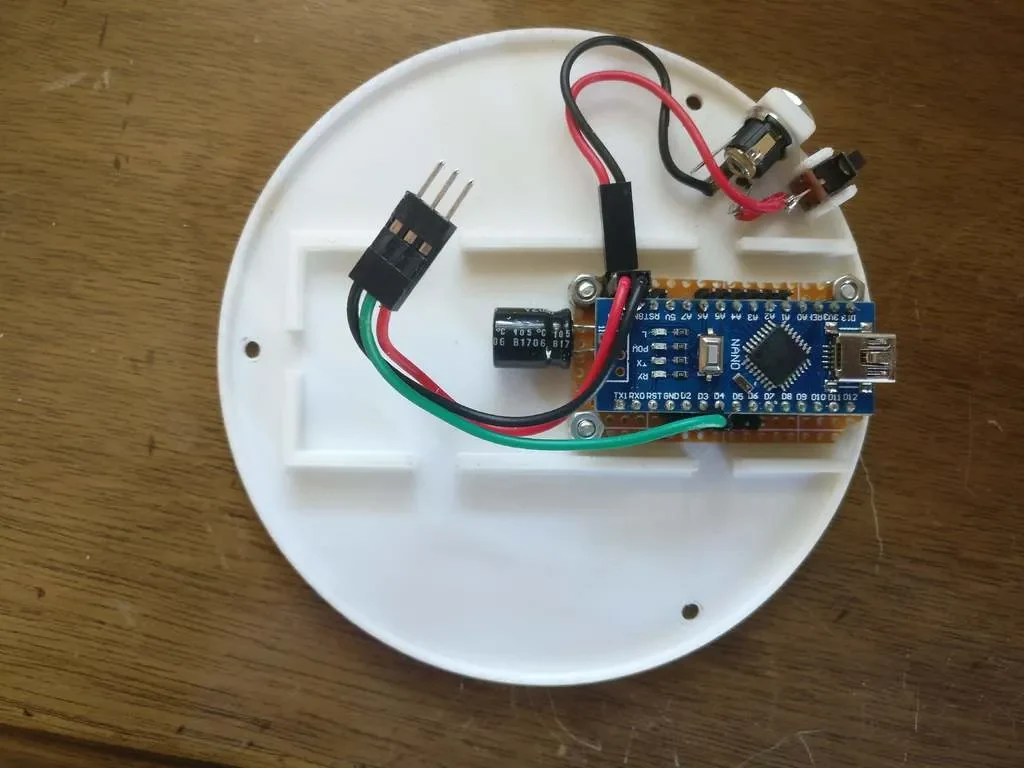

Я оставил электронику открытой. В основании достаточно места для размещения различных микроконтроллеров и датчиков, а также имеются крепления для двух 70-точечных макетов, расположенных один за другим. Собранную лампу можно легко перепрограммировать через USB-дверцу. Я также предоставляю крепления для ползункового переключателя (https://www.sparkfun.com/products/14330) и гнездового разъема постоянного тока 2,1 мм. Я рекомендую запитать лампу через сетевой адаптер 5 В, 2 А (https://www.sparkfun.com/products/12889). В качестве микроконтроллера я использую Arduino Nano, большинство других будут работать нормально.
Я не собираюсь публиковать подробную схему подключения; просто подключите напряжение и землю как к микроконтроллеру, так и к кольцам, затем проложите провода от цифрового контакта к DIN внешнего кольца и от DOUT внешнего кольца к DIN внутреннего. Возможно, вы захотите сделать кольца раздельными, подключив их к центральному распределительному щиту в тени (см. рисунки).
Я также рекомендую прочитать руководство Adafruit по неопикселям: https://learn.adafruit.com/adafruit-neopixel-uberguide/the-magic-of-neopixels
Код
Мой код для лампы все еще находится в незавершенном состоянии. На данный момент вам, возможно, придется писать код самостояте��ьно, но кое-что можно найти, погуглив. Я рекомендую ознакомиться с руководством Adafruit выше или библиотекой FastLED для управления пикселями. Другой ресурс — https://www.tweaking4all.com/hardware/arduino/adruino-led-strip-effects/.
Настройки печати
Поддерживает:
Нет
Заполнение:
10%
