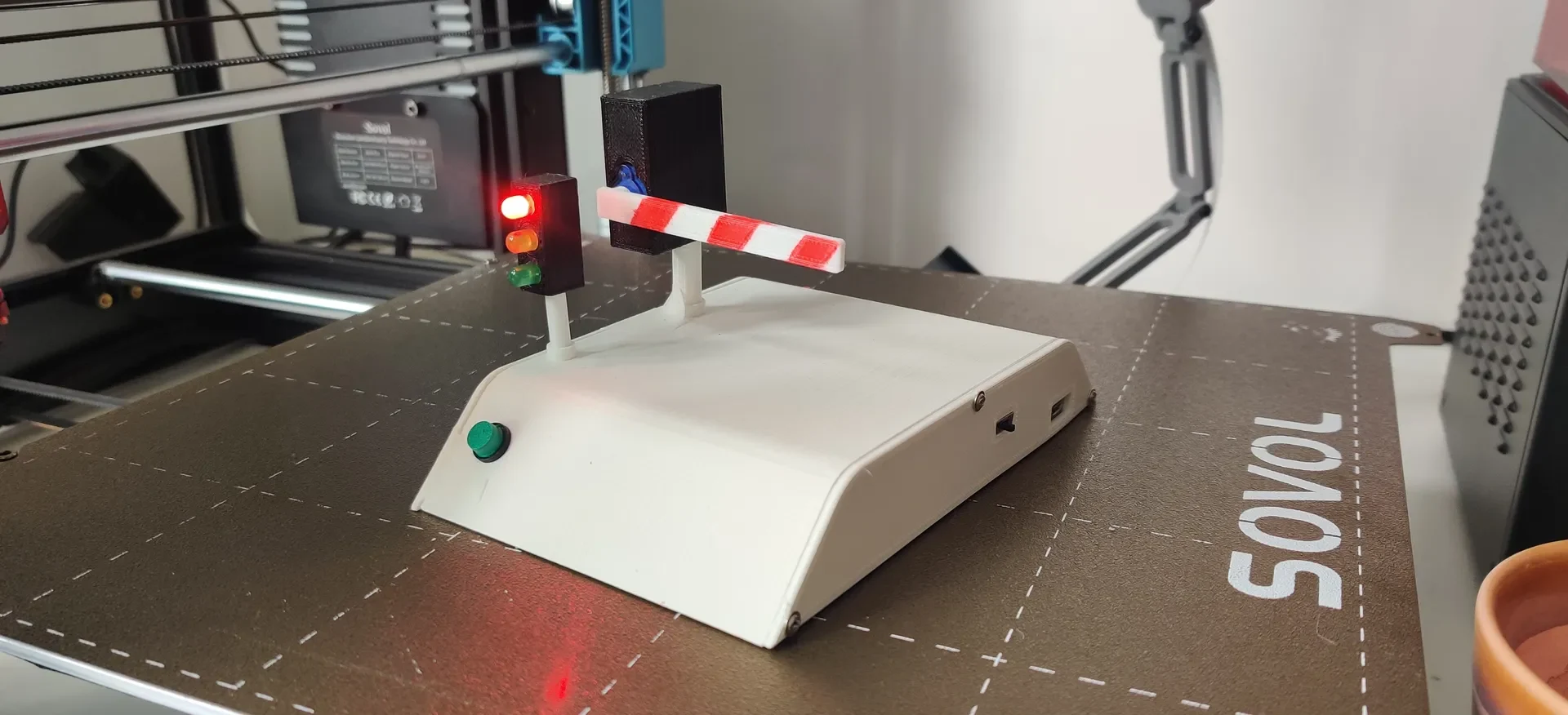

Стреловой барьер

Вдохновленный DIY_Maxwell в этом посте, я решил смоделировать свою собственную версию, поскольку он не опубликовал файлы по причинам, указанным в сообщении Reddit.

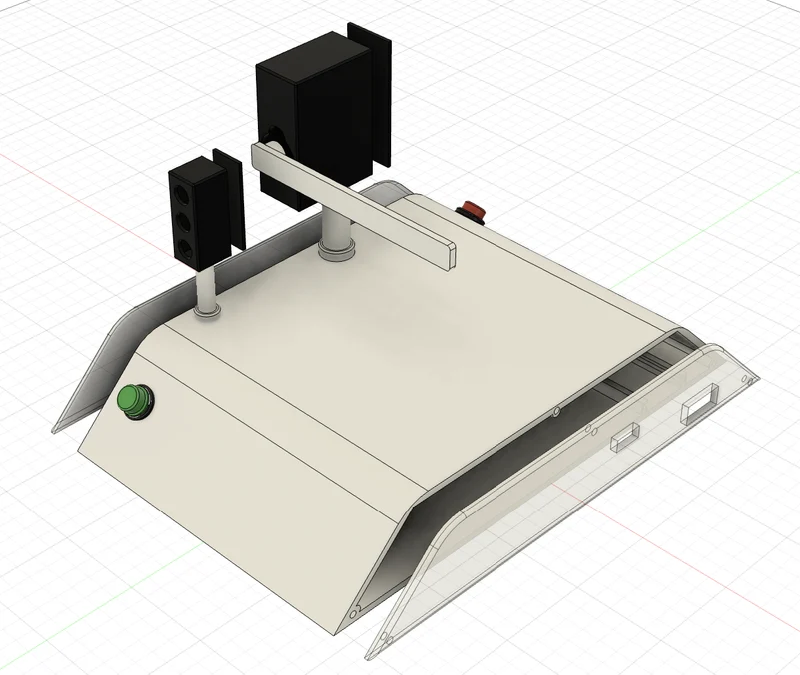

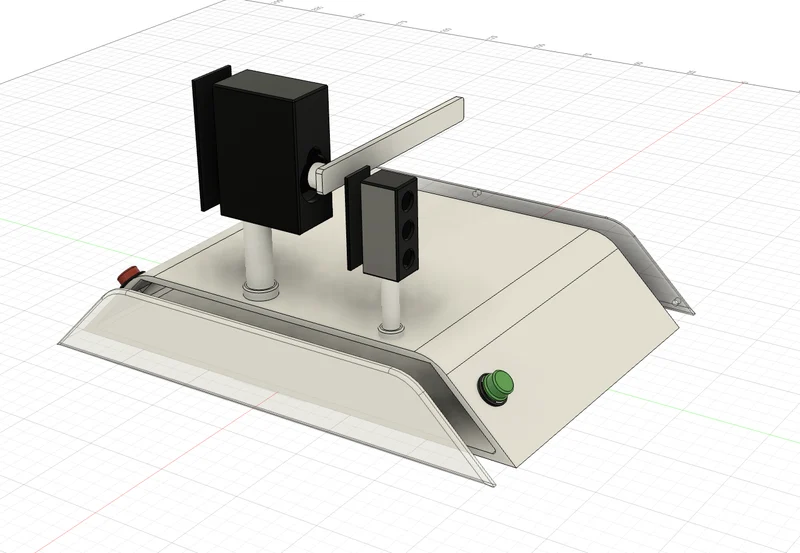

Я также смоделировал колпачки переключателей и приклеил их поверх кнопки. Я сделаю это доступным для ремикса, чтобы люди могли поехать с ним в город :)

Светодиоды и сервопривод также приклеены к своим основаниям. Всю проводку можно проложить через стойки, а кронштейн в основании подходит для пеленального модуля, поэтому вы можете вставить туда кабель Micro USB, не скользя повсюду.

Схема и код Arduino включены.

Я распечатал файлы толщиной 0,2 мм.

В проекте использованы следующие компоненты:

3 светодиода диаметром 5 мм (красный, желтый и зеленый)

1x Arduino про мини

1x зарядный модуль TP4056

1x аккумулятор 18650

2 тактильные кнопки размером 6x6 мм (неважно, используете ли вы версию с 2 или 4 контактами)

1x ползунковый переключатель SPDT

1x сервопривод SG90

1x пьезо-зуммер

Соединительный провод

Наслаждайтесь!
