Уличный кейс Veml 7700

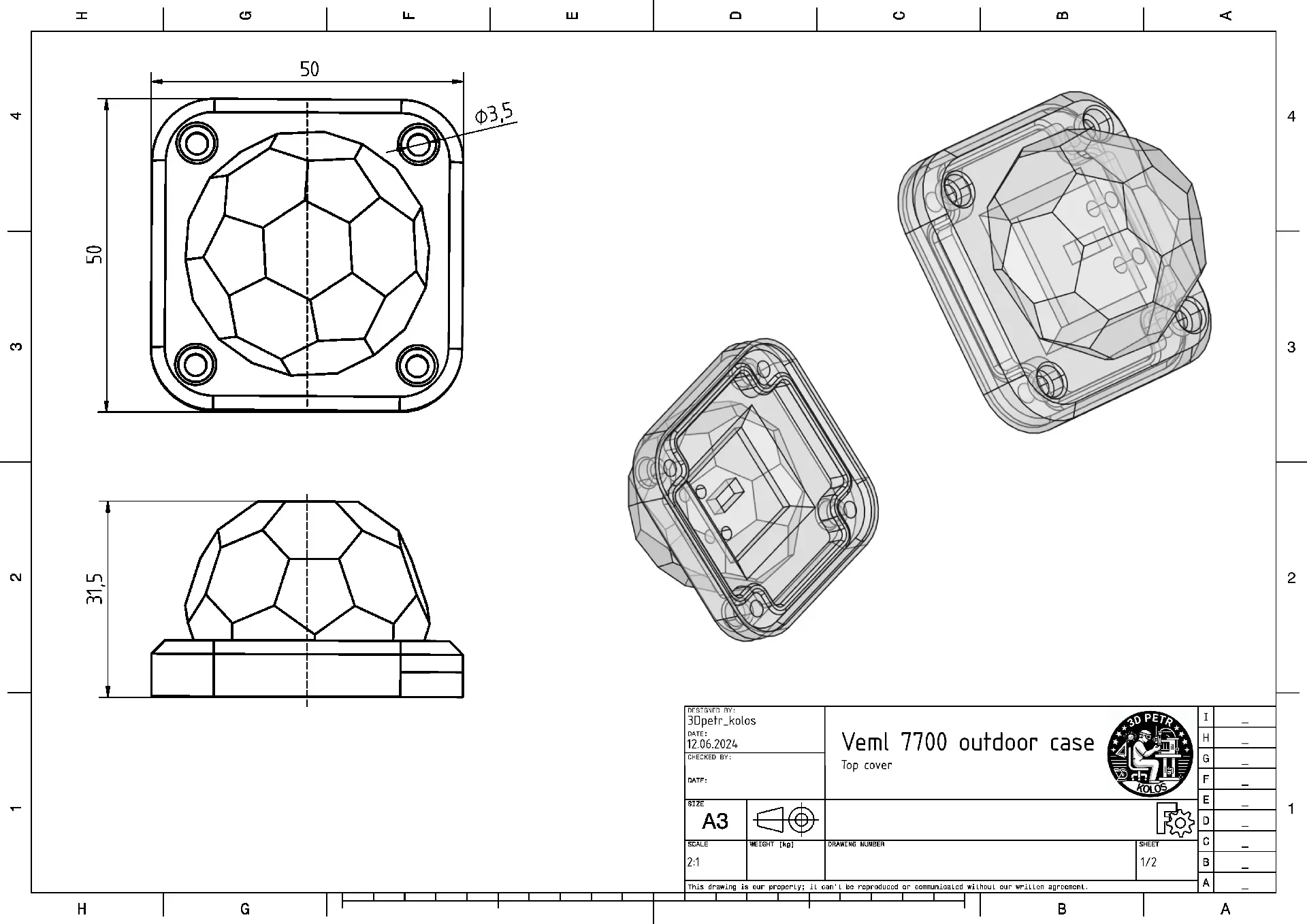

Чехол для veml7700 от adafruit, для уличной метеостанции.

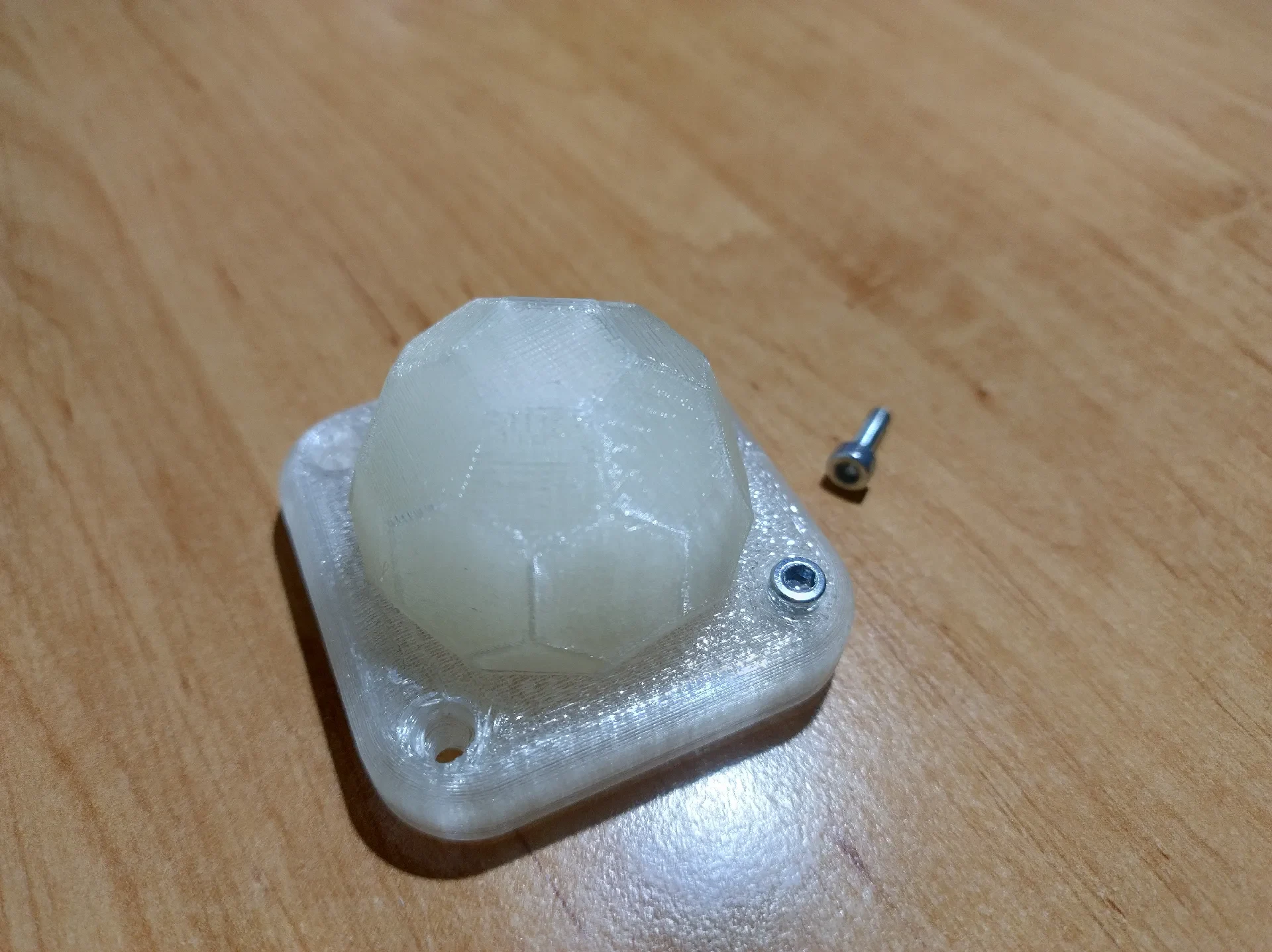

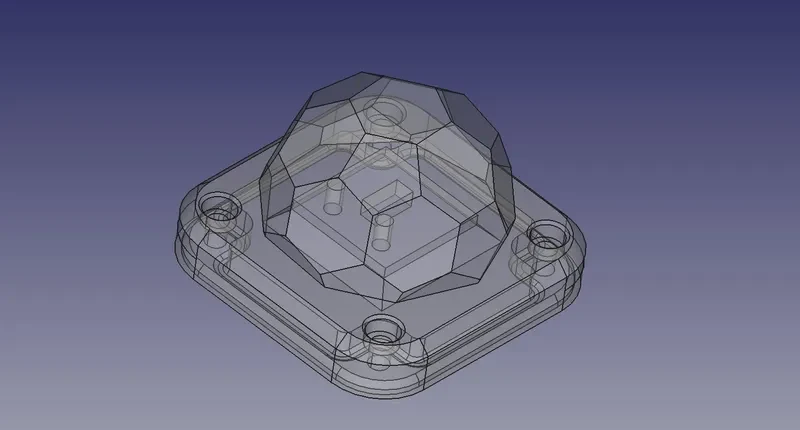

Коробка разделена на две части. Верхняя часть изготовлена из прозрачной нити PET-G со 100% наполнением. Шестиугольник сверху должен помочь направить свет в одну точку — датчик.

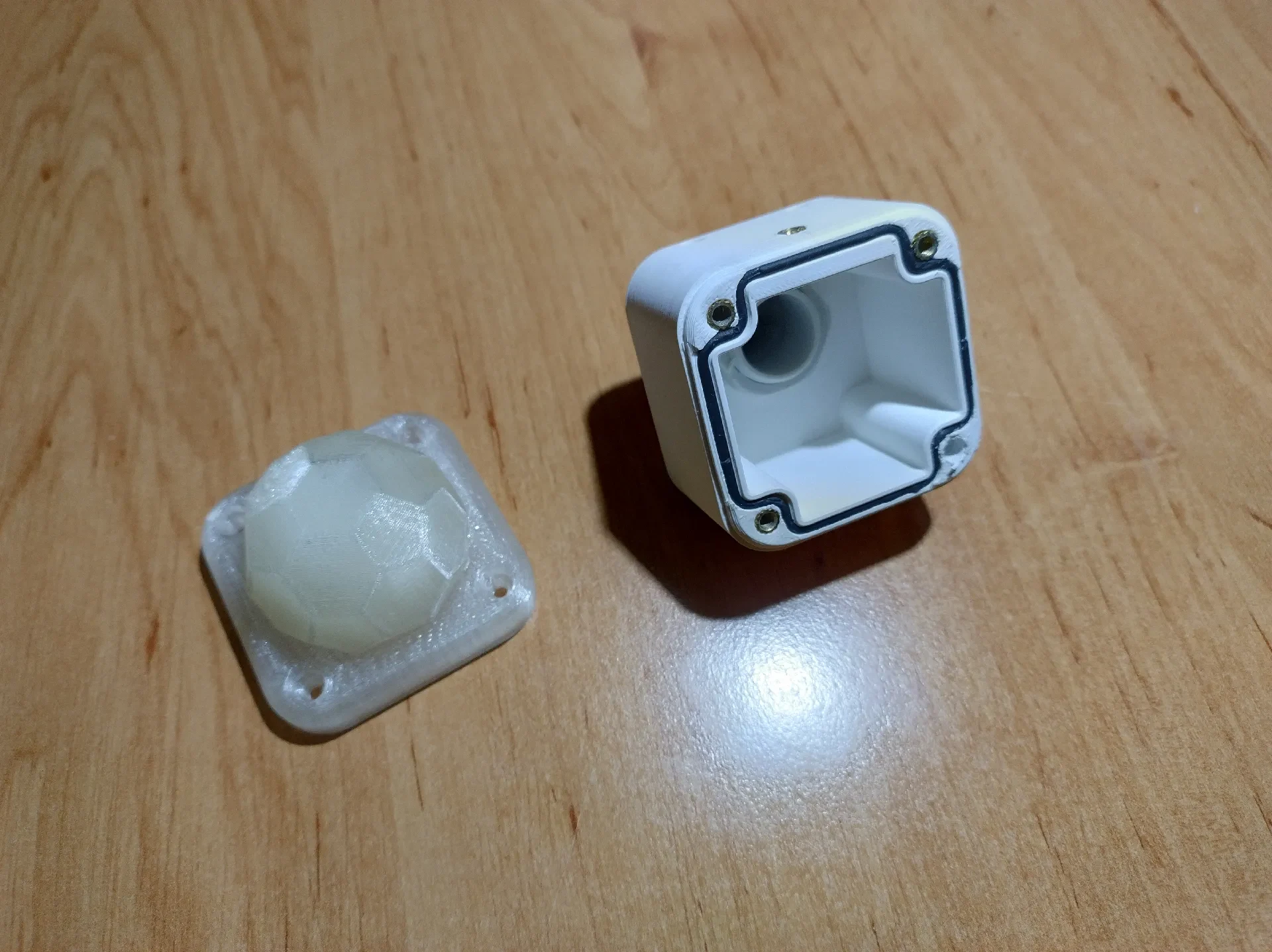

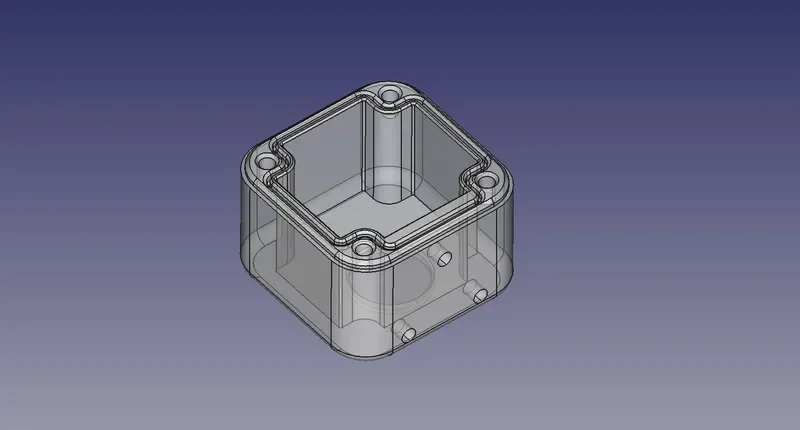

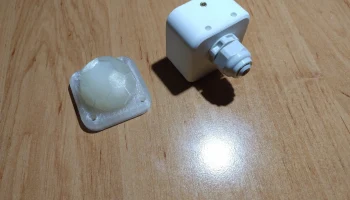

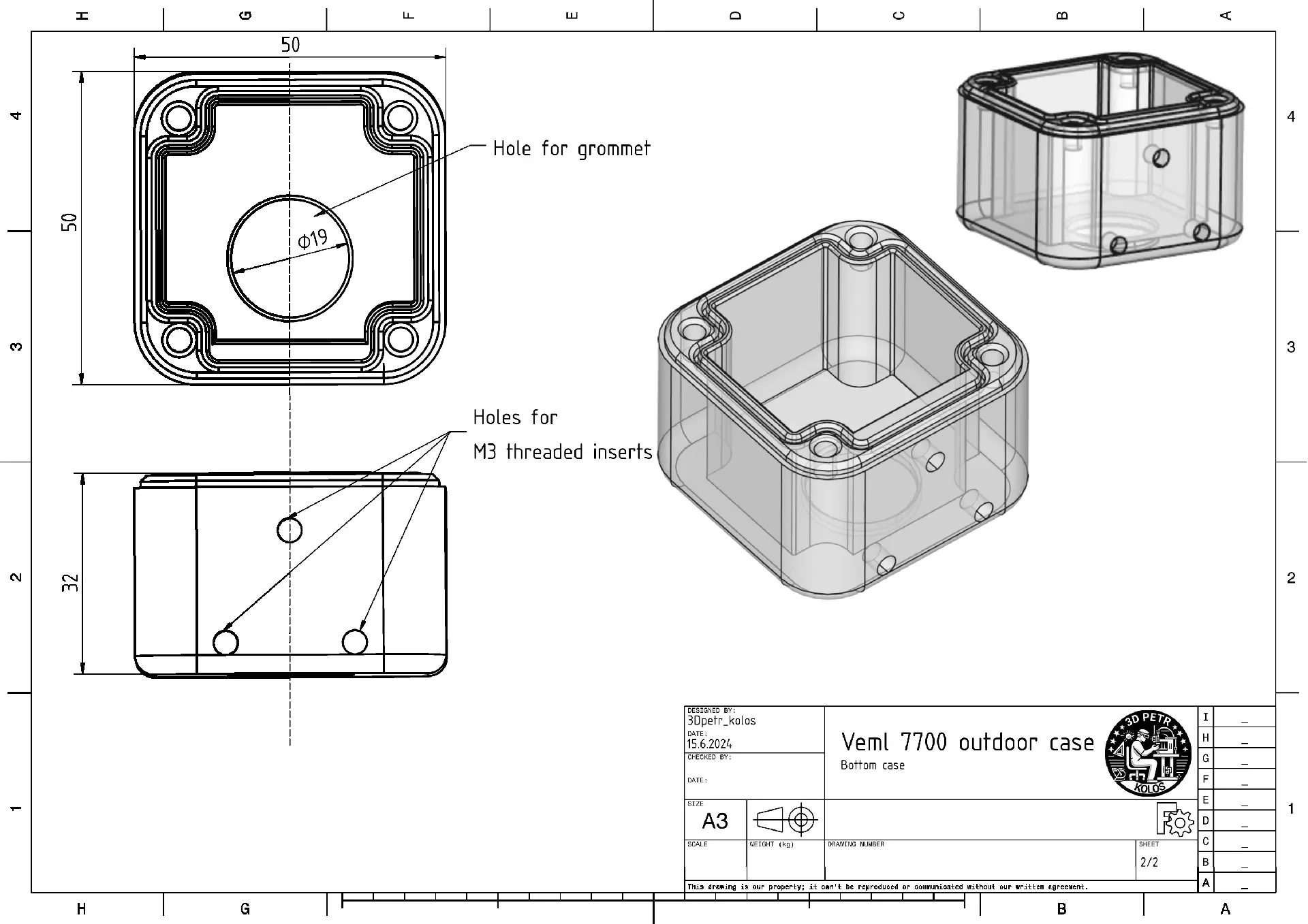

Нижняя часть напечатана из белого PET-G, со 100% заполнением. На нижней стороне имеется отверстие для кабельного ввода диаметром 19 мм. Сверху имеется канавка диаметром 1,6 мм для герметизации. Я сделал уплотнение, вставив в канавку нить TPE 32 диаметром 1,75 мм. Это должно обеспечить степень защиты IP44, достаточную для использования на открытом воздухе (не гарантирую). Я пробовал только в раковине и проточной воде.

Винты

Модель содержит 7 вставок с резьбой М3, которые необходимо запрессовать паяльником.
Все винты М3 длиной 10 мм, с шестигранной головкой.
— 4x для крепления верхней части
— 3x для крепления к держателю

О печати

Модель напечатана из PET-G для лучшей термостабильности и устойчивости к ультрафиолетовому излучению. Верхняя крышка шест��угольника напечатана со 100% заполнением. Хотя свет затемнен, он не преломляется за пределами шестиугольника.

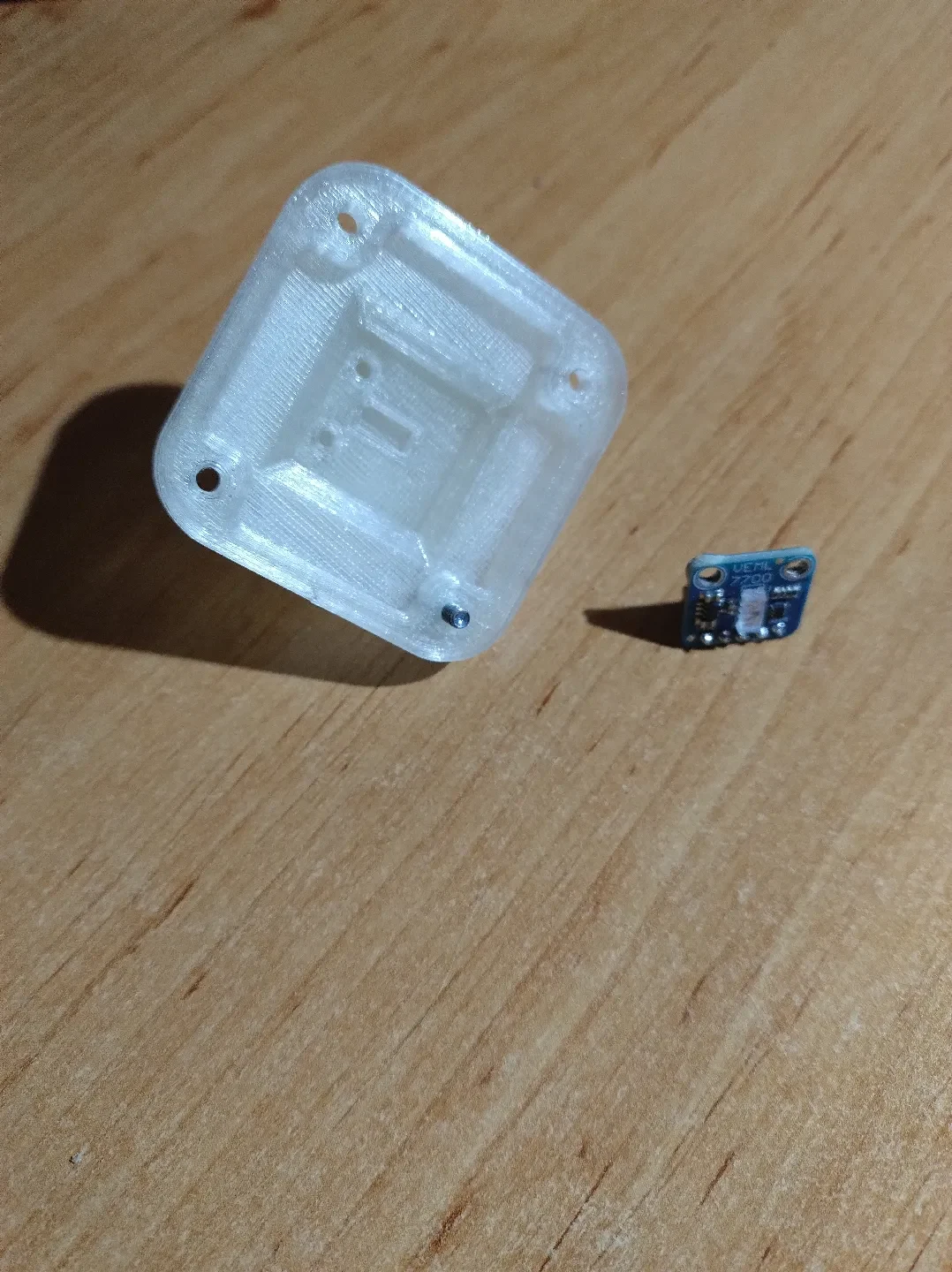

Верхняя крышка напечатана на опорах, см. пример ниже.
Пробовал нижнюю крышку с заполнением 15% и 100%. Функциональность ничем не ограничена.

О проекте

Проект метеостанции буду публиковать постепенно. Этот проект будет работать на ESP-8266/ESP-32. Я постепенно буду публиковать код на своем GitHub.

Развитие

☐ Создайте крышку без шестигранника
☐ Создайте нижнюю часть без отверстия для люверса.
☑ Создайте держатель для коробки.
☐ Создайте коробку без отверстий для держателя.
