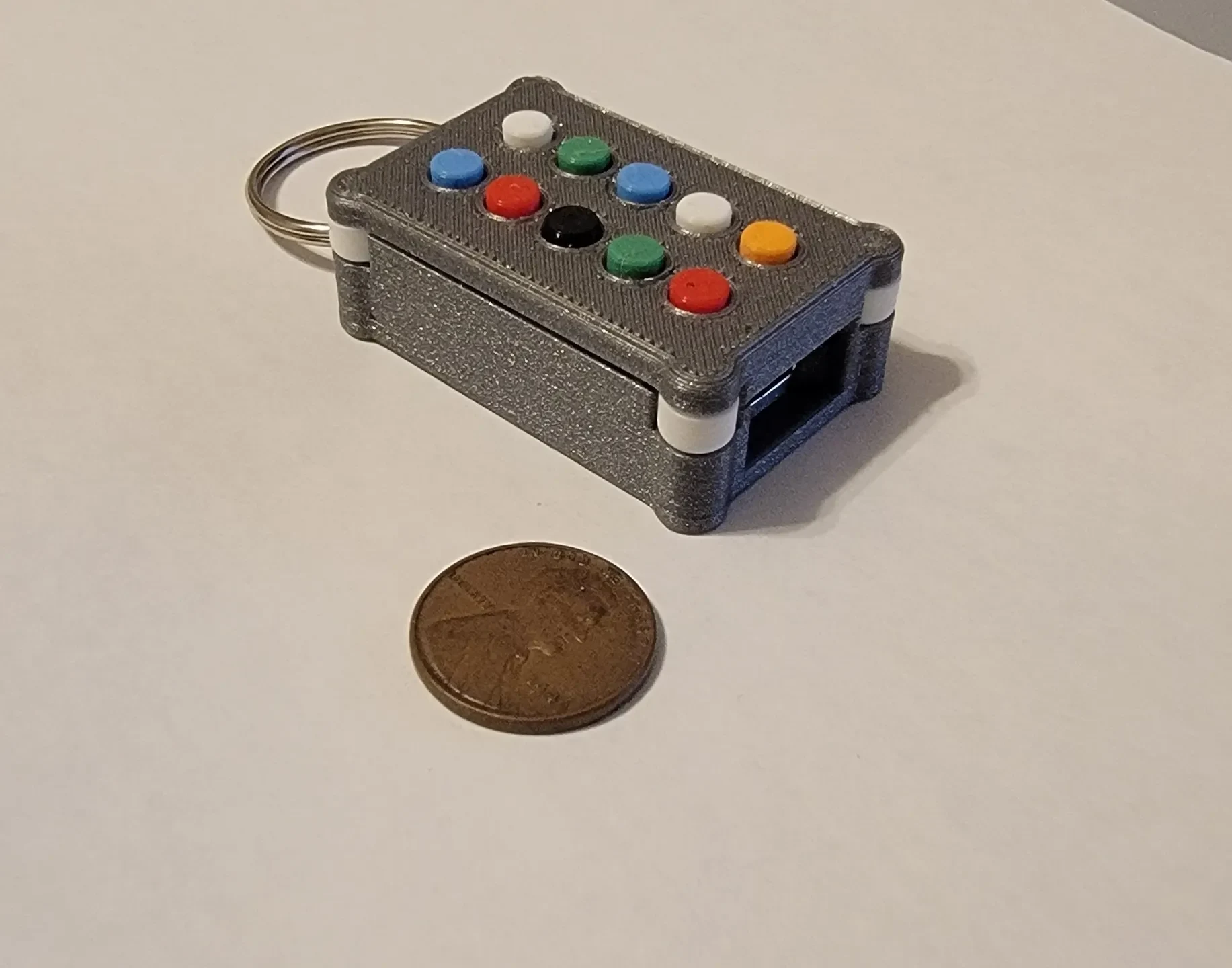

Микропэд с 10 кнопками

Arduino и пр.

Источник:

www.printables.com

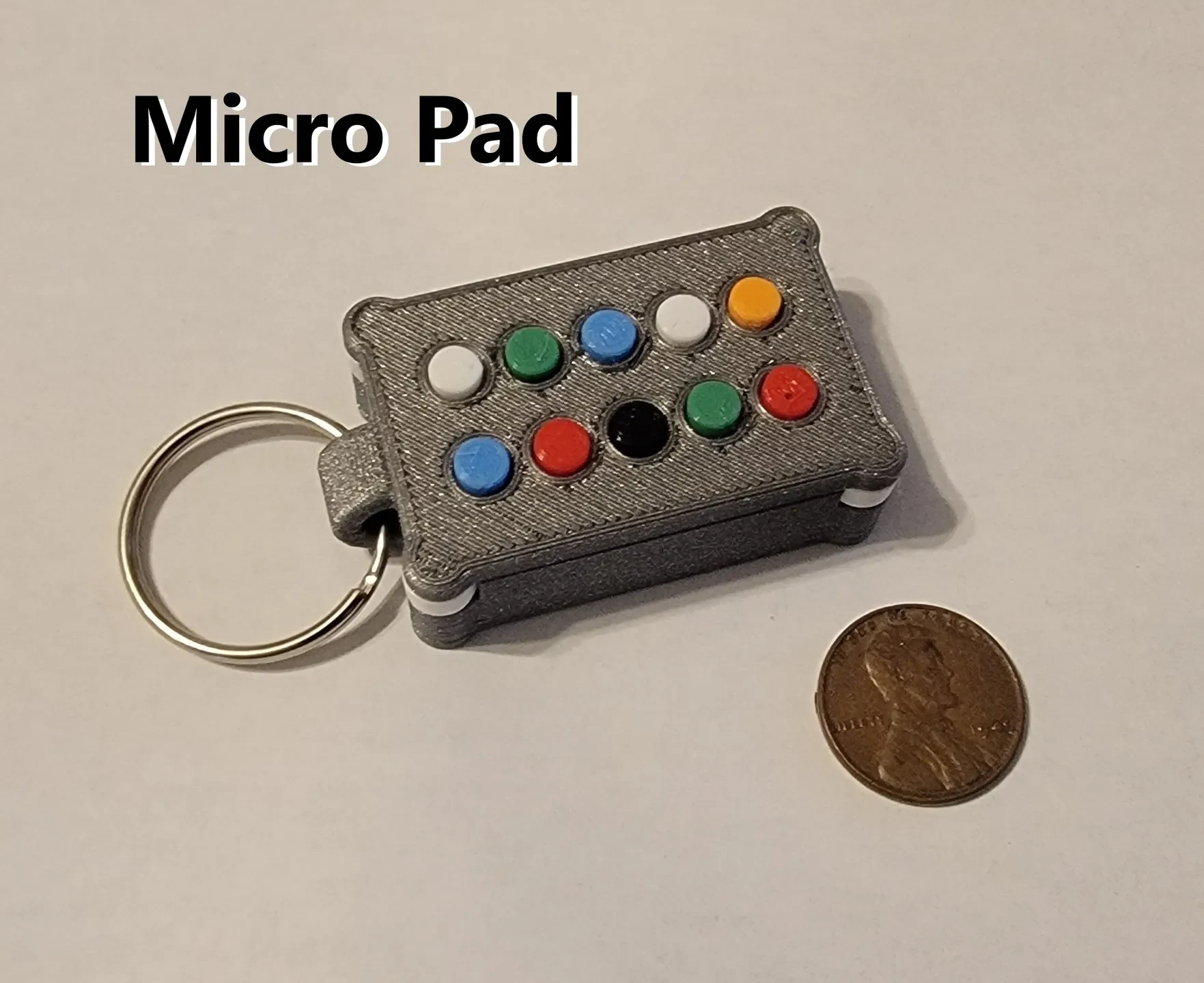

Микропланшет — Seeduino XIAO SAMD21

Мне нужна была клавиатура для макросов наименьшего форм-фактора, которую я мог создать, чтобы назначать макросы, заставляя микроконтроллер эмулировать джойстик, а затем использовать joy2key и AutoHotkey.

***Предупреждение***

Для этого потребуется немалое терпение.

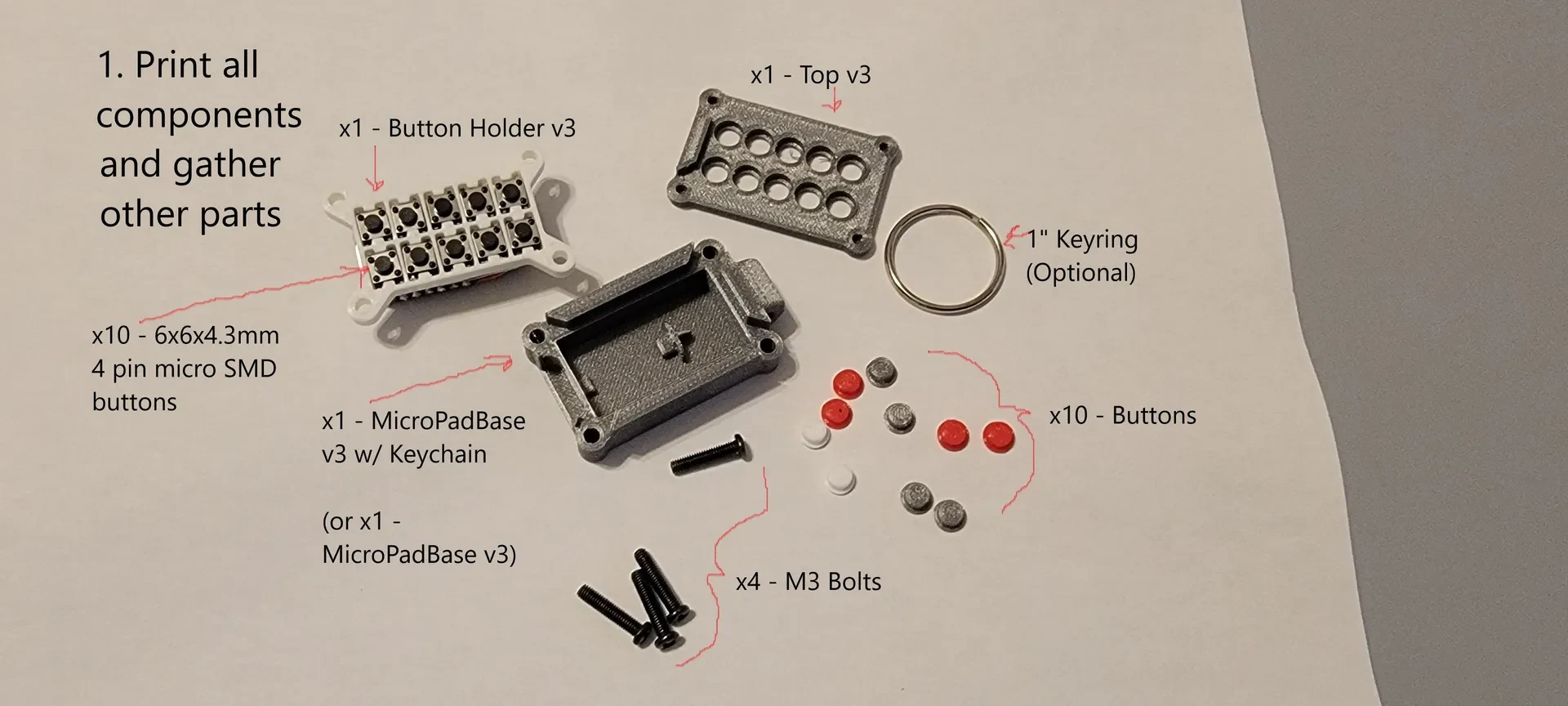

Список запчастей -
Сидуино Сяо SAMD21
x10 — 6x6x4,3 мм 4-контактные микро-SMD SMT мгновенные тактовые переключатели кнопочные переключатели
Соединительный провод — разные цвета (я использовал одножильный провод Cat5)
x4 — болты M3 (длину забыл, сообщу, когда вспомню)
Настройки печати —
я использовал ПЛА
Разработан с высотой слоя 0,2 мм и соплом 0,4 мм.
Настройки PLA слайсера Prusa по умолчанию
Распечатать список —
х10 — кнопка V3
x1 — Держатель пуговиц V3
x1 — MicroPadBase V3 с брелком (или x1 без брелка)
x1 — Топ V3

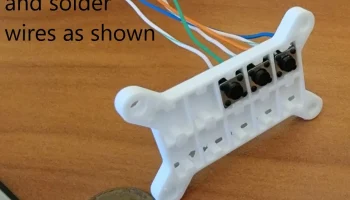

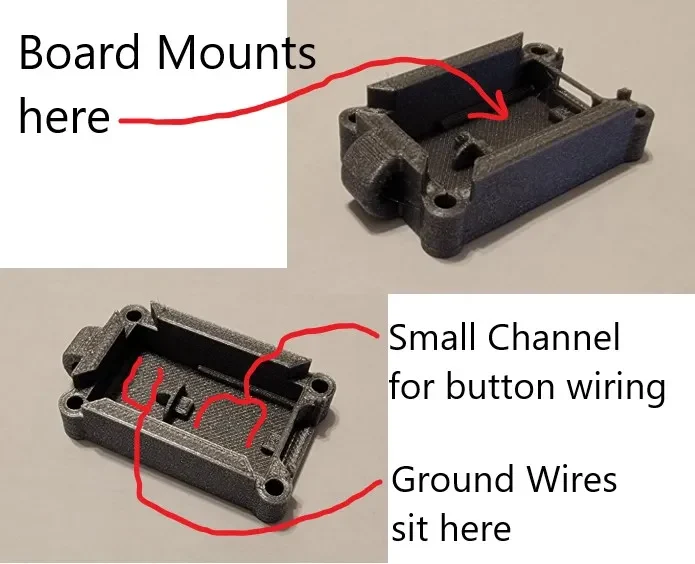

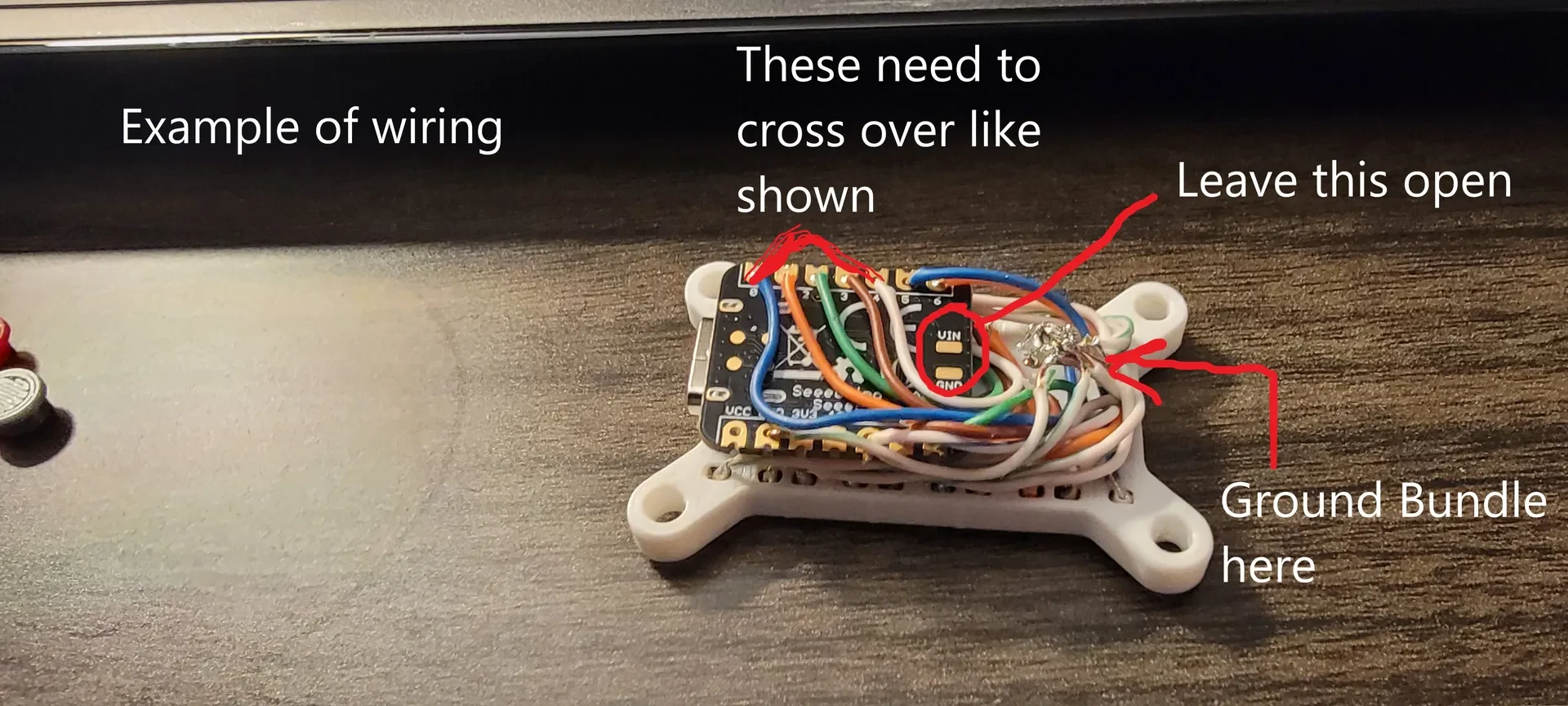

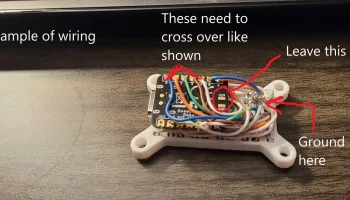

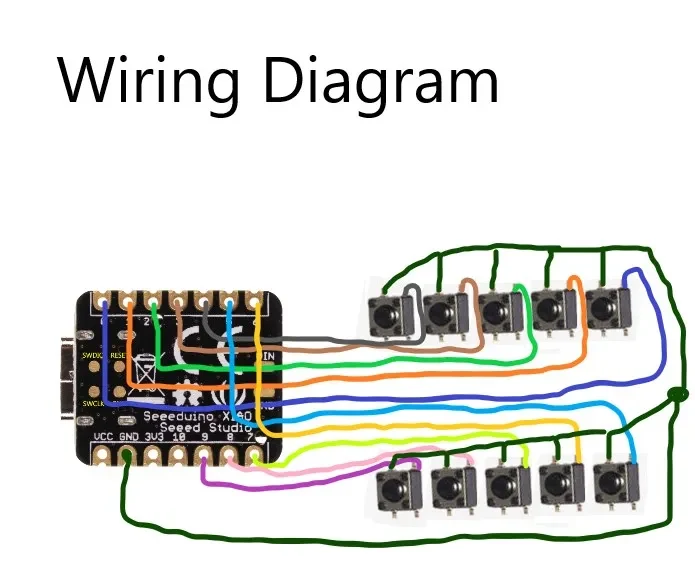

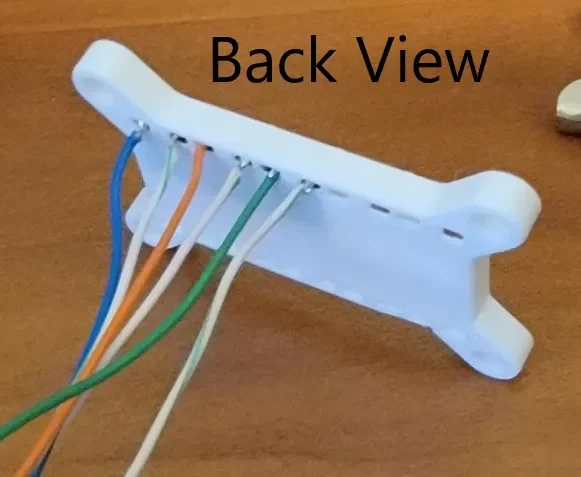

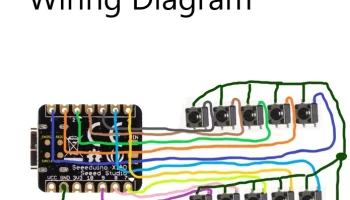

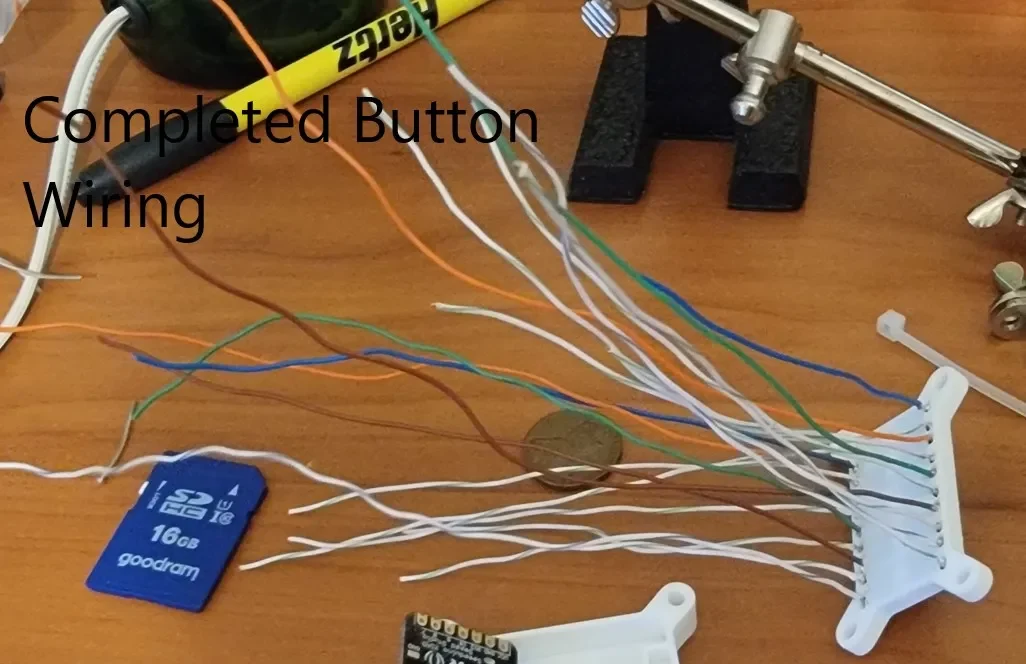

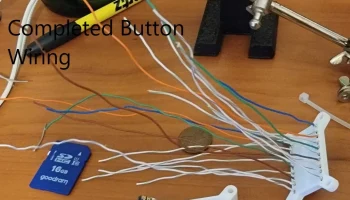

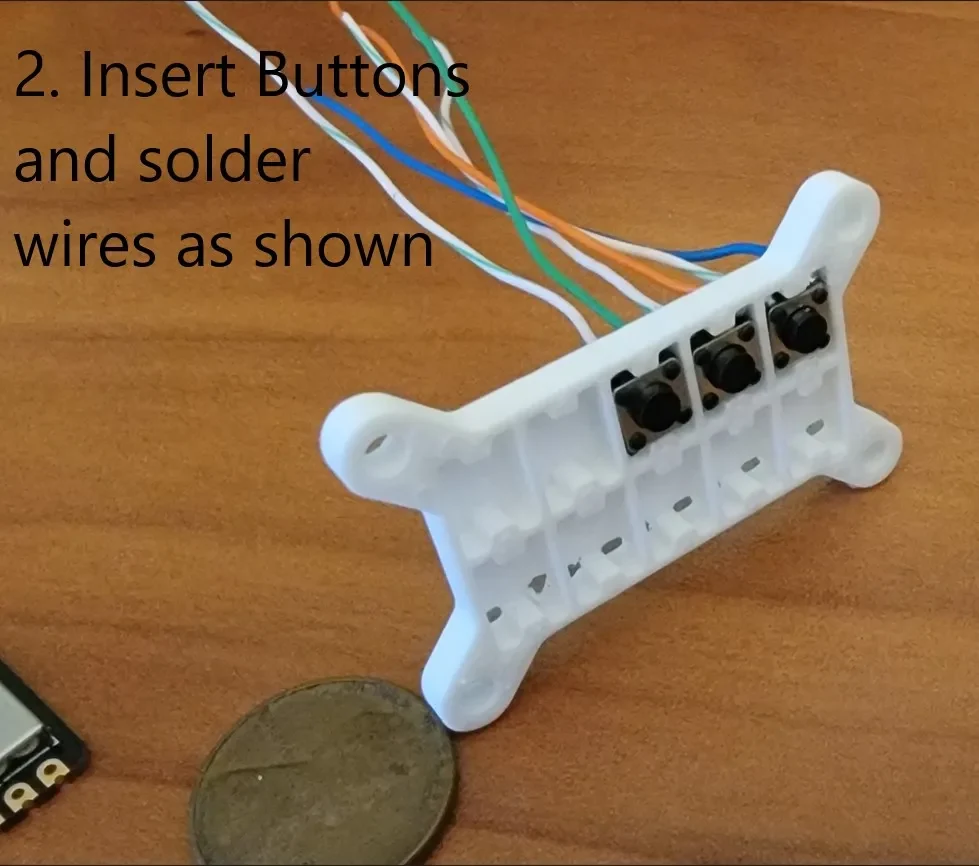

Инструкция по установке на фотографиях.

Здесь используется библиотека HID-Project Arduino: HID-Project — Справочник Arduino
