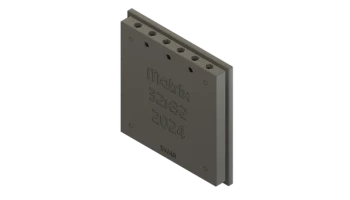

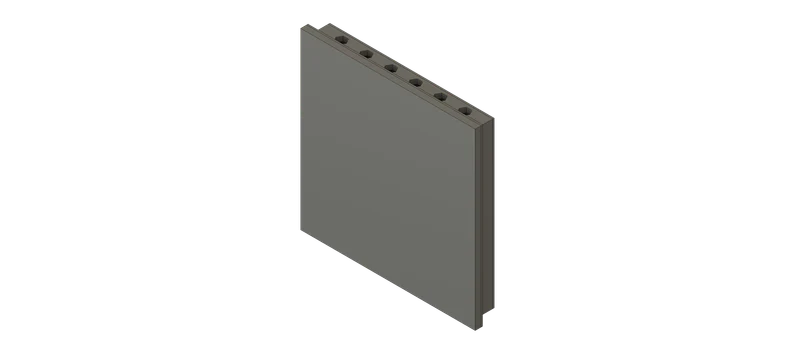

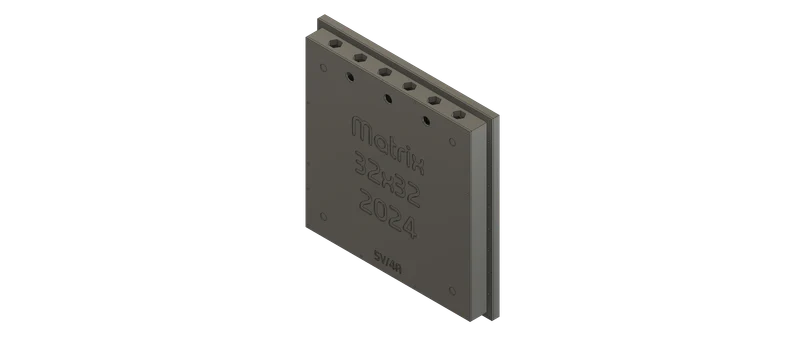

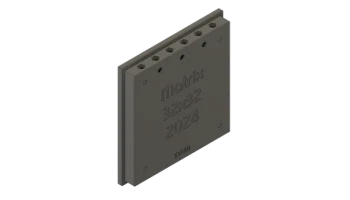

Матрица 32х32 - 2024 г.
Матрица 32x32 для 4 светодиодных матриц NeoPixel размером 32x8, что дает вам 1024 отдельных управляемых светодиода для множества проектов. =)
Проект можно создать полностью без пайки с использованием некоторых зажимов WAGO.
Для печати вам понадобится большой принтер размером не менее 345x345 мм.
Специальное программное обеспечение для использования матрицы 32x32 появится позже. Следите за обновлениями! =)

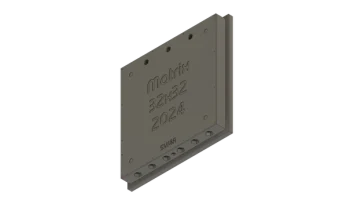

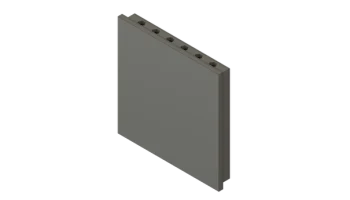

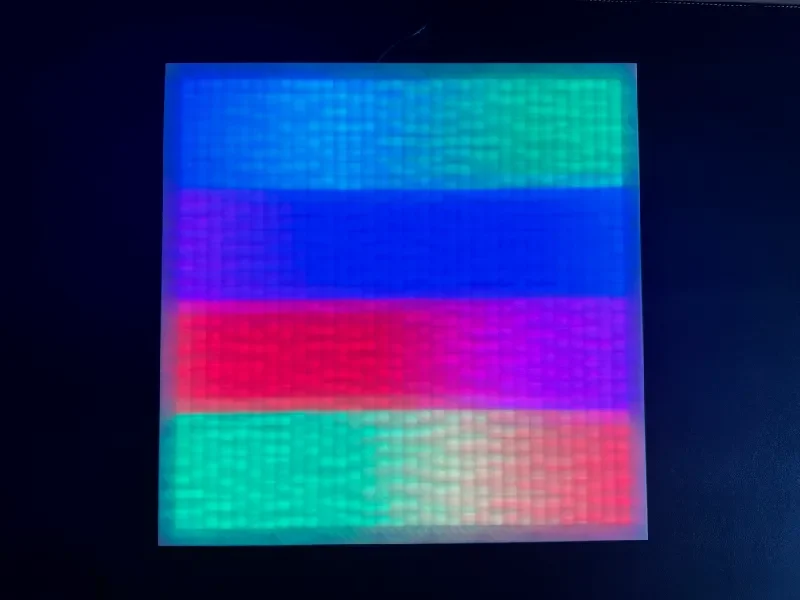

Вот несколько фотографий и видео для проверки первоначальной функции:
Видео:
Автор музыки: использовала бесплатную музыку из Apple iMovie.
Инструкции по печати:

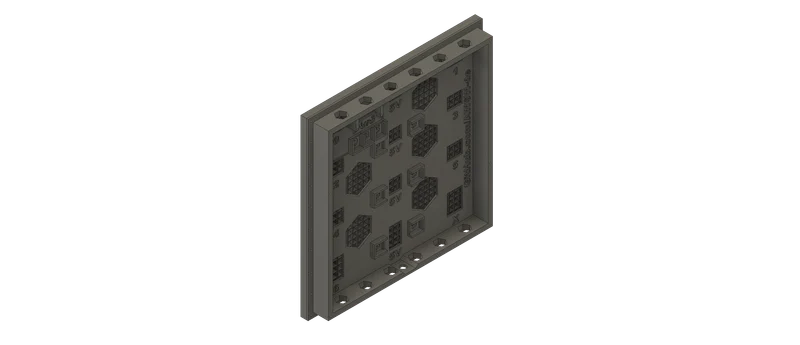

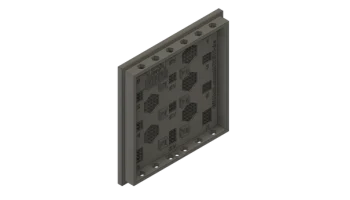

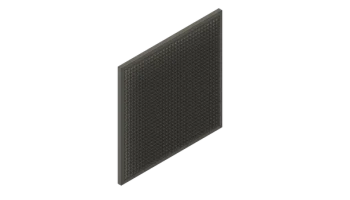

Матрица существует только в одном варианте:

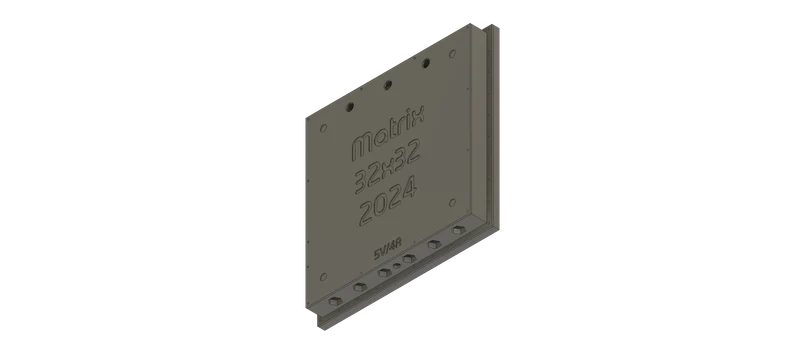

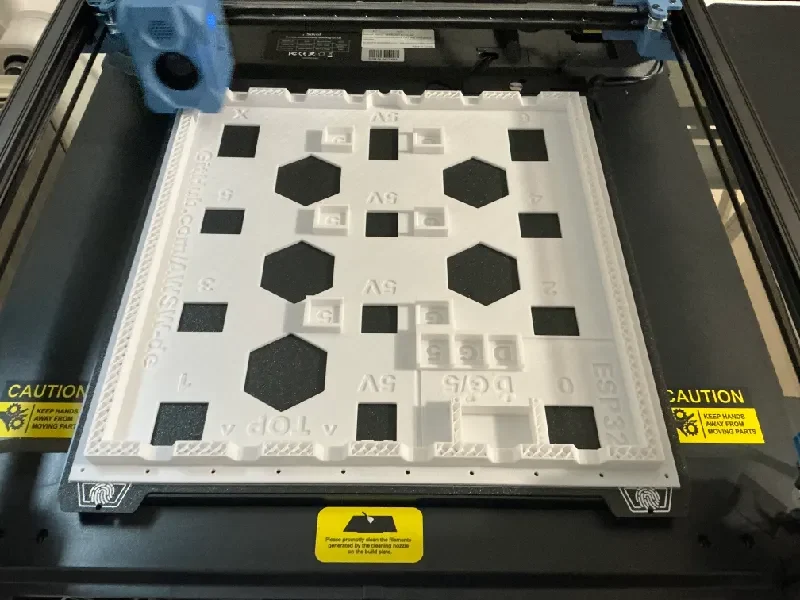

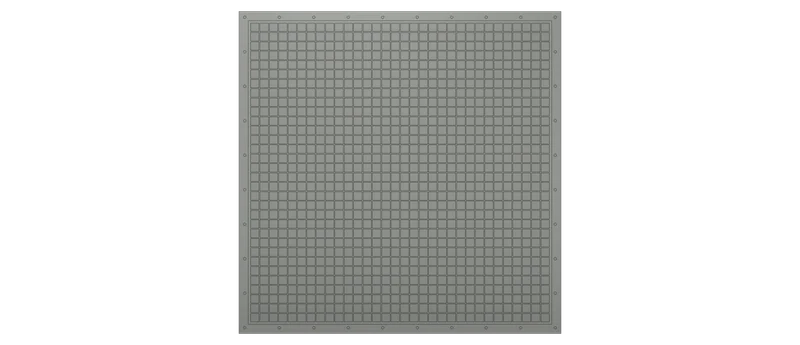

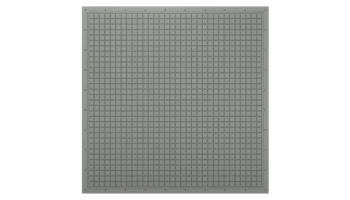

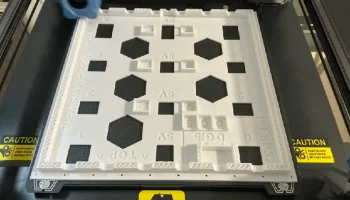

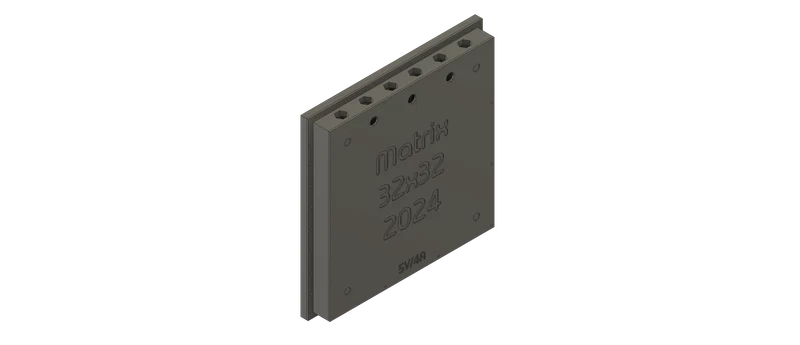

Для более крупных принтеров, таких как Prusa XL, Voron 2.4 или Sovol SV08, для печати передней и задней части по отдельности. Вам понадобится печатная платформа размером не менее 345x345 мм.
Никакие опоры не нужны
В моих тестах использование полей не потребовалось, потому что я тщательно очистил свой текстурированный лист жидкостью для мытья посуды с помощью новой губки, а затем снова нанес на принтер изопропаноловый спирт, чтобы детали хорошо приклеились. Если у вас возникли проблемы с прилипанием, смело добавляйте козырьки толщиной 5 мм к передней части и крышке.
Используется профиль скорости 0,2.
Использован текстурированный лист:
Если вы также используете текстурированный лист, дайте ему полностью остыть после печати и подождите, пока деталь не открепится сама. Не тяните за него, чтобы не оторвать буквы!
В моем случае после окончания печати проходит 45-90 минут, и деталь просто лежит на печатной платформе.
Не прикасайтесь к печатной платформе и перед печатью очистите ее изопропиловым спиртом.
Я напечатал все детали белым цветом, как показано на изображениях, но изменение цвета с белого на другой цвет, например черный, на части матрицы должно быть возможным. Я тоже хотел такой блестящий вид по краям. =)
Необходимые детали:
Светодиодная матрица 4x32x8 (Используйте эту. Корпус предназначен только для нее!)
1x NodeMCU ESP32 USB-C (используйте этот. Корпус предназначен только для него!)
1x USB-блок питания 5 В/4 А с цилиндрическим разъемом
1x разъем Barrel jack Ø11 мм
18x Wago 221-413 — 3 зажима для проводов
3 перемычки 40x20 см, «папа-мама»
4 пары JST SM 3PIN
До 52 винтов M3x8 (мне не нужно было добавлять все винты, как показано ниже)
2 дополнительных красных/черных провода длиной 12-15 см для соединения между матрицами
Дополнительно: несколько небольших кабельных стяжек для устранения возгорания внутри корпуса.
Дополнительно: 4 резиновые ножки диаметром 12 мм для размещения на верхней части крышки на случай, если вы захотите разместить устройство на стене, чтобы обеспечить некоторое расстояние до стены.
Загрузка программного обеспечения:
Специальное программное обеспечение появится позже… Оставайтесь с нами =)
Если вы не хотите ждать моего проекта или все равно просто хотите использовать WLED, выполните следующие настройки в «Настройки светодиодов»:
А затем в «2D-конфигурации»:
Наконец, используйте эту конфигурацию «Сегмент»:
С этими настройками вы сможете использовать WLED...
Необходимые инструменты:
1x большой 3D-принтер FDM с размером печатной платформы не менее 345x345
PLA-нить черного и белого цвета (я использовала белый только для эффекта блеска)
1x инструмент для зачистки проводов
1x шестигранный ключ M3
1 бокорезы (для обрезки кабельных стяжек и очистки кабелей)
1 набор паяльников (если вы хотите паять)
1x 3-я рука (если хотите паять)
Инструкции по подключению:
Убедитесь, что у вас есть все перечисленные выше компоненты.
Изоляция каждого кабеля должна быть неизолированной толщиной 11 мм, чтобы она хорошо вписывалась в WAGO.
Каждый раз, когда вы добавляете кабель в WAGO и закрываете зажим, осторожно потяните за кабель, чтобы убедиться, что он хорошо сидит в зажиме, чтобы избежать дальнейших поисков ошибок в дальнейшем.
Под зажимами WAGO вы найдете подсказки о том, какие кабели нужно добавить.
Подключить это устройство несложно. Поначалу это может показаться запутанным, но я постараюсь провести вас шаг за шагом: =)
Итак, начнем с интересного. =)
Сначала расположите все 4 матрицы 32х8 на матричной части. Как показано на рисунках ниже, я немного зафиксировал их малярным скотчем, который мне только и был нужен, потому что остальные детали в то время еще не были напечатаны. Так что вам может не понадобиться эта лента.

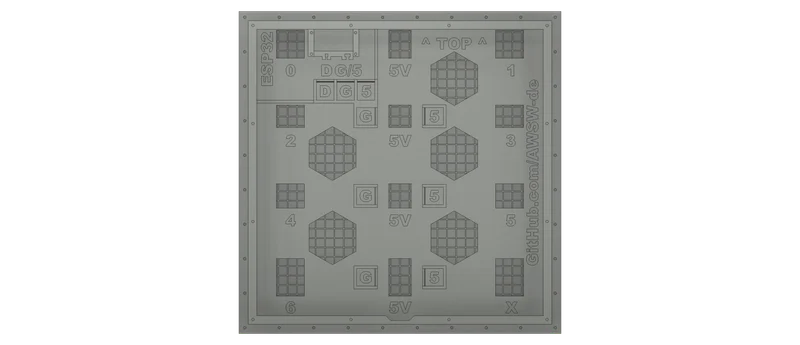

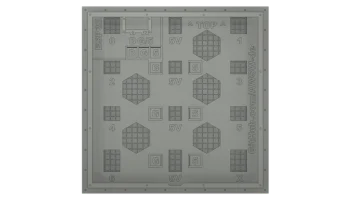

Часть электроники с вырезами поможет вам сориентироваться. Верхний левый разъем DIN — это начало полной настройки матрицы, как показано ниже…
Ввинтить
