Силомер / Крафтмессер

Новая версия:

www.printables.com/de/model/1008549-force-sensor-for-phyphox

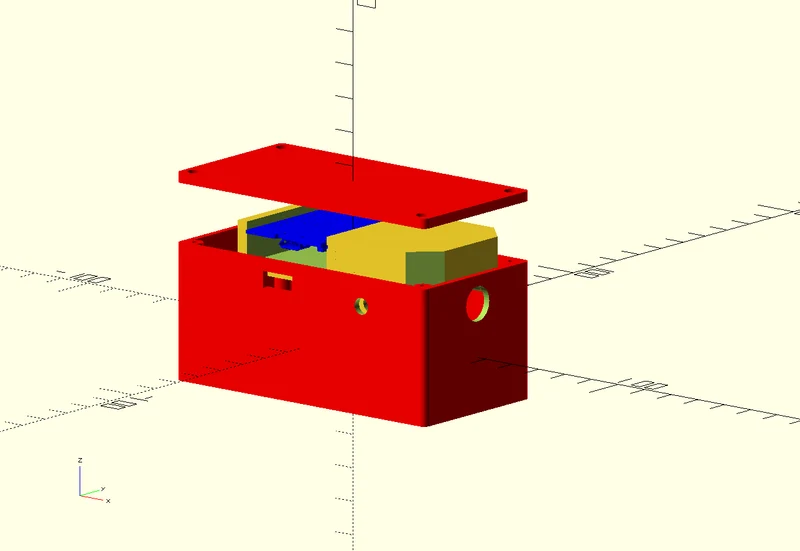

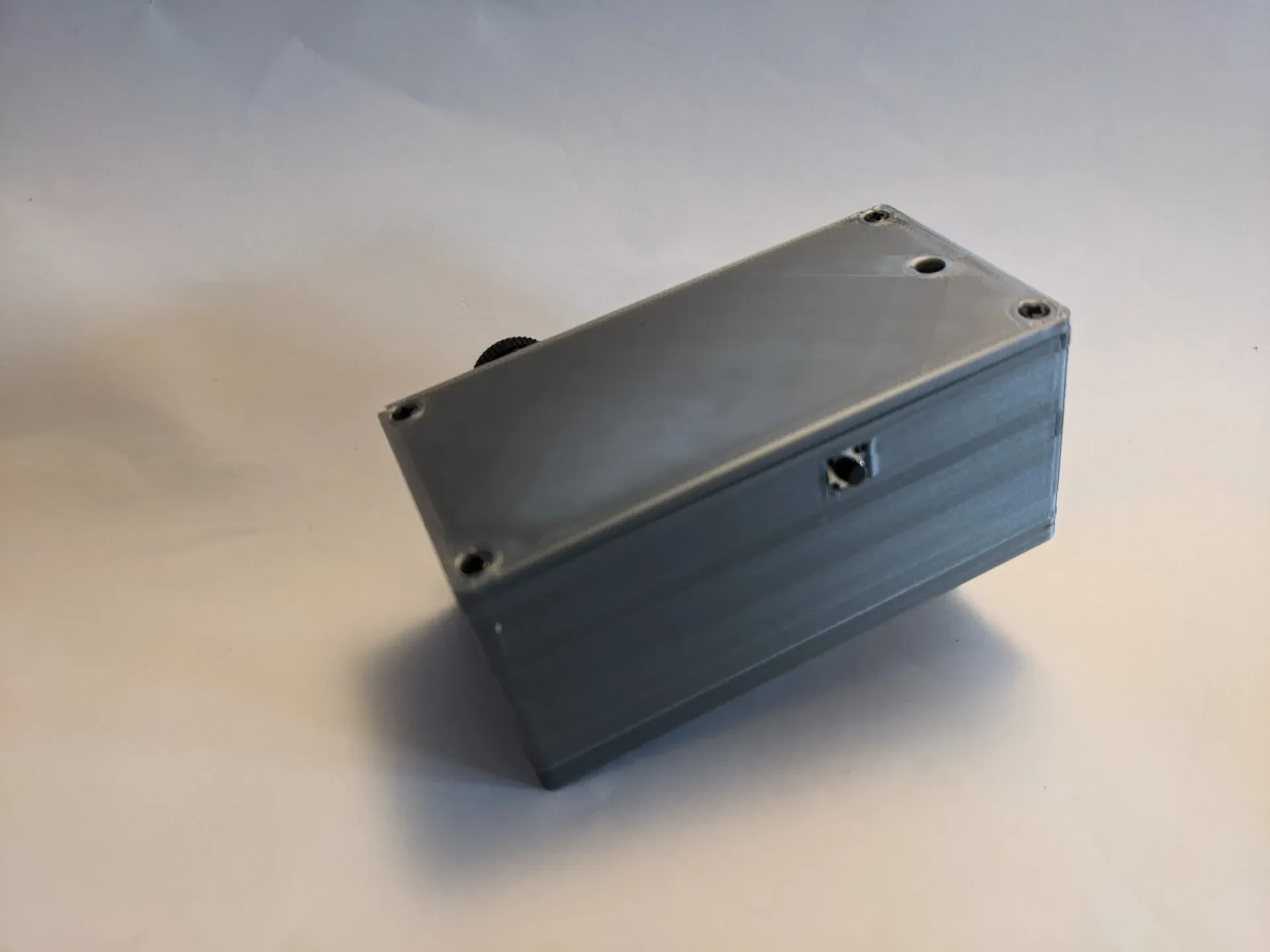

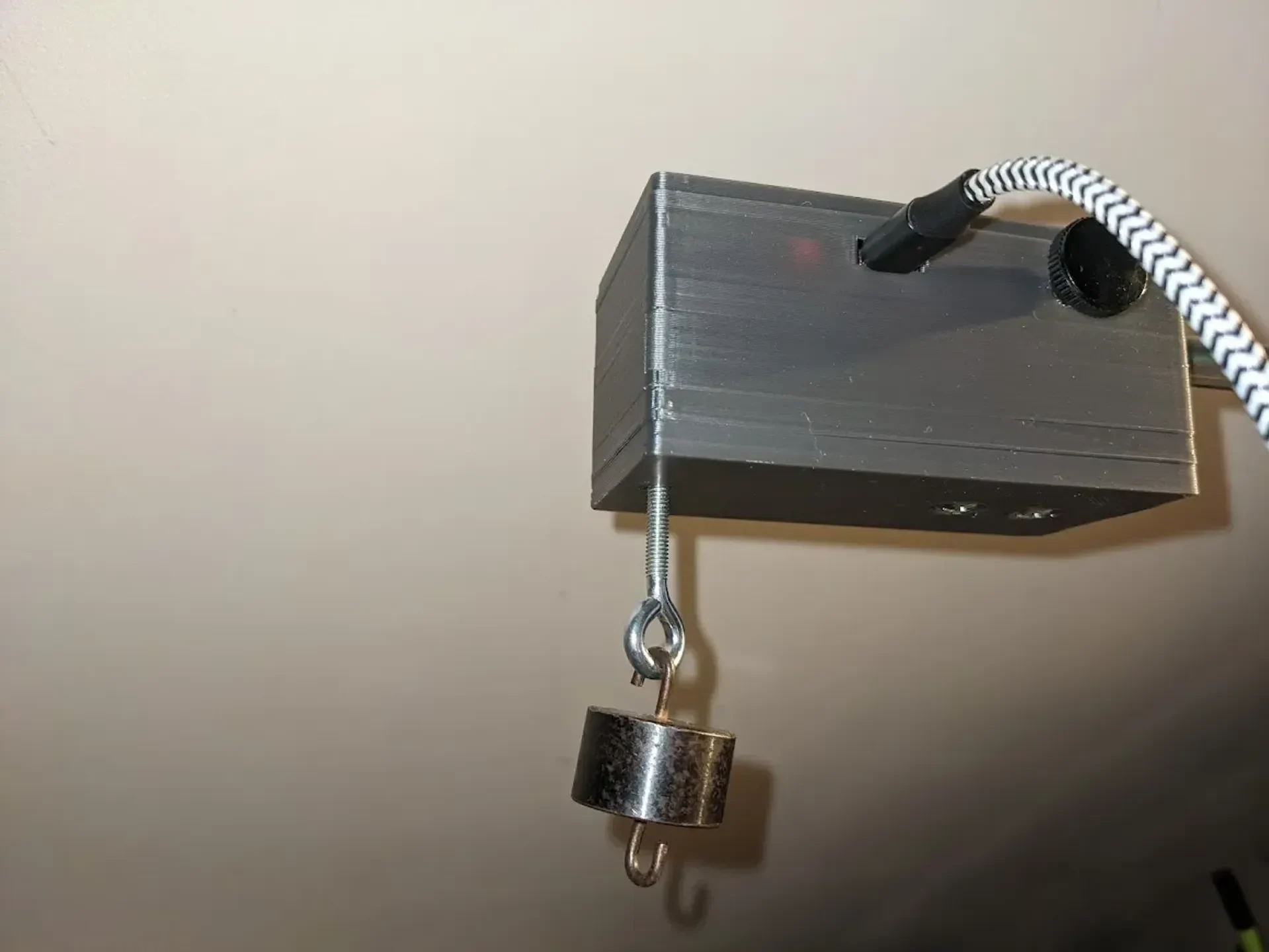

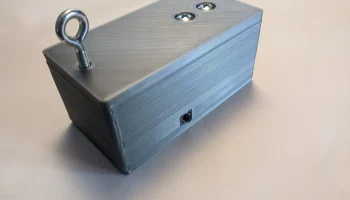

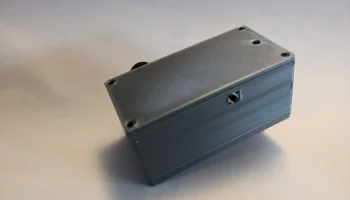

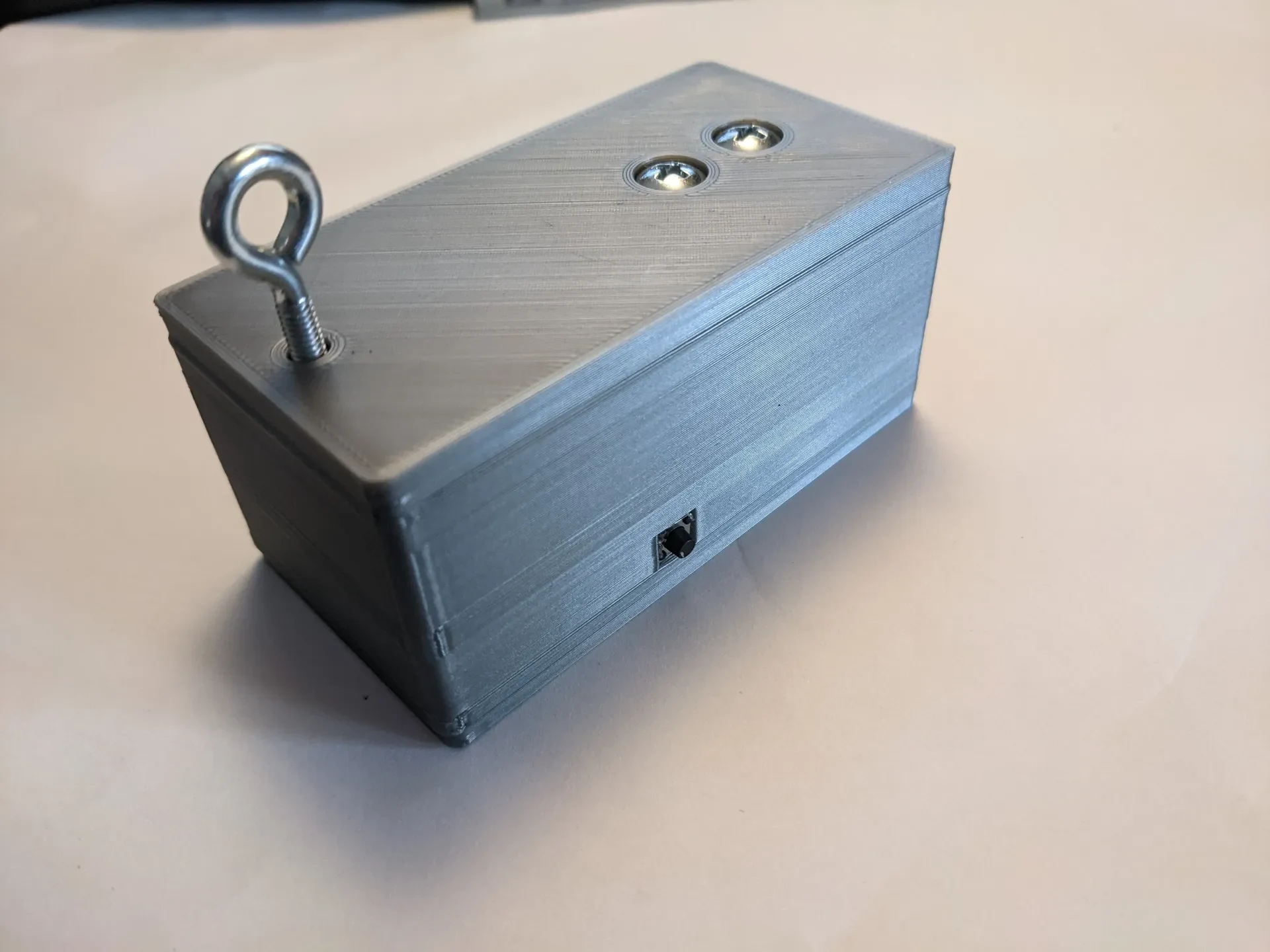

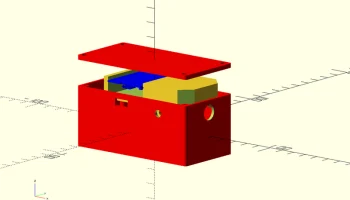

Силомер на базе esp32 для измерения сил от -9,81 Н до 9,81 Н.

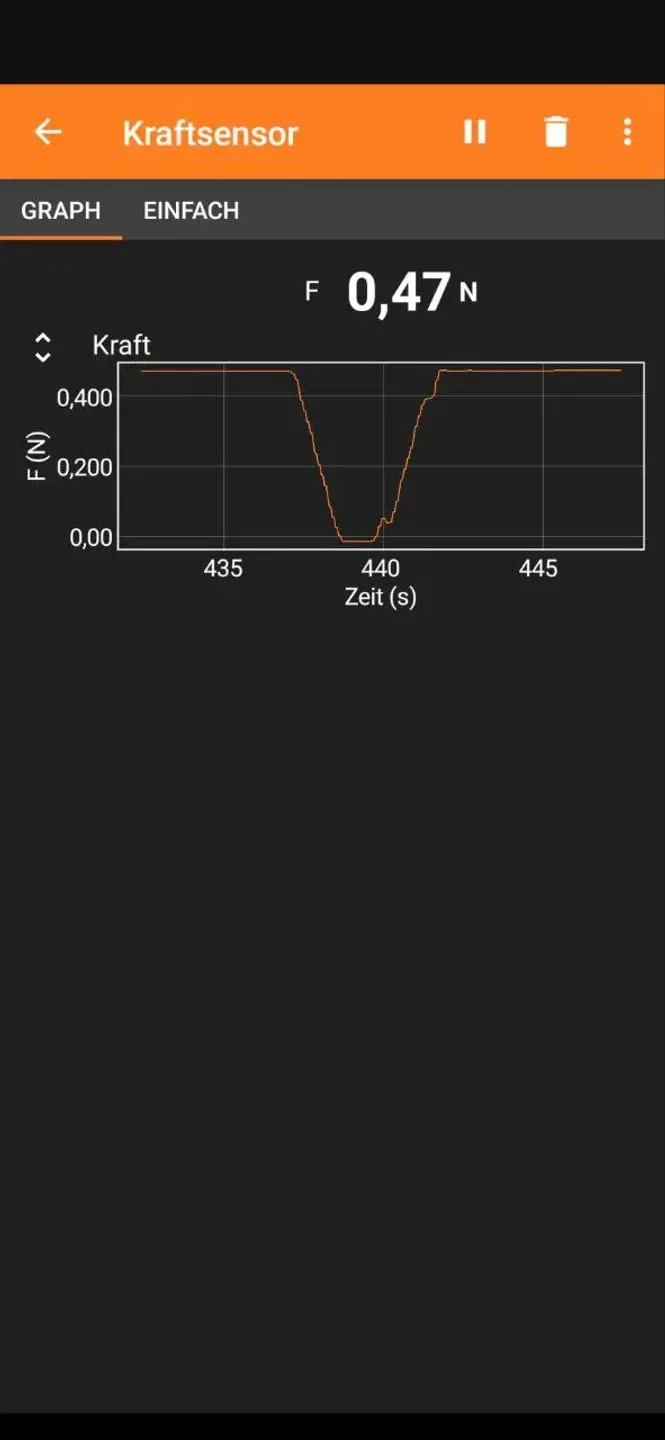

Вы можете прочитать данные через Phyphox на своем смартфоне или с помощью любого последовательного монитора/плоттера.

Вам понадобится esp32 d1 mini, тензодатчик (1 кг), усилитель AD HX711 и кнопка диаметром 6 мм.

Также понадобится несколько шурупов: 2 М5х20, 4 М2,6х6, один винт М4х30 с ручкой для подставки и винт с крючком М4х40.

Текущие файлы и инструкции можно найти на GitHub:

github.com/HeiLaut/Physics-Arduino-Sensors

Инструкции по сборке:
