Рождественская елка со светодиодным управлением через Интернет.

Функции:

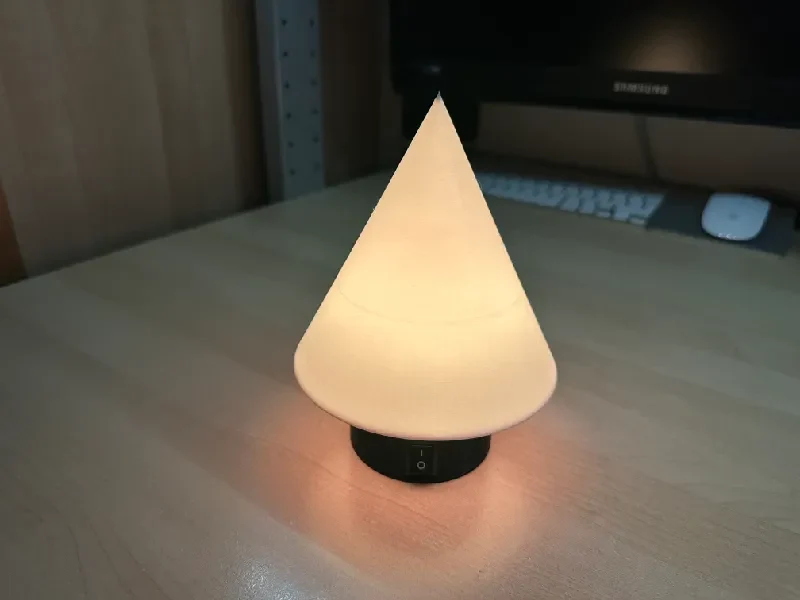

Рождественская елка со светодиодной подсветкой RGB, которая печатается без подставок.
Верхнюю часть дерева можно отделить от базовой части для подзарядки LiPo-батареи.

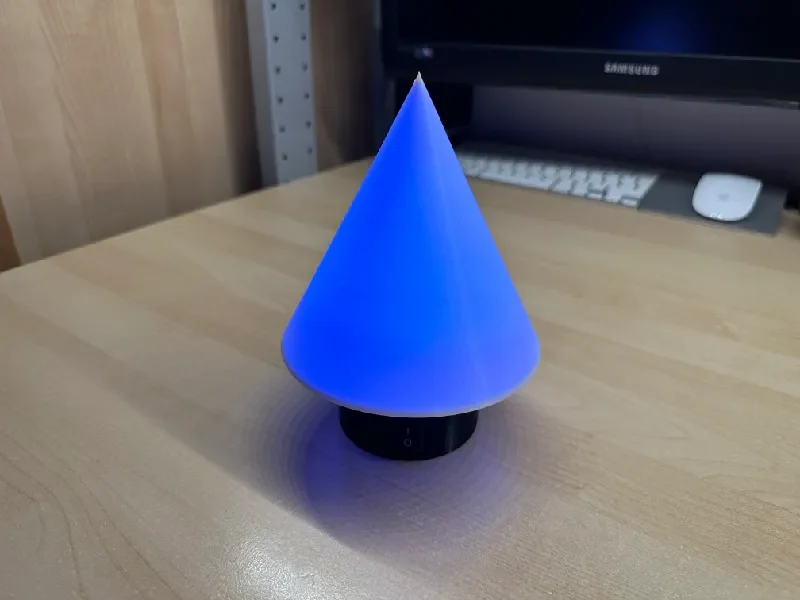

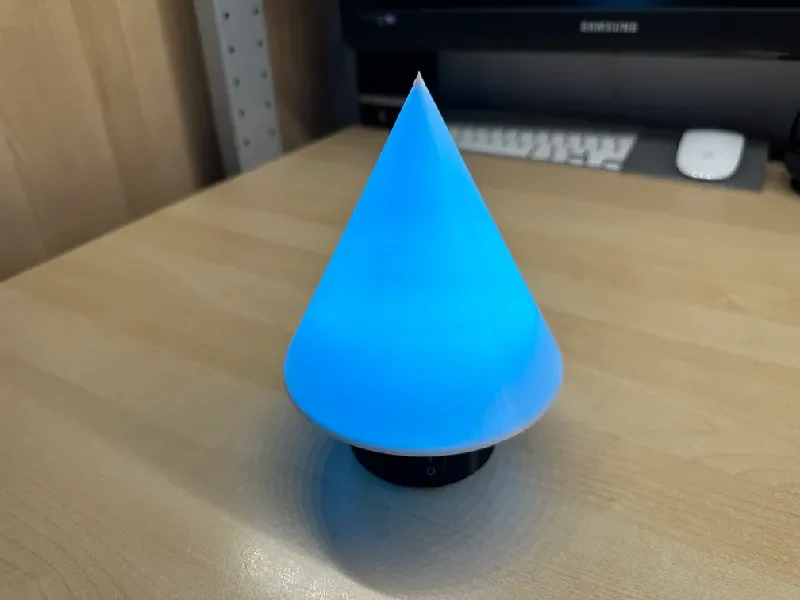

Цветом и интенсивностью можно управлять с помощью внутренней веб-страницы.
Устройство подключено к вашей сети с помощью WiFi Manager.
Питание от аккумулятора LiPo, что позволяет разместить его где угодно.
С помощью переключателя включения/выключения вы можете выключить устройство для экономии заряда аккумулятора.
Светодиоды мигнут желтым 5 раз, когда уровень заряда батареи достигнет 30%.
The LEDs will flash orange 5 times when the battery status of 20% is reached.
Светодиоды мигнут красным 5 раз, когда уровень заряда батареи достигнет 10%.
Состояние батареи также отображается на веб-портале.
Во время зарядки аккумулятора LiPo светодиодный индикатор экрана аккумулятора будет показывать изменяющееся состояние.

Веб-конфигурация:

Используемые детали:

1x Arduino ESP8266 D1 мини

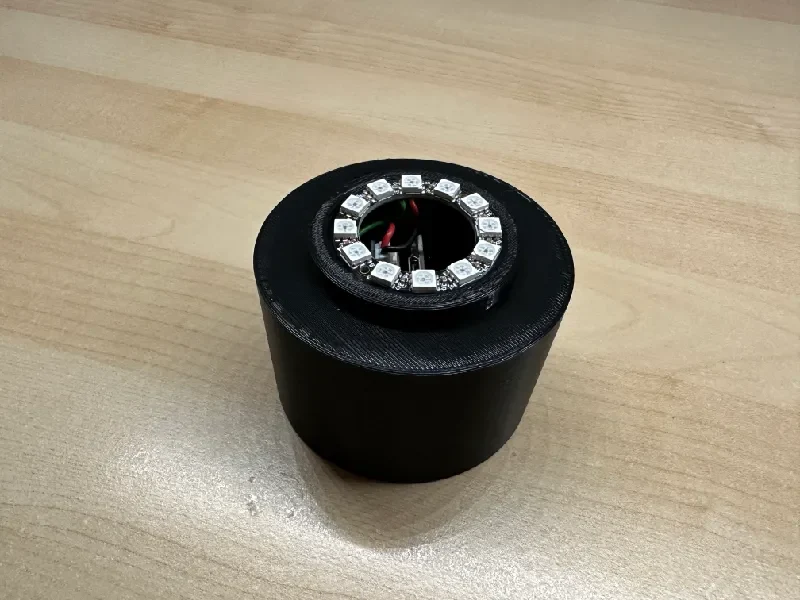

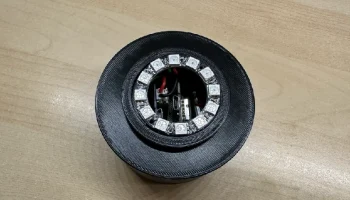

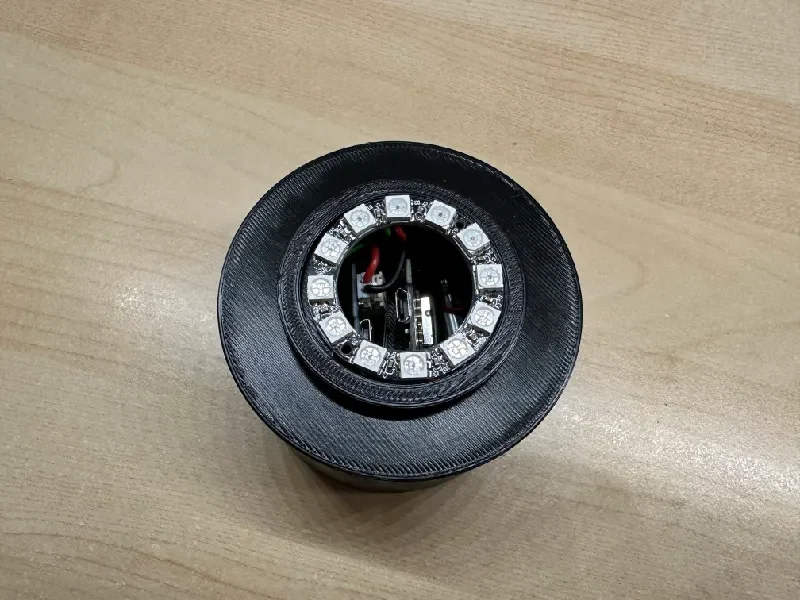

1x светодиодное кольцо с 12 светодиодами Ø38 мм
1 мини-экранная плата аккумулятора D1 с разъемом JST для подзарядки аккумулятора LiPo
1 аккумулятор LiPo емкостью 1100 мАч с разъемом JST
1 суперклей, чтобы приклеить светодиодное кольцо к основанию.

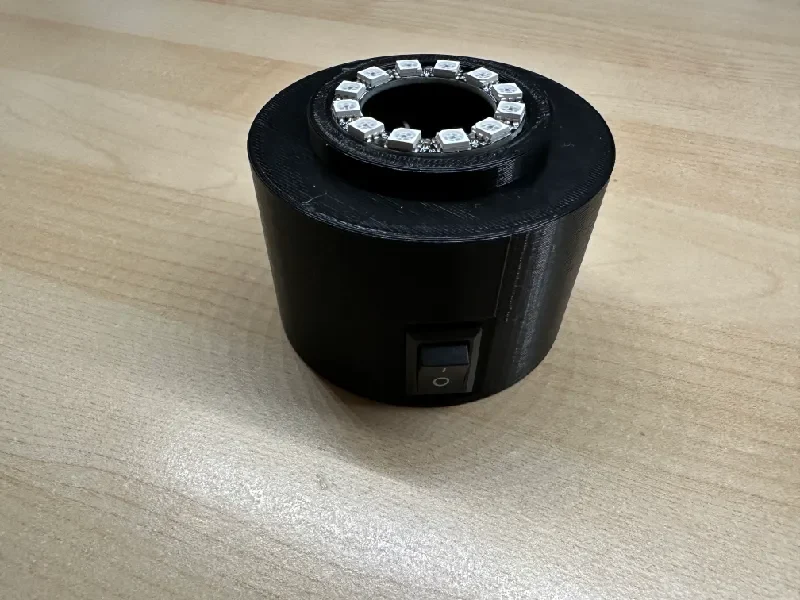

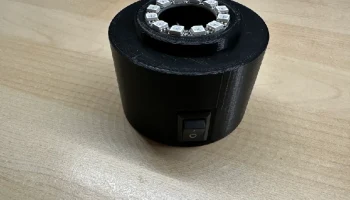

1x переключатель включения/выключения
7 термоусадочных трубок для фиксации контактов кабеля.

Проводка деталей:

Соедините D1 mini и его аккумуляторный экран вместе. Обратите внимание на ориентацию штифта.
Припаяйте 2 более длинных красных провода к переключателю включения/выключения и вставьте переключатель в основание, прежде чем подключать его к красному проводу LiPo-батареи.
На щите батареи спаяйте две стороны паяльной площадки «J2» вместе, чтобы включить функцию контроля батареи, используемую кодом, чтобы сообщить вам, когда батарея разряжается.
После подключения светодиодного кольца к D1 mini просто подключите разъем JST LiPo-батареи к разъему экрана питания.
ESP8266: Светодиодное кольцо: Цвет:
5 В VCC красный
G GND белый
D2 IN зеленый

Код:

Необходимый код можно найти в моем репозитории GitHub.
Некоторые анимации появятся в будущих версиях.

Инструкции по печати:

0.3 черновой профиль
Никакие опоры не нужны
Никакие поля не нужны
Распечатайте базовую часть более темным цветом.

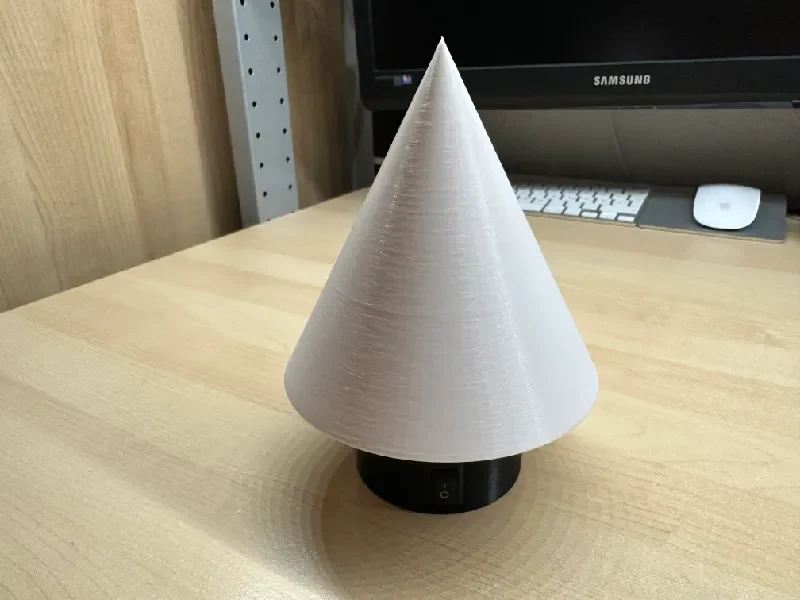

Важно: Распечатайте часть дерева белым цветом.

Удачной печати :)
