Бинарные наручные часы
Бинарные наручные часы ATtiny402

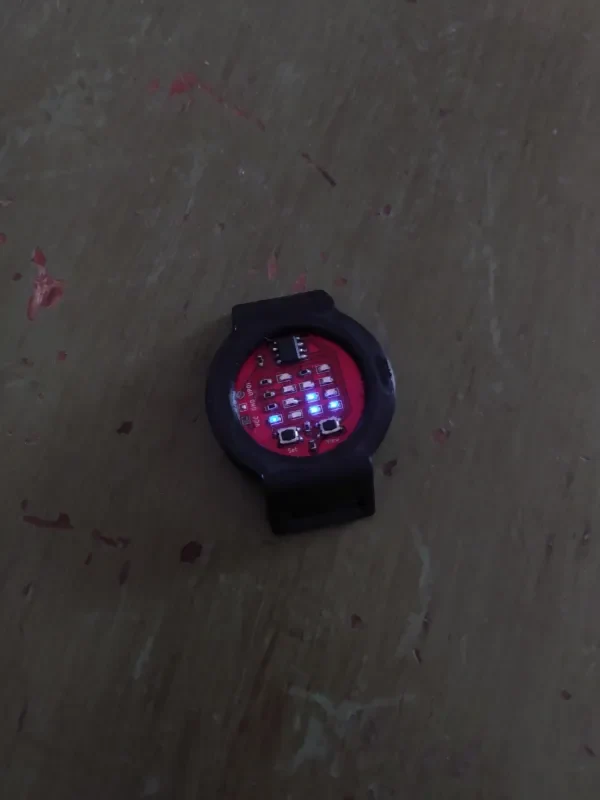

Минимальные бинарные наручные часы на базе ATtiny402. При нажатии левой кнопки светодиоды загорятся в виде цифр BCD на несколько секунд, а затем автоматически погаснут для экономии энергии. Судя по некоторым первоначальным измерениям, батарея CR1216 должна обеспечивать питание часов в течение нескольких месяцев использования. Полный проект, включая исходный код, находится на моем GitHub.
Наслаждаться!
Описания файлов

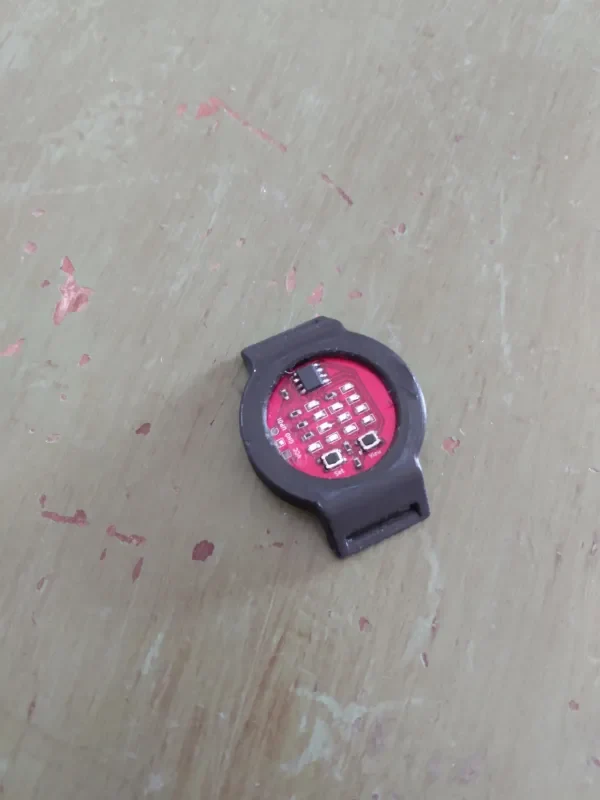

watch_body.3mf: основной корпус часов, на котором находится печатная плата. Предназначен для использования с полноценным ремешком для часов диаметром 15 мм.
watch_screw.3mf: Завинчивающаяся крышка для доступа к батарейному отсеку. Имеет большую прорезь, позволяющую отвинчивать его монетами или выступами для банок для удобства.
gerbers.zip: файлы дизайна самой печатной платы, которые можно отправить в службу изготовления печатных плат. Я использовал DKRed для печатной платы на картинке, но что-то вроде печатной платы After Dark от OSH Park тоже отлично подойдет!
Настройки печати
Я распечатал часы лицевой стороной вверх и включил утюжок верхнего слоя для обеспечения качества. Я использовал следующие настройки:
Сопло 0,4 мм
Ширина линии 0,45 мм
Высота слоя 0,1 мм
10% заполнение гироидной области
Плотно прилегающие опоры, генерируются автоматически
Глажка самой верхней поверхности, расстояние 0,1 мм и расход 15 %.
Необходимы дополнительные детали
Вам понадобится батарея CR2032, печатная плата циферблата, 18-миллиметровый ремешок для часов и способ программирования ATtiny402. Я только что использовал Arduino Uno и следовал этому руководству. Вам также понадобятся следующие электронные компоненты:
Количество компонентов Номер детали DigiKey
ATtiny402 1 ATTINY402-SSNRCT-ND
Кнопка 2 P13348SCT-ND
Держатель батареи 1 BK-916-CT-ND
Синий с��етодиод 12 1830-1068-1-ND
Резистор 47 Ом 4 10-ERJ-H3GJ470VCT-ND
Резистор 4,7 кОм 1 10-ERJ-H3GJ472VCT-ND
Резистор 10 кОм 2 10-ERJ-H3GJ103VCT-ND
Колофон
Корпус часов был спроектирован с использованием onshape и имеет параметрическое поле для ширины ремешка часов. Если вы хотите внести какие-либо изменения в дизайн, это доступно здесь. Печатная плата была спроектирована с использованием KiCad EDA, а исходный код написан в VSCode.
Информация о лицензии
Эта работа опубликована под международной лицензией Creative Commons Attribution-NonCommercial 4.0. использовать и изменять эту работу по любым некоммерческим причинам при условии, что вы укажете соответствующую ссылку. Автор дополнительно предоставляет разрешение на отправку файлов дизайна печатных плат и САПР сторонним производителям для изготовления при условии, что эти изготовленные детали или сборки, содержащие эти изготовленные детали, не будут впоследствии перепроданы с целью получения прибыли.
Журнал изменений
1.0.0 (9.06.2024): первоначальный выпуск.
2.0.0 (13.06.2024): увеличенный рабочий цикл светодиодов, поддержка калибровки, батарейка для часов CR2032, ремешок шириной от 15 до 18 мм и в целом более приятный внешний вид печатной платы.
