Большой 7-сегментный дисплей для светодиодной ленты Neopi...
Я был недоволен многими доступными моделями больших 7-сегментных дисплеев. В основном им не хватало наклона, или они выглядели слишком упрощенными по сравнению с широко распространенными светодиодными и ЖК-дисплеями. Кроме того, я хотел поэкспериментировать с различными схемами рассеивания световодов. Эта конструкция основана на светодиодных лентах WS2812 с расстоянием между светодиодами ~ 16,6 мм, которые были у меня в ящике с деталями. Используется четыре светодиода на сегмент/по 1 светодиоду на точку двоеточия.

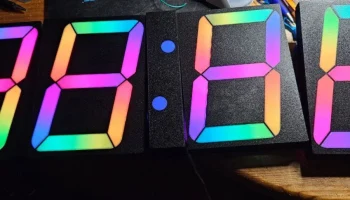

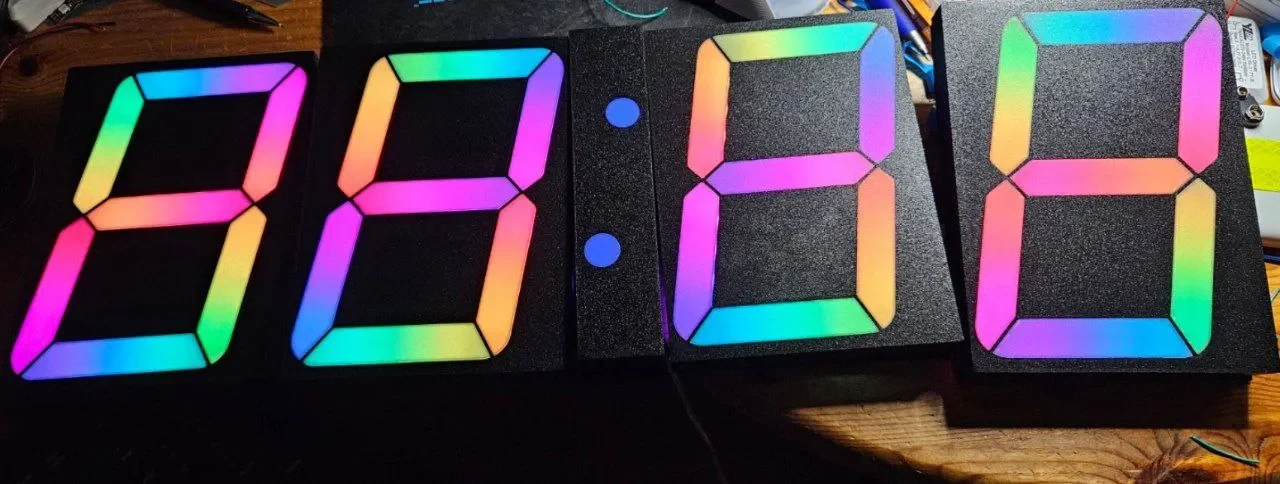

Эта модель превосходно подходит для использования в качестве часов или любого другого индикатора состояния, использующего исключительно цифры. Это началось как идея отображения состояния 3D-принтера для двух моих сейчас используемых принтеров, но быстро превратилась в часы, когда я понял, насколько огромными они будут на самом деле.
Световоды можно распечатать прямо в основном корпусе или, как я бы рекомендовал, распечатать отдельно, а затем вставить.
Размеры модулей 140х190х23 мм, высота символов 175 мм.
Цвета:
Я обнаружил, что следующая комбинация отлично работает с нитями Sunly PLA Plus моей любимой марки при высоте слоя 0,2 мм (включая первый слой):
Детали корпуса: Черный PLA
Световоды: два слоя серого, один слой прозрачного, два слоя белого, остальное белое.
Это обеспечивает превосходный контраст при просмотре по сравнению с печатью световодов в полностью белом цвете, благодаря чему они выделяются на фоне корпуса при освещении. Это также ближе к коммерчески доступным светодиодным модулям.
Проводка:

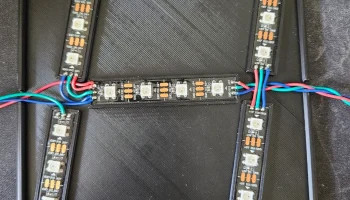

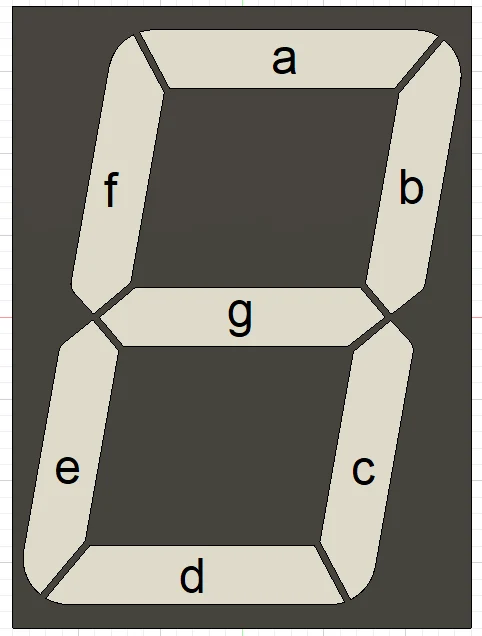

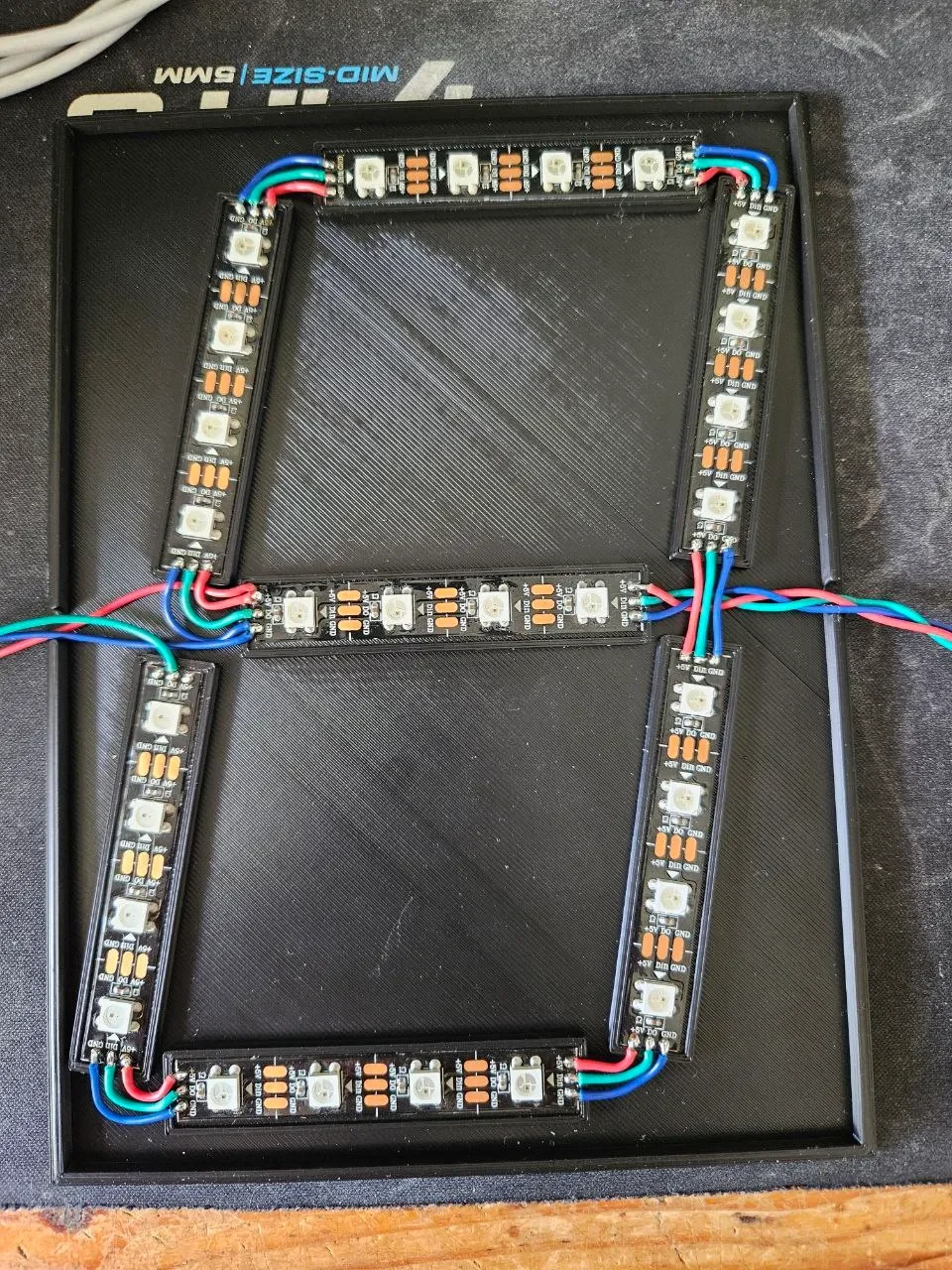

Расположение сегментов немного отличается от типичной последовательности a..g, чтобы упростить подключение светодиодов. Самая простая последовательность такая: г-ф-а-б-в-д-е, начиная с правой стороны отрезка г, делая спиральный виток над входящими проводами.
При последовательном подключении нескольких модулей я рекомендую направлять питание через сегмент g, а не подключать его к концу сегмента e. Это сделает линейное сопротивление менее опасным, а его последствия станут менее заметными.
