Простой термометр с влажностью

Еще один термометр с датчиком влажности.

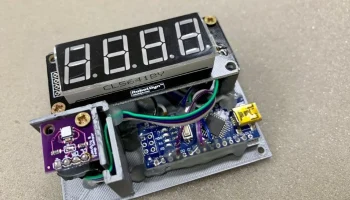

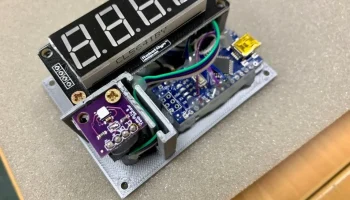

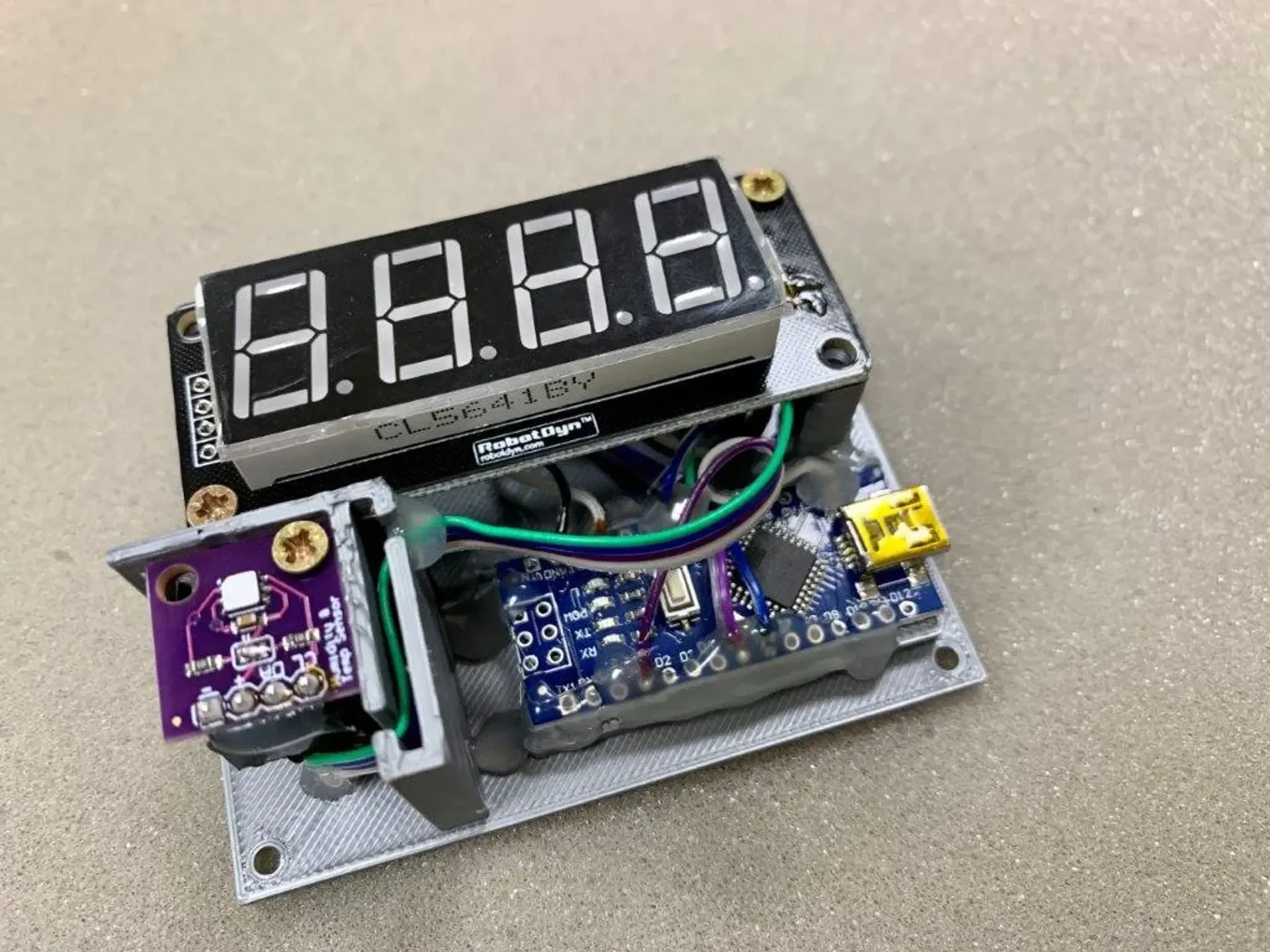

Датчик:
HTU21D

Дисплей:
ТМ1637

Ардуино Нано

В комплект входит файл Fusion360 и код Arduino.
Просто переименуйте его из nano_TM1637_HTU21D.txt в nano_TM1637_HTU21D.ino.

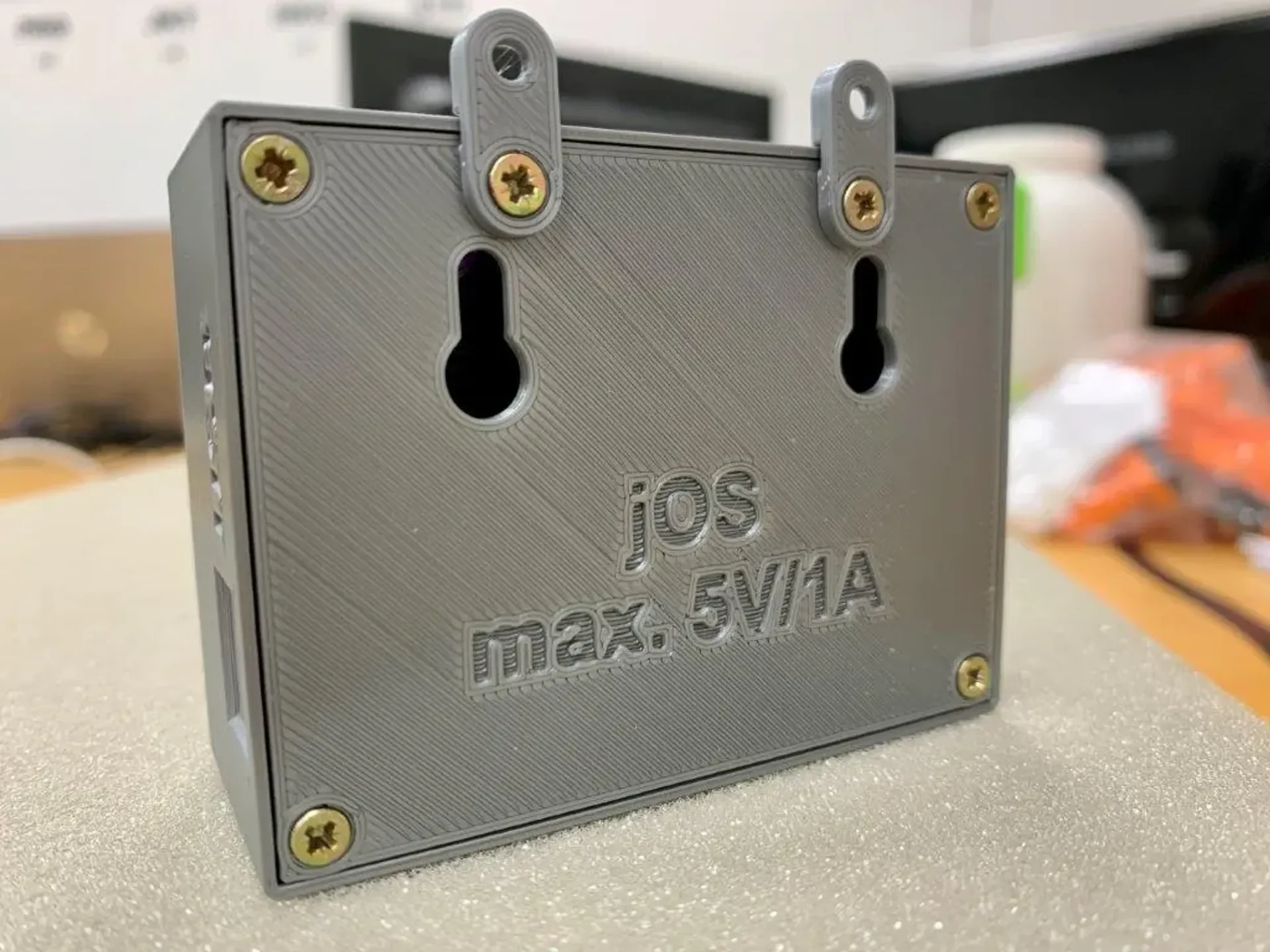

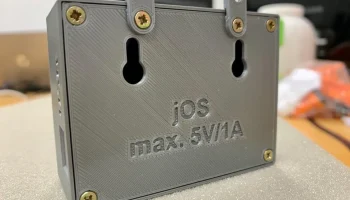

Также имеются дополнительные держатели для настенного крепления, вам не нужно их распечатывать, если
вы не будете их использовать.

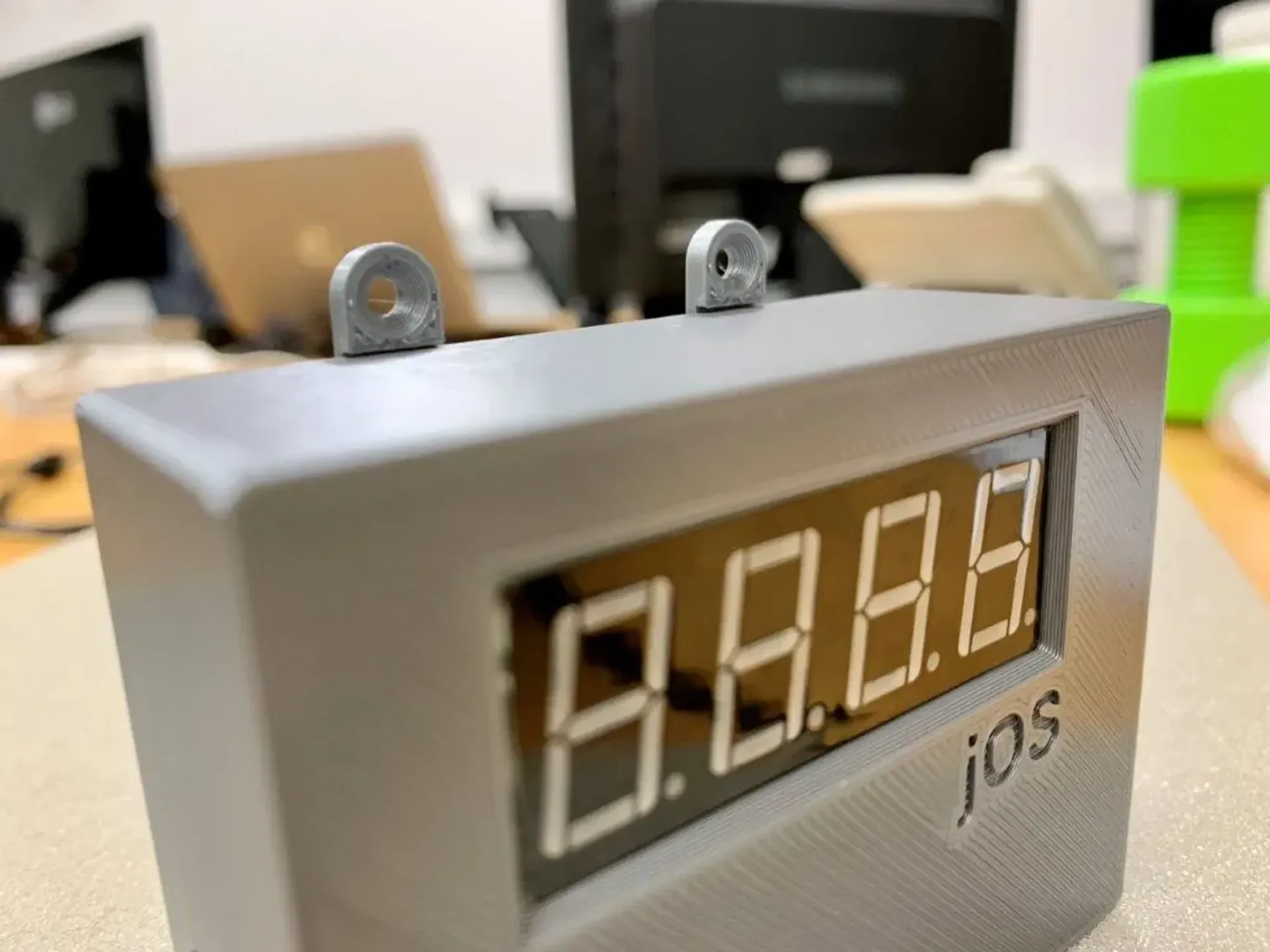

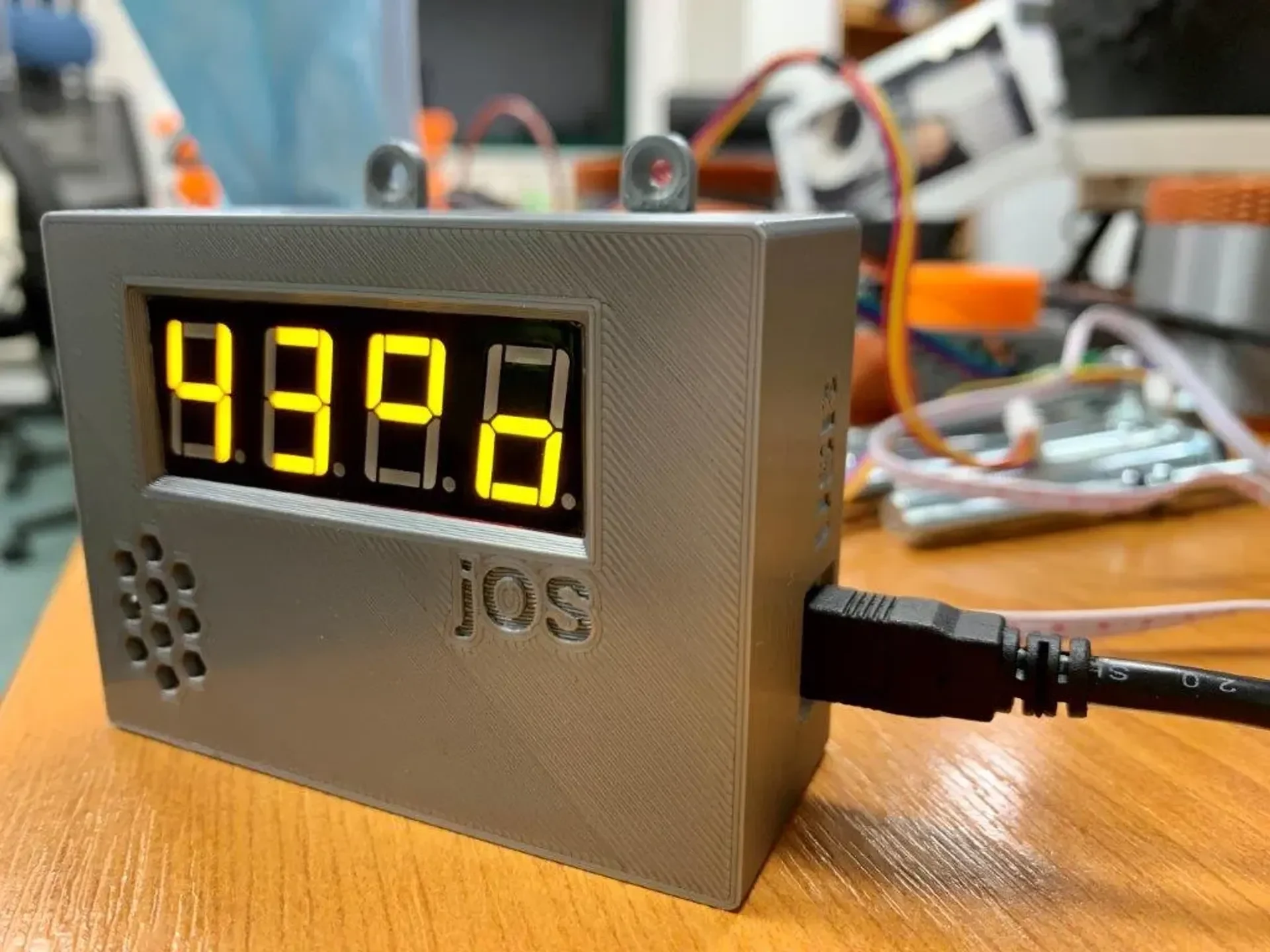

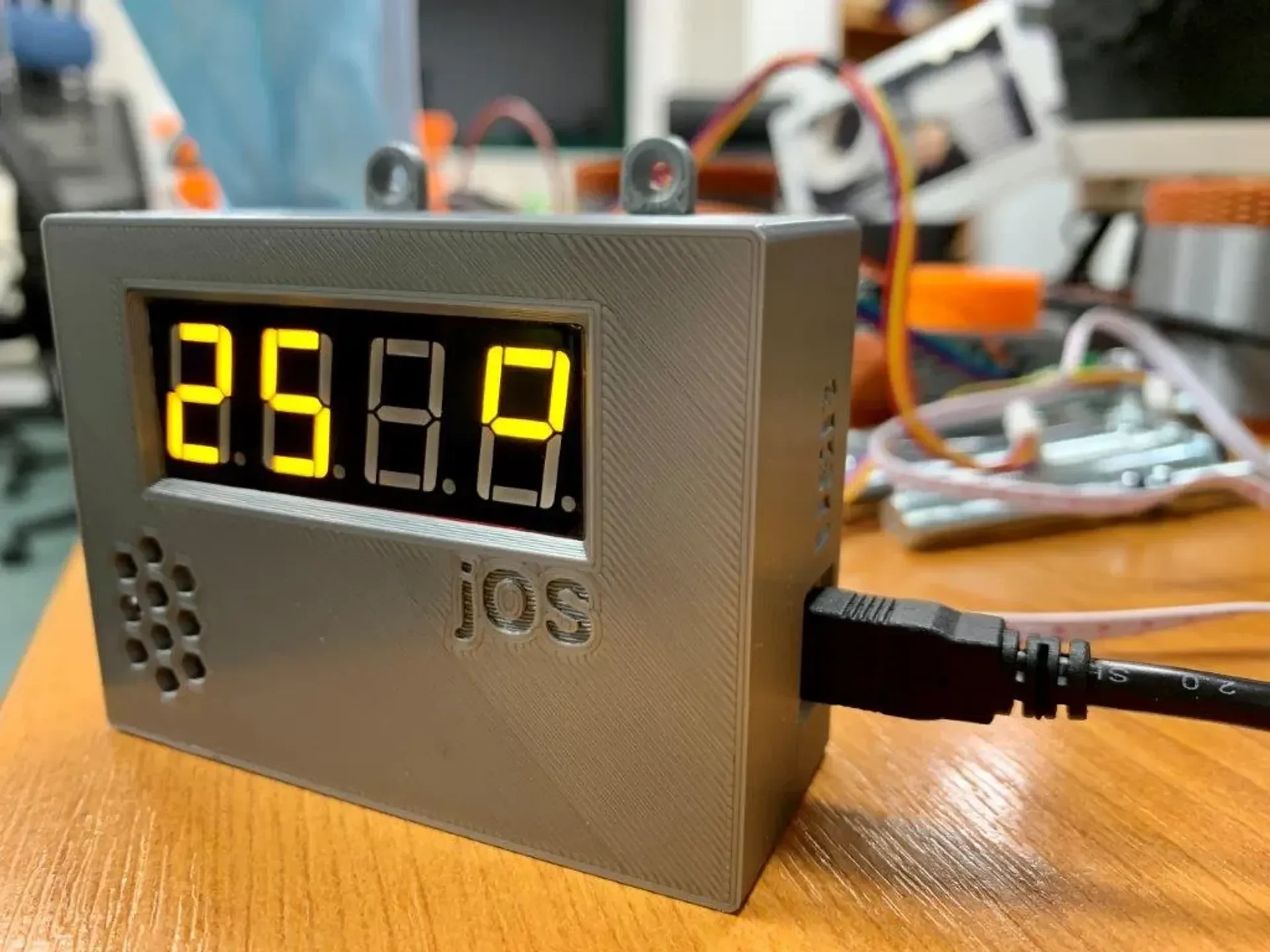

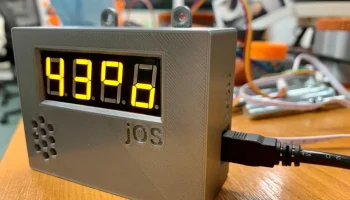

На дисплее будут циклически отображаться значения температуры и влажности с интервалом около 3 секунд (при желании вы можете изменить это в коде).

Нет необходимости включать схемы, поскольку они очень просты, и вы можете найти проводку датчика и дисплея в коде Arduino:

Дисплей:

определить CLK 6 // Отображение CLK

определить DIO 5 // Отображение DIO

+5В
Земля

Датчик:
СДА -> Ардуино А4
СКЛ -> Ардуино А5
3,3 В
Земля

Пруса i3 MK3
20 заполнение
0,2
НОАК
нет опор
