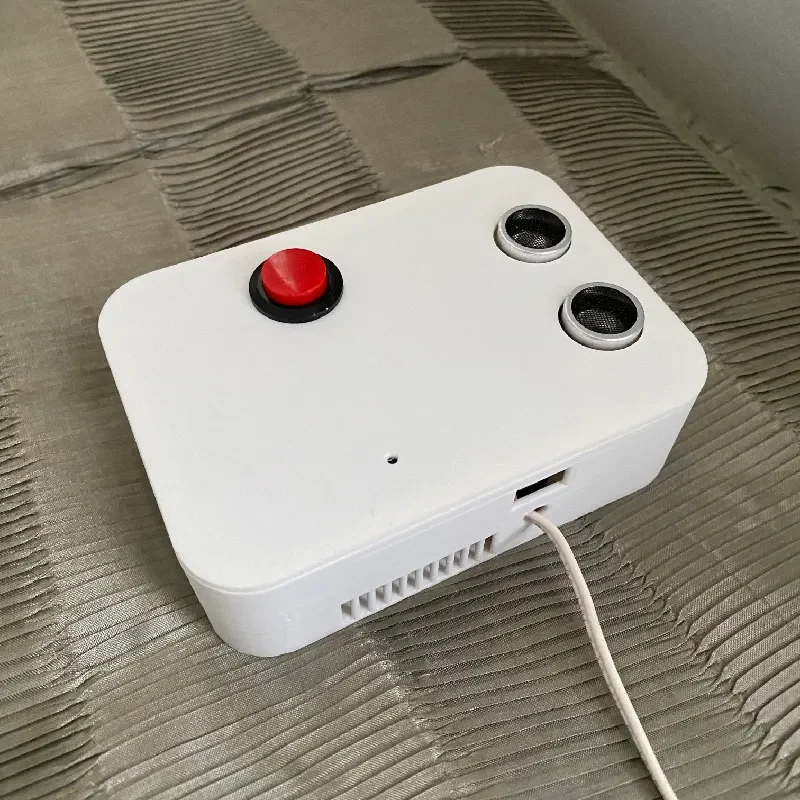

Открытый гаражный кейс

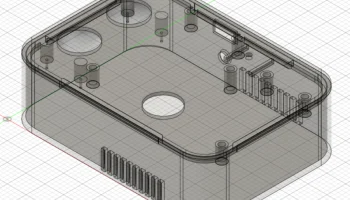

Это специальный корпус для моего самостоятельно собранного устройства OpenGarage. Все запчасти относительно недорогие. В этом корпусе размещаются и монтируются все компоненты. Он не предназначен для использования на открытом воздухе, но вполне подойдет для потолка или стены гаража.

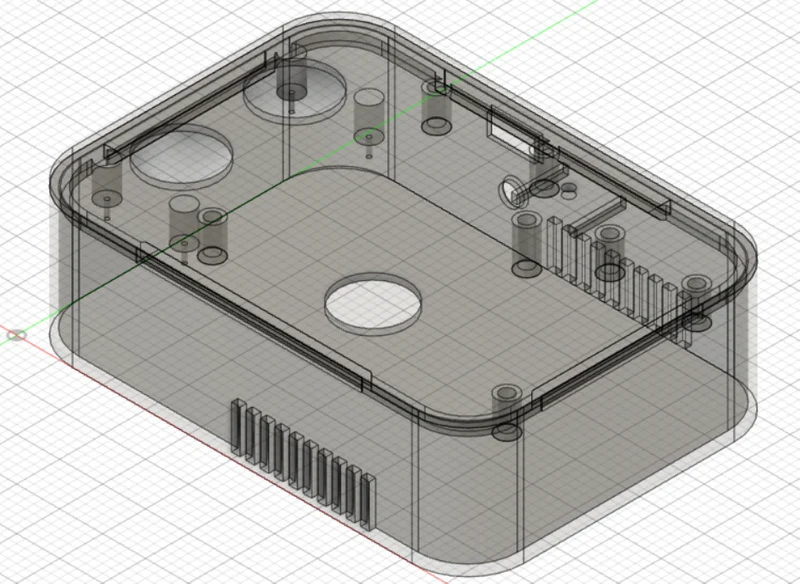

В корпусе имеются крепления и отверстия, размер и расположение которых соответствуют конкретным компонентам, указанным в спецификации ниже. Я включил пошаговый файл дела, если вам нужно его изменить.

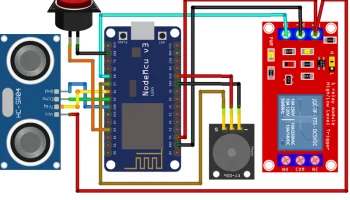

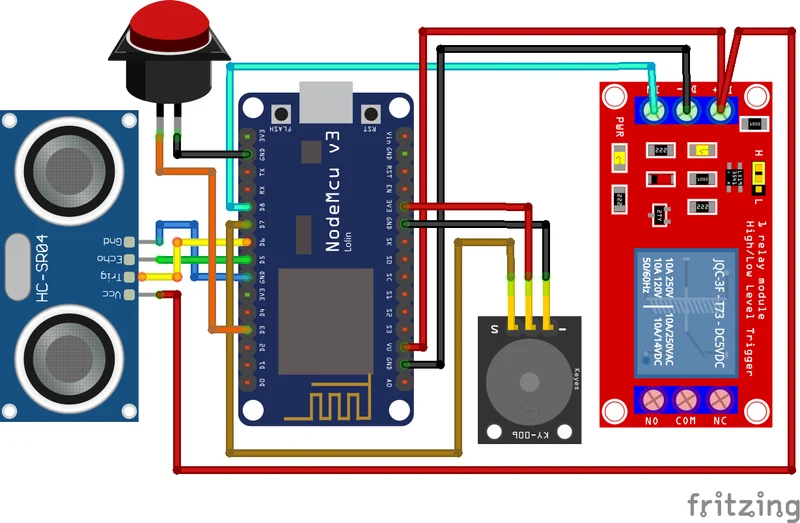

Я также включил базовую схему подключения. Многие строители этого проекта жалуются, что во время сборки постоянно включен звуковой сигнал. Если это произойдет (так случилось со мной), просто поменяйте полярность подключения питания и заземления звукового сигнала. Кроме того, NodeMCU не загрузится, если датчик расстояния не подключен.

Вы можете скачать последнюю версию прошивки, руководство пользователя и т. д. из репозитория OpenGarage.

Отверстия для крепления датчика расстояния слишком малы для винтов, поэтому в креплении есть пластиковые штифты. Установите датчик на пластиковые штифты (будьте осторожны, чтобы не сломать их). Затем просто ненадолго нагрейте пластиковые штифты (подойдет быстрое пламя зажигалки) и сдавите их, чтобы удержать датчик на месте.

Спецификация материалов:

1x крышка с 3D-печатью
1x чехол с 3D-печатью
1x ультразвуковой датчик расстояния HC-SR04
1x NodeMCU V3 ESP-32
1 реле 5 В — должно иметь триггер высокого уровня. Связь связана с переключаемым высоким/низким уровнем.
1x зуммер — должен быть пассивным.
1x кнопка — необязательна, поскольку она дублирует функцию кнопки сброса на nodemcu. Подойдет любая кнопка диаметром 16 мм. Опять же, используйте пошаговый файл для изменения или удаления.
7 винтов M3 x 4 мм (или 6 мм).
Ассорти проводов Dupont или других подходящих.

Ссылки являются партнерскими, и я ценю всех, кто их использует.

Сборка:

Согните контакты разъема датчика расстояния так, чтобы они смотрели прямо вверх от платы.
Установите датчик расстояния.

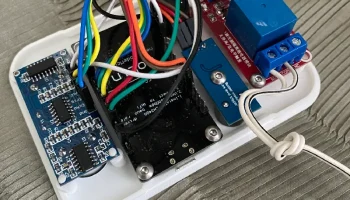

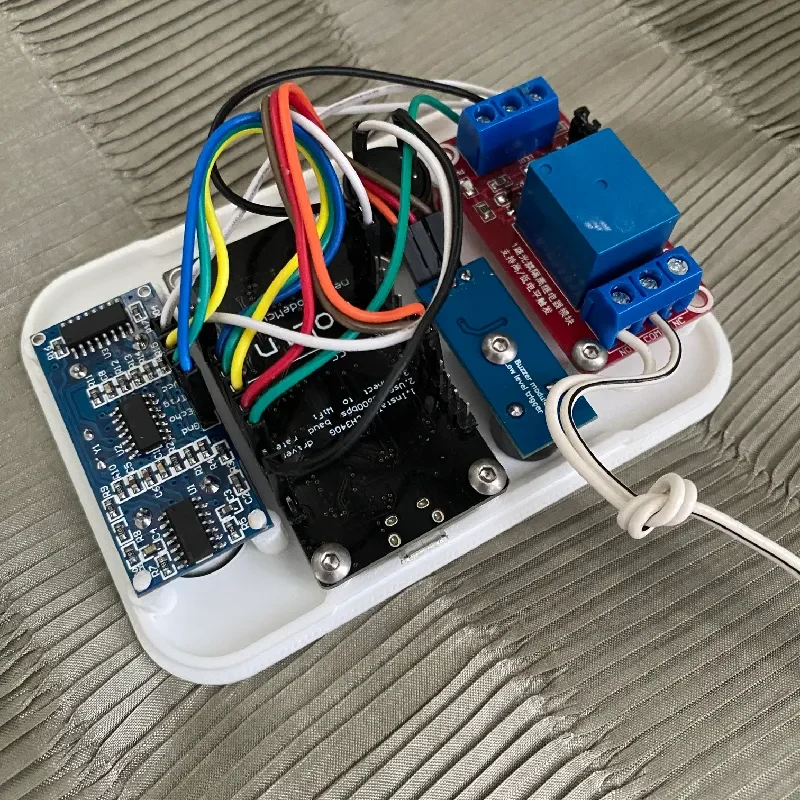

Подсоедините соединения компонентов и прикрепите оставшиеся компоненты к крышке корпуса.
Вставьте провода гаражного триггера через отверстие в корпусе и прикрепите к реле.
Защелкните крышку в корпусе.
