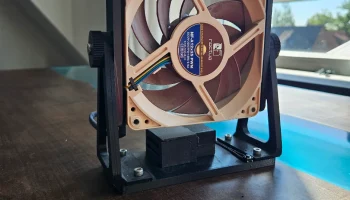

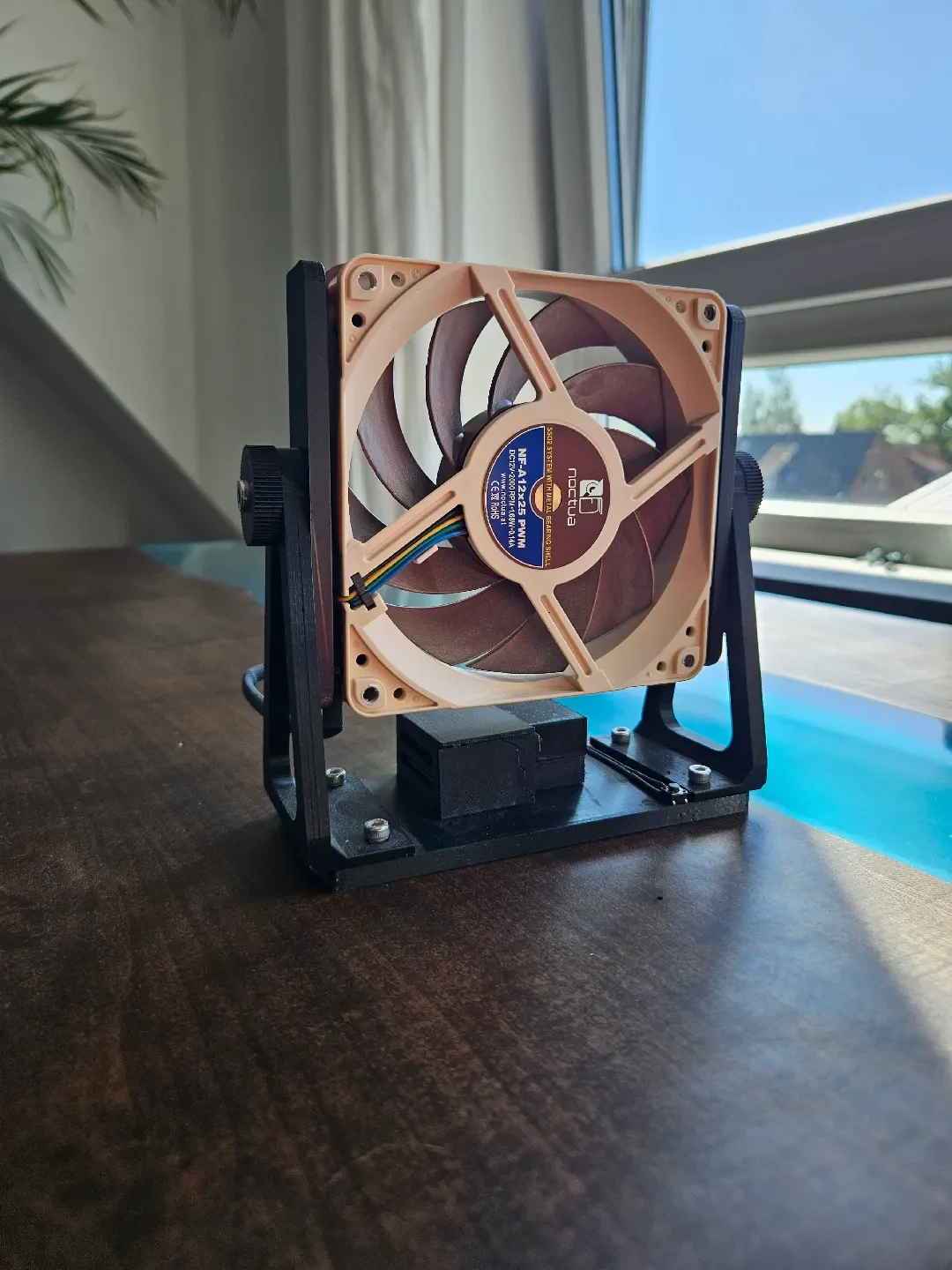

Умный настольный вентилятор диаметром 120 мм с поддержкой...
Превратите любой 120-мм вентилятор для ПК в компактный настольный кулер с голосовым управлением.

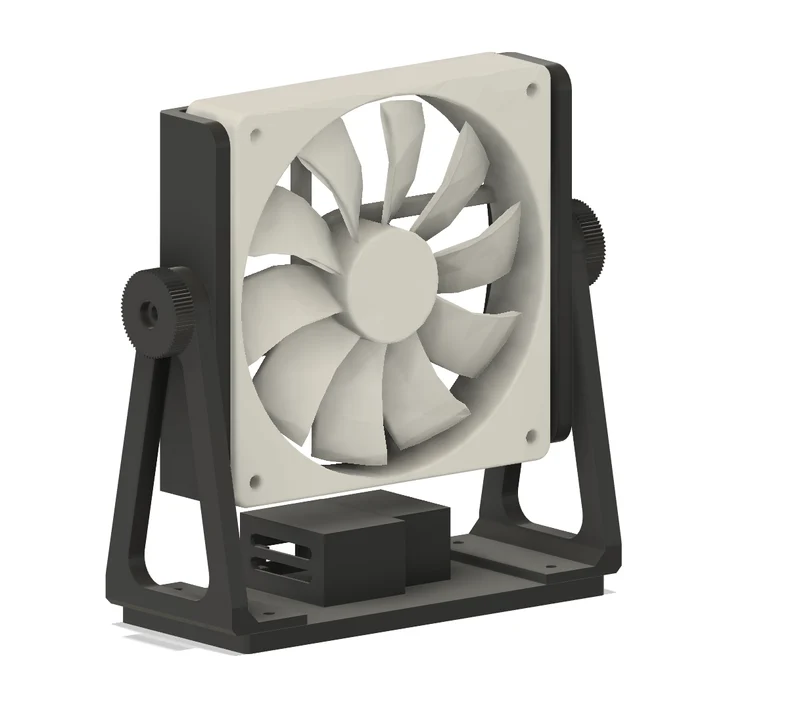

Этот загружаемый файл содержит три части для печати:
Низкопрофильная подставка — помещается под большинство мониторов и позволяет использовать усилитель воздушного потока NV-AA1-12 для увеличения потока.
Корпус ESP8266/Arduino обеспечивает чистоту и вентиляцию микроконтроллера.
Корпус повышающего преобразователя — позволяет с помощью одного кабеля USB-C подавать напряжение 5 В и подавать 12 В на вентилятор.
Возможности смарт-вентилятора
Wi-Fi + встроенное управление Alexa через библиотеку fauxmoESP — дополнительная настройка облака не требуется. Ардуино Форум
Диапазон скорости ШИМ 0-100 % с обратной связью по частоте вращения. Ардуино Форум
Управление кнопками в автономном режиме и настройка точки доступа/captive-портала, если Wi-Fi недоступен. Ардуино Форум
Сохраняет состояние включения/выключения и скорость в EEPROM, поэтому настройки сохраняются при выключении питания. Ардуино Форум
Оборудование, которое вам понадобится
Примечания к количеству деталей
1 120-мм вентилятор с ШИМ, монтажная схема 105 мм
1 плата ESP8266, например. NodeMCU
1 повышающий преобразователь 5 В → 12 В
Рекомендуется 1 кабель USB-C и источник питания 5 В, 2 А.
2 тактильные кнопки Ручное управление
Несколько винтов/гаек. Соберите подставку и корпус.

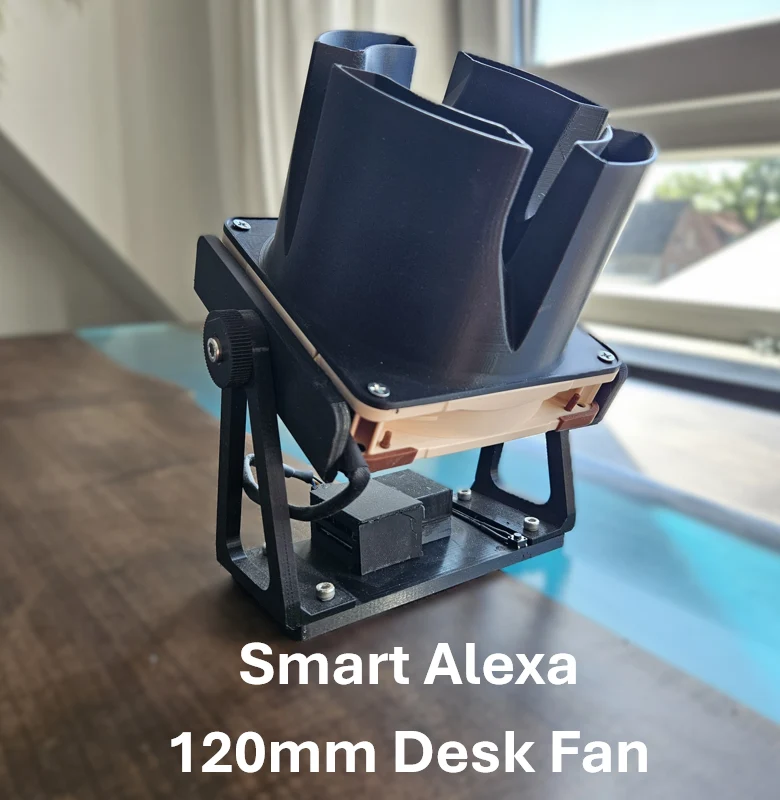

— Усилитель NV-AA1-12 (распечатайте самостоятельно) Дополнительный усилитель воздушного потока
Настройки печати
Материал: PETG или PLA.
Высота слоя: 0,2 мм
Периметры: 2-3 за силу.
Заполнение: гироид 20 %
Поддержка: не требуется
Сопло: 0,4 мм (0,6 мм — нормально)
Сборка и настройка
Распечатайте детали, вставьте повышающую плату и ESP8266 в их корпуса.
Проводной вентилятор → повышающий → ESP8266, общее заземление.
Прикрутите вентилятор к подставке; При необходимости закрепите усилитель воздушного потока.
Прошейте код из связанной ветки форума Arduino и войдите в Wi-Fi. Ардуино Форум
Добавьте новое устройство в Alexa и наслаждайтесь охлаждением без помощи рук или используйте встроенные кнопки в автономном режиме.
Не стесняйтесь задавать вопросы.
