LEDdial

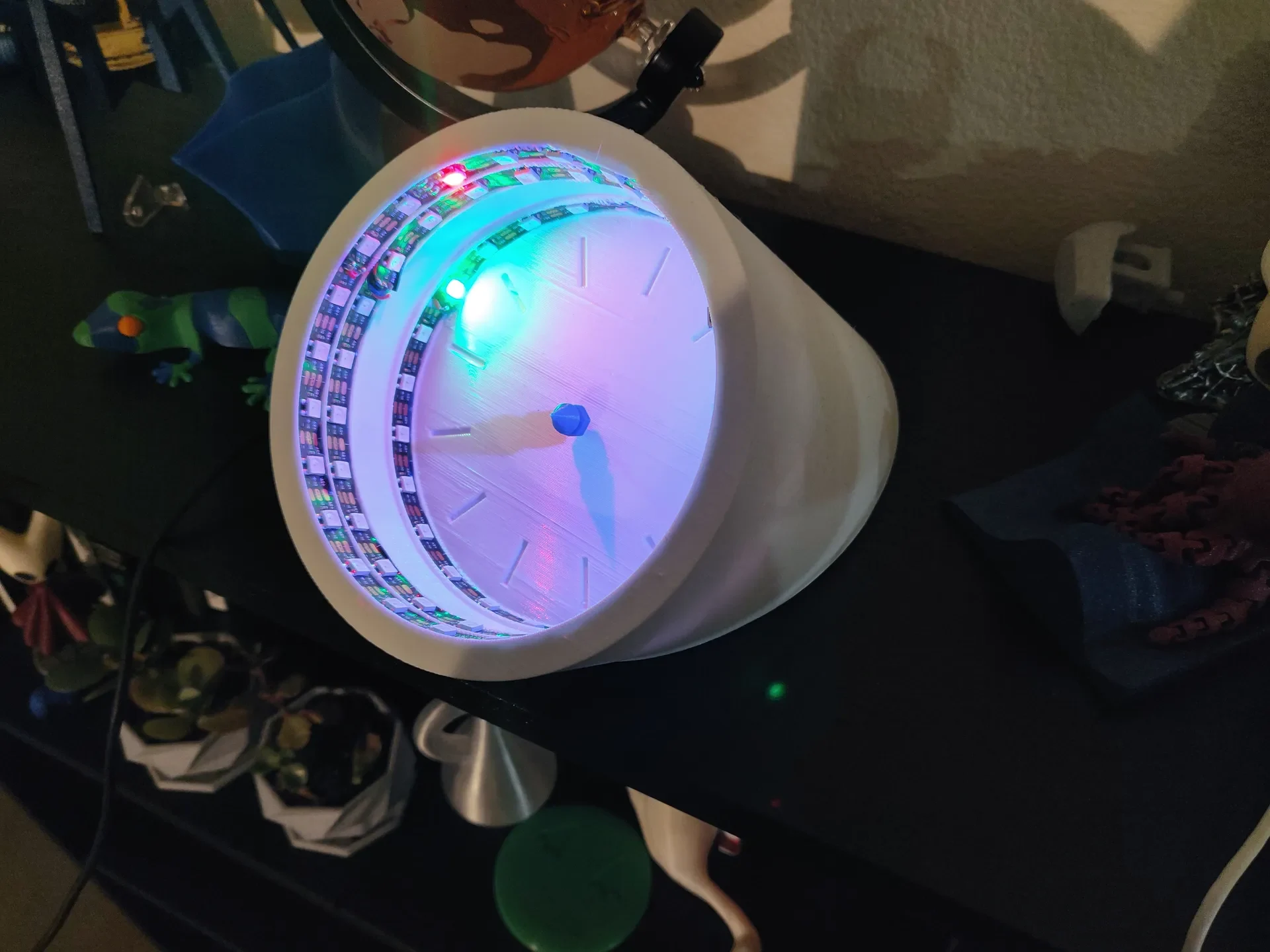

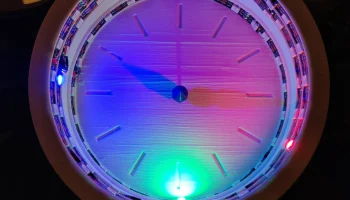

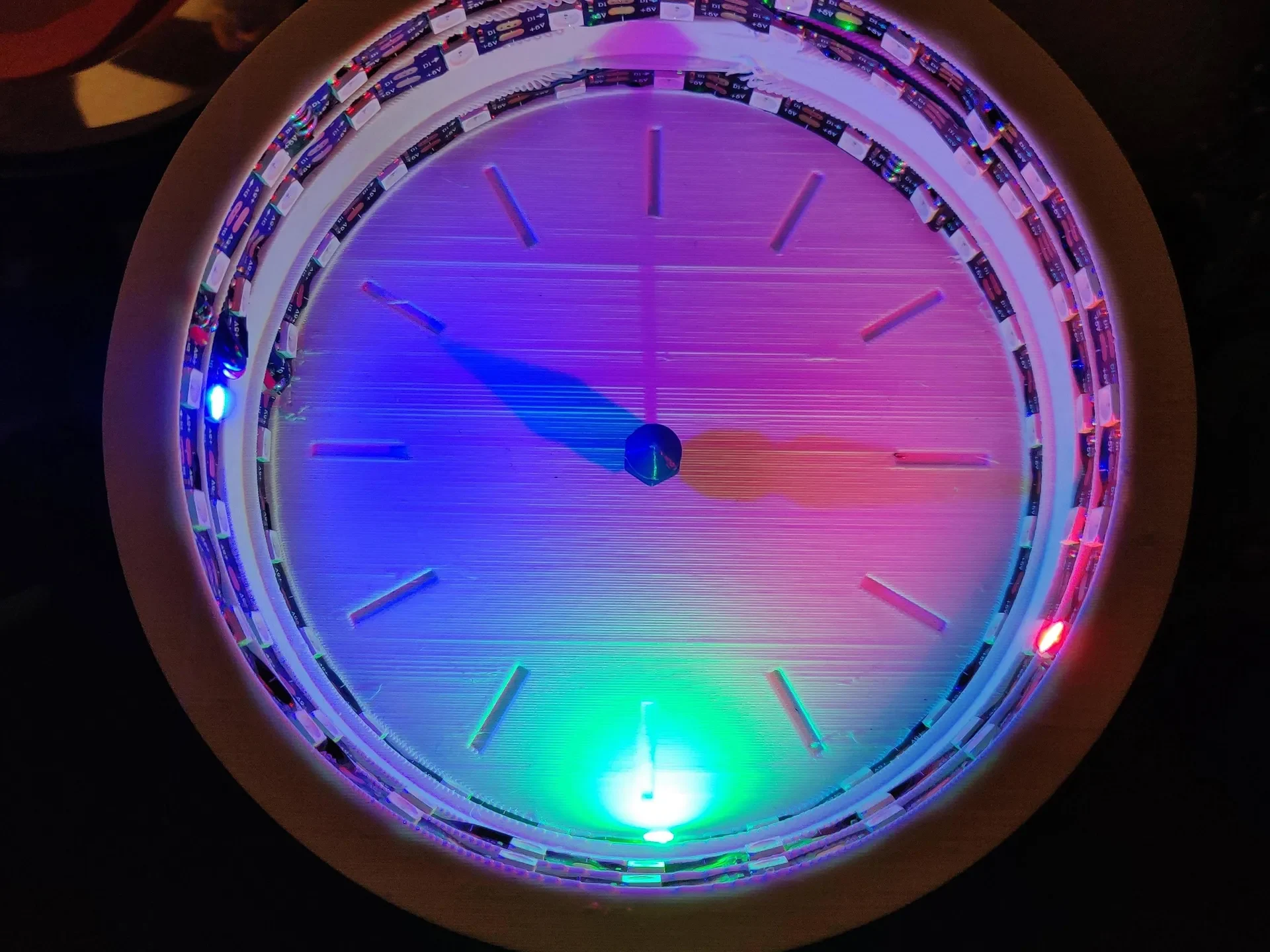

Часы, стрелки которых представляют собой «тени», проецируемые светодиодами.

Распечатать инструкции
Требования к оборудованию
Светодиодная лента WS2812B.
Arduino или совместимая плата.
Макет
Паяльник
Сплошные провода
3D-принтер
Треб��вания к программному обеспечению
Ардуино IDE
Инструкции по сборке
Напечатайте на 3D-принтере LEDdial и gnomon STL. Их можно печатать без подставок, однако в модуле LEDdial много углов в 45°, поэтому может потребоваться точно настроенный 3D-принтер. Гномон может быть любого цвета, но для светодиодного циферблата я рекомендую использовать светлый цвет, желательно белый, так как это улучшит видимость «теней». LEDdial STL довольно большой, поэтому вам, возможно, придется распечатать его под углом 45 градусов и без юбки.
Отрежьте кусок нити толщиной около 8 мм.
Вставьте кусок нити в отверстие в центре светодиодного циферблата.
Вставьте гномон в другой конец палки.
Вырезаем из светодиодной ленты 3 сегмента по 24 светодиода и припаиваем провода к их входам.
Прикрепите каждую полоску к трем направляющим внутри LEDdial. Первый светодиод сбоку без кабелей должен быть совмещен с отметкой 9 часов, а остальные светодиоды должны следовать против часовой стрелки.
Вставьте кабели в маленькие окошки сбоку часов и протяните их к задней части часов.
Подключите все кабели 5 В к контакту VIN/RAW на Arduino.
Подключите все кабели -/GND к контакту GND на Arduino.
Подключите полоски сверху вниз к цифровым 4, 3 и 2 контактам Arduino.
Подключите провод между цифровым 5-контактным разъемом и GND в Arduino.
Вставьте файл LEDdial.ino в плату Arduino.
Чтобы отрегулировать время в часах, отсоедините кабель между цифровым 5 и GND. Это заставит часы идти быстрее.
